Hồ sơ thiết kế biện pháp thi công dự án Gardenia Hàm Nghi 2 hầm phương cừ Larsen kết hợp neo trong đất, phần trong nhà thi công theo biện pháp Topdown.
Hồ sơ bản vẽ bao gồm:
+ Phần bản vẽ (File Atuocad)

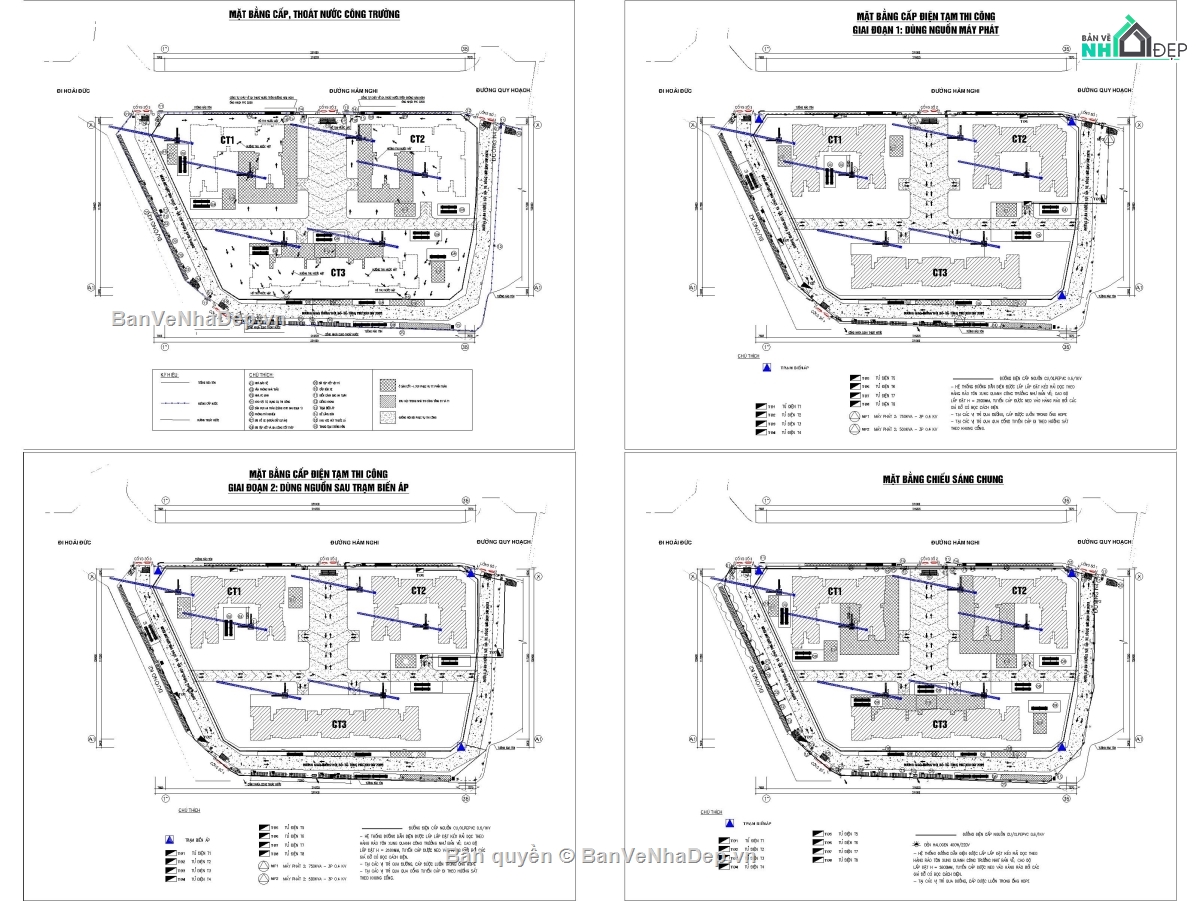

- Bản vẽ Tổng mặt bằng, hệ thống tiện ích, điện nước tạm phục vụ thi công.

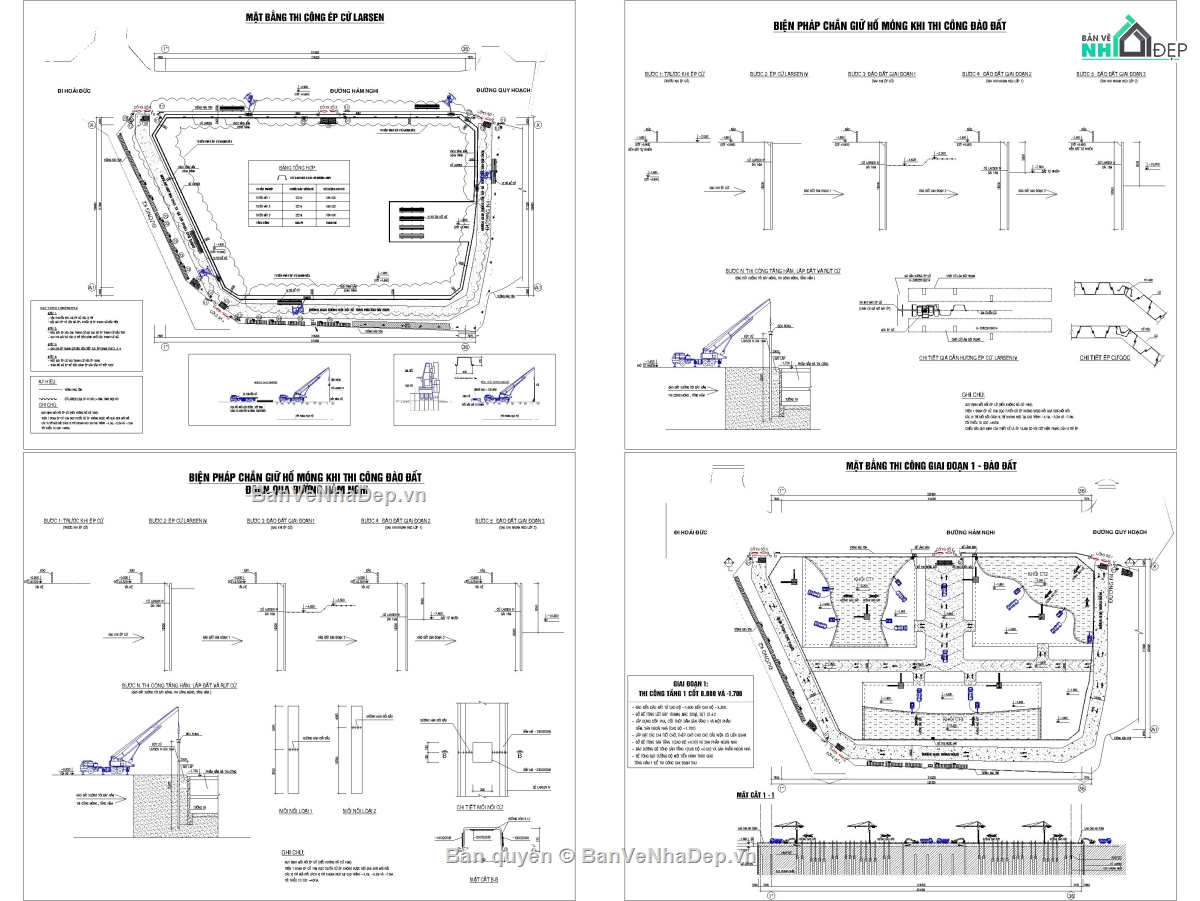

- Bản vẽ thi công ép cừ.
- Trình tự thi công đào đất, đổ bê tông.

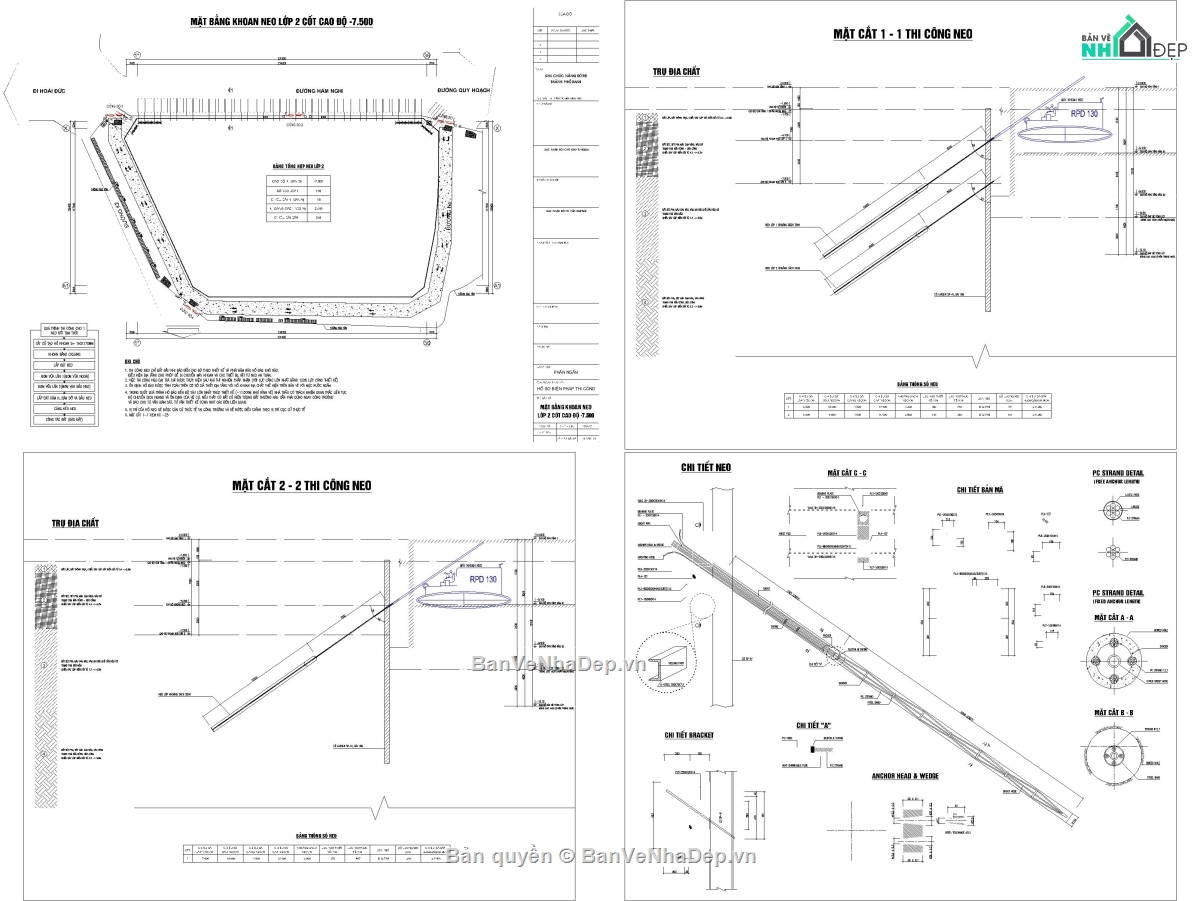

- Bản vẽ BPTC thi công khoan neo trong đất.
- Biện pháp thi công chi tiết: Cầu rửa xe, móng cẩu tháp. đường công vụ, Ván khuôn, cây chống, mạch ngừng thi công, thông gió hầm ...
- BP An toàn VSMT.

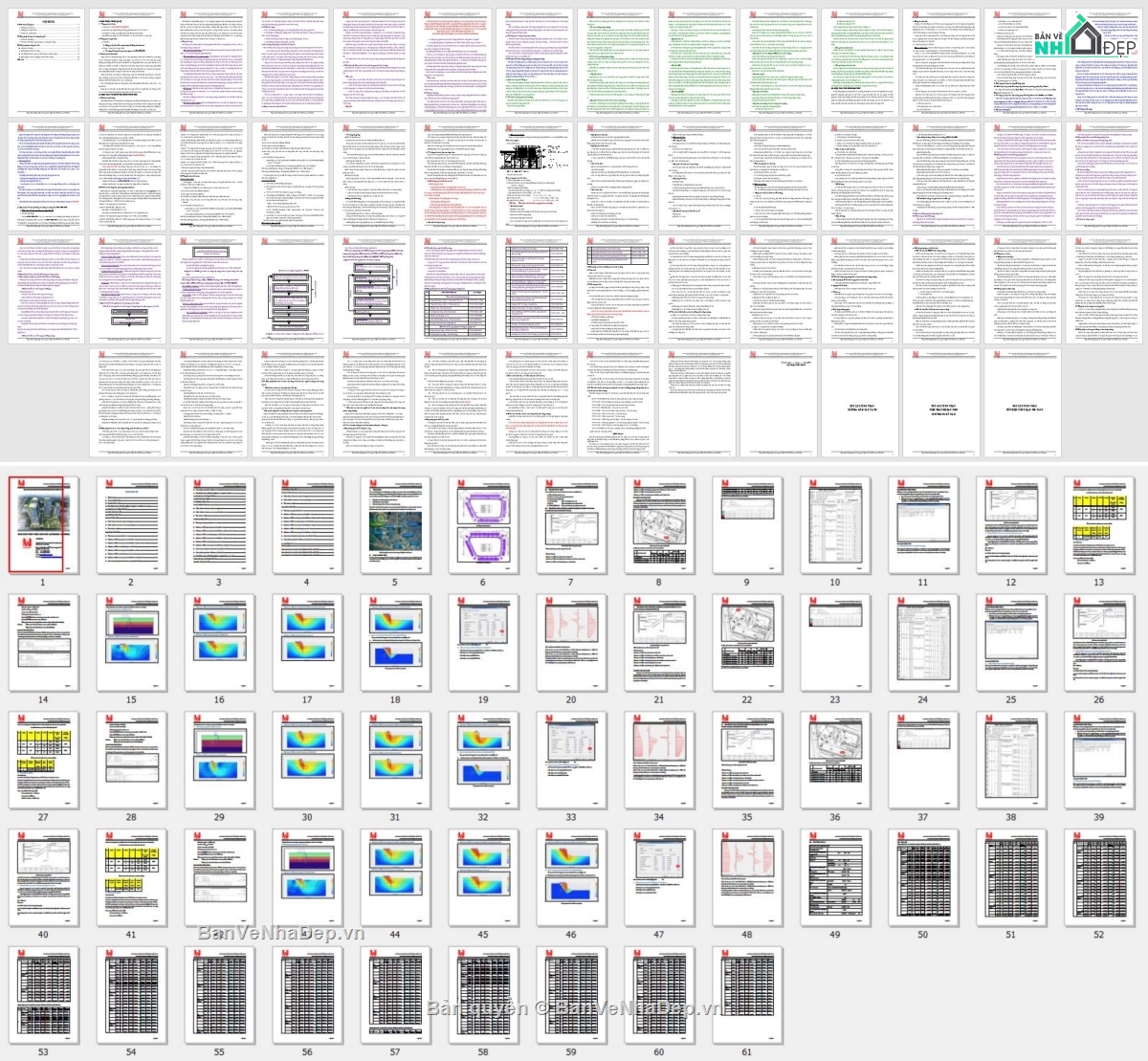

+ Phần thuyết minh.
- Thuyết minh chung BPTC hầm (File World)
- Báo cáo thuyết minh tính toán neo trong đất (File PDF)
Trình tự thi công:
+ Bước 1: Thi công ép cọc cừ Larsen IV
+ Bước 2: Đào đất đợt 1 đến cốt -3.30.
-
Giai đoạn 1: Đào đất đến cốt -3.30
-

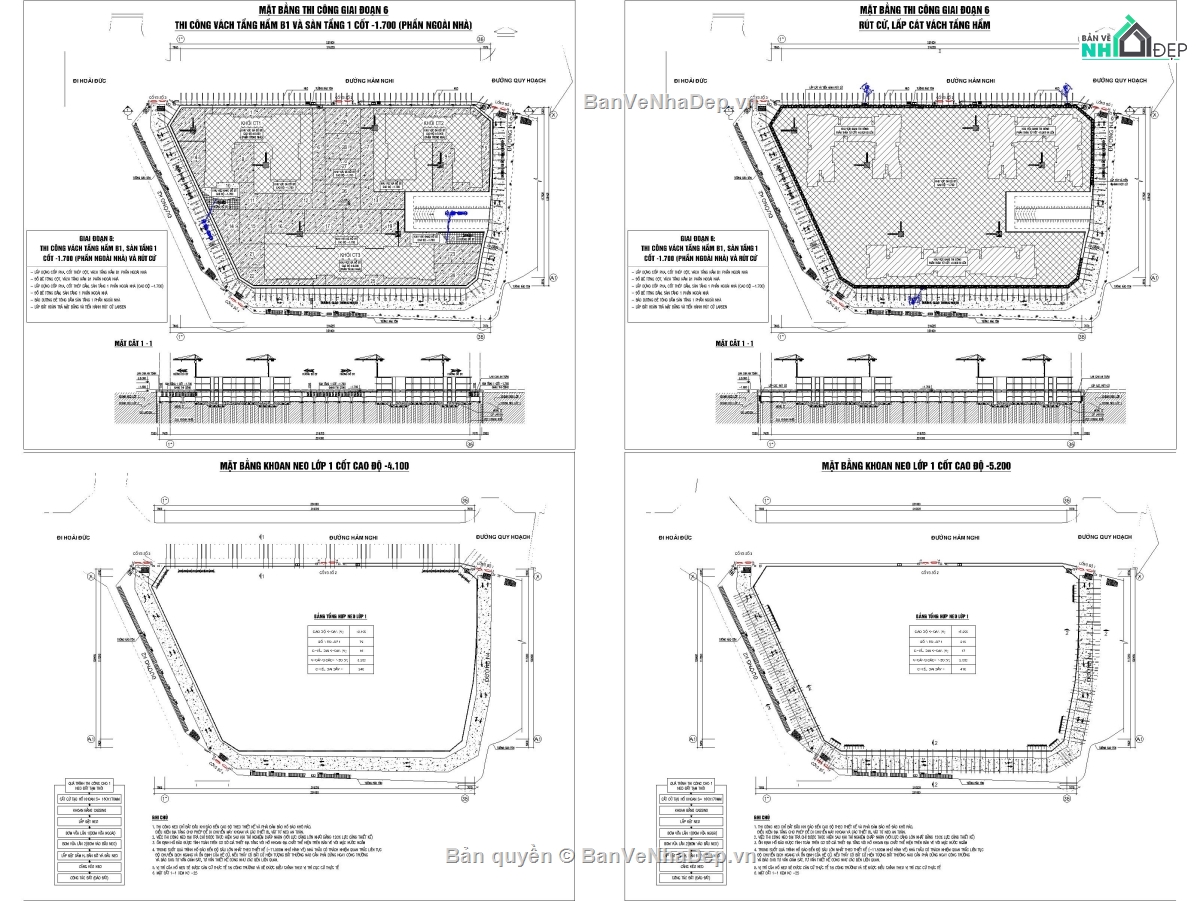

Giai đoạn 2: Đào đất từ cốt -3.30 đến cốt -4.2. Thi công khoan neo.
+ Bước 3: Thi công hệ sàn ngoài nhà tầng 1 cốt -1.70m và cốt ±0.000m.

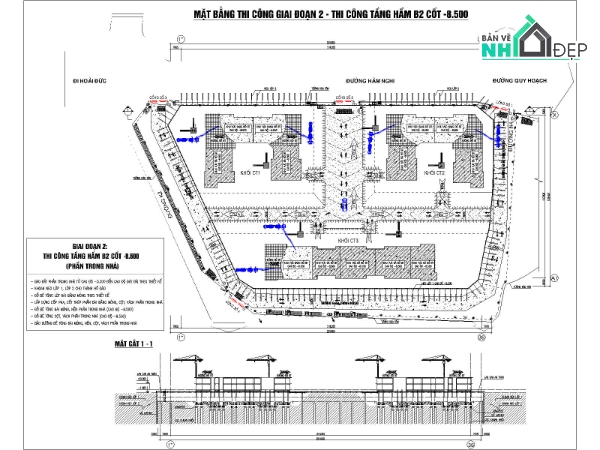

+ Bước 4: Đào đất đợt 2 đến cốt -7.600m song song vẫn thi công các tầng 2, 3, 4, 5, 6 theo trình tự từ dưới nên trên.

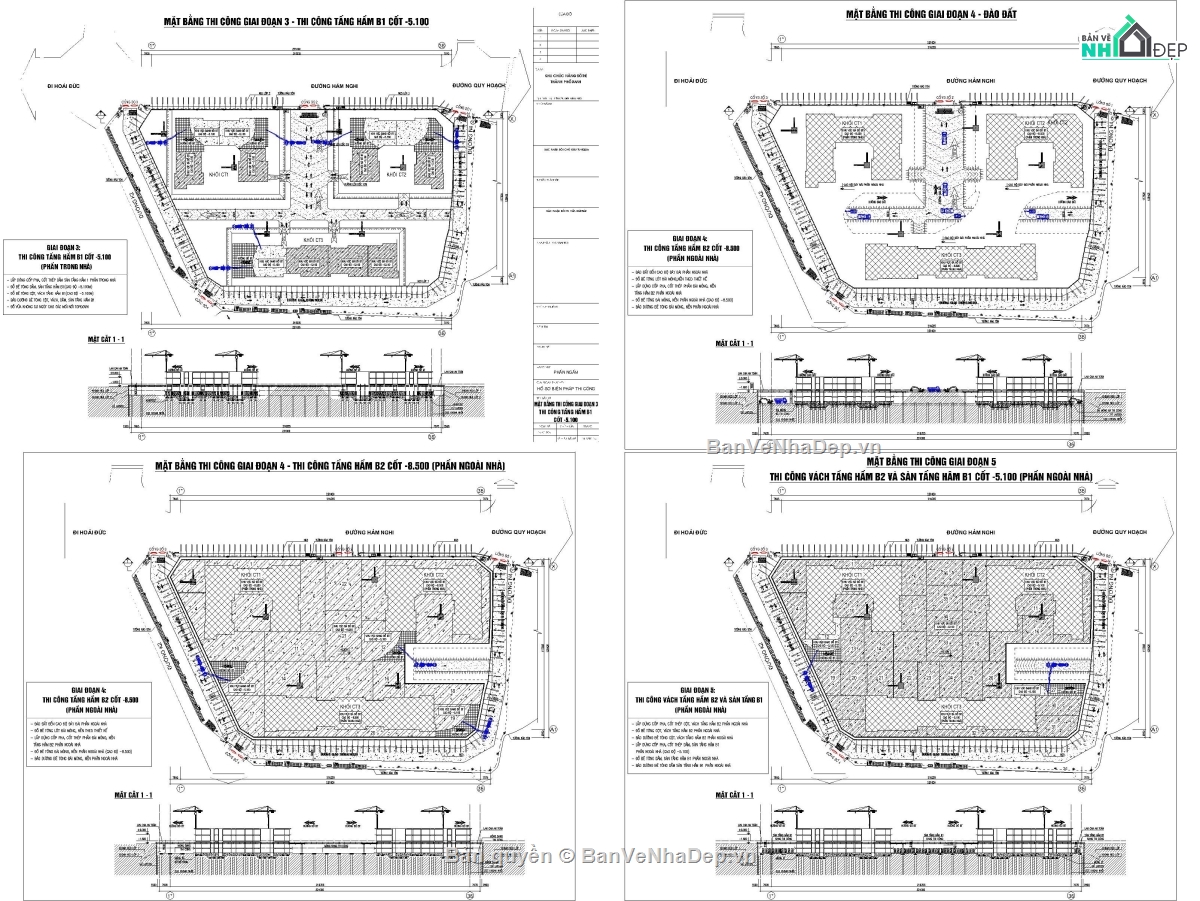

+ Bước 5: Thi công hệ sàn tầng hầm B1 cốt -5.100 song song vẫn thi công các tầng 2, 3, 4, 5, 6 theo trình tự từ dưới nên trên.
+ Bước 6: Đào đất đợt 3 đến cốt đáy sàn tầng hầm 2, riêng vị trí các đài móng sẽ đào taluy cục bộ đến cốt đáy đài song song vẫn thi công các tầng 2, 3, 4, 5, 6 theo trình tự từ dưới nên trên.
+ Bước 7: Thi công hệ đài bè móng song song vẫn thi công các tầng 2, 3, 4, 5, 6 theo trình tự từ dưới lên trên. Riêng các đài móng của các nhà CT1, CT2, CT3 khu vực tiếp giáp tường cừ sẽ chia làm 3 phân khu thi công bê tông tương ứng với 3 phân khu đào đất.
+ Bước 8: Thi công bịt lỗ mở sàn tầng hầm 1 cốt -5.100 song song vẫn thi công các tầng 2, 3, 4, 5, 6 theo trình tự từ dưới lên trên.
+ Bước 9: Thi công bịt lỗ mở sàn tầng 1 cốt -1.70m song song vẫn thi công các tầng 2, 3, 4, 5, 6 theo trình tự từ dưới lên trên.
- Toàn bộ sàn ngoài nhà tầng 1 được đổ toàn khối.
- Sàn B1: Toàn bộ sàn B1 trong nhà CT1,CT2,CT3 đươc đổ toàn khối, có bố trí gioăng mạch ngừng nối với phần sàn ngoài nhà
