Bản vẽ phân xưởng kết cấu thép 22.5×56 m

(1 Nhận xét) Viết đánh giá Bình luận: 0 Download: 0 Lượt xem: 5

Bộ mẫu bản vẽ nhà máy kết cấu thép diện tích xây dựng 22.5×56 m, được triển khai trên autocad, phù hợp để tham khảo trong thiết kế, thi công và lập bản vẽ kỹ thuật nhà máy công nghiệp.

Danh mục: Nhà xưởng

Ngày đăng: 21/8/2026

File download: NHA XUONG 22.5x56 CHUAN.dwg

Dung lượng file: 3.4 MB

Phong cách: Hiện đại

Kích thước: ...

CÔNG CỤ THIẾT KẾ:

Autocad

Sketchup

3D Max

Revit

Khác...

CÁC HẠNG MỤC CỦA BẢN VẼ:

Kiến trúc

Kết cấu

Điện

Nước

PCCC

Phối cảnh

Dự toán

Tài liệu

Khác...

NGƯỜI ĐĂNG

Mạnh Nguyễn Huy

(Hạng vàng)
Xem trang

Bản vẽ
2

Bộ sưu tập
0

Đánh giá (13)
5/5

Ngày tham gia
21/2/2021

Mô tả chi tiết

bản vẽ phân xưởng kết cấu thép 22.5×56 m

1. giới thiệu

bộ thiết kế nhà xưởng kết cấu thép kích thước thiết kế 22,5 × 56 m, được triển khai trên autocad, phù hợp để tham khảo trong thiết kế, thi công và lập bản vẽ kỹ thuật phân xưởng công nghiệp.

công trình có kích thước thiết kế mặt bằng 22,5 m × 56 m, tổng diện tích xây dựng khoảng 1.260 m², sử dụng hệ khung kết cấu thép chịu lực, tạo không gian chế biến và lưu trữ rộng, thuận tiện cho việc bố trí máy móc móc, thiết bị và khu vực làm việc.

2. nội dung bản vẽ

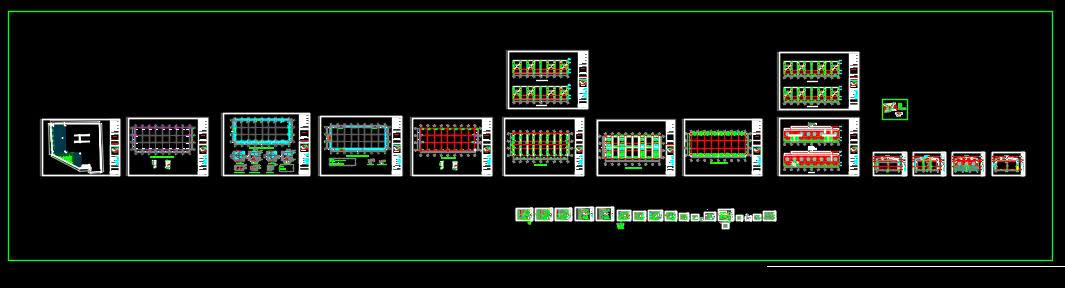

bộ thiết kế thể hiện các danh mục chính của nhà xưởng:

mặt bằng bố trí nhà xưởng.
mặt bằng hệ khung kết cấu thép.
mặt đứng các phía của công trình.

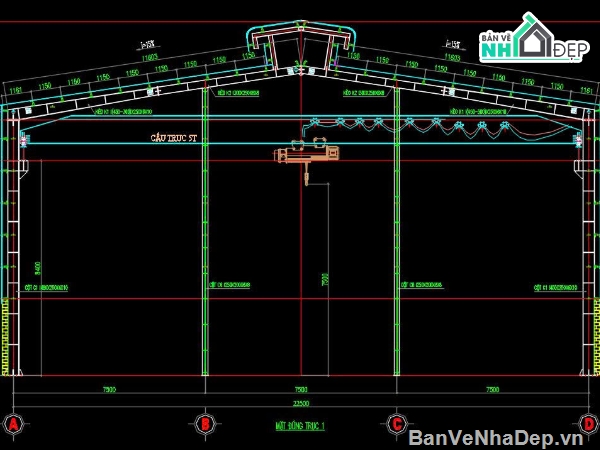

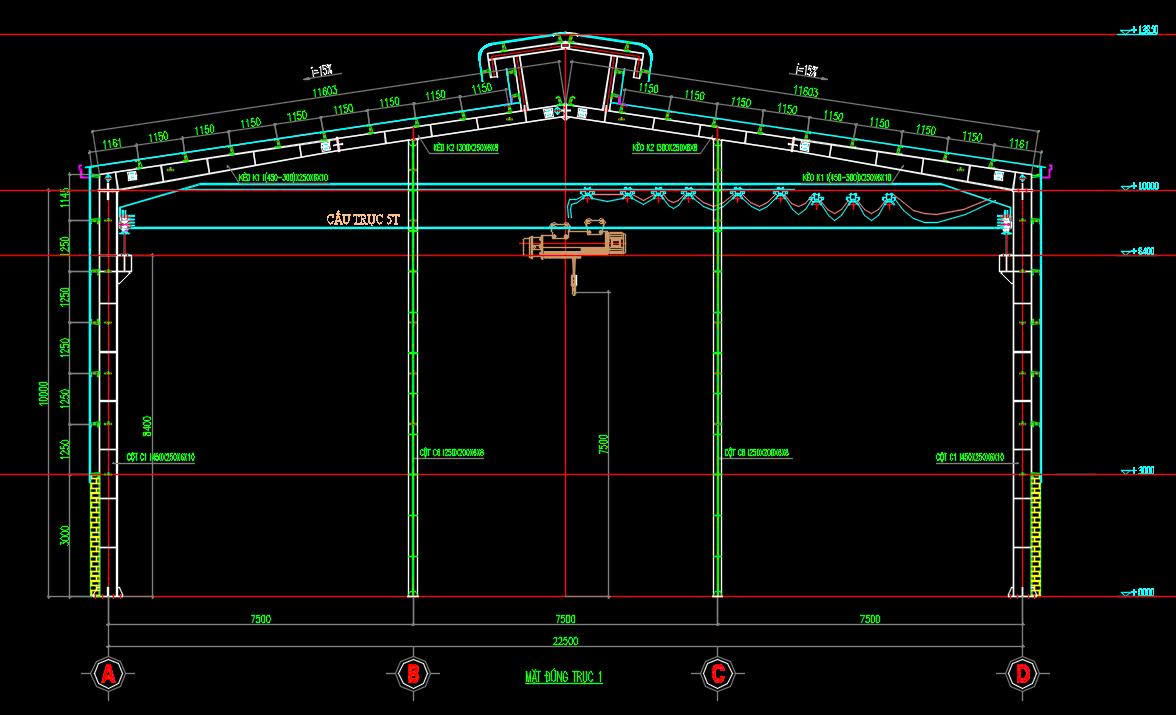

mặt cắt ngang và mặt cắt dọc.
hệ thống cột thép.
dầm mái, vì kèo và kết cấu mái.
xà gồ mái và xà gồ tường.
hệ giằng mái và giằng cột.
chi tiết chân cột và liên kết với móng.
bản mã và các vị trí liên kết bu lông.
hệ thống mái và vách bao che.
vị trí cửa sắt và các lỗ mở trên công trình.
các kích thước thiết kế và cao độ chính.

3. thông số chính

chiều rộng nhà: 22,5 m.
chiều dài nhà: 56 m.
diện tích mặt bằng: khoảng 1.260 m².
loại kết cấu: khung thép.
mục đích sử dụng: nhà xưởng, kho hoặc công trình chế biến công nghiệp.

4. kết cấu

hệ kết cấu chính gồm:

cột thép chịu lực.
khung ngang thép.
dầm/vì kèo mái.
xà gồ mái.
xà gồ tường.
giằng mái.
giằng cột.
bản mã liên kết.
bu lông liên kết.
liên kết chân cột với hệ móng.

mái và tường bao có thể sử dụng tôn thép hoặc các vật liệu bao che phù hợp với những yêu cầu công trình.

5. ứng dụng

bản vẽ phù hợp để tham khảo cho:

nhà xưởng sản xuất.
xưởng cơ khí.
nhà kho.
kho vật tư.
nhà máy móc công nghiệp.
xưởng gia công, chế tạo.
khu vực lắp ráp và bảo trì thiết bị.
các công trình nhà thép tiền chế.

6. định dạng

file thiết kế dwg, có thể mở và cải tạo bằng autocad. nội dung có thể được sử dụng để nghiên cứu, tham khảo và triển khai thiết kế kỹ thuật theo nhu cầu.

7. lưu ý

kích thước và cấu tạo kết cấu cần được kiểm tra, tính toán lại theo download trọng thực tế, điều kiện nền móng, download gió, download mái, công năng sử dụng và tiêu chuẩn thiết kế hiện hành trước khi đưa vào thi công thực tế.
