Hồ sơ kiến trúc, kết cấu ký túc xá sinh viên 8 tầng 53.7×15.6m
Tệp hồ sơ mẫu file bản vẽ thi công phần kiến trúc và kết cấu bê tông cốt thép (btct) công trình cụm nhà vườn sinh viên/ký túc xá cao 11 tầng.
Ngày đăng: 11/3/2026
File download:
.rar
Dung lượng file:
MB
Phong cách: Hiện đại
Kích thước: ...
CÔNG CỤ THIẾT KẾ:
Autocad
Sketchup
3D Max
Revit
Khác...
CÁC HẠNG MỤC CỦA BẢN VẼ:
Kiến trúc
Kết cấu
Điện
Nước
PCCC
Phối cảnh
Dự toán
Tài liệu
Khác...
NGƯỜI ĐĂNG
Bản vẽ
512
Bộ sưu tập
0
Đánh giá (691)
5/5
Ngày tham gia
9/6/2025
Mô tả chi tiết
phần kiến trúc:

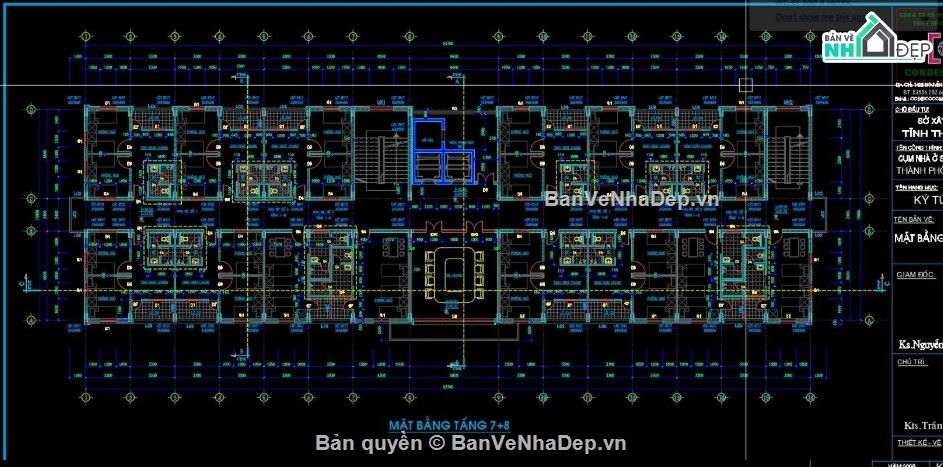

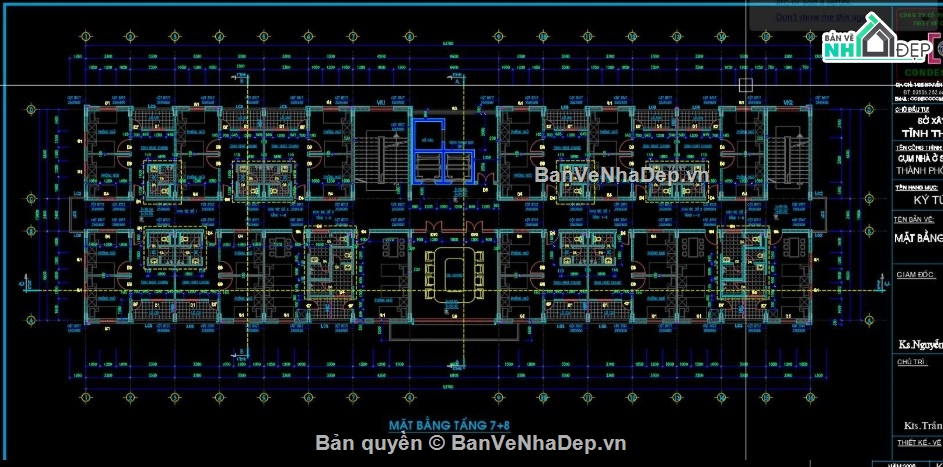

chi tiết mặt bằng các tầng: mặt bằng tầng trệt, mặt bằng điển hình (tầng 2+3, tầng 7+8) và mặt bằng tầng áp mái.
mặt đứng chính và mặt đứng bên (trục 16-1, trục a-d, trục d-a) thể hiện kiến trúc mặt tiền.

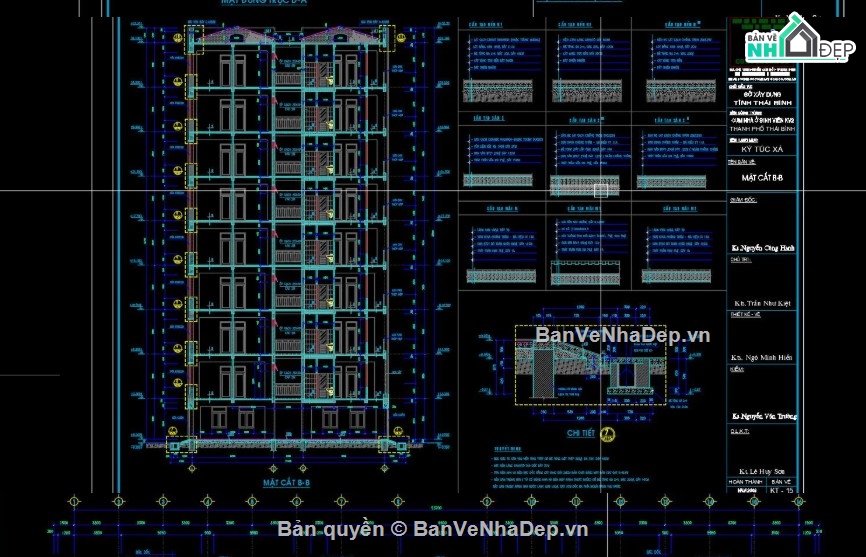

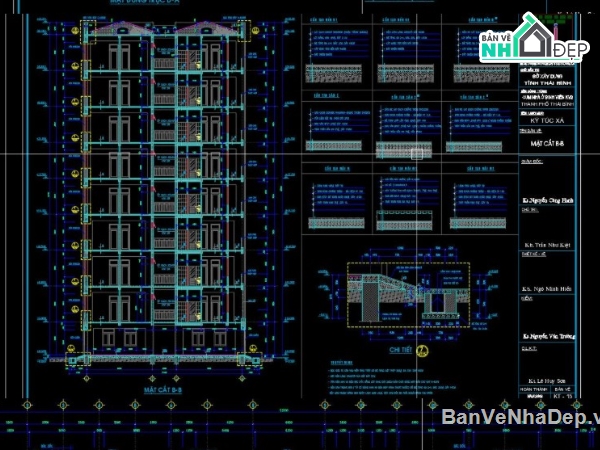

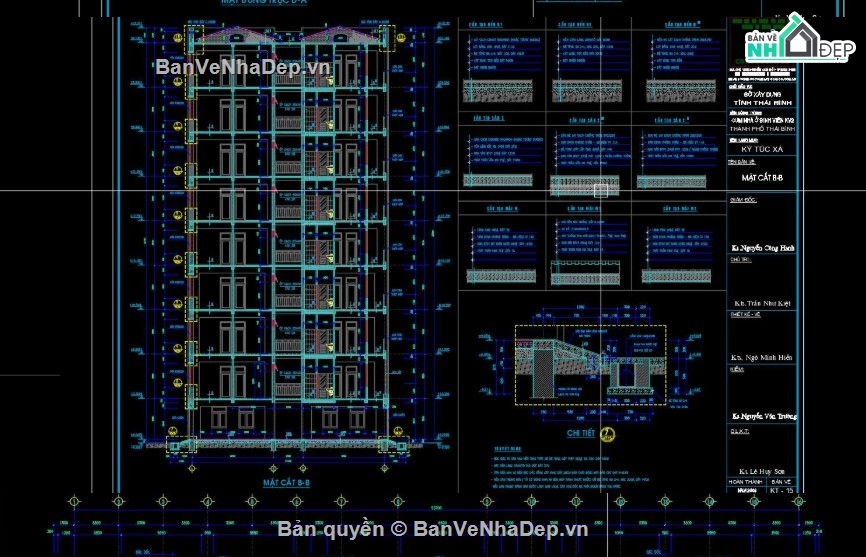

mặt cắt b-b ngang qua buồng thang bộ, thể hiện rõ chiều cao các tầng.
phần kết cấu btct:
mặt bằng định vị cọc toàn công trình.

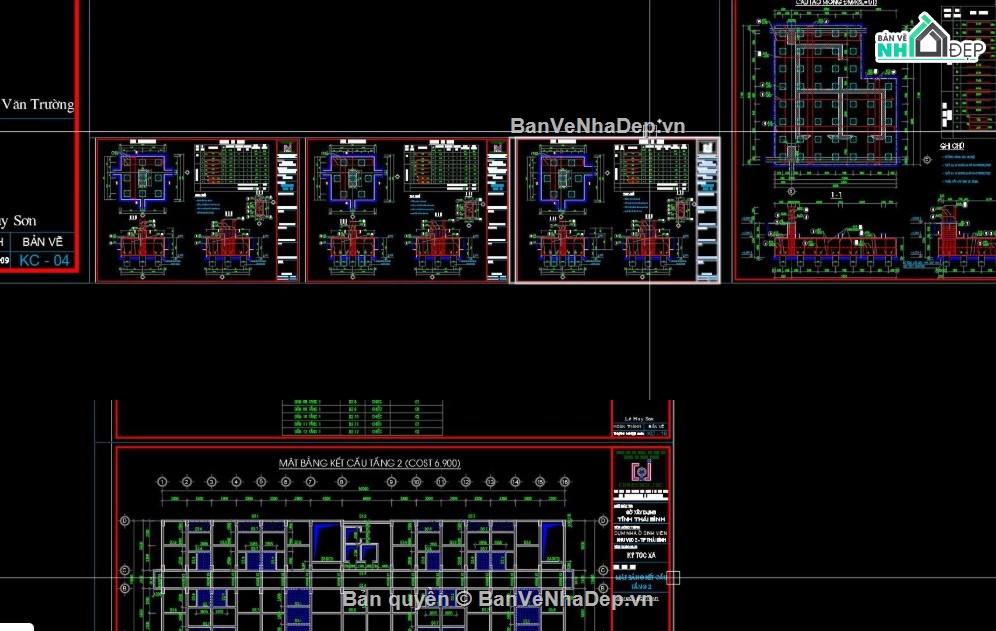

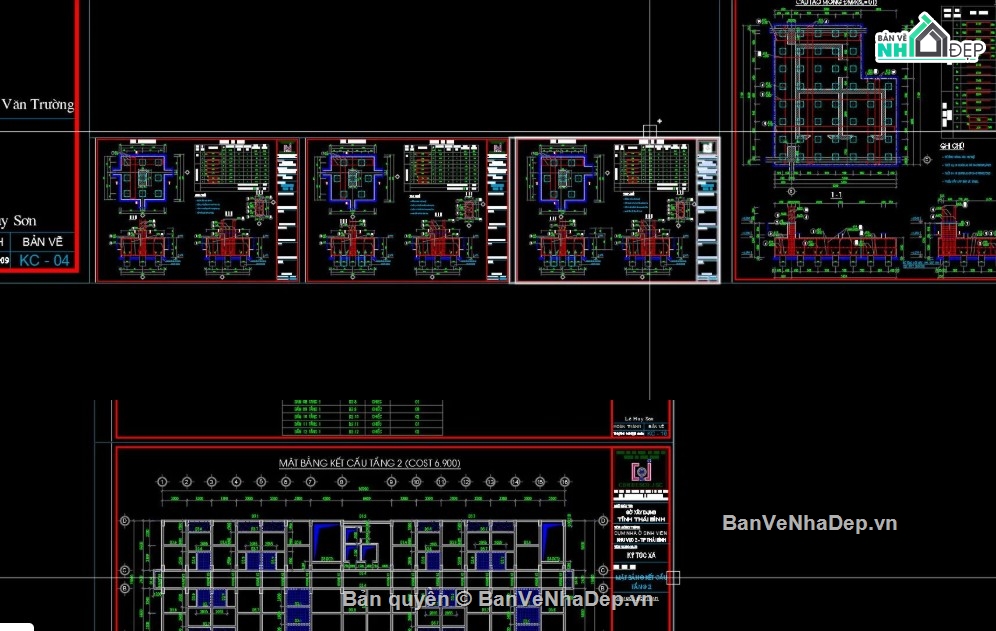

bản vẽ đầy đủ cấu tạo móng và bảng thống kê cốt thép.
mặt bằng kết cấu sàn tầng 2 và bảng thống kê cấu kiện chi tiết.
