thông số kỹ thuật công trình
quy mô: 04 tầng.
kích thước xây dựng: 13 m × 25 m.
diện tích xây dựng: khoảng 325 m²/sàn.
tổng diện tích sử dụng: khoảng 1.300 m².
phong cách kiến trúc: hiện đại.
hệ mái: mái dốc.
kết cấu sàn: bê tông cốt thép.
công năng sử dụng

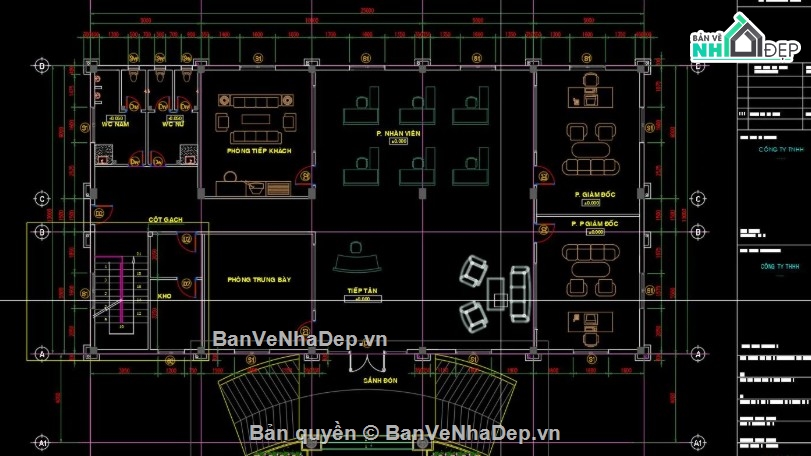

tầng trệt
sảnh đón khách.
phòng tiếp khách.
phòng làm việc nhân viên.
phòng giám đốc.
phòng phó giám đốc.
khu trưng bày sản phẩm.
kho.
khu vệ sinh.

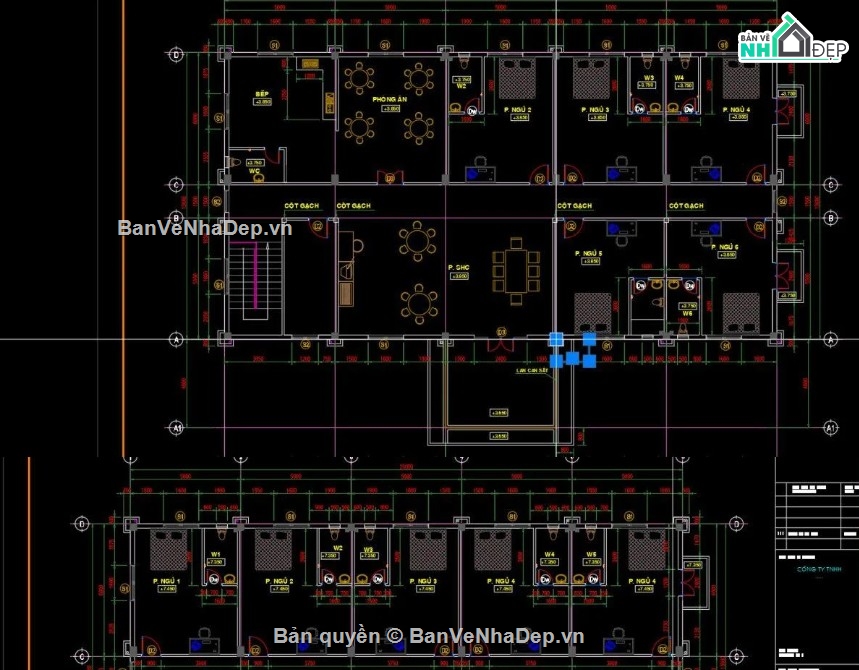

tầng 2 và tầng 3
các phòng làm việc.
phòng sinh hoạt chung.
các phòng nghỉ.
khu vệ sinh riêng cho từng khu chức năng.

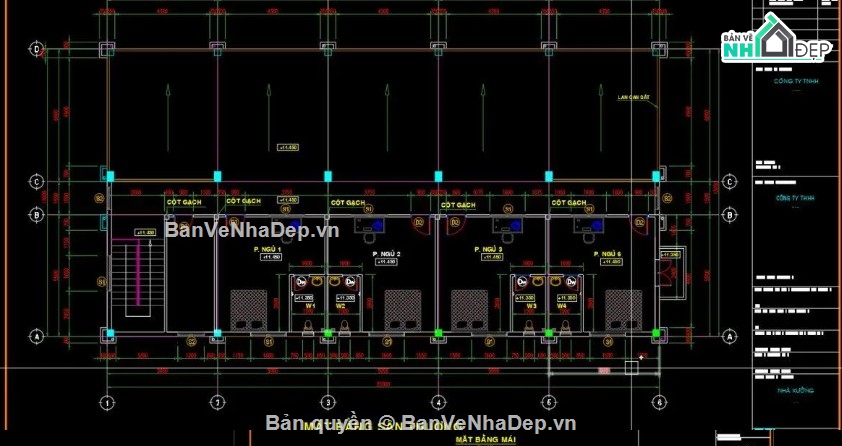

tầng sân thượng
phòng nghỉ bổ sung.
khu vực sân thượng thông thoáng, có thể sử dụng làm không gian sinh hoạt hoặc khu vực nghỉ ngơi.
hệ thống giao thông
cầu thang bộ kết nối các tầng.
bố trí giao thông nội bộ thuận tiện.
thành phần bản vẽ autocad
bộ bản vẽ bao gồm:
bản vẽ mặt bằng các tầng.
hồ sơ kiến trúc công trình.

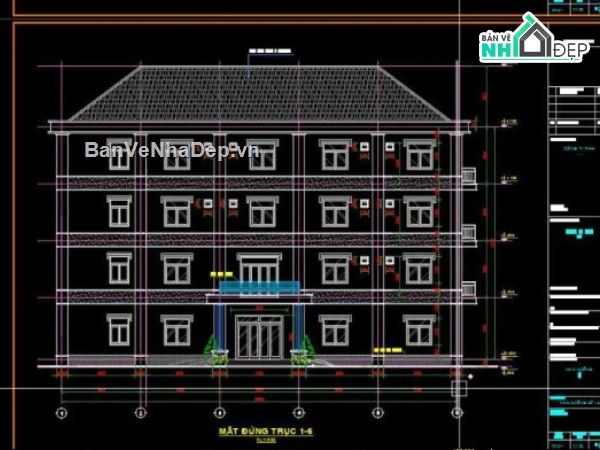

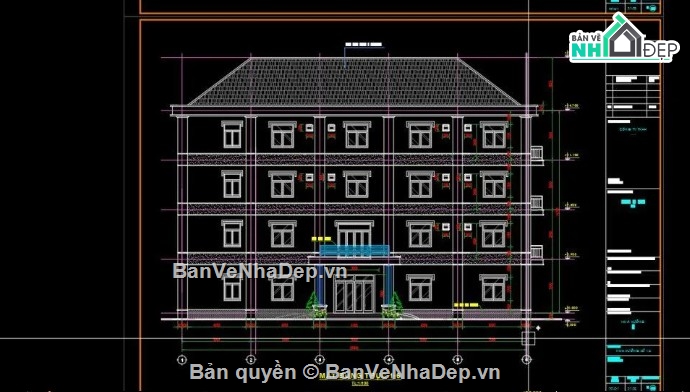

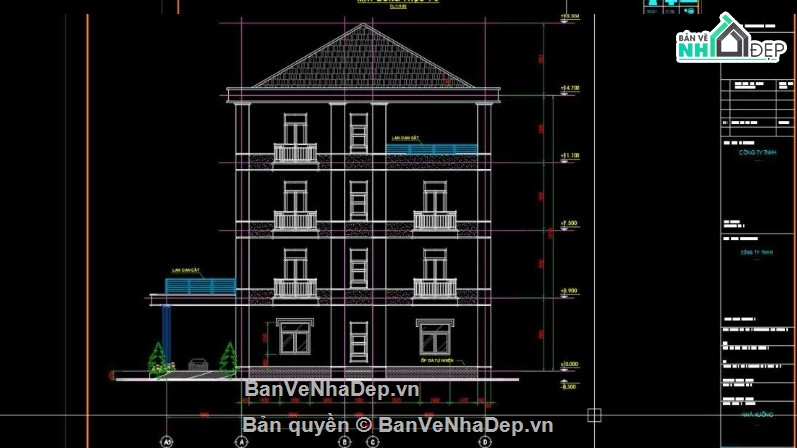

bản vẽ mặt đứng.
bản vẽ mặt cắt.

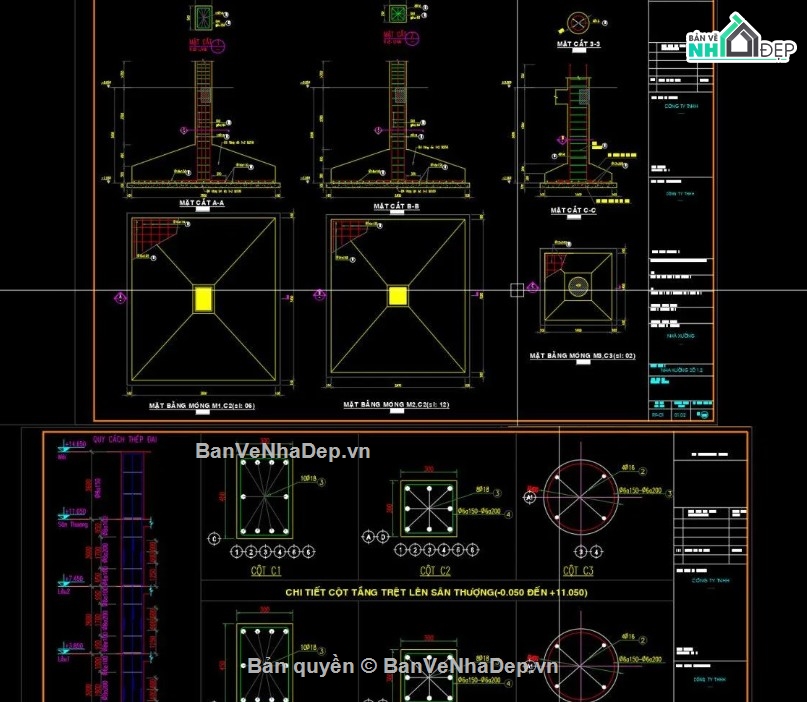

hồ sơ kết cấu móng.
chi tiết móng bê tông cốt thép.

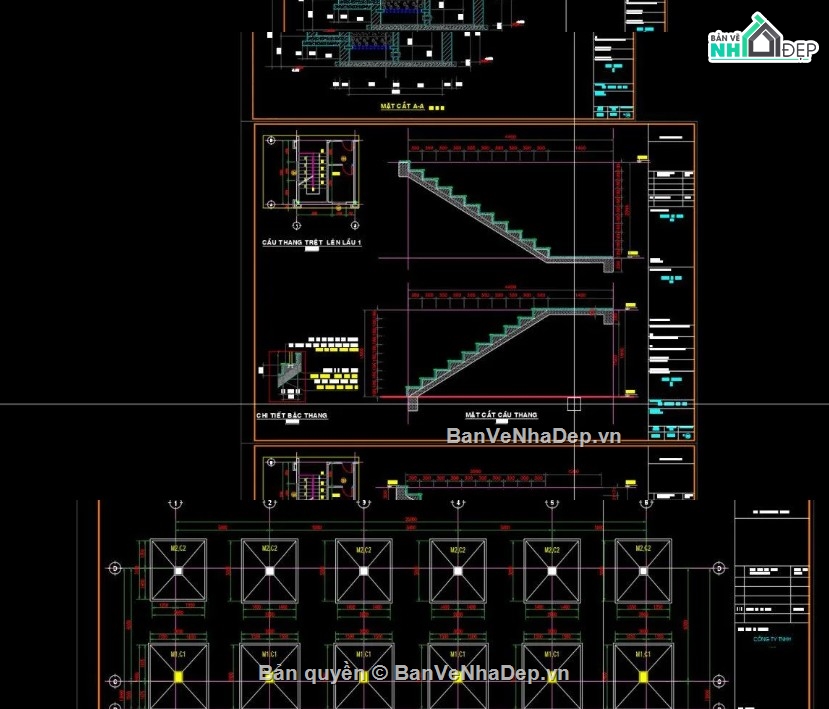

bản vẽ cầu thang.
chi tiết cấu tạo bậc thang.
mặt cắt cầu thang.
bản vẽ hầm tự hoại 3 ngăn.
các đầy đủ cấu tạo phục vụ thi công.
ưu điểm của bản vẽ thiết kế
hồ sơ đầy đủ phần kiến trúc và kết cấu.
thiết kế hiện đại, phù hợp với công trình tòa nhà và trụ sở doanh nghiệp.
hệ móng bê tông cốt thép được bố trí phù hợp với công trình 4 tầng.
file cad (.dwg) thuận tiện cải tạo và triển khai thực tế.
bao bản vẽ đầy đủ các thiết kế kỹ thuật phục vụ thiết kế và thi công.
