MÃ BẢN VẼ
67277
Autocad kiến trúc chung cư 25 tầng 4 hầm kích thước xây dựng 32x60m
Tệp hồ sơ kiến trúc chung cư/tòa nhà phức hợp 25 tầng này được triển khai cực kỳ bài bản, sát với thực tế thi công.
Ngày đăng: 01/6/2026
File download:
.rar
Dung lượng file:
MB
Phong cách: Hiện đại
Kích thước: ...
CÔNG CỤ THIẾT KẾ:
Autocad
Sketchup
3D Max
Revit
Khác...
CÁC HẠNG MỤC CỦA BẢN VẼ:
Kiến trúc
Kết cấu
Điện
Nước
PCCC
Phối cảnh
Dự toán
Tài liệu
Khác...
NGƯỜI ĐĂNG
Bản vẽ
512
Bộ sưu tập
0
Đánh giá (691)
5/5
Ngày tham gia
9/6/2025
Mô tả chi tiết
dựa trên hình ảnh trích xuất trực tiếp từ file, tập hồ sơ tập trung giải quyết xuất sắc phần kiến trúc, bao gồm:

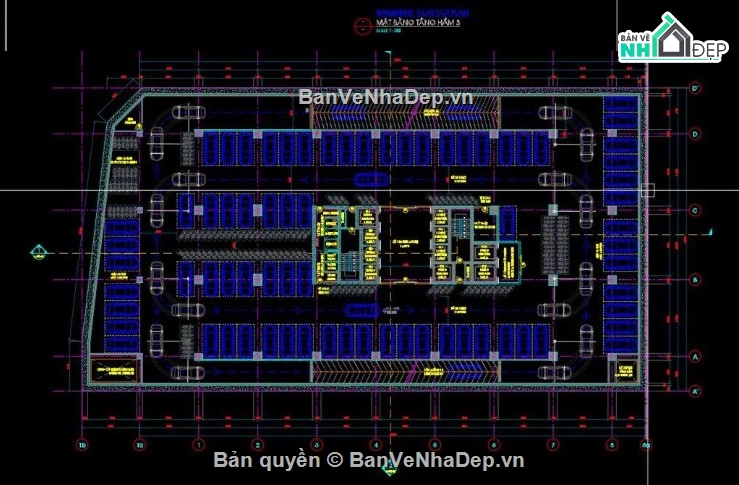

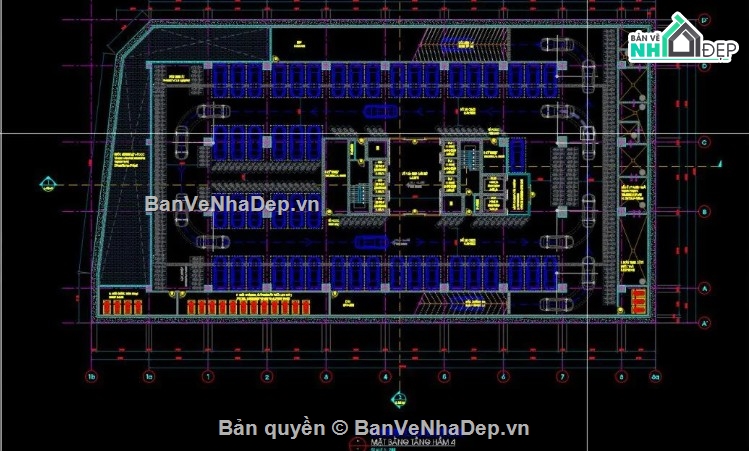

hệ thống mặt bằng tầng hầm (basement 1 – 4 layout plan): thể hiện cực kỳ đầy đủ cách tổ chức giao thông tĩnh, ram dốc, phân luồng xe và bố trí chỗ đỗ xe thông minh.

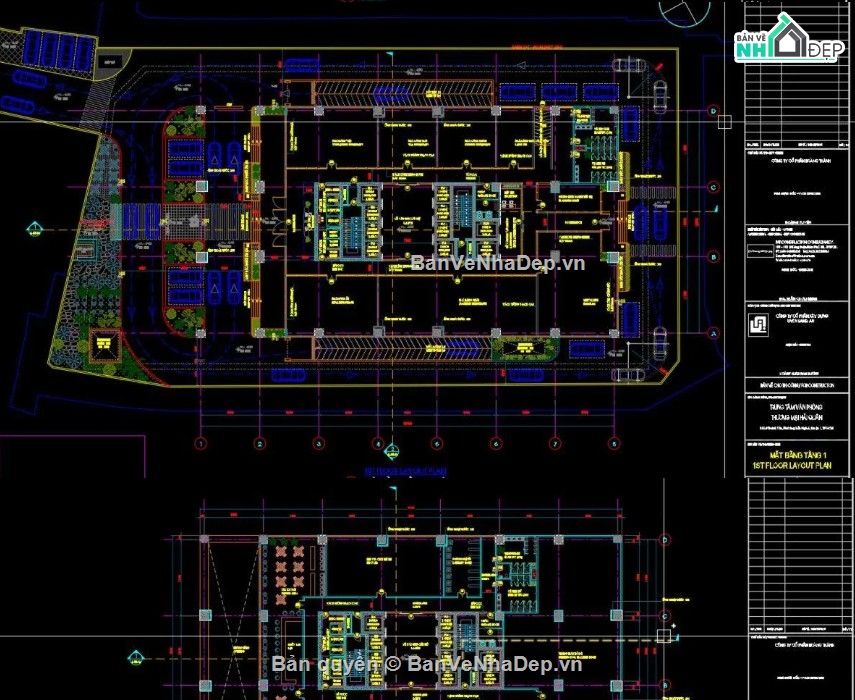

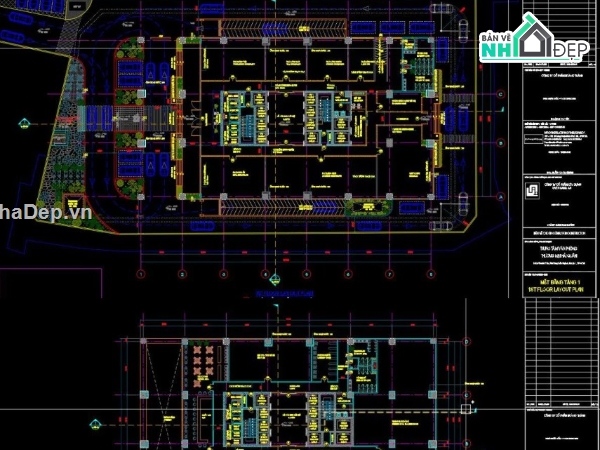

mặt bằng tổng thể & cảnh quan tầng 1 (1st floor layout plan): quy hoạch đầy đủ lối tiếp cận, sảnh đón khách, khu vực cây xanh và đường giao thông nội bộ trên mảng đất 81x44m.
mặt bằng khối đế và thương mại (tầng 2): bố trí không gian cho dịch vụ, nhà hàng, tiện ích công cộng.
mặt bằng khối tháp (vd: tầng 23): thể hiện cách phân chia không gian linh hoạt (có layout đầy đủ khu vực văn phòng làm việc của doanh nghiệp).

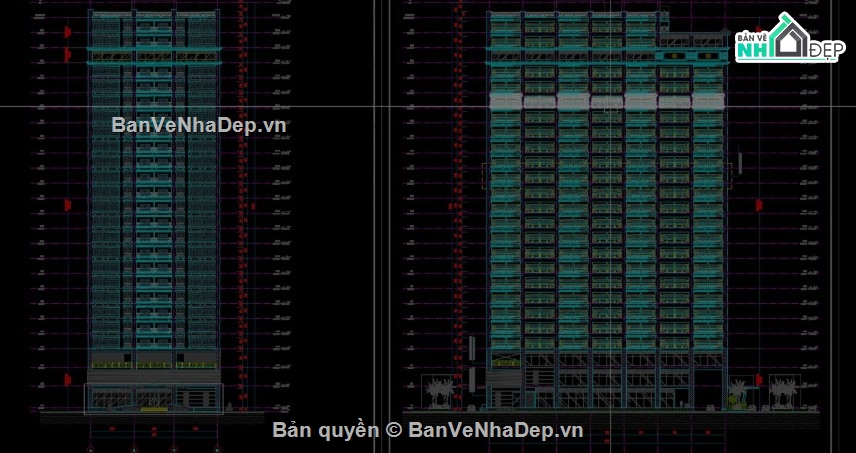

mặt đứng công trình: thể hiện rõ ràng tỷ lệ hình khối, vật liệu mặt tiền, hệ thống lam chắn nắng và độc đáo kiến trúc hiện đại, bề thế của văn phòng 25 tầng.
lõi giao thông: bố trí chuẩn xác hệ thống thang máy, thang bộ thoát hiểm và khu vực vệ sinh theo đúng quy chuẩn mẫu nhà cao tầng.
