thông tin công trình
loại công trình: nhà sinh hoạt công nhân, nhà điều hành khu công nghiệp.
quy mô: 02 tầng.
kích thước xây dựng: 20 m × 12 m.
diện tích sàn: 240 m² mỗi tầng.
kết cấu: khung thép chịu lực, mái dốc chống nóng phù hợp với công trình công nghiệp.
công năng sử dụng
tầng 1
nhà ăn.
khu bếp.
khu vệ sinh.
khu để xe máy.
tầng 2
phòng nghỉ tạm cho công nhân.
hành lang rộng, thuận tiện cho việc lưu thông và thoát hiểm.
ưu điểm của bản vẽ thiết kế
tận dụng hiệu quả diện tích với khẩu độ 12 m, hạn chế cột giữa và tăng không gian sử dụng.
hồ sơ bao đầy đủ đầy đủ file cad kiến trúc và kết cấu.
thiết kế đơn giản, thuận tiện cho quá trình thi công và quản lý khối lượng vật tư.
phù hợp cho các công trình nhà sinh hoạt, nhà điều hành hoặc khu nghỉ công nhân trong khu công nghiệp.
thành phần bản vẽ autocad
bộ bản vẽ bao gồm:

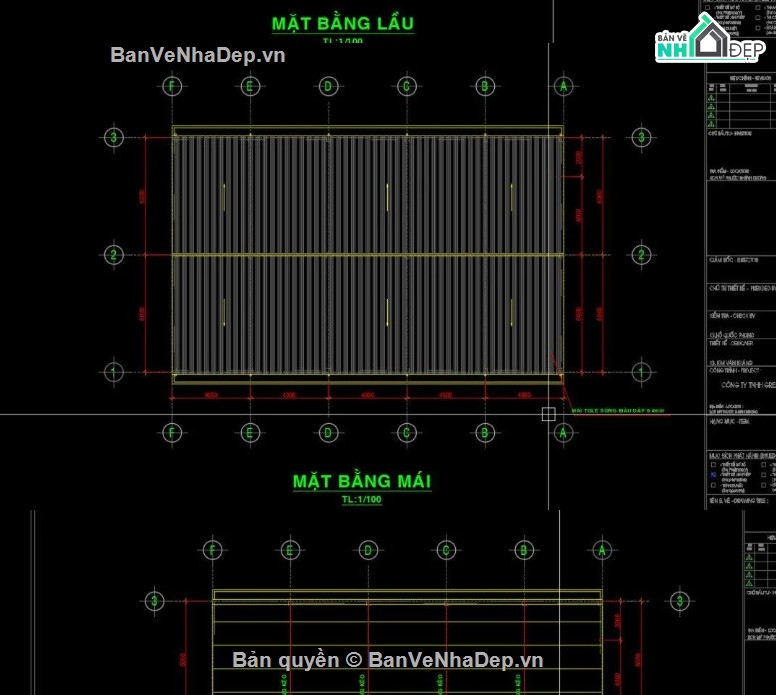

file cad (.dwg) mặt bằng tổng thể.

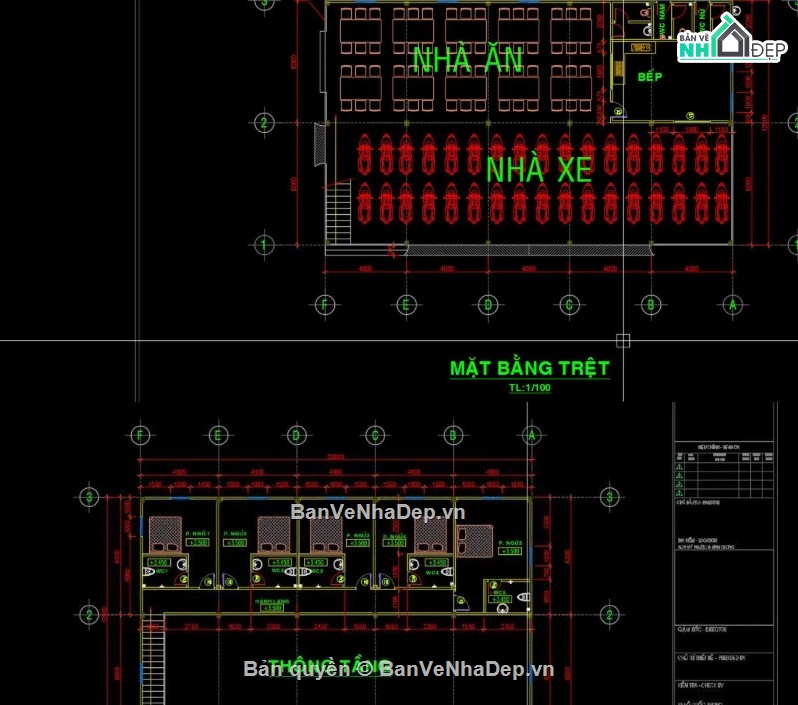

mặt bằng tầng 1 và tầng 2.

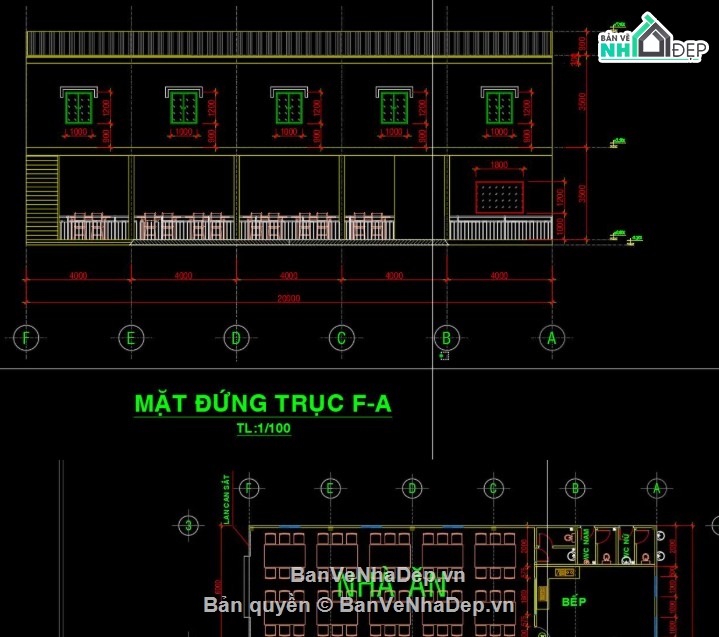

bản vẽ mặt đứng chính và mặt bên công trình.
các file cad mặt cắt ngang và mặt cắt dọc.
chi tiết cầu thang.
chi tiết khu vệ sinh.
các đầy đủ cấu tạo công trình.

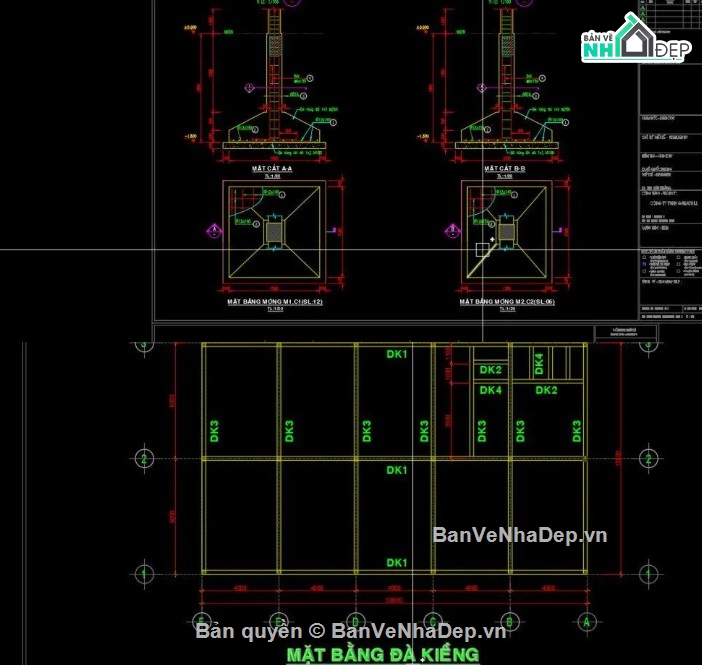

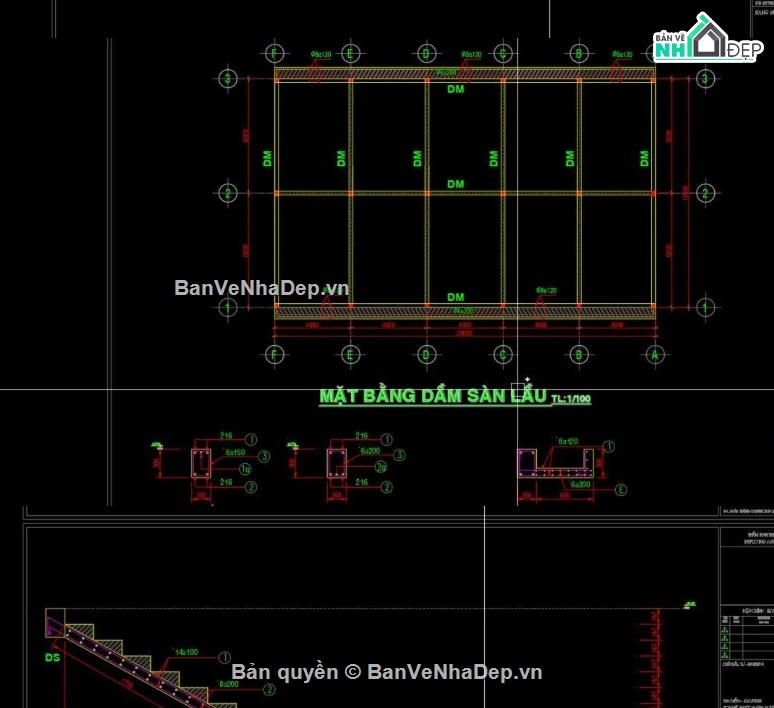

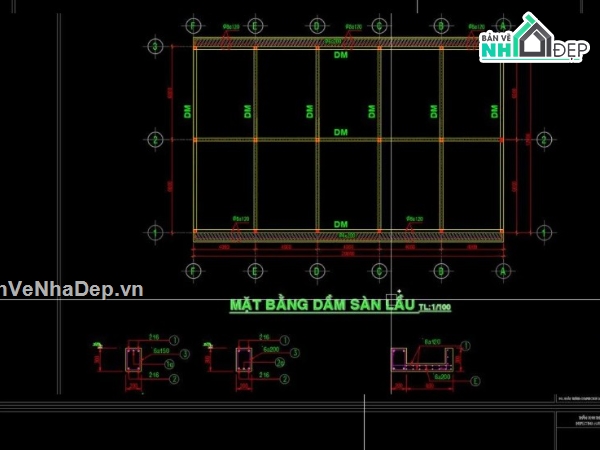

bản vẽ kết cấu móng, cột, dầm và sàn.
ưu điểm của tài liệu
hồ sơ được trình bày rõ ràng, khoa học và dễ chỉnh sửa.
file cad (.dwg) thuận tiện cho việc tham khảo và triển khai thiết kế.
bao đầy đủ đầy đủ file cad kiến trúc và kết cấu.
phù hợp làm file tài liệu tham khảo cho thiết kế, lập bản vẽ và thi công công trình nhà sinh hoạt công nhân.
