MÃ BẢN VẼ
14268
Bản vẽ Hoa viên tiểu cảnh chuẩn đầy đủ dự toán và thuyết minh
(
1 Nhận xét)
Viết đánh giá
Bình luận: 0
Download: 3
Lượt xem: 2363
Bản vẽ Hoa viên tiểu cảnh chuẩn đầy đủ dự toán và thuyết minh đầy đủ dự toán, thuyết minh làm tư liệu tham khảo cho anh chị thiết kế cảnh quan, sân vườn, cây xanh, bồn nước
Ngày đăng: 26/6/2020
File download:
5.14 bh bvv.rar
Dung lượng file:
6.23 MB
Phong cách: Hiện đại
Kích thước: ...
CÔNG CỤ THIẾT KẾ:
Autocad
Sketchup
3D Max
Revit
Khác...
CÁC HẠNG MỤC CỦA BẢN VẼ:
Kiến trúc
Kết cấu
Điện
Nước
PCCC
Phối cảnh
Dự toán
Tài liệu
Khác...
NGƯỜI ĐĂNG
Bản vẽ
32
Bộ sưu tập
0
Đánh giá (40)
4/5
Ngày tham gia
26/6/2017
Mô tả chi tiết

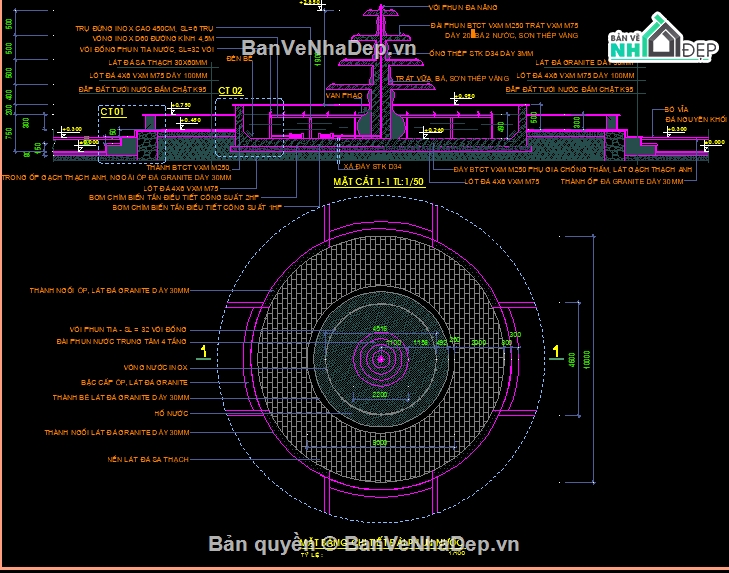

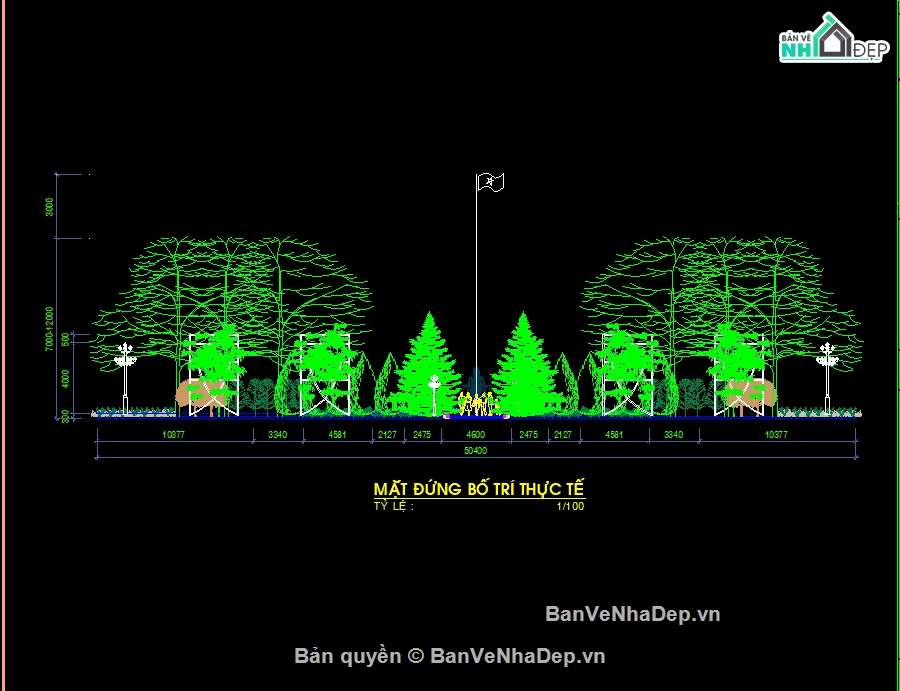

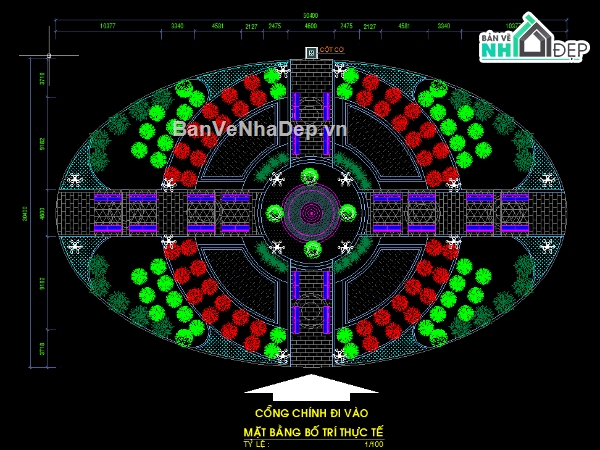

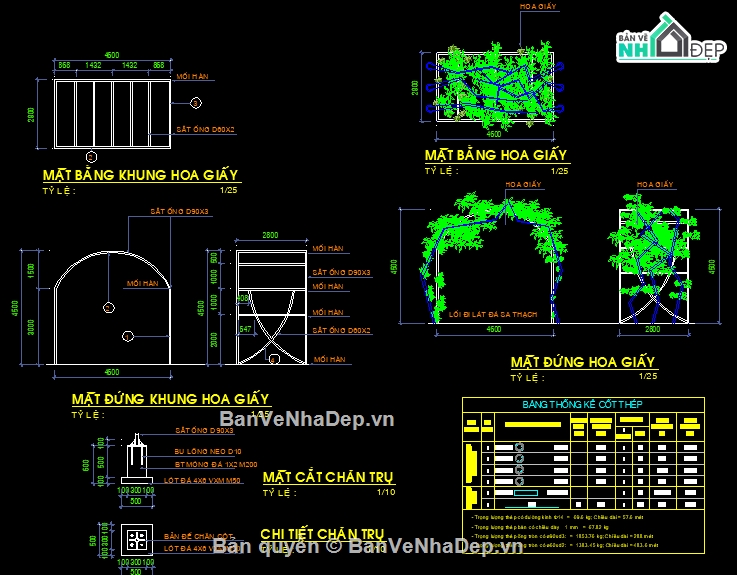

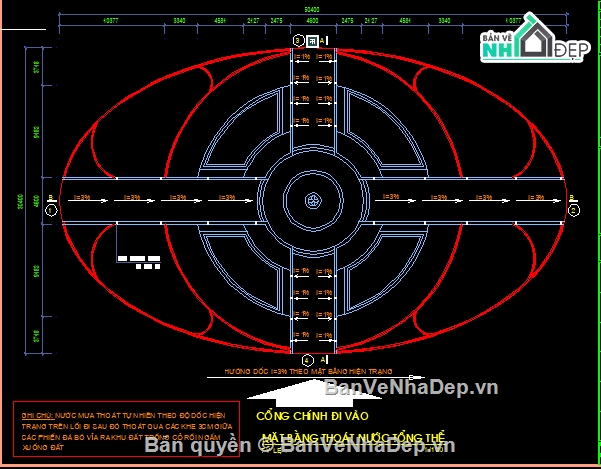

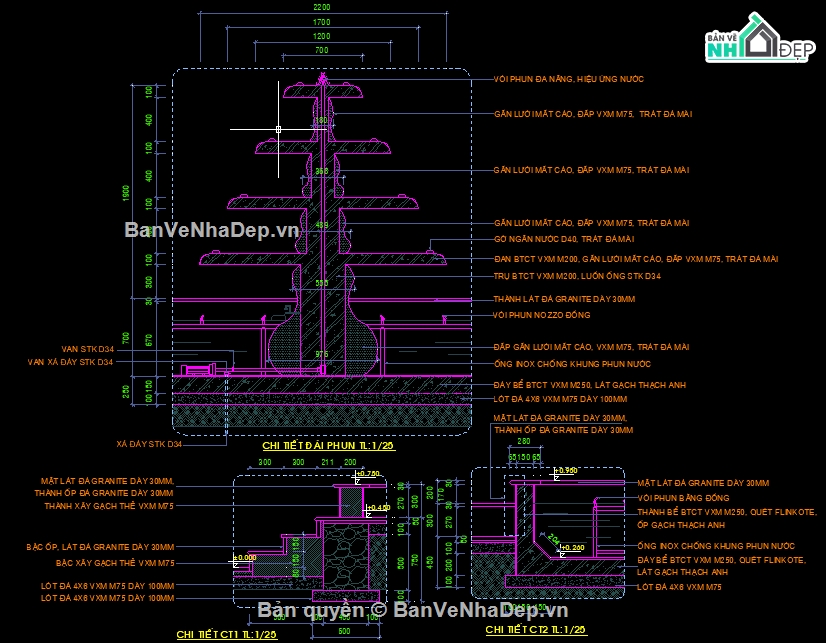

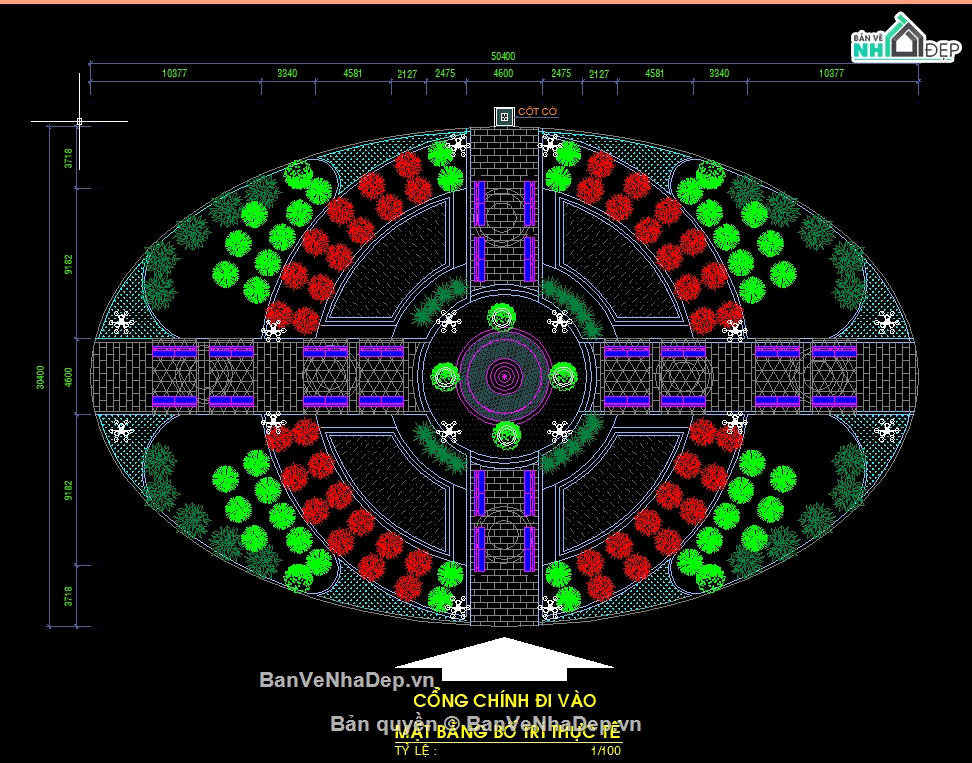

Đặc điểm thiết kế chủ yếu: Xây dựng hoa viên tiểu cảnh phía trước bệnh viện có diện tích 1.203m2. Khu vực trung tâm hoa viên bố trí đài nước tiểu cảnh bằng BTCT, đắp VXM trang trí, trát đá mài; xung quanh đài nước tiểu cảnh có bể chứa nước trung tâm và 04 bể nuôi cá bằng BTCT, thành trong và đáy bể xử lý chống thấm, ốp gạch thạch anh; bệ trên, mặt ngoài thành bể và bậc cấp ốp đá granite. Gờ ngăn cách giữa hoa viên với mặt sân hiện trạng bằng đá nguyên khối 20x30x100(cm) vát cạnh, lớp lót bê tông đá 1x2 mác 200 dày 10cm. Lối đi bố trí theo phương dọc và phương ngang chia hoa viên thành 04 khu vực trồng các loại cây tán cao và thảm cỏ, ngăn cách giữa các mảng trồng cỏ bố trí gờ bê tông đá 1x2 mác 200, lăn sơn nước. Lối đi có bề rộng 4,6m, nền lát đá sa thạch 30x60x3(cm), bố trí điêu khắc tạo hoa văn, lớp lót đá 4x6 VXM mác 50 dày 10cm, gờ bó nền bằng đá nguyên khối 20x30x100(cm) vát cạnh; bố trí ghế đá hai bên dọc lối đi, lắp đặt khung thép ống tổ hợp tạo giàn cho cây dây leo. Cắt mặt sân bê tông nhựa hiện trạng, thi công lắp đặt hệ thống ống cấp thoát nước, dây dẫn điện, san lấp theo quy trình kỹ thuật, hoàn trả lại mặt sân theo kết cấu hiện trạng. Lắp đặt cột cờ bằng ống inox, chiều cao 15m, liên kết với móng cột BTCT bằng bu lông. Lắp đặt hệ thống đèn chiếu sáng, hệ thống ống cấp thoát nước, non bộ tiểu cảnh tại 04 bể cá, vòi phun nước và các thiết bị lọc nước kèm theo
Bình luận (0)
Đánh giá (1)
ĐÁNH GIÁ TRUNG BÌNH
3/5
(
1 Nhận xét)
Bản vẽ rất tốt (1)
Bản vẽ tốt (0)
Bản vẽ rất hay (0)
Bản vẽ hay (0)
Bình thường (0)
Bản vẽ rất tốt
Đã đăng bản vẽ này
Bản vẽ thiết tốt thích hợp để tham khảo
