MÃ BẢN VẼ
66041
Bản vẽ kết cấu xưởng khung thép tiền chế 2 tầng mẫu sàn deck 13.5x25m
(
1 Nhận xét)
Viết đánh giá
Bình luận: 0
Download: 1
Lượt xem: 136
Đóng góp tới các bạn mẫu bản vẽ kết cấu xưởng khung thép tiền chế 2 tầng mẫu sàn deck 13.5x25m
Ngày đăng: 16/3/2026
File download:
110. Nha xuong khung thep 2 tang 13.5x25m.rar
Dung lượng file:
1.18 MB
Phong cách: Hiện đại
Kích thước: Rộng 13,5m, Dài 25m, DT 337,5m2
CÔNG CỤ THIẾT KẾ:
Autocad
Sketchup
3D Max
Revit
Khác...
CÁC HẠNG MỤC CỦA BẢN VẼ:
Kiến trúc
Kết cấu
Điện
Nước
PCCC
Phối cảnh
Dự toán
Tài liệu
Khác...
NGƯỜI ĐĂNG
Bản vẽ
434
Bộ sưu tập
0
Đánh giá (823)
5/5
Ngày tham gia
12/4/2025
Mô tả chi tiết

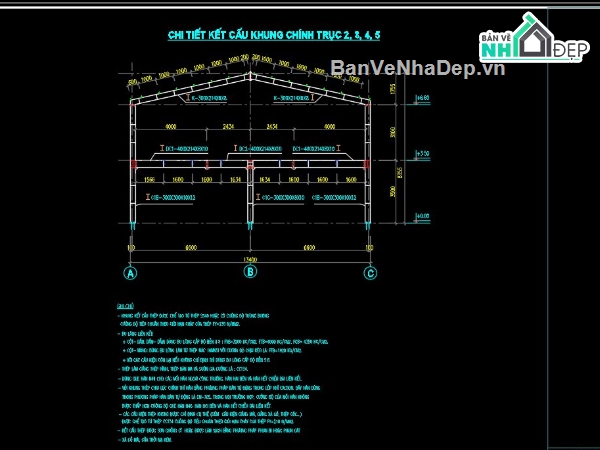

bản vẽ mẫu kết cấu khung thép tiền chế nhà máy 2 tầng diện tích xây dựng 13.5x25m
thông tin mẫu như sau:
- diện tích xây dựng phủ bì: 13.5x25m

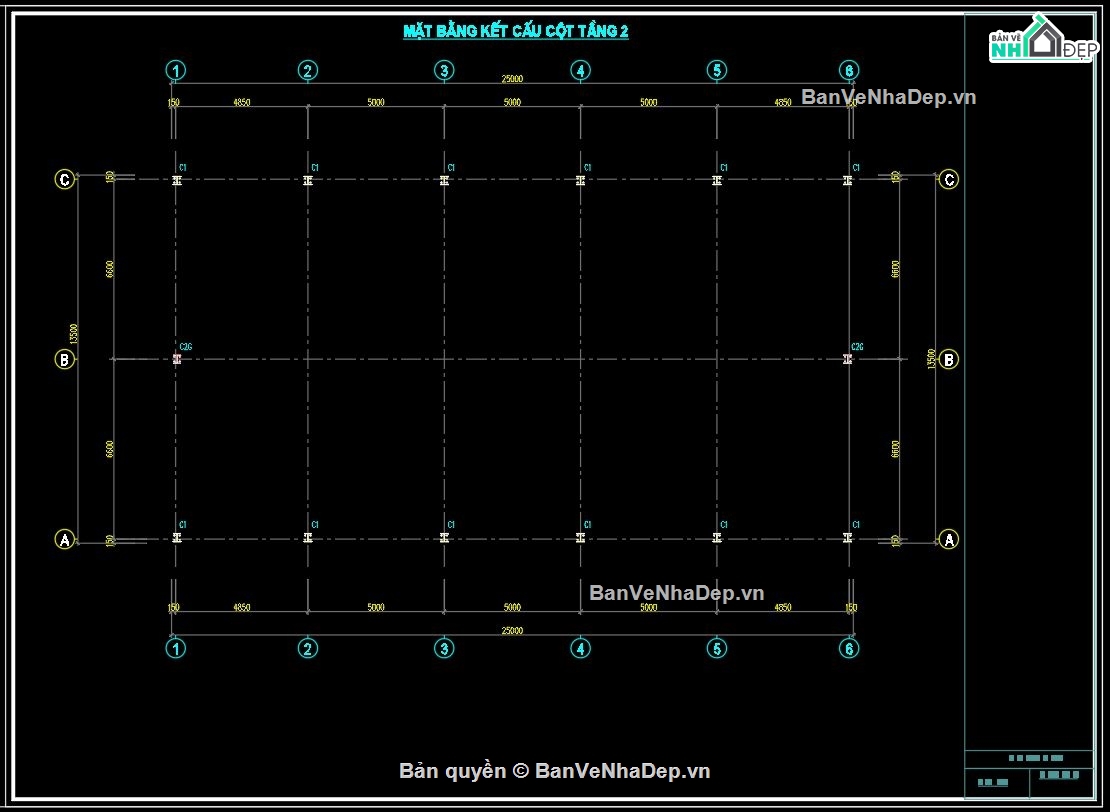

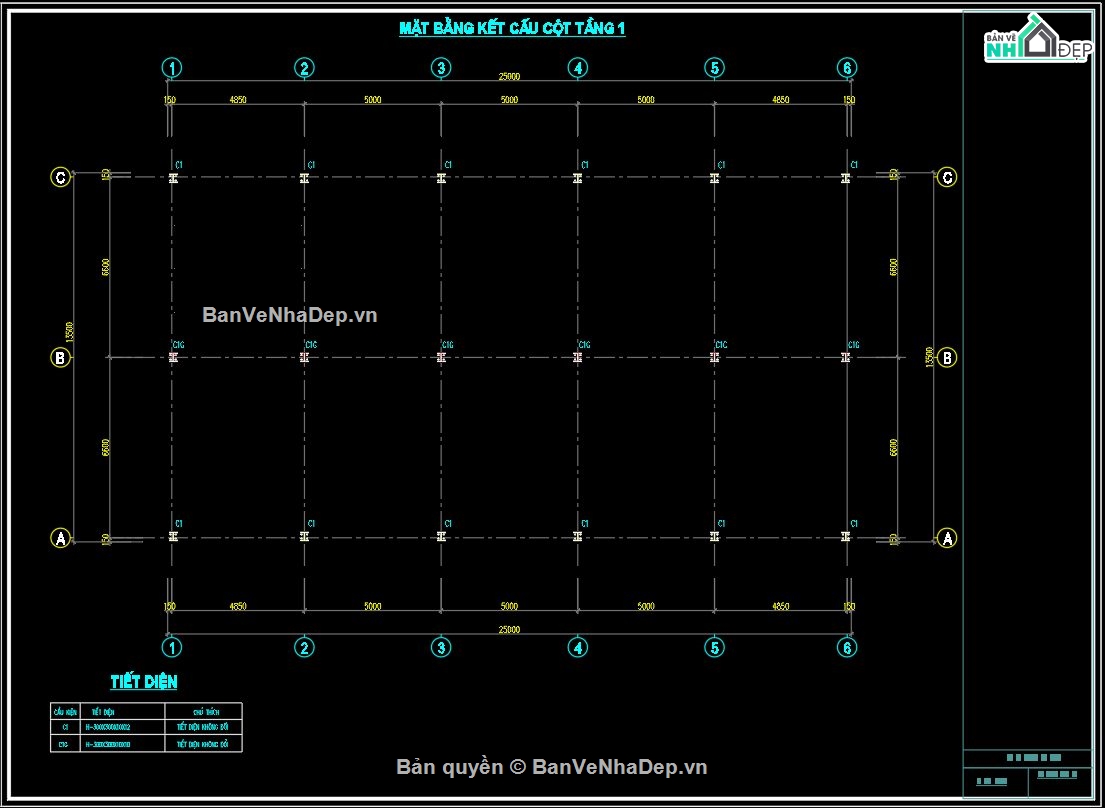

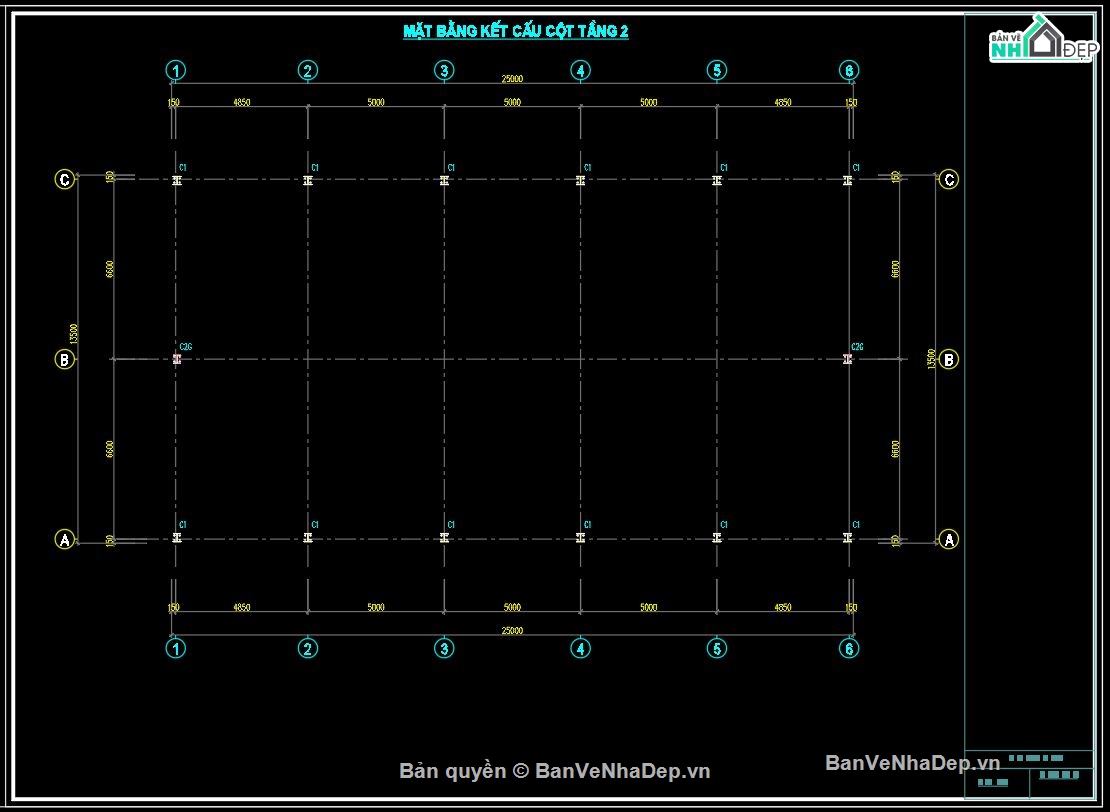

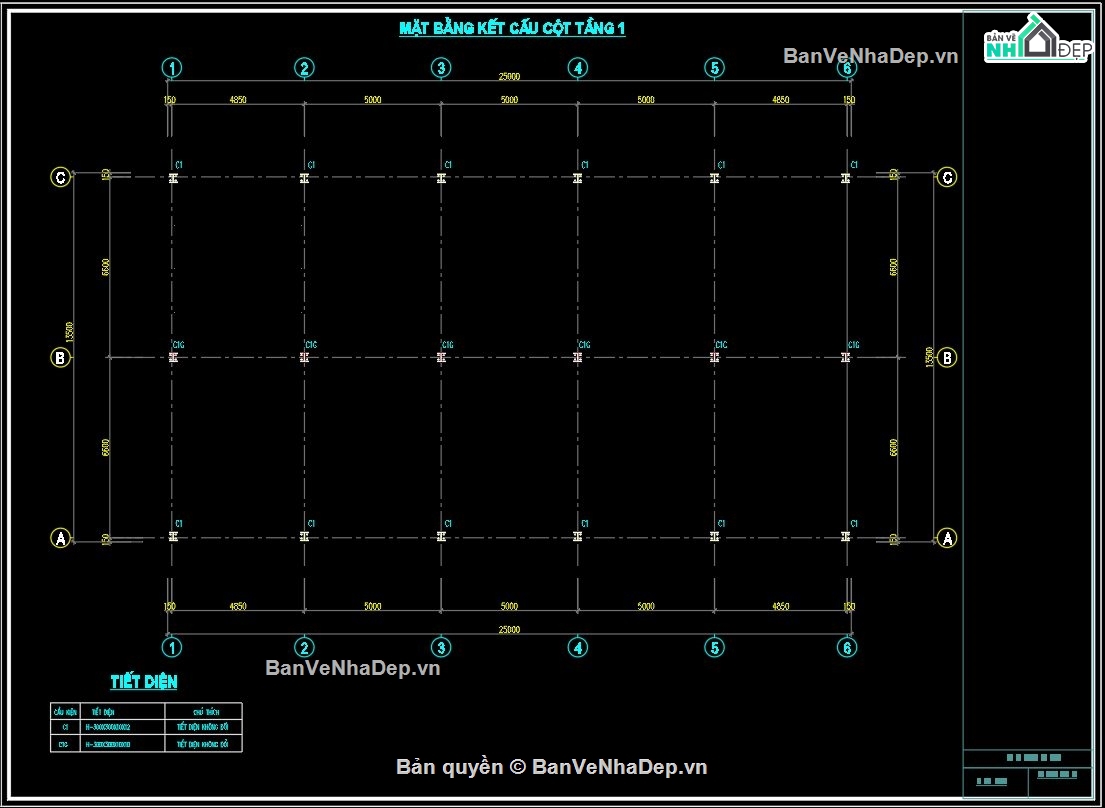

- khoảng cách lưới trục phương dọc nhà: 5m
- khoảng cách lưới trục phương ngang nhà: 6.6m

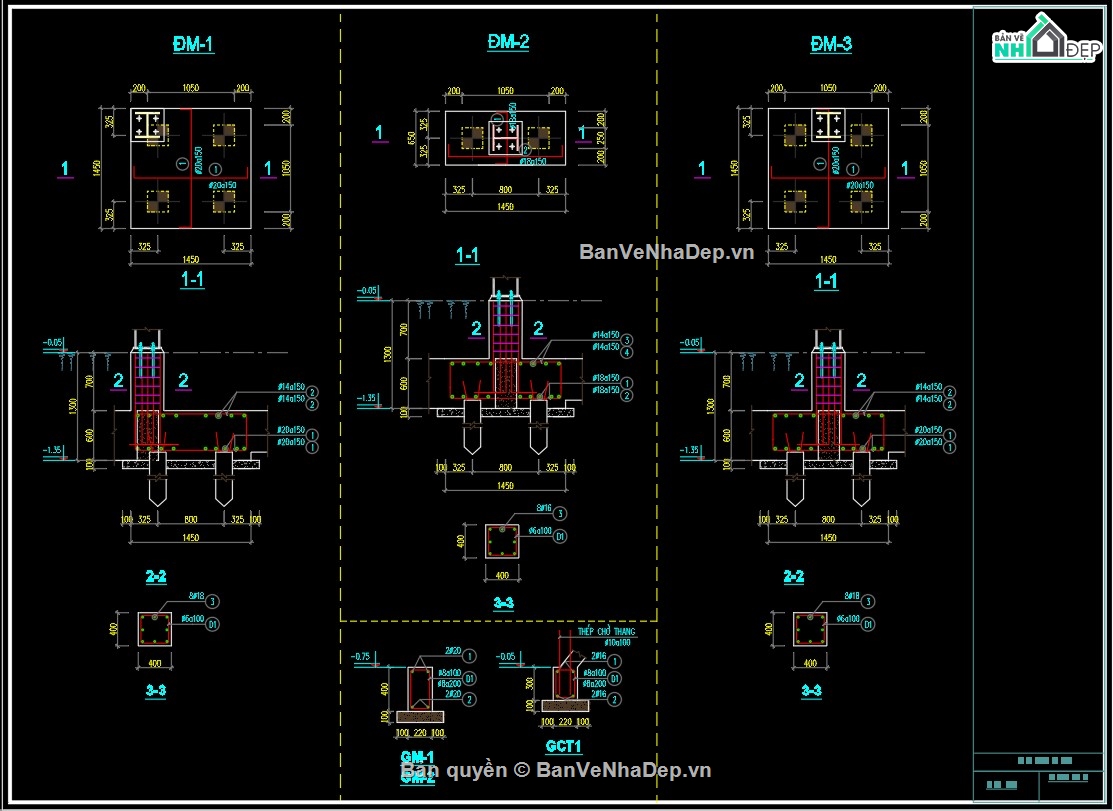

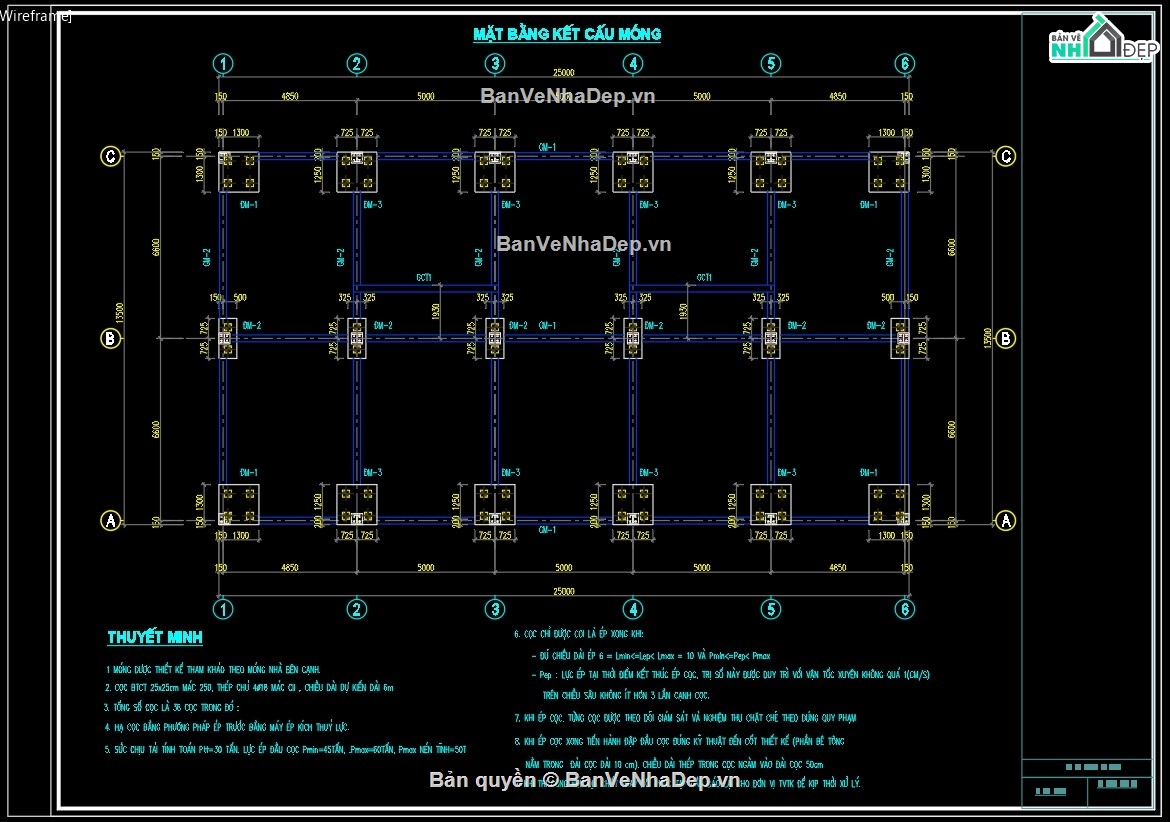

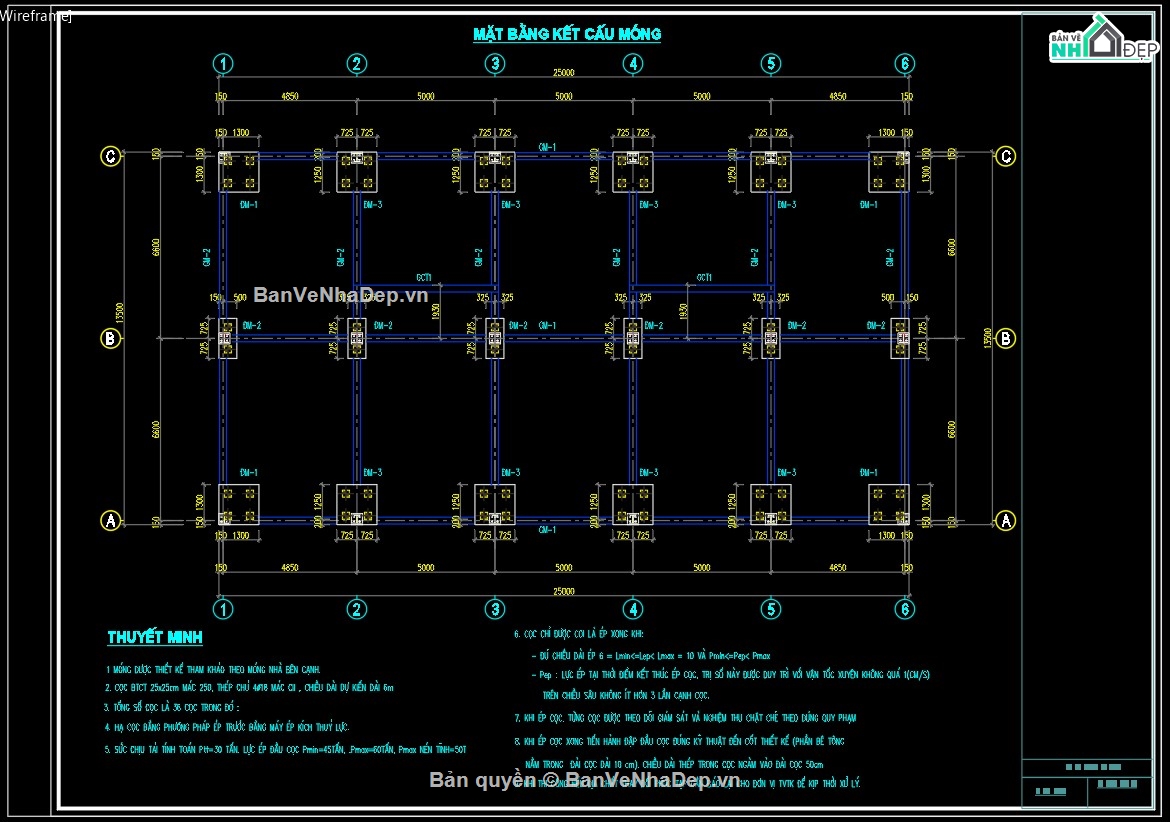

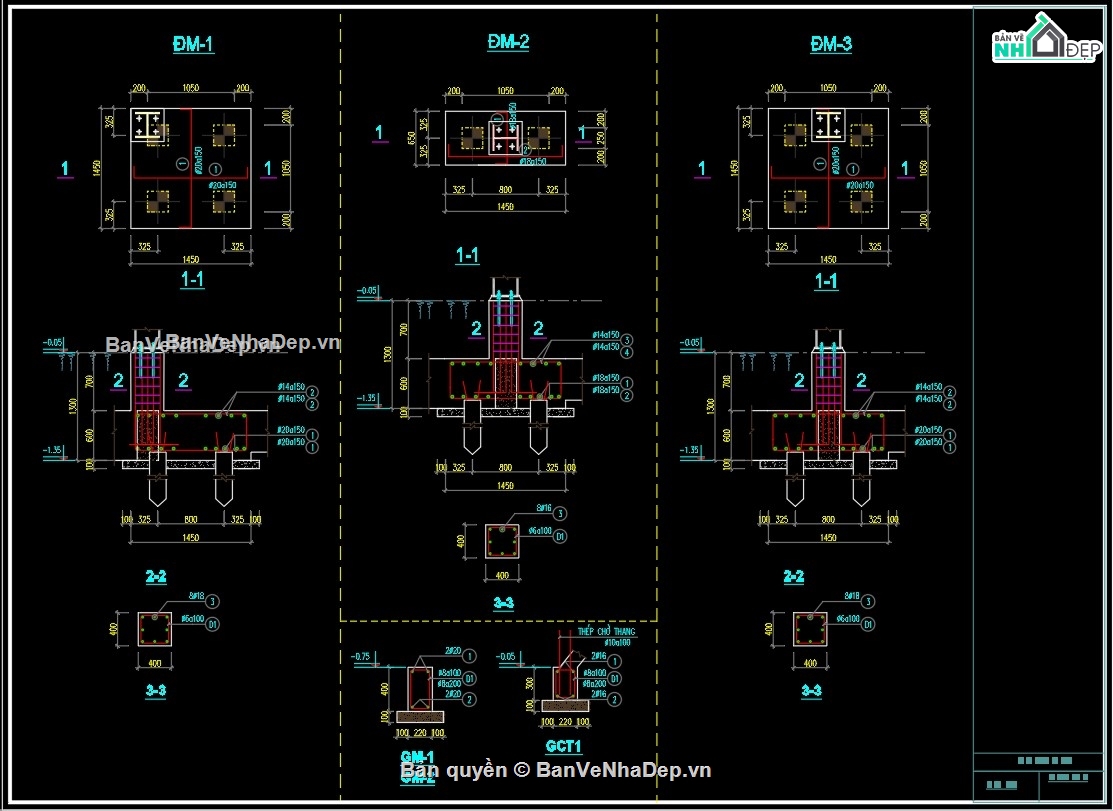

- kết cấu móng cọc vuông bê tông cốt thép 25x25

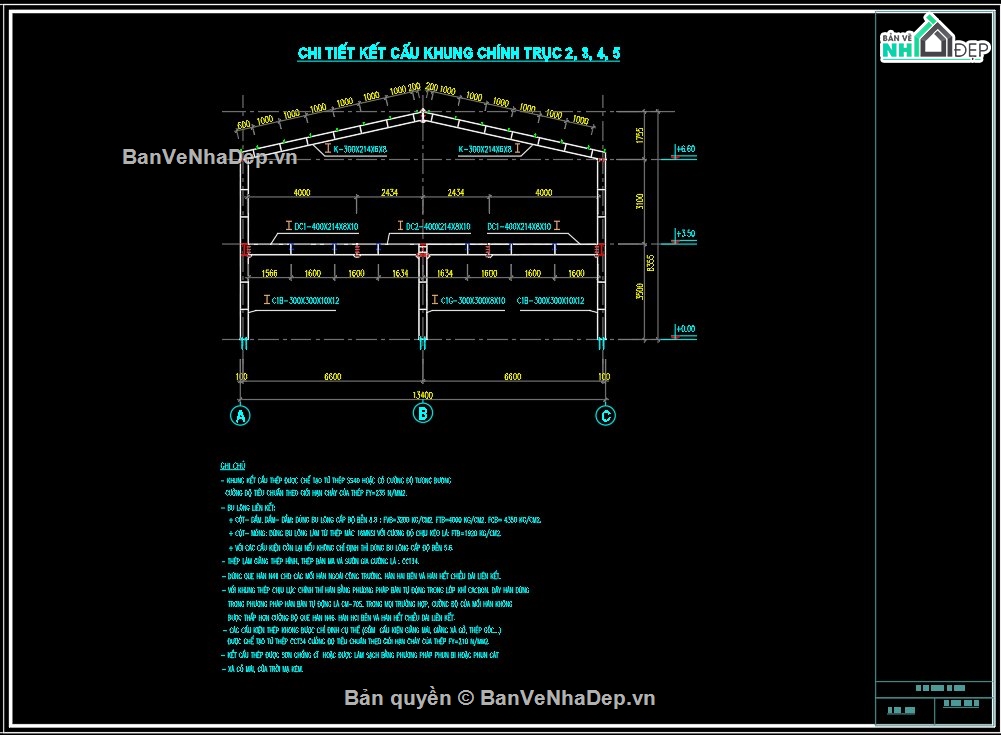

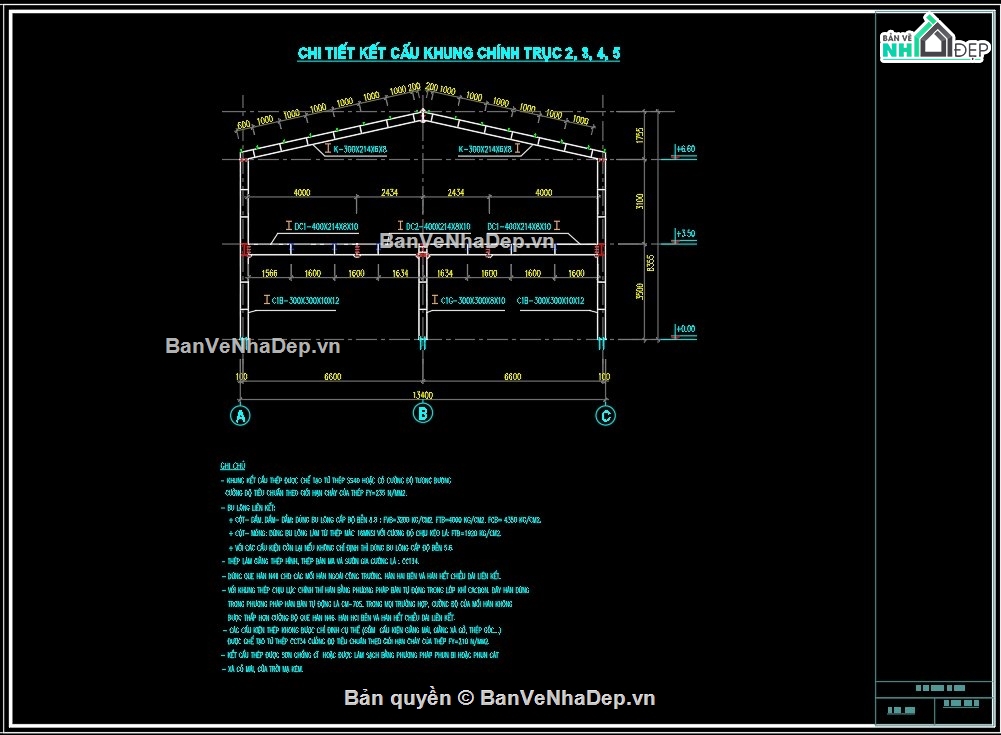

- tiết diện cột khung: h300x300x10x12
- tiết diện cột giữa: h300x300x8x10
- thiết diện dầm chính tầng 2: h400x214x10
- tiết diện dầm phụ: h200x150x6x6
- tiết diện kèo: h300x214x6
- sàn tầng 2: sàn deck dày 120 lưới thép d8@200x200

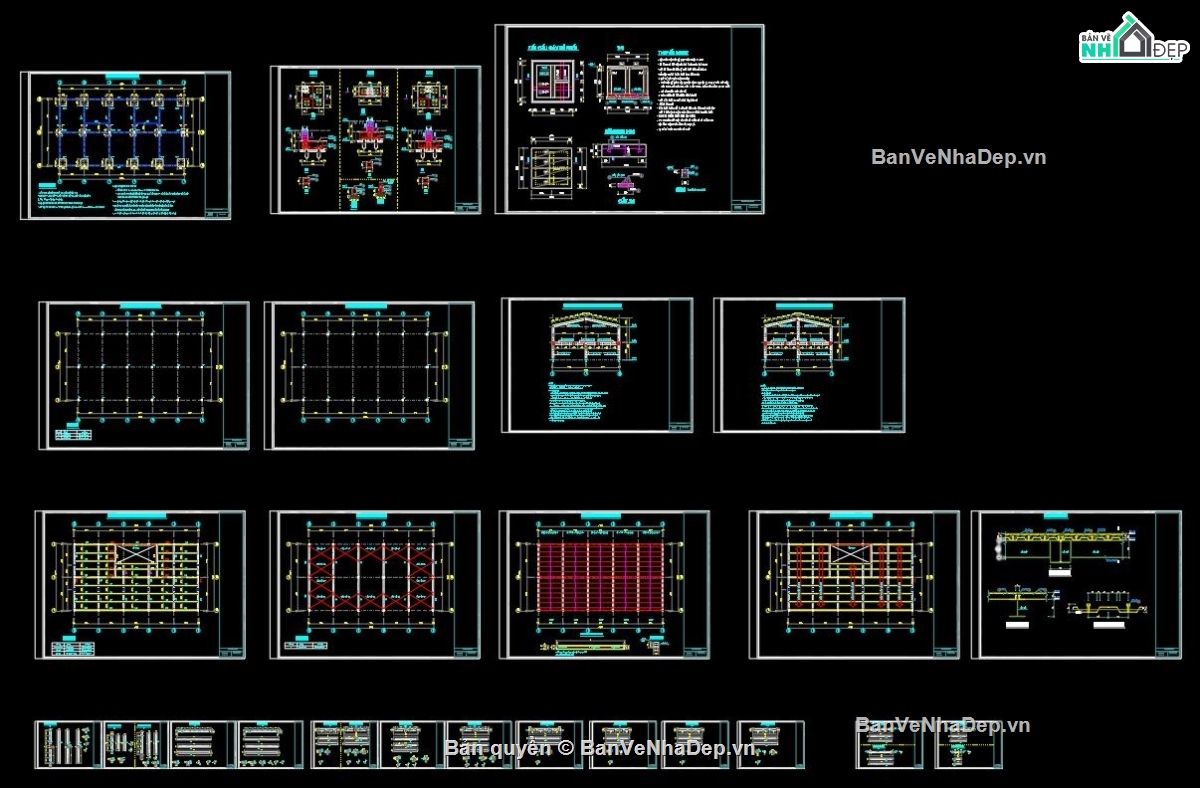

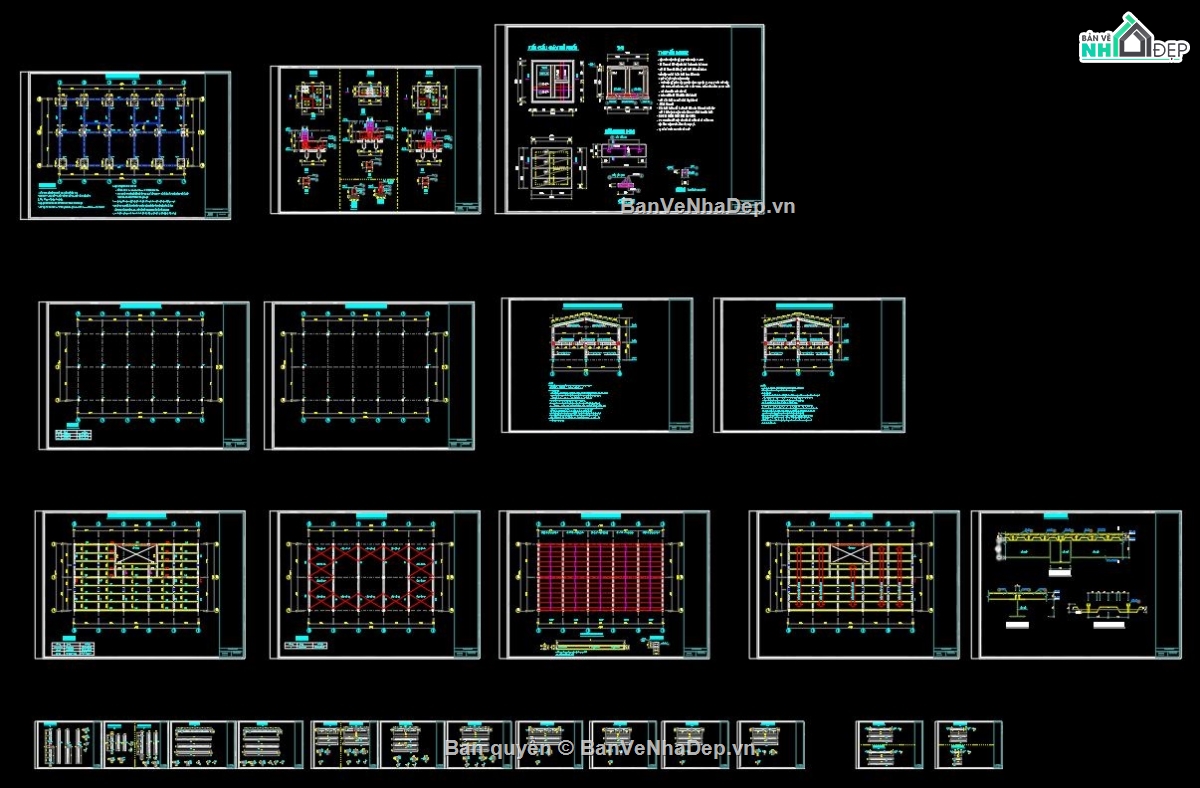

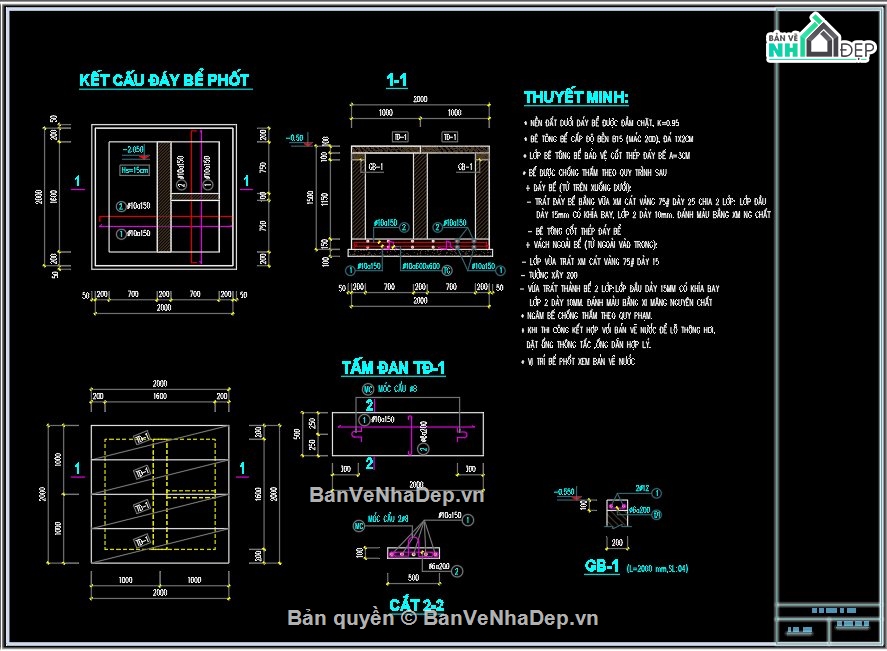

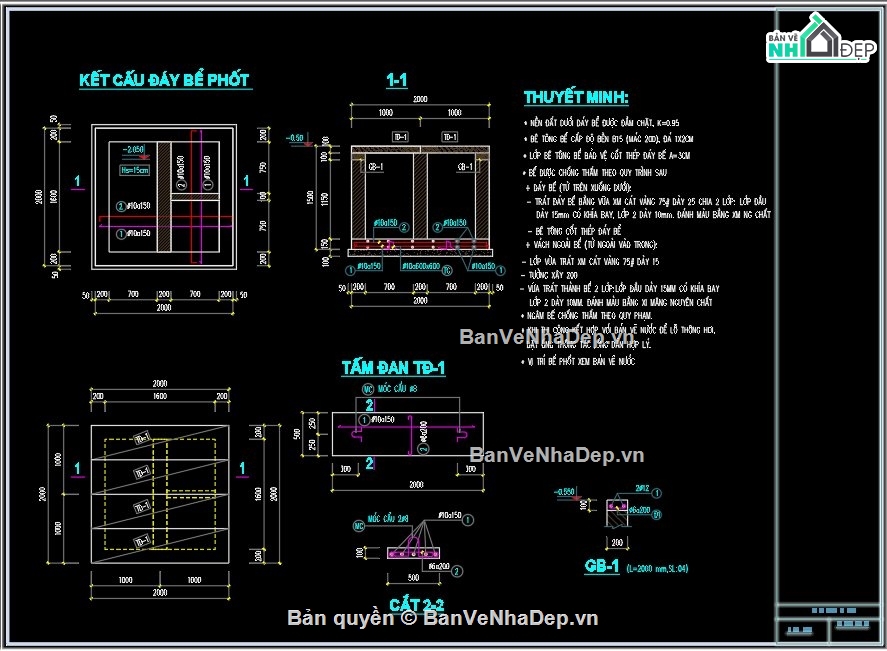

hồ sơ bao gồm: 01 model cad mẫu kết kết cấu nhà máy full chi tiết, shop detail cấu kiện thép hình.
