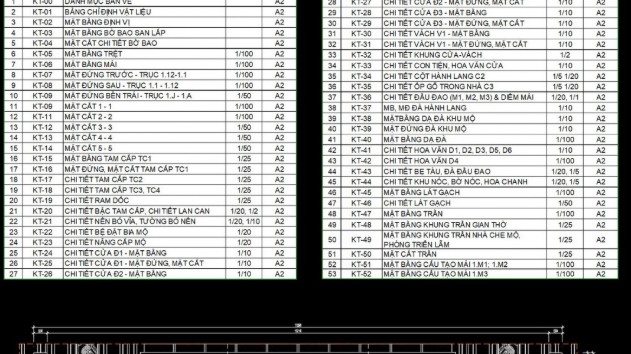

các mẫu bản vẽ chính trong hệ thống hồ sơ
bộ hồ sơ cung cấp cái nhìn toàn diện về hình khối và không gian công trình qua các mẫu bản vẽ tổng thể:

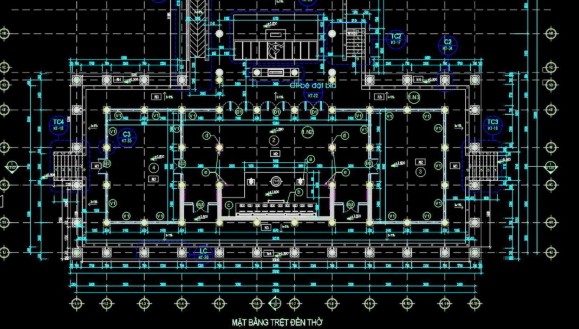

mặt bằng 1 tầng (kt-05): thể hiện rõ bố cục không gian với hệ thống cột cái, cột quân, hành lang bao quanh. cách bố trí gian thờ chính, bệ đặt bia, bậc tam cấp được tính toán chuẩn phong thủy và công năng hành lễ.

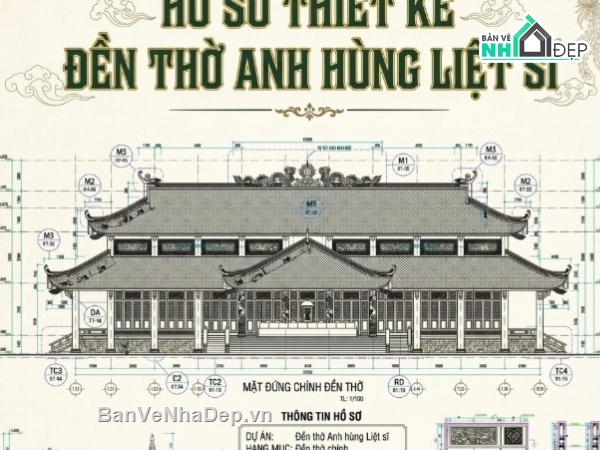

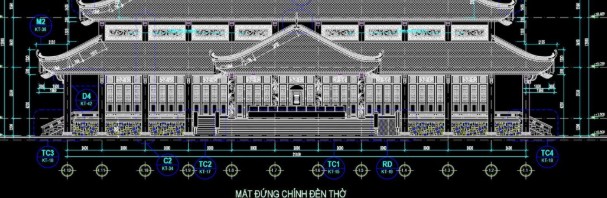

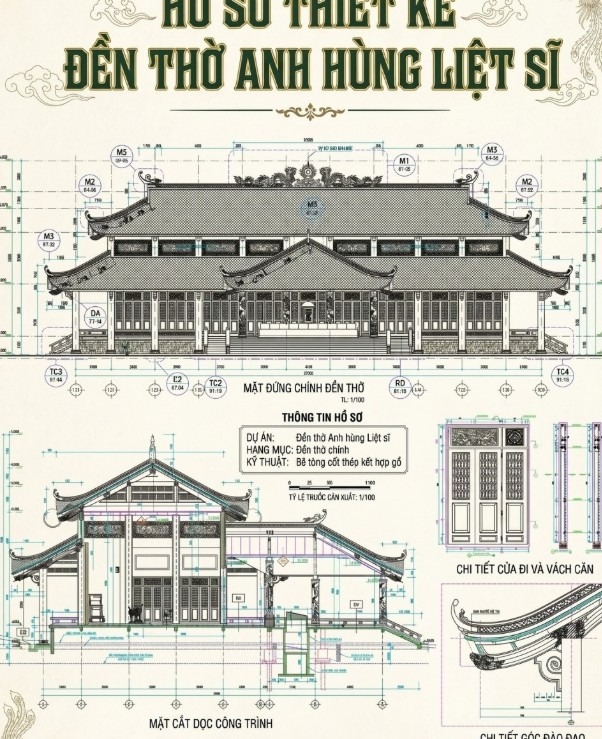

mặt đứng chính (kt-07) & mặt đứng bên: thể hiện tỷ lệ vàng trong kiến trúc cổ. hệ mái chồng diêm đồ sộ, đỉnh mái trang trí "lưỡng long chầu nguyệt", kết hợp với hàng cột hiên và hệ cửa sắt bức bàn tạo nên vẻ đẹp uy nghi.

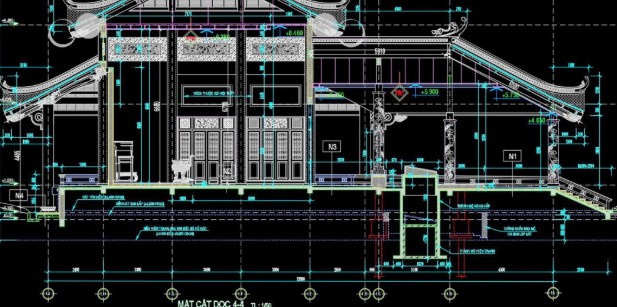

mặt cắt dọc & ngang (kt-11 đến kt-14): bóc tách không gian bên trong, thể hiện rõ cao độ trần, hệ thống vì kèo, kẻ truyền, chồng rường, và tỷ lệ giữa các gian thờ.
kho tàng đầy đủ kiến trúc truyền thống quý giá
điểm đắt giá nhất của tệp hồ sơ này trên tailieukientruc.net không nằm ở các mẫu bản vẽ tổng thể, mà nằm ở hệ thống mẫu bản vẽ đầy đủ kiến trúc và hoa văn. đây là tư liệu "cầm tay chỉ việc" tuyệt vời cho các nghệ nhân thi công thực tế:
hệ thống đầy đủ hoa văn & đầu đao (kẻ ô lưới chuẩn xác)
hồ sơ cung cấp các mẫu bản vẽ (kt-36 đến kt-45) bóc tách từng mẫu họa tiết trang trí:
chi tiết m1, m2, m3: mẫu bản vẽ đầy đủ đầu đao, diềm mái, hoa chanh, đỉnh mái rồng chầu. đặc biệt, các hoa văn vân mây, vảy rồng được đặt trên hệ lưới tọa độ (grid) giúp nghệ nhân đắp vẽ hoặc chạm khắc mộc có thể phóng to chuẩn xác 100% tỷ lệ.
chi tiết hoa văn d1 - d6: các mảng chạm khắc trang trí trên cấu kiện gỗ/đá được vẽ cực kỳ nét và chi tiết.
chi tiết cửa sắt bức bàn (kt-24 đến kt-29)
hệ cửa sắt bức bàn là "linh hồn" của mặt tiền công trình truyền thống. mẫu bản vẽ thể hiện rõ cấu tạo pano đặc, pano rỗng, ván bưng, cấu tạo cối bản lề. các mẫu họa tiết chạm khắc "tứ quý", chữ thọ, hoa lá hóa rồng trên cửa sắt được vẽ tỉ mỉ đến từng đường nét (mặt đứng, mặt cắt dọc, cắt ngang).
chi tiết cột, bệ tàu & hệ đà (kt-16, kt-17, kt-23)
cột hành lang: đầy đủ chân tảng đá hoa sen, tỷ lệ thân cột thu đáy nở đỉnh chuẩn kiến trúc cổ.thiết kế cây xăng
hệ liên kết: các mẫu bản vẽ mặt bằng dưới đà hành lang, đầy đủ bệ tàu, đà đầu đao bóc tách rõ cách liên kết các cấu kiện vươn ra của góc mái đao, đảm bảo tính thẩm mỹ thanh thoát nhưng vẫn vững chãi.
