MÃ BẢN VẼ
67187
Bản vẽ nhà bảo vệ 5x8.2m
Tập hồ sơ thiết kế cad nhà bảo vệ này được thiết kế theo độc đáo hiện đại, sử dụng ngôn ngữ trình bày tiếng anh chuyên ngành kiến trúc, đáp ứng full các tiêu chuẩn kỹ thuật khắt khe nhất.
Ngày đăng: 28/5/2026
File download:
.rar
Dung lượng file:
MB
Phong cách: Hiện đại
Kích thước: ...
CÔNG CỤ THIẾT KẾ:
Autocad
Sketchup
3D Max
Revit
Khác...
CÁC HẠNG MỤC CỦA BẢN VẼ:
Kiến trúc
Kết cấu
Điện
Nước
PCCC
Phối cảnh
Dự toán
Tài liệu
Khác...
NGƯỜI ĐĂNG
Bản vẽ
495
Bộ sưu tập
0
Đánh giá (691)
5/5
Ngày tham gia
9/6/2025
Mô tả chi tiết
hồ sơ bao gồm tổng hợp các thiết kế cad (.dwg) chi tiết:
ground floor plan: mặt bằng tầng trệt, định vị thiết bị và kích thước thiết kế thông thủy.

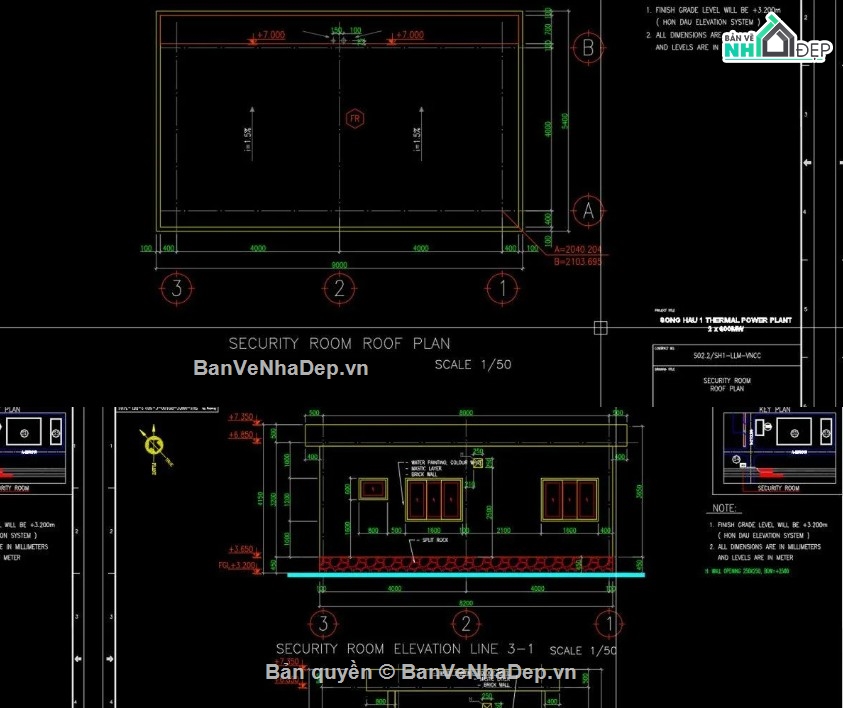

roof plan: mặt bằng mái, hướng dốc thoát nước.
elevations (line 3-1, b-a): các thiết kế mặt đứng chính và mặt bên, thể hiện hình khối kiến trúc.

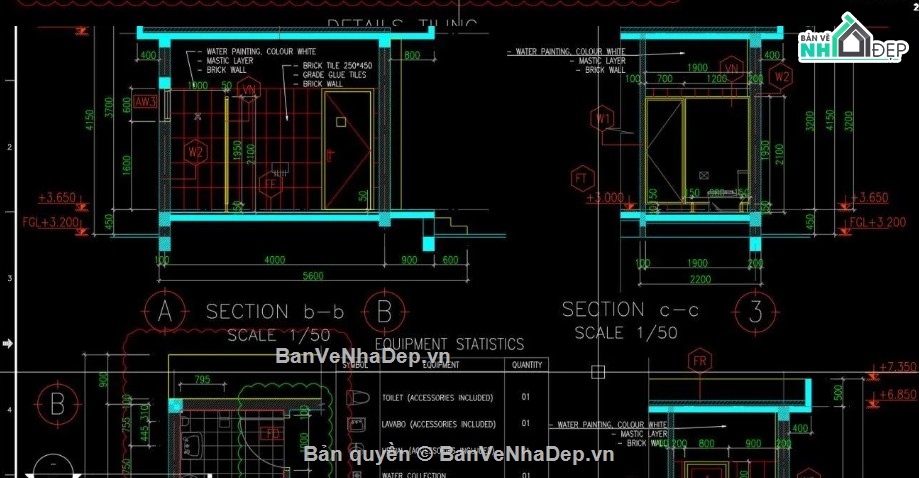

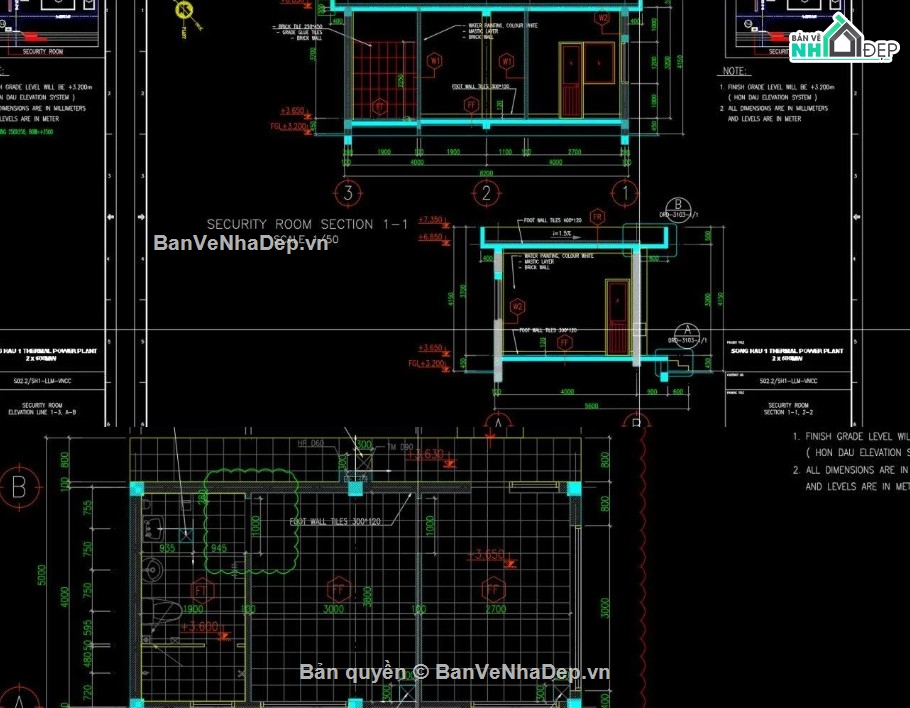

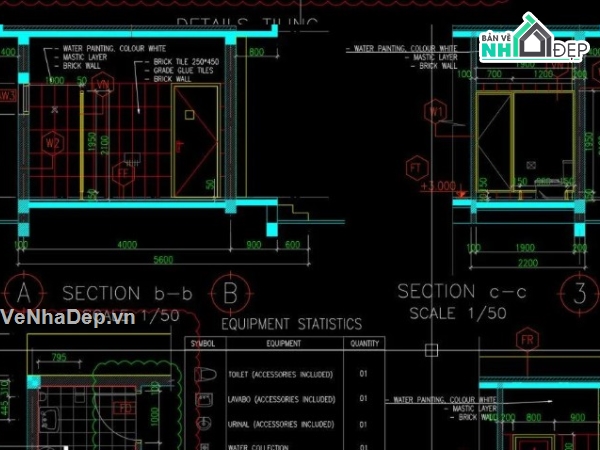

sections (1-1, 2-2): mặt cắt kỹ thuật đầy đủ qua tường, mái và móng.
door & window schedule: bảng thống kê đầy đủ quy cách, vật liệu và số lượng cửa.
equipment statistics: gồm thống kê thiết bị vệ sinh và vật tư đi kèm.
