MÃ BẢN VẼ
67996
Bản vẽ nhà phố 3 tầng 4.3x16m full kiến trúc, kết cấu, điện nước và Sketchup
Bản vẽ nhà phố 3 tầng 4.3x16m đầy đủ kiến trúc, kết cấu, điện nước và SketchUp, phù hợp tham khảo thiết kế và triển khai thi công.
Ngày đăng: 27/8/2026
File download:
Nhà phố 3 tầng 4.3x16m.rar
Dung lượng file:
53.7 MB
Phong cách: Hiện đại
Kích thước: Rộng 4,3m, Dài 16m, DT 68,8m2
CÔNG CỤ THIẾT KẾ:
Autocad
Sketchup
3D Max
Revit
Khác...
CÁC HẠNG MỤC CỦA BẢN VẼ:
Kiến trúc
Kết cấu
Điện
Nước
PCCC
Phối cảnh
Dự toán
Tài liệu
Khác...
NGƯỜI ĐĂNG
Bản vẽ
536
Bộ sưu tập
4
Đánh giá (649)
4/5
Ngày tham gia
16/11/2017
Mô tả chi tiết
Chia sẻ bộ hồ sơ thiết kế nhà phố 3 tầng kích thước 4.3x16m, phù hợp với dạng nhà ống mặt tiền hẹp phổ biến tại đô thị. Công trình được bố trí công năng hợp lý, khai thác hiệu quả chiều sâu khu đất và đáp ứng nhu cầu sinh hoạt tiện nghi của gia đình.

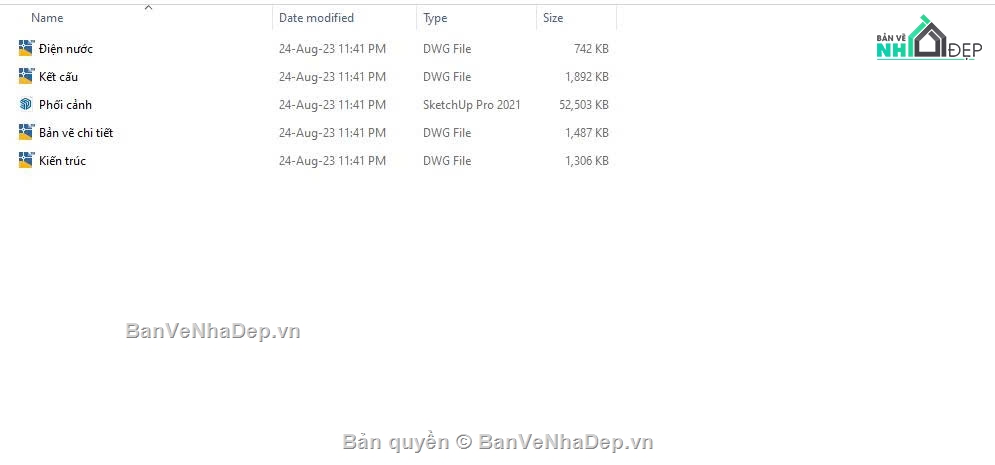

Hồ sơ bao gồm:
-

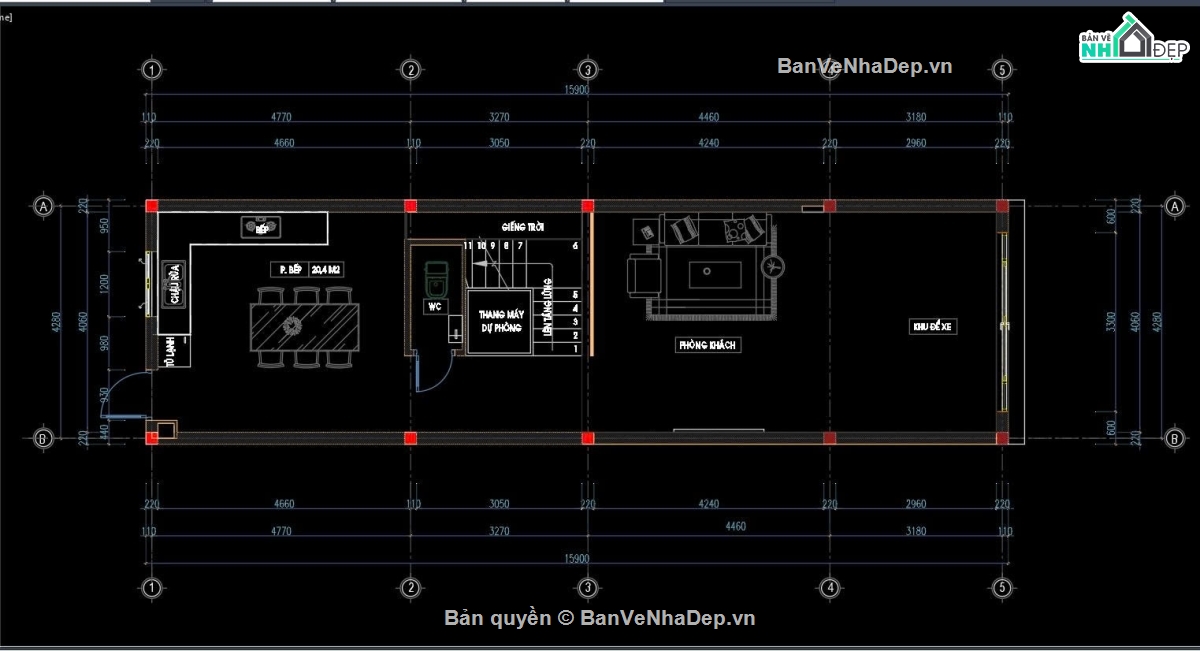

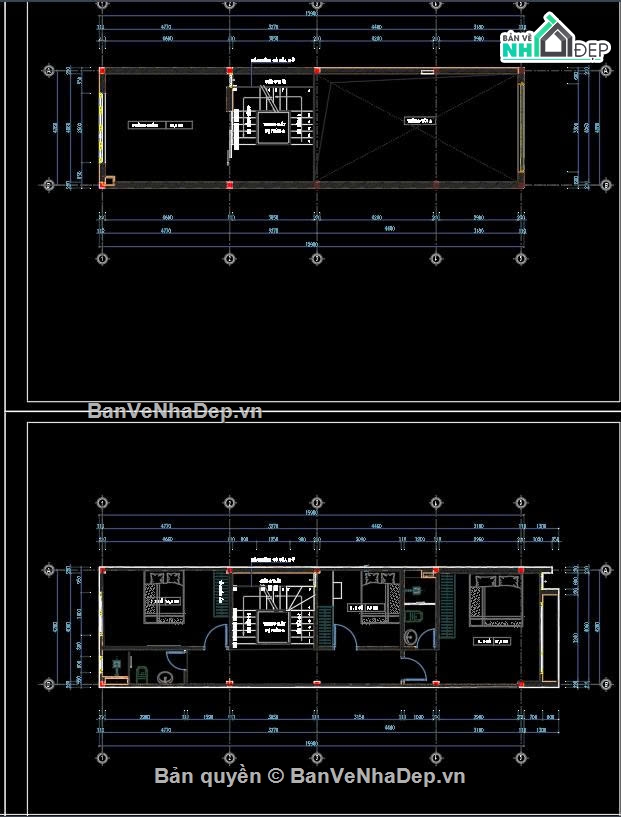

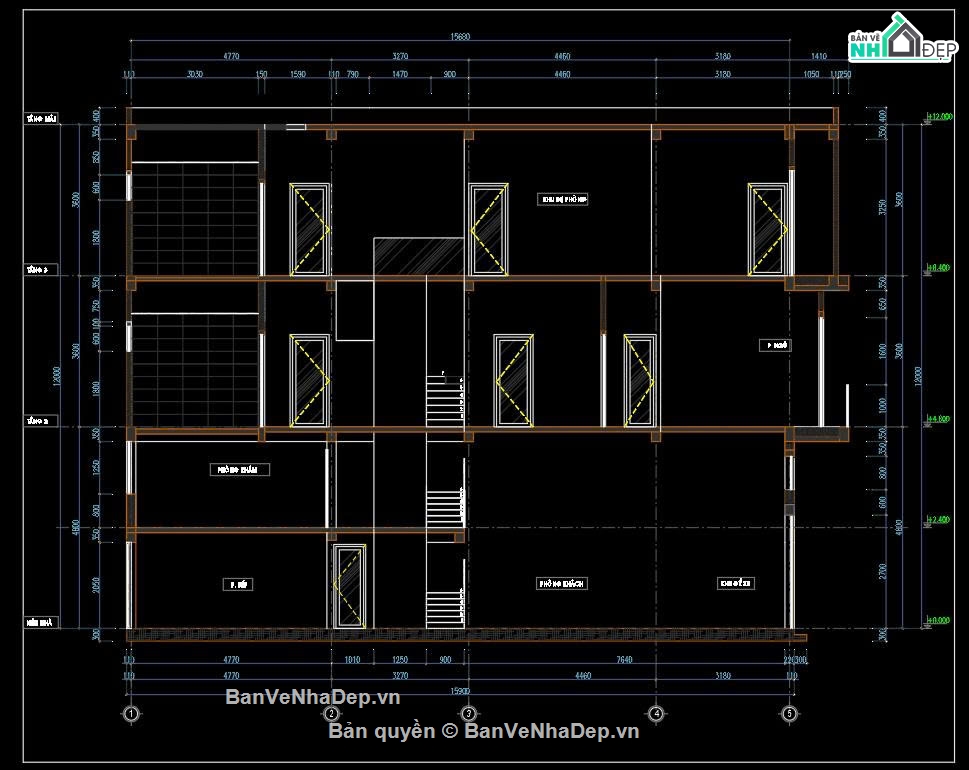

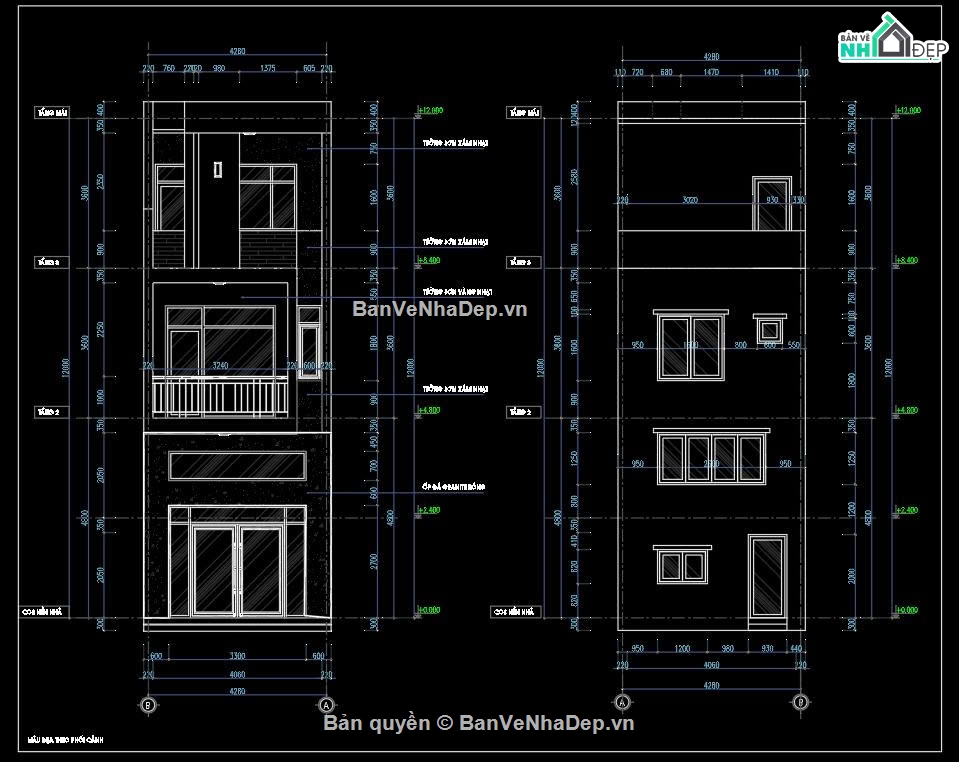

Bản vẽ kiến trúc: mặt bằng các tầng, mặt đứng, mặt cắt, mặt bằng mái, cầu thang, cửa và các chi tiết kiến trúc.
-
Bản vẽ kết cấu: móng, cột, dầm, sàn, cầu thang và các cấu kiện liên quan.
-
Bản vẽ điện: hệ thống chiếu sáng, công tắc, ổ cắm và bố trí thiết bị điện.
-
Bản vẽ cấp thoát nước: đường ống cấp nước, thoát nước, thiết bị vệ sinh và các chi tiết kỹ thuật.
-

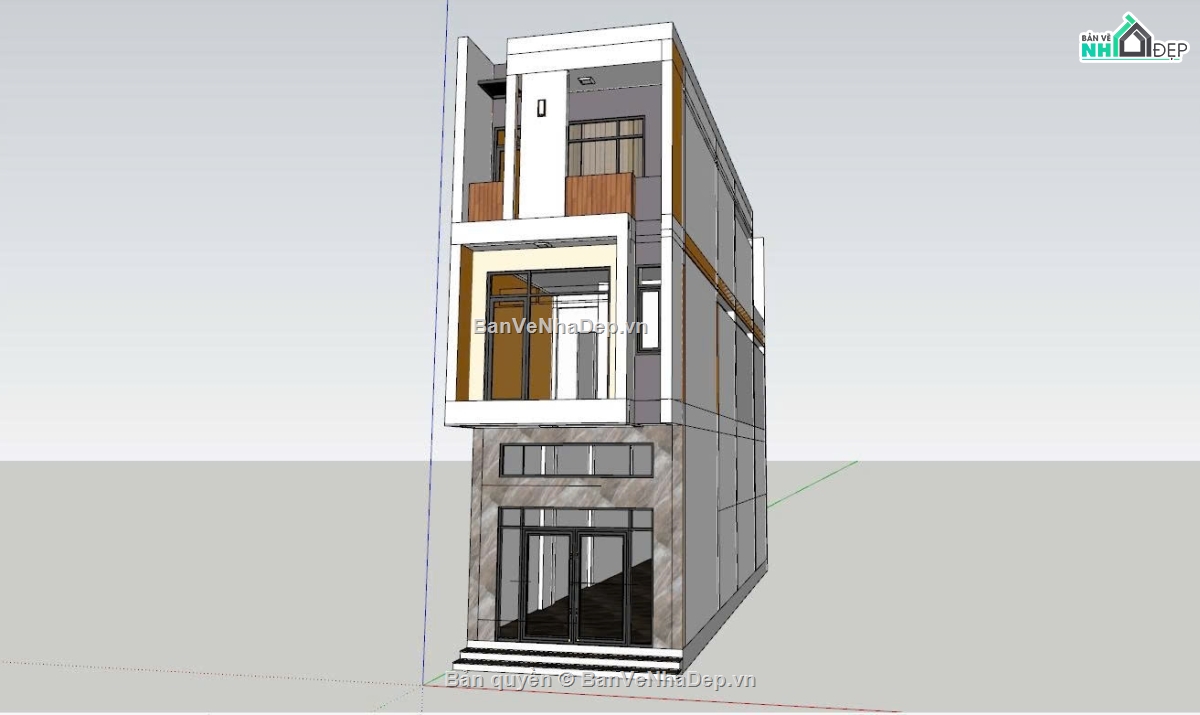

File mô hình SketchUp hỗ trợ quan sát trực quan hình khối, không gian và thuận tiện chỉnh sửa phương án thiết kế.
Bộ hồ sơ là nguồn tài liệu hữu ích cho kiến trúc sư, kỹ sư, sinh viên và chủ nhà tham khảo khi thiết kế hoặc triển khai thi công nhà phố 3 tầng mặt tiền 4.3m.
