1. Thông tin tổng quan công trình
Loại hình: Nhà thi đấu thể thao đa năng (Phục vụ Futsal, Bóng rổ, Cầu lông, Bóng chuyền...).
Quy mô: 1 tầng chính.
Giải pháp kiến trúc: Phong cách hiện đại, sử dụng hệ vách kính lớn kết hợp các mảng miếng hình học mạnh mẽ.
Giải pháp kết cấu: Hệ khung cột bê tông cốt thép kết hợp mái dàn vì kèo thép vượt nhịp lớn (Large Span Steel Truss).
2. Chi tiết các hạng mục bản vẽ trong hồ sơ

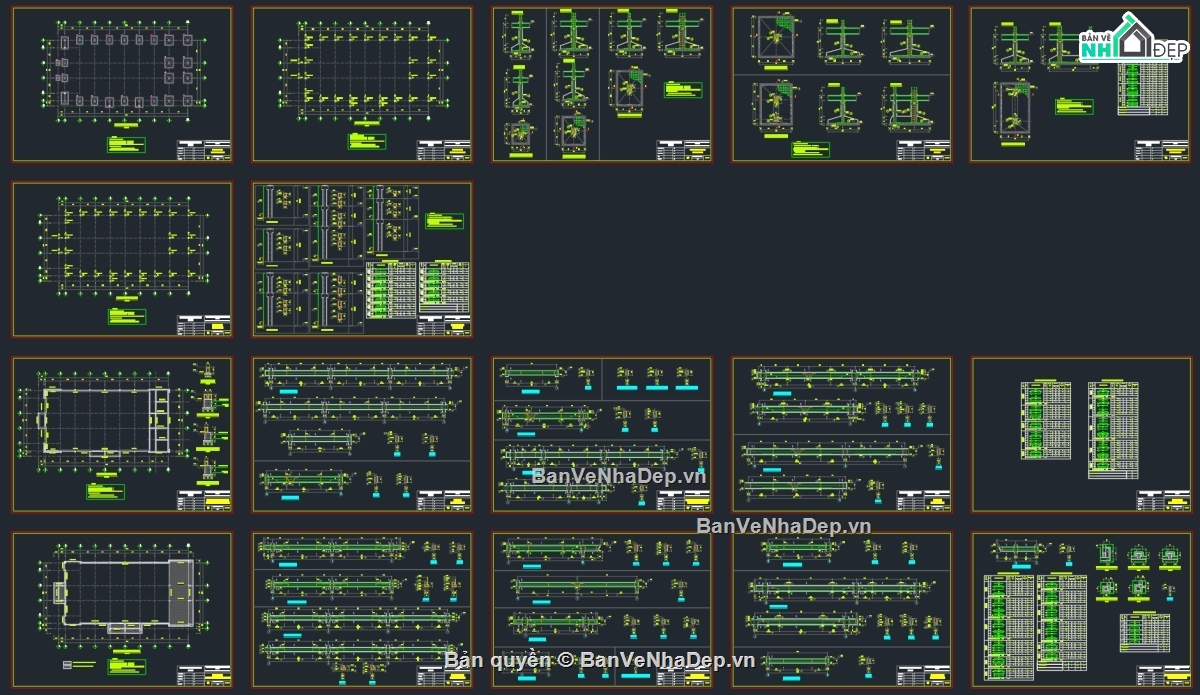

Hồ sơ bao gồm đầy đủ các phân đoạn triển khai từ tổng thể đến chi tiết:

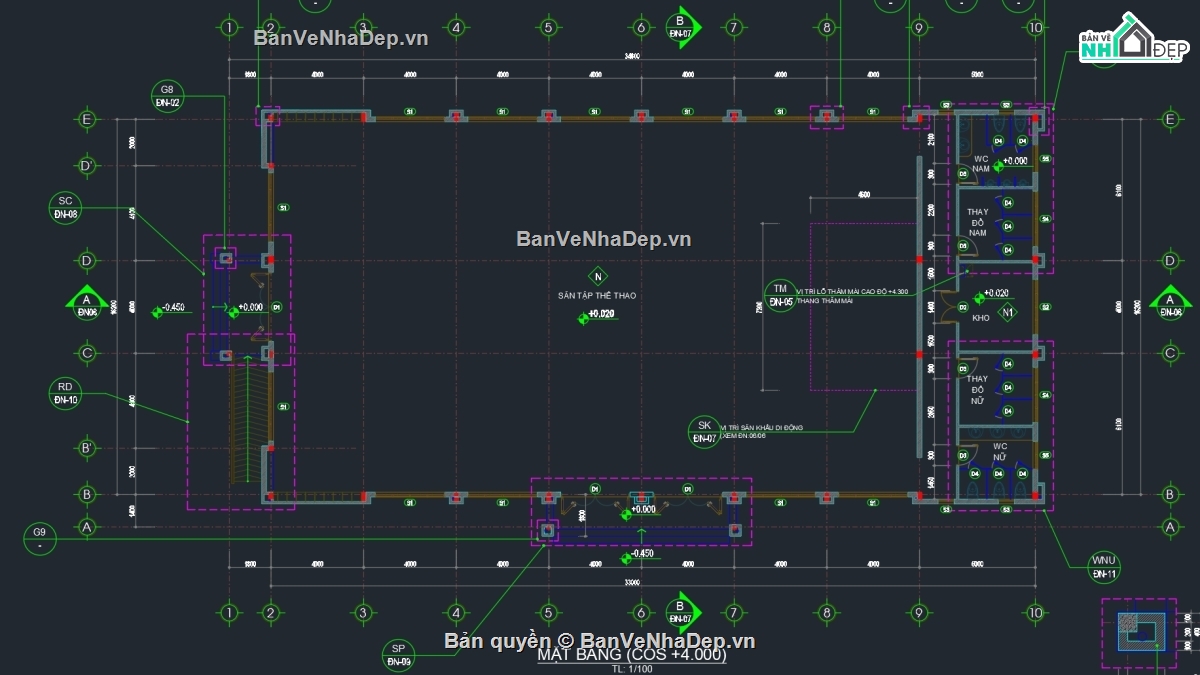

Mặt bằng công năng (+0.000): Bố trí sân tập và khu vệ sinh/thay đồ quy mô lớn.

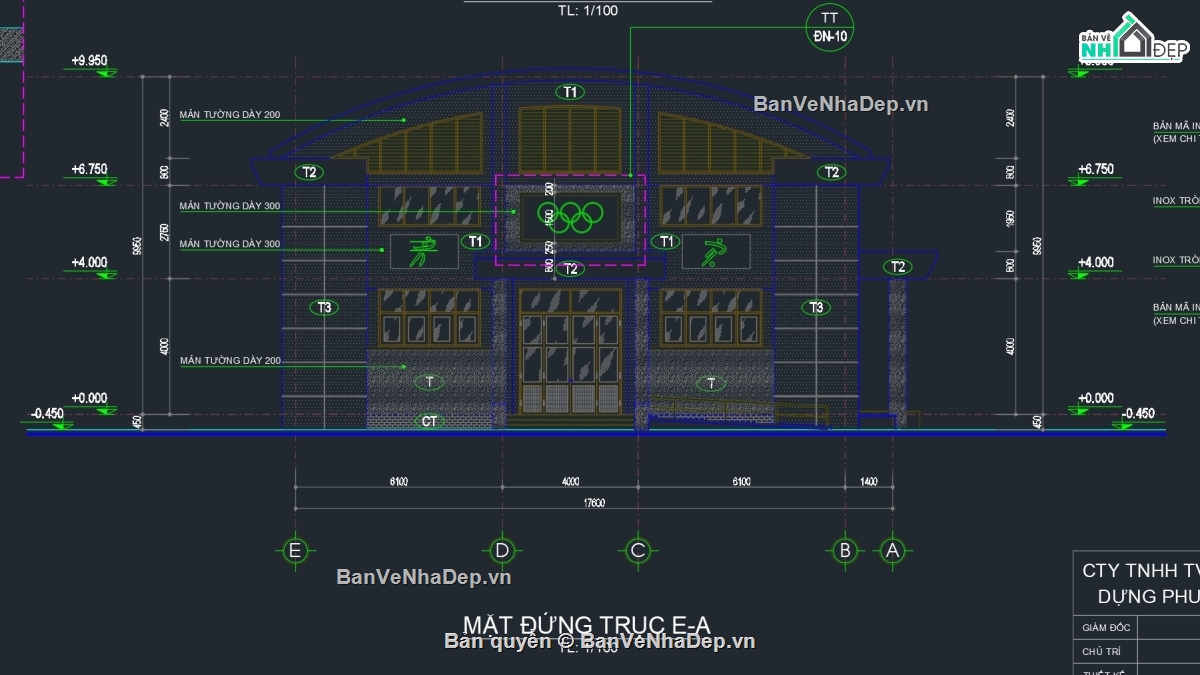

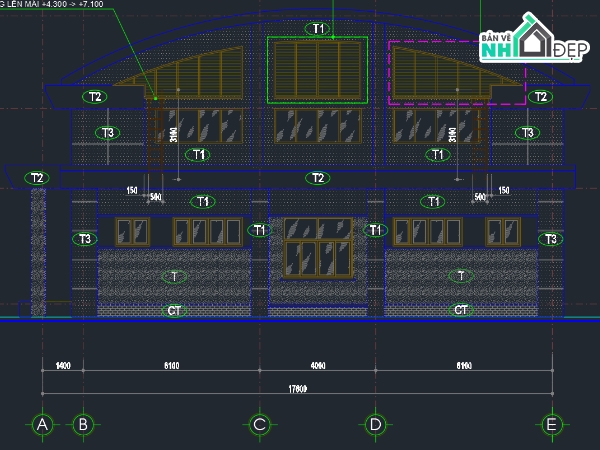

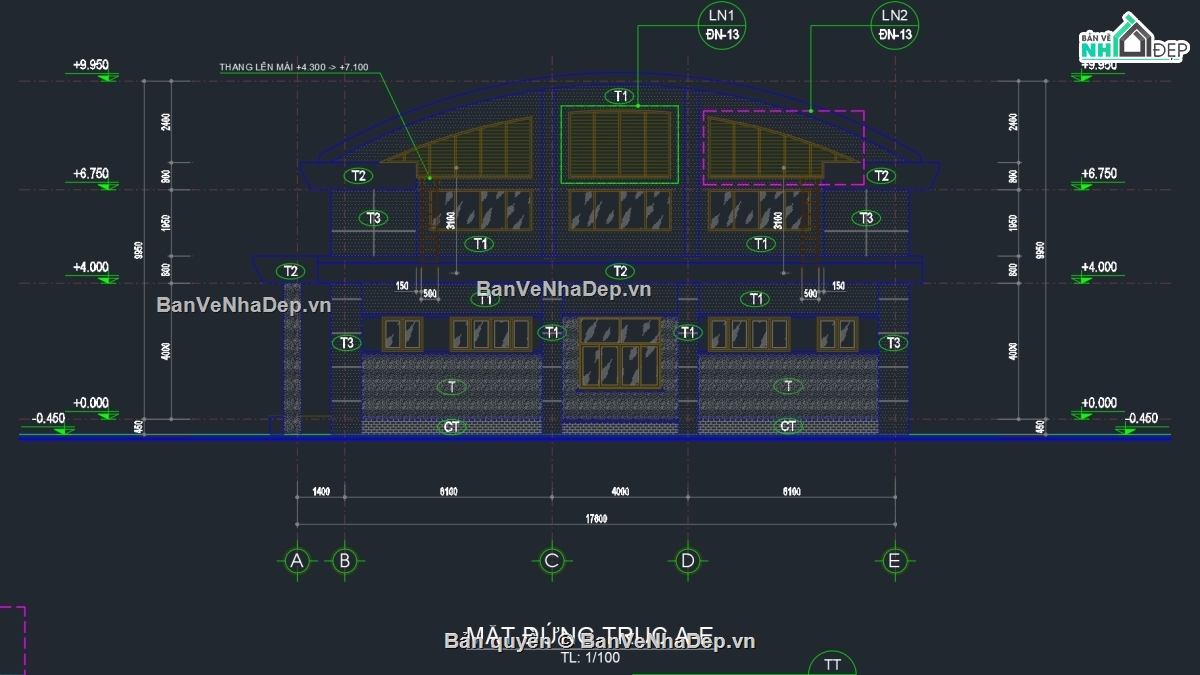

Mặt đứng & Mặt cắt: Thể hiện rõ cao độ công trình (đỉnh mái +9.950m), hệ mái dàn thép chịu lực.
Mặt bằng lát sàn: Phân tách rõ ràng các vật liệu sàn (Sàn Epoxy, gạch ceramic, gạch chống trơn khu WC).

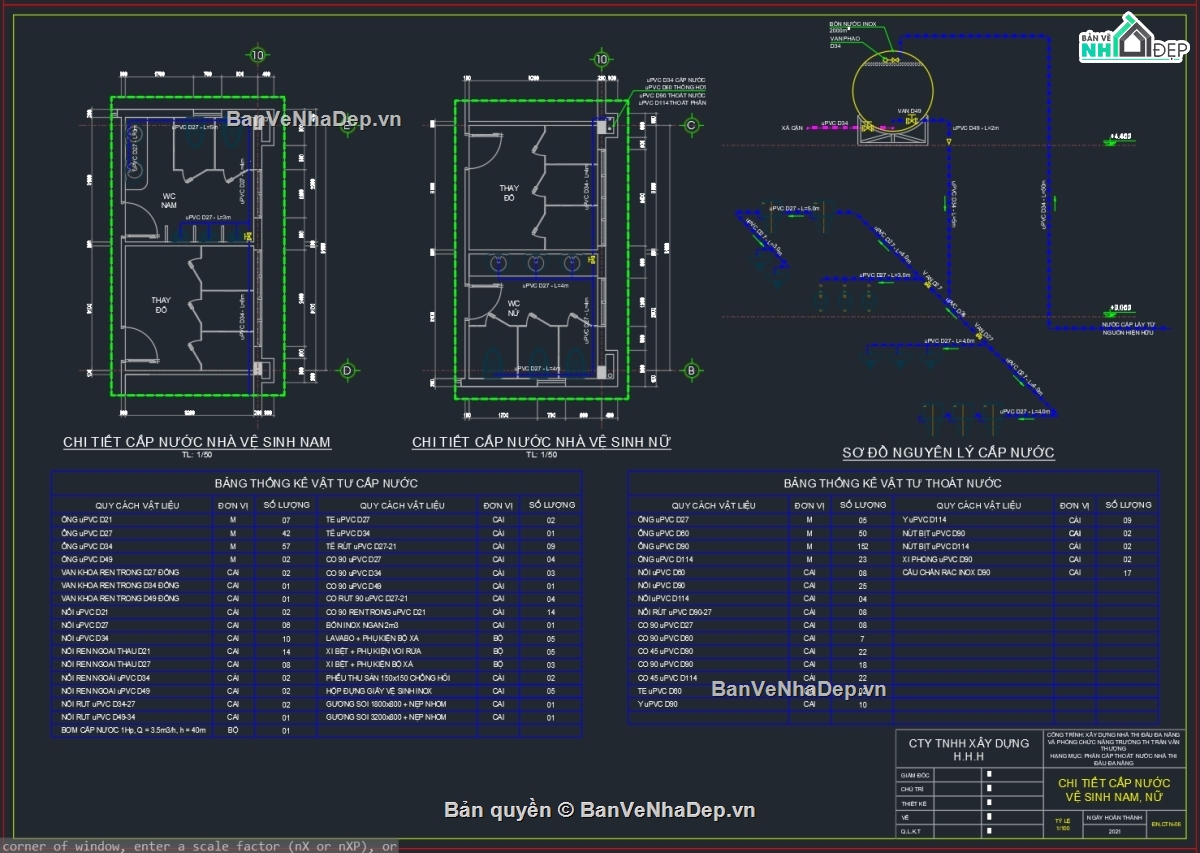

Hồ sơ chi tiết khu vệ sinh: Triển khai chi tiết vách ngăn Compact/MFC, hệ thống thoát sàn và bố trí thiết bị vệ sinh (Schedules).
Chi tiết Lan can: Bản vẽ chi tiết cấu tạo thang bộ, tay vịn inox và các chi tiết liên kết cơ khí.
3. Ưu điểm nổi bật của bộ file
Tính thực tiễn: Bản vẽ được trình bày sạch sẽ, đúng quy chuẩn kỹ thuật xây dựng, đầy đủ các ghi chú (Legend) và thống kê vật liệu.
Giải pháp vượt nhịp: Đây là tư liệu tốt để nghiên cứu về cách thiết kế hệ mái thép cho các không gian rộng không cột giữa.
Đầy đủ chi tiết nhỏ: Từ chi tiết ốp đá, vách ngăn vệ sinh đến chi tiết tay vịn đều được triển khai tỉ mỉ, giúp người xem hiểu rõ cách cấu tạo thực tế.
Định dạng file: .DWG (AutoCAD) Dung lượng: Tối ưu, quản lý theo Layer chuyên nghiệp.
Lưu ý: Đây là bộ hồ sơ thiết kế chất lượng cao (file trả phí), đảm bảo tính chuyên môn và thẩm mỹ cao nhất cho người sử dụng.
