MÃ BẢN VẼ
47454

Bản vẽ nhà xưởng thiết kế kết cấu thép nhà kho khung Zamil 2 tầng kích thước 16.2x36.2m

  (1 Nhận xét)     Viết đánh giá        0     1     30

File autocad bản vẽ nhà xưởng sản xuất 2 tầng khung thép tiền chế nhà kho thiết kế sàn liên hợp 16x36m

Danh mục: Nhà xưởng
Ngày đăng: 07/7/2024
File download: Kho nha xuong nha may san xuat 2 tang 16.2x36.2m.rar
Dung lượng file: 6.36 MB
Phong cách: Chưa xác định
Kích thước: Rộng 16,2m, Dài 36,2m, DT 586,4m2
CÔNG CỤ THIẾT KẾ:
Autocad
Sketchup
3D Max
Revit
Khác...
CÁC HẠNG MỤC CỦA BẢN VẼ:
Kiến trúc
Kết cấu
Điện
Nước
PCCC
Phối cảnh
Dự toán
Tài liệu
Khác...

NGƯỜI ĐĂNG
(Hạng vàng)
Xem trang
bản vẽ nhà
Bản vẽ
259
bộ sưu tập bản vẽ nhà
Bộ sưu tập
0
đánh giá mẫu bản vẽ
Đánh giá (601)
5/5
ngày tham gia bản vẽ nhà đẹp
Ngày tham gia
25/2/2023

Mô tả chi tiết

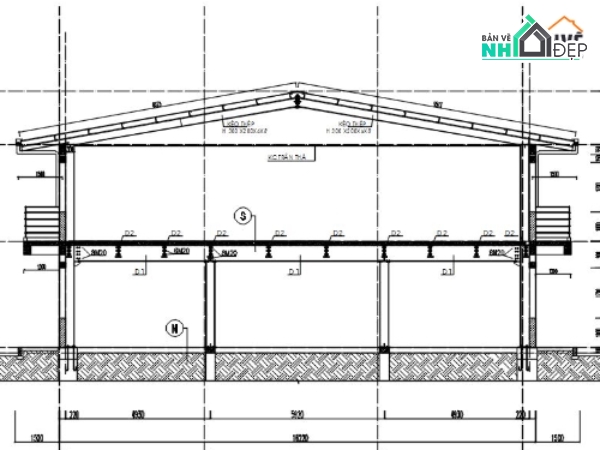

Hồ sơ bản vẽ thiết kế nhà xưởng kết cấu khung thép tiền chế 2 tầng sàn deck kích thước 16.2x36.2m

Thông số thiết kế như sau:

- Dọc nhà: 7.09 + 7.2x3 + 7.09

- Ngang nhà tầng 1: 4.93 + 5.92 + 4.93

- Ngang nhà tầng 2 (nhịp nhà): 15.78m

- Cao độ tầng: +3.60m

- Cao độ đỉnh kèo: 8.77m

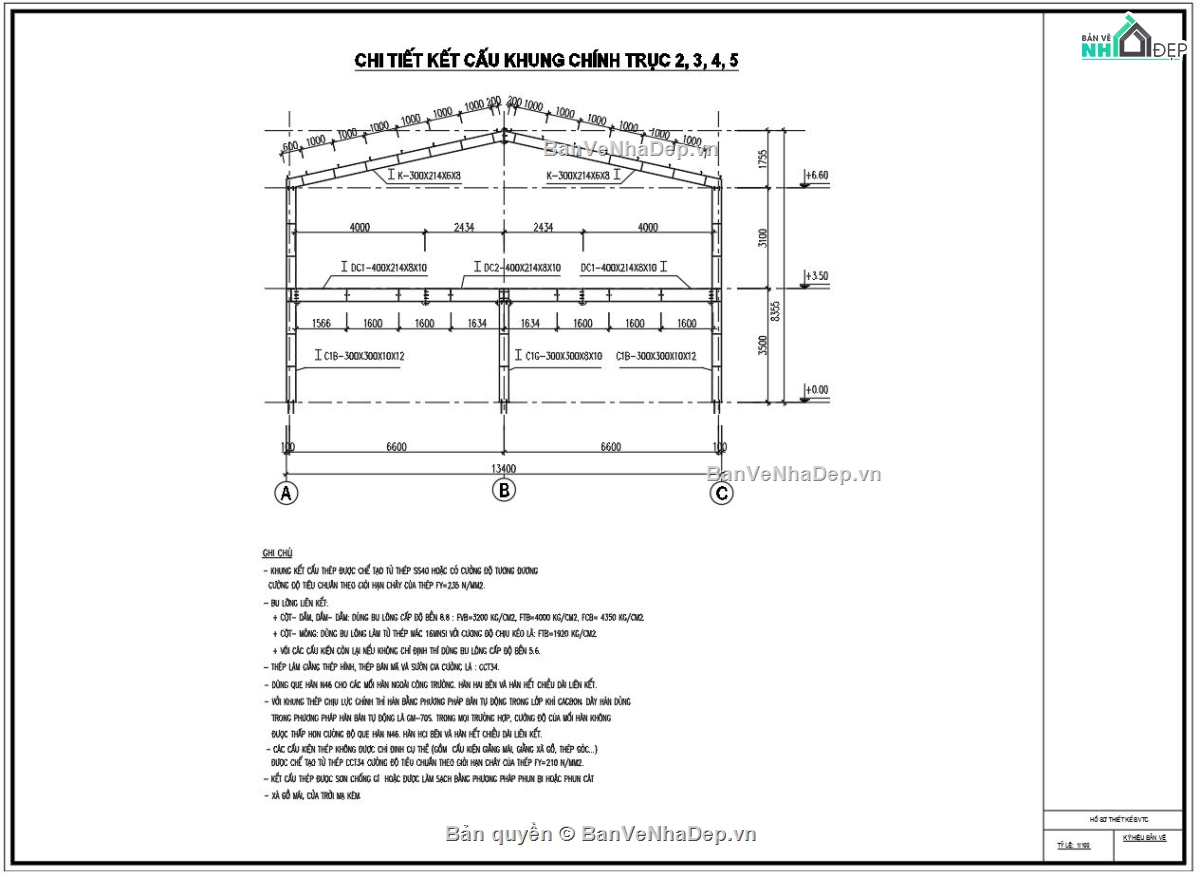

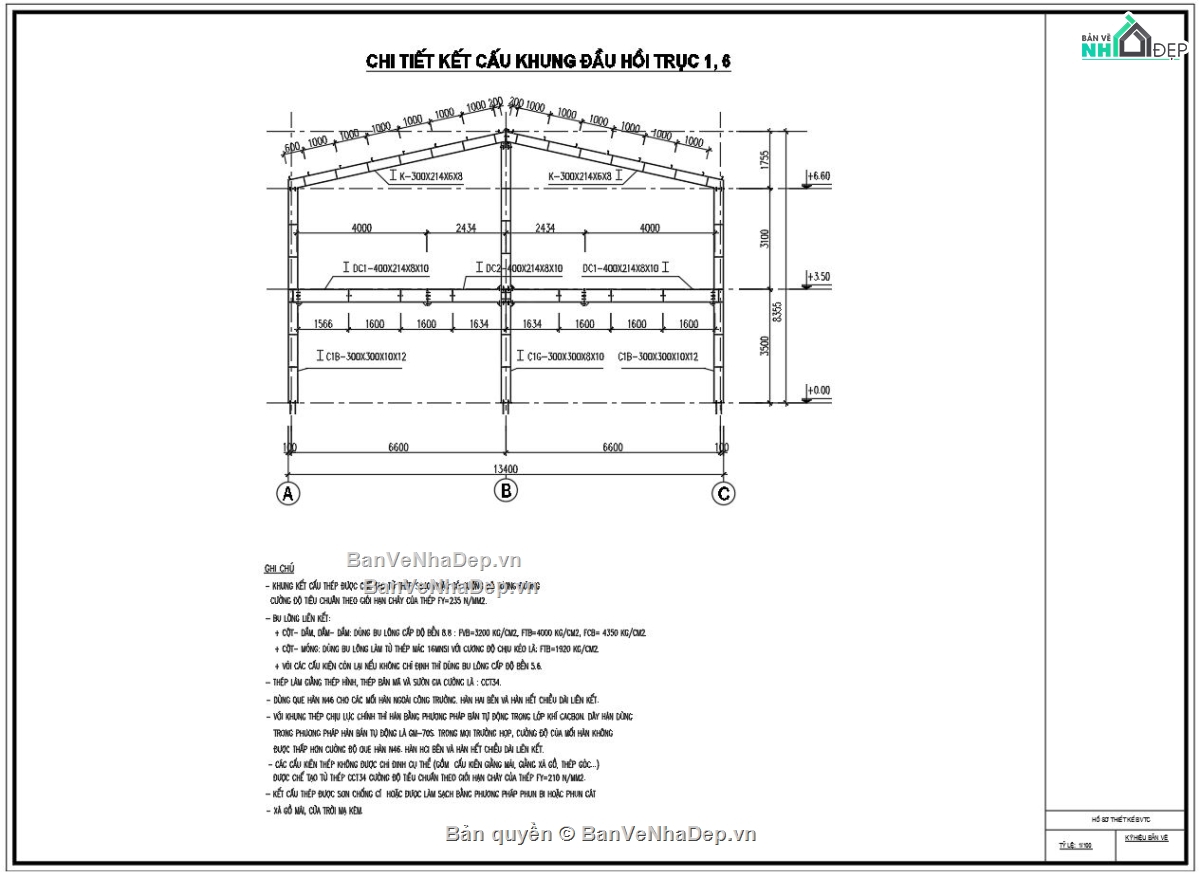

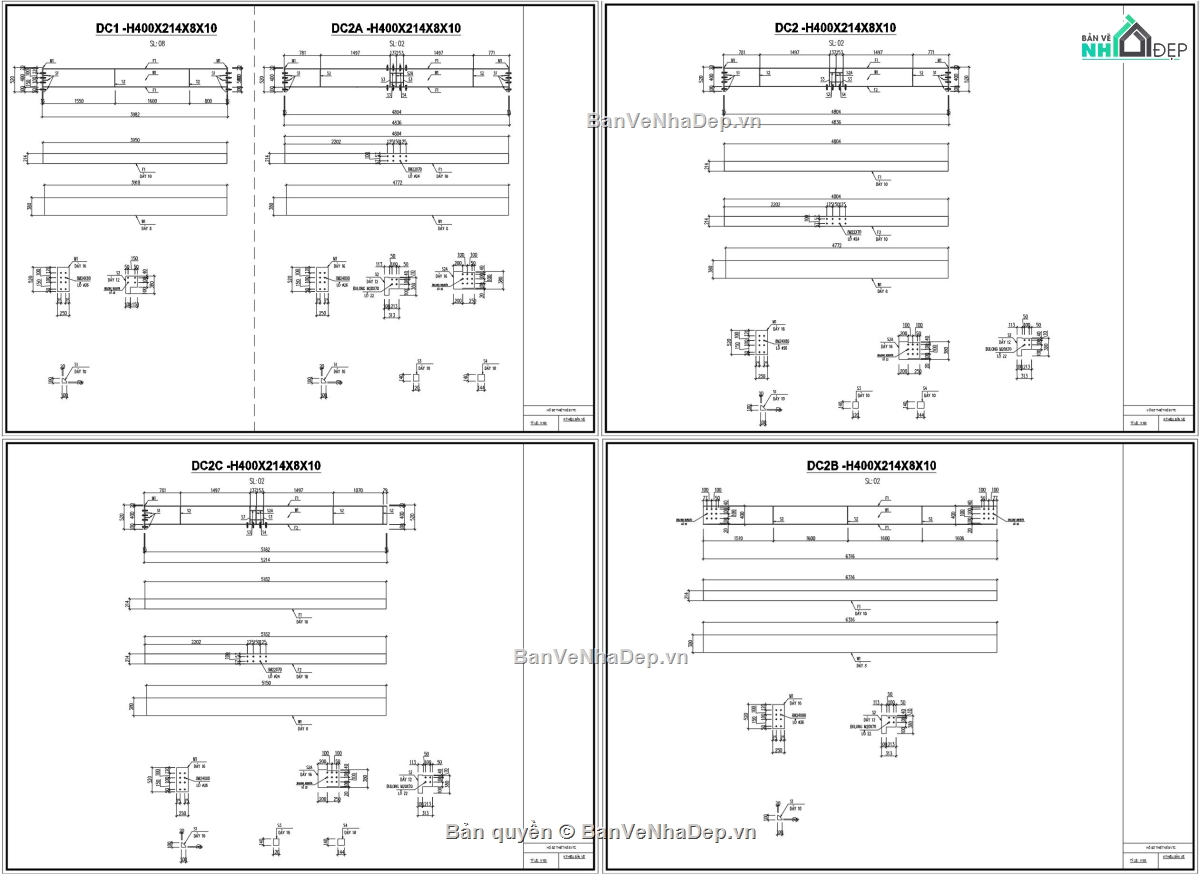

Thông tin kết cấu:

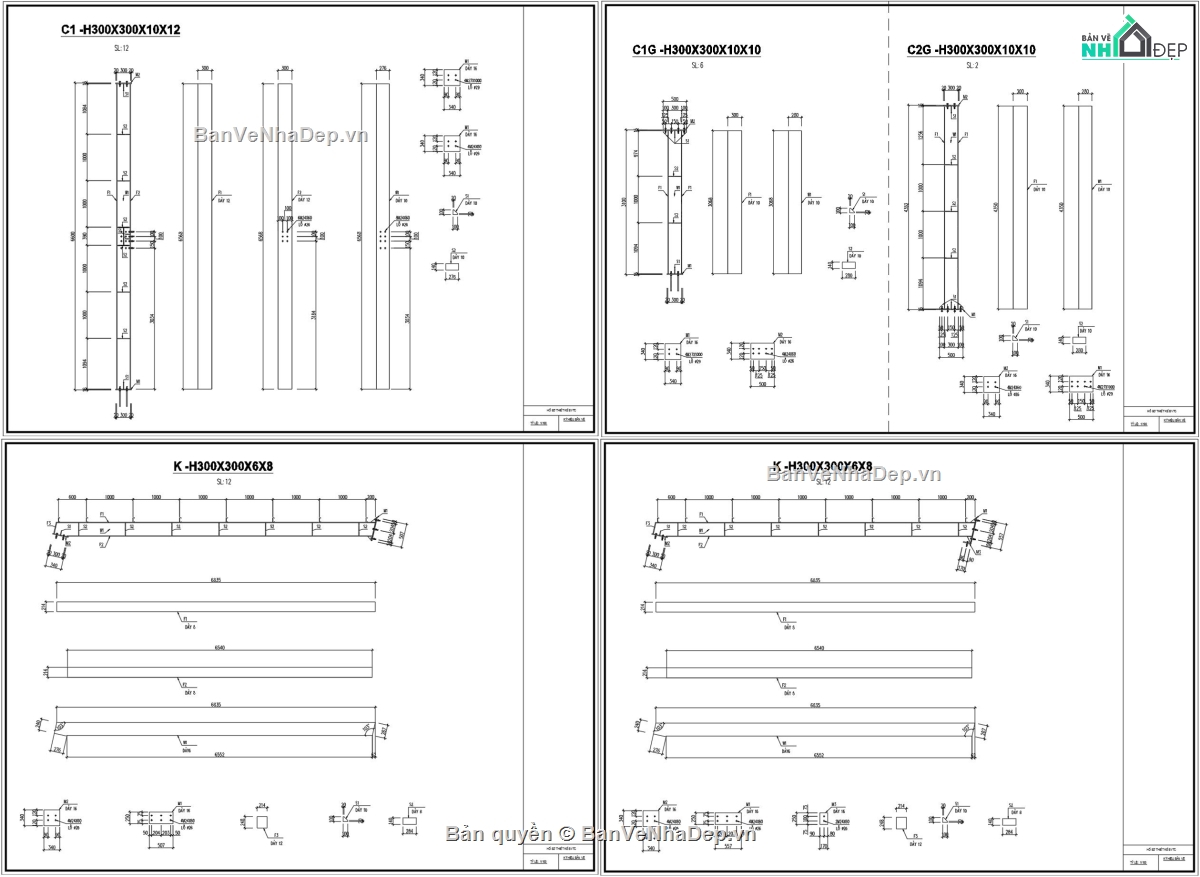

- Cột thép H300x200x8x10

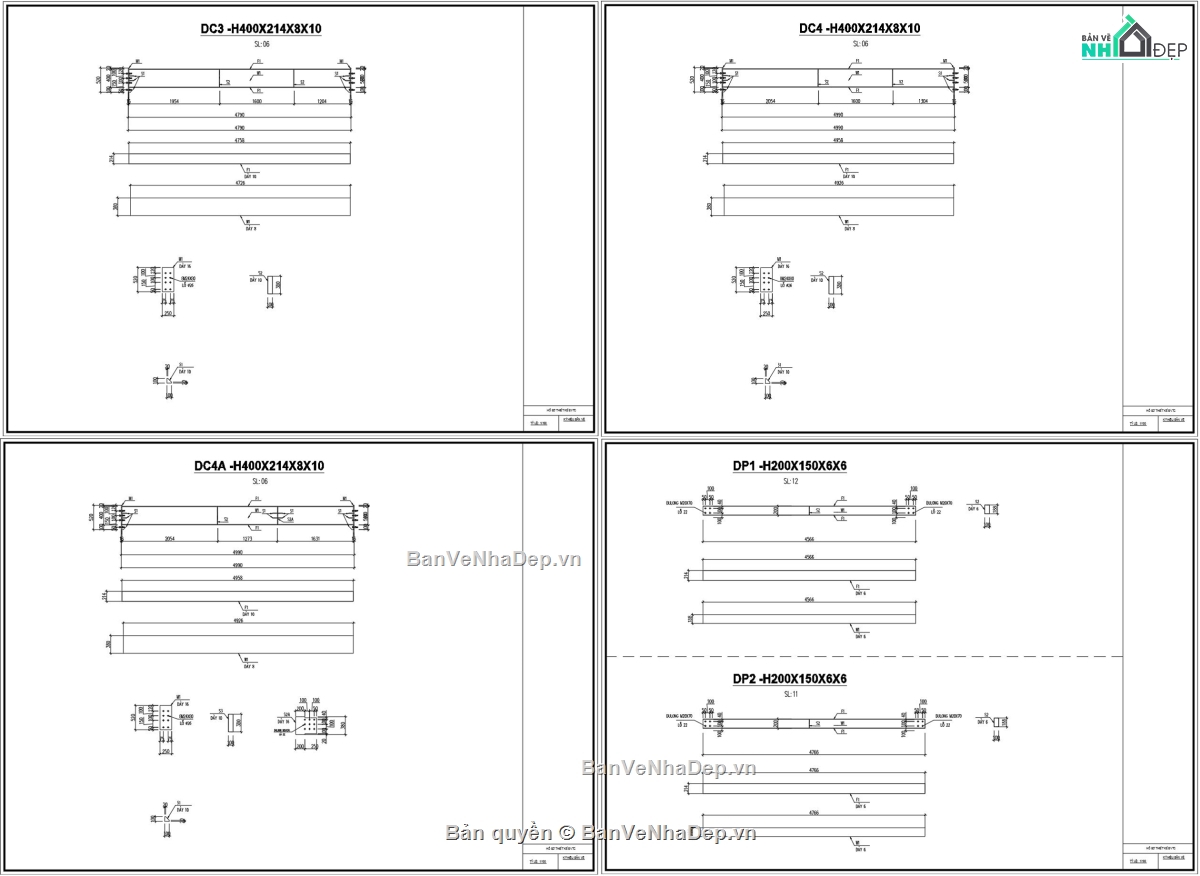

- Dầm chính: H500x200x8x10

- Dầm phụ H400x188x6x8

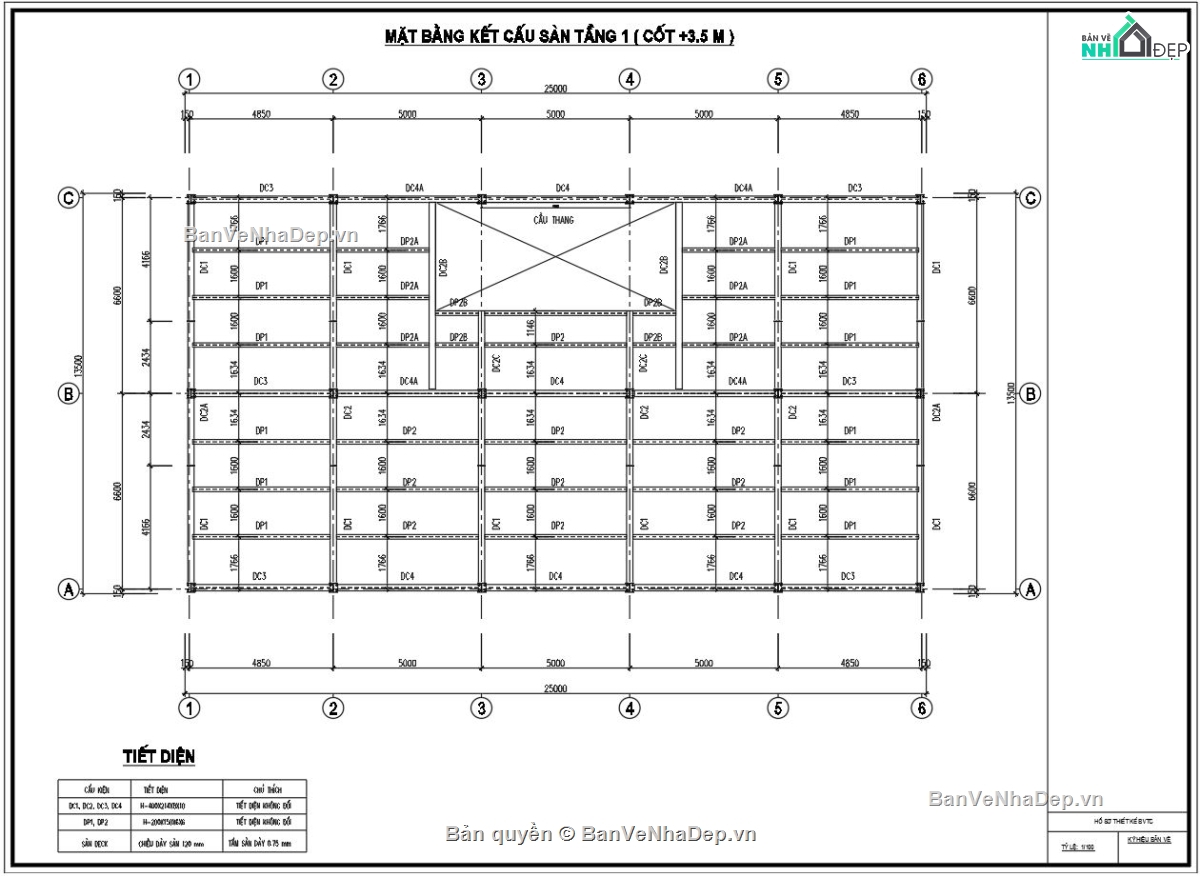

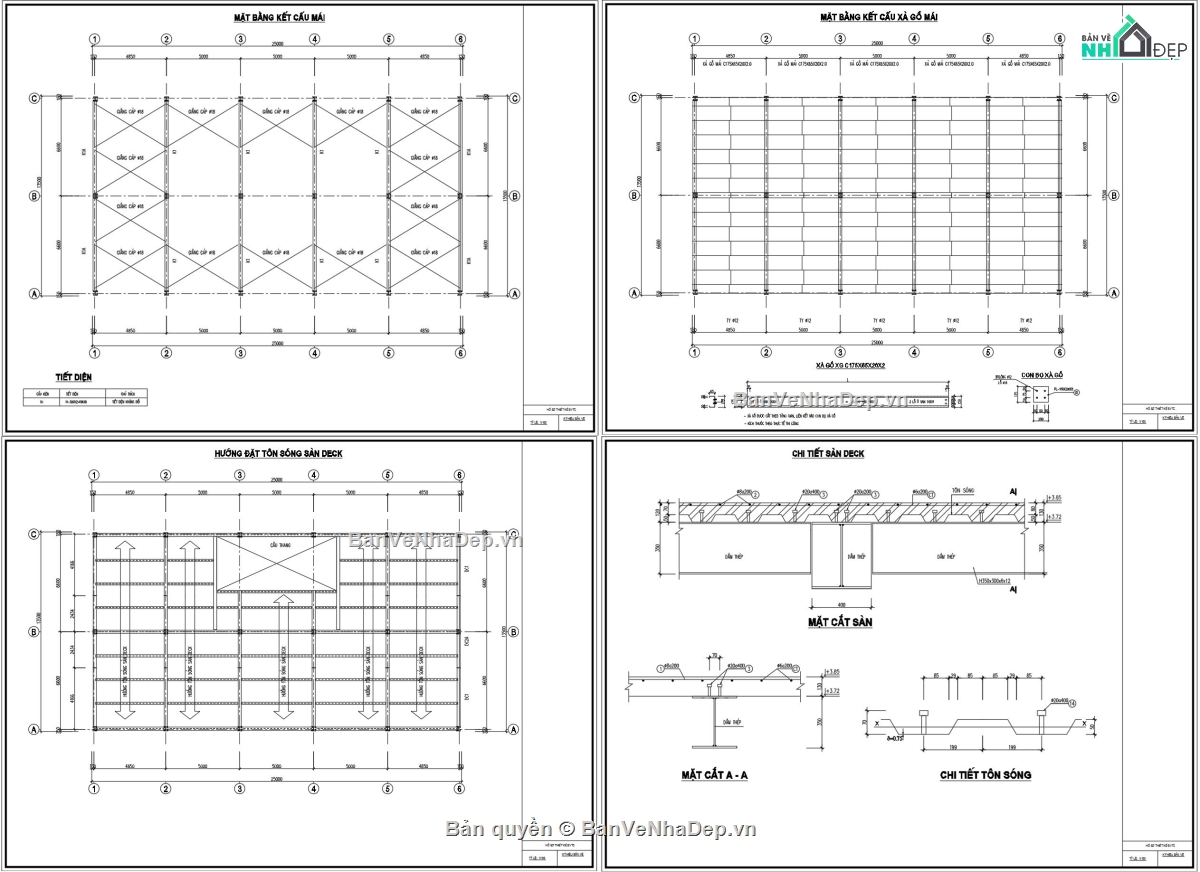

- Sàn liên hợp Deaking dày 150mm

- Xà gồ C180x60x20x1.8

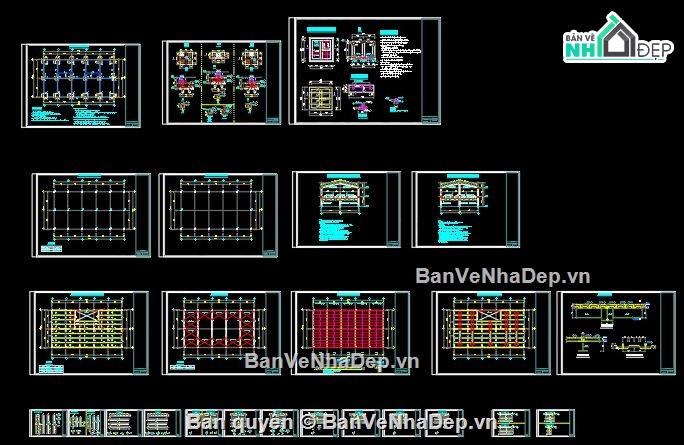

Hồ sơ bản vẽ bao gồm: File autocad Kiến trúc, File autocad kết cấu (đầy đủ)
