MÃ BẢN VẼ
67939
Bản vẽ TKTC MEP Nhà hàng lẩu (Aeonmall) Cấp điện CTN Điều hòa Chiller thông gió
Cấp điện - Điện nhẹ - Cấp nước - Thoát nước thải bể tách mỡ - Điều hòa không khí chiller- Thông gió theo Tiêu chuẩn Aeonmall - và tiêu chuẩn Bếp
Ngày đăng: 15/7/2026
File download:
HSTK MEP TL AEON MALL QUANG NINH.dwg
Dung lượng file:
20.2 MB
Phong cách: Hiện đại
Kích thước: Rộng 17,5m, Dài 25m, DT 437,5m2
CÔNG CỤ THIẾT KẾ:
Autocad
Sketchup
3D Max
Revit
Khác...
CÁC HẠNG MỤC CỦA BẢN VẼ:
Kiến trúc
Kết cấu
Điện
Nước
PCCC
Phối cảnh
Dự toán
Tài liệu
Khác...
NGƯỜI ĐĂNG
Bản vẽ
15
Bộ sưu tập
0
Đánh giá (27)
5/5
Ngày tham gia
22/3/2021
Mô tả chi tiết
Bản vẽ bao gồm các phần:

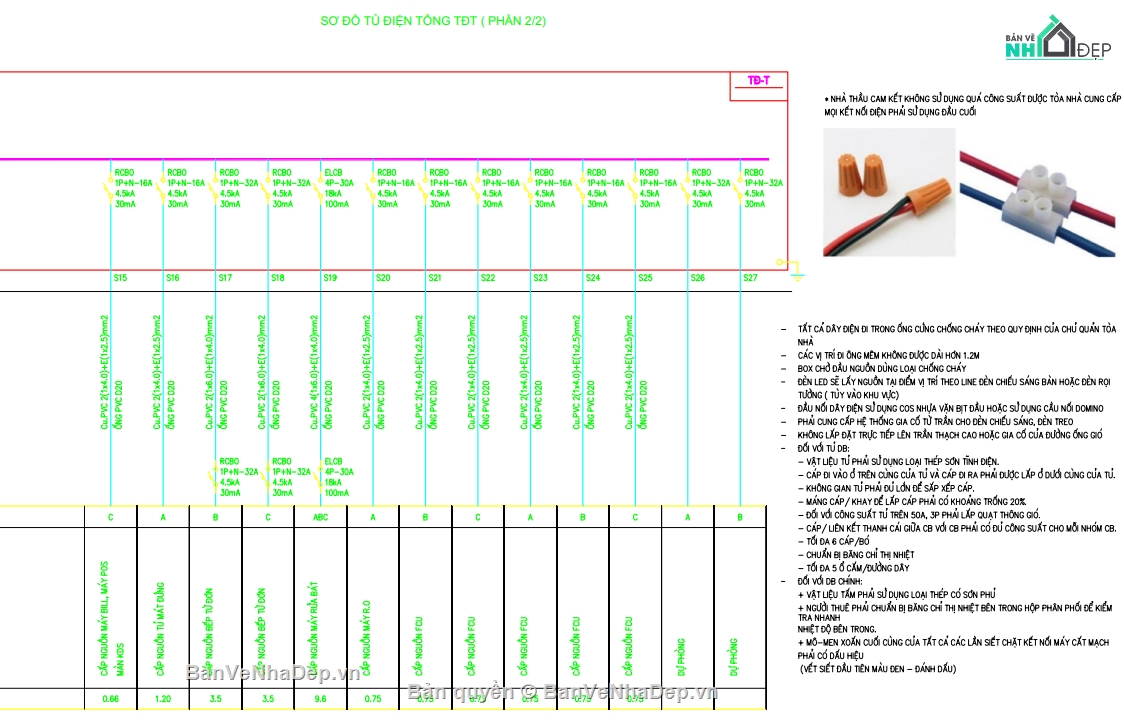

Sơ đồ nguyên lý cấp điện theo Tennant và CPD trong Aeonmall

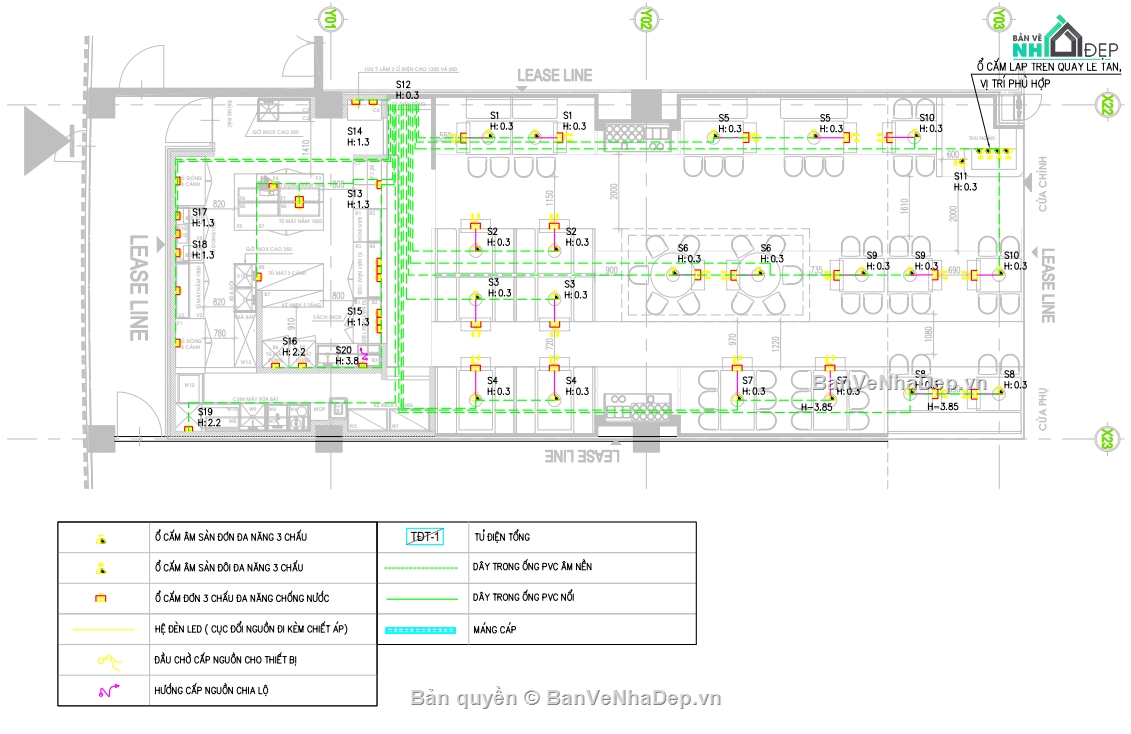

Mặt bằng cấp điện ổ cắm khu bếp và khu khai thác - lộ dây

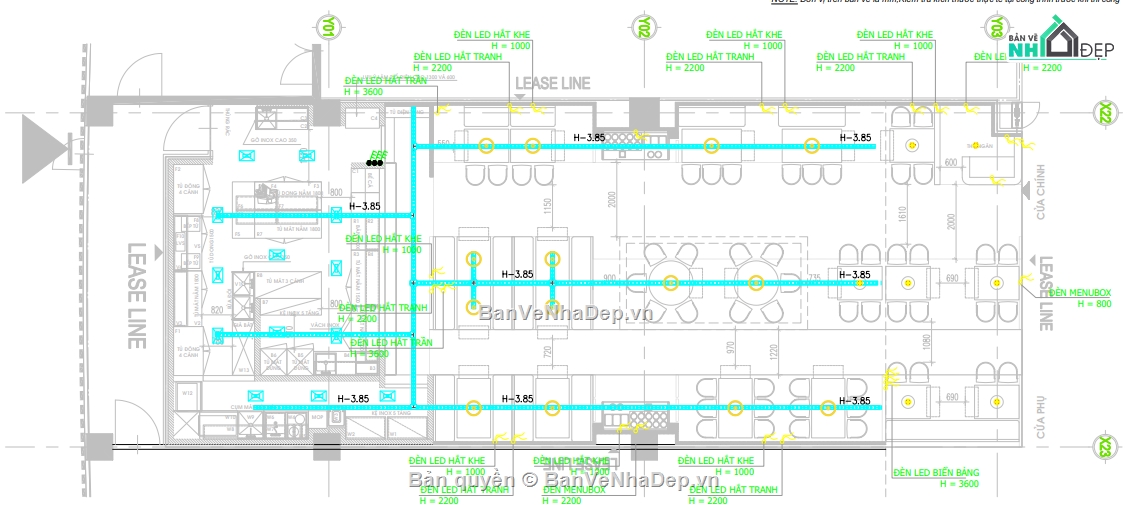

Mặt bằng chiếu sáng trần đèn + chiếu sáng công tắc - lộ dâ
Chi tiết lắp đặt thiết bị điện, chi tiết lắp đặt ống gen và đi dây trong bàn khu khai thác
Chi tiết treo ống và thiết bị
Mặt bằng cấp nước - cấp nước các thiết bị khu bếp theo tiêu chuẩn Aeonmall

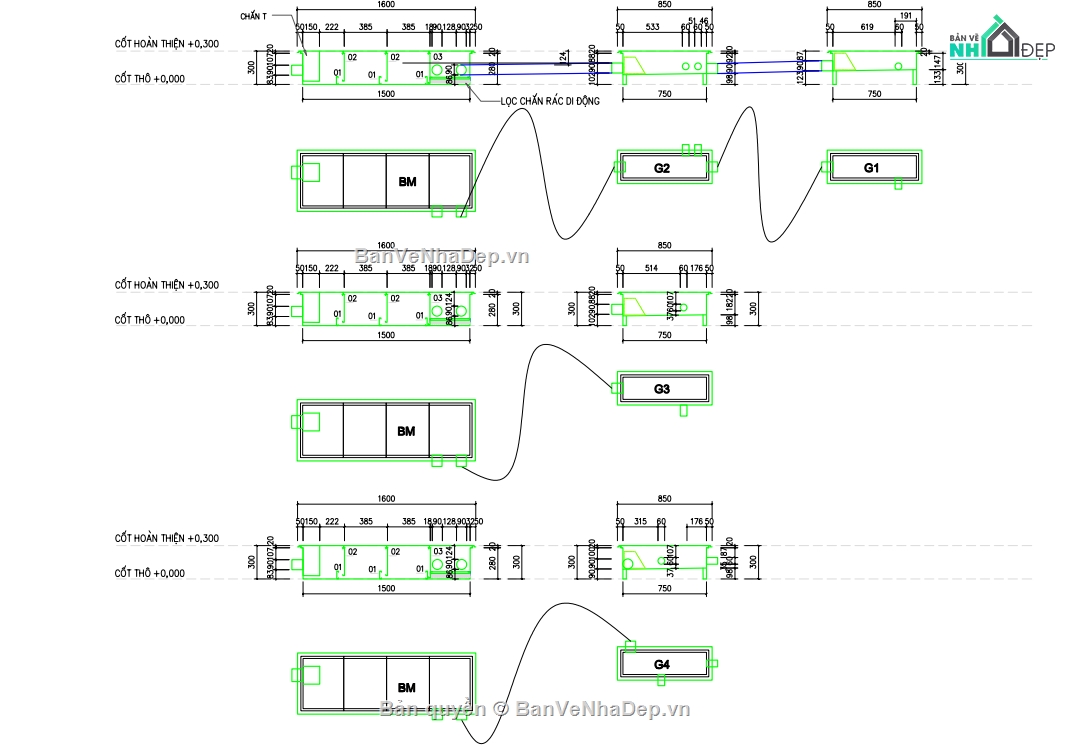

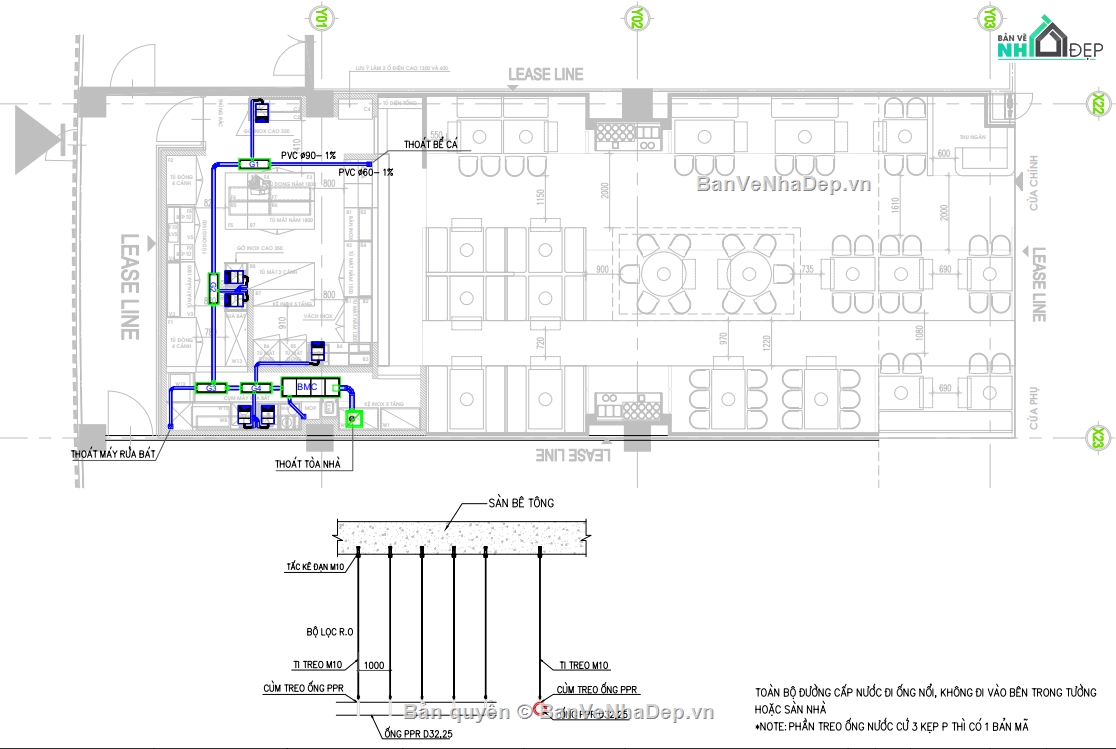

Mặt bằng thoát nước thải - Thoát nước khu bếp - Bể tách mỡ - Chi tiết lắp đặt Bể tách mỡ và ghi thoát sàn Inox

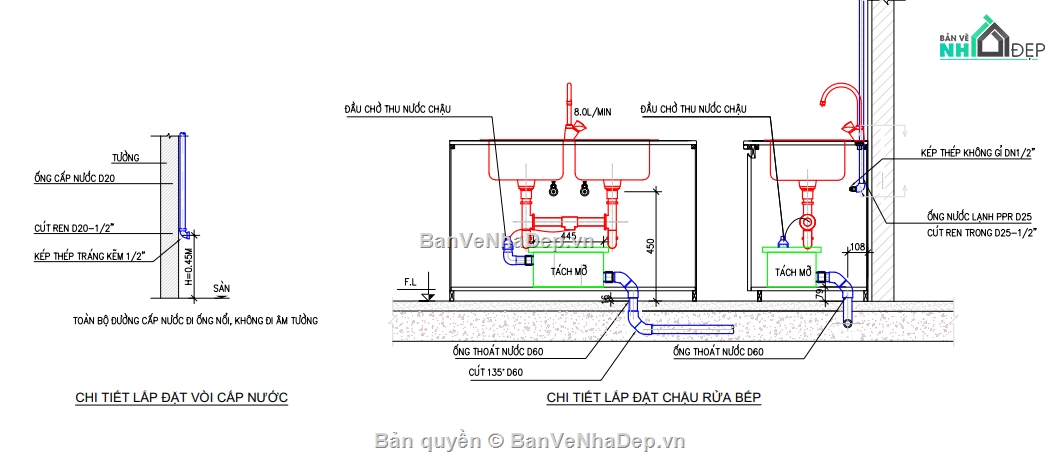

Chi tiết lắp đặt thiết bị nước
Chi tiết treo ống, chi tiết đi ống trong thiết bị
Sơ đồ nguyên lý cấp nước - thoát nước Khu bếp

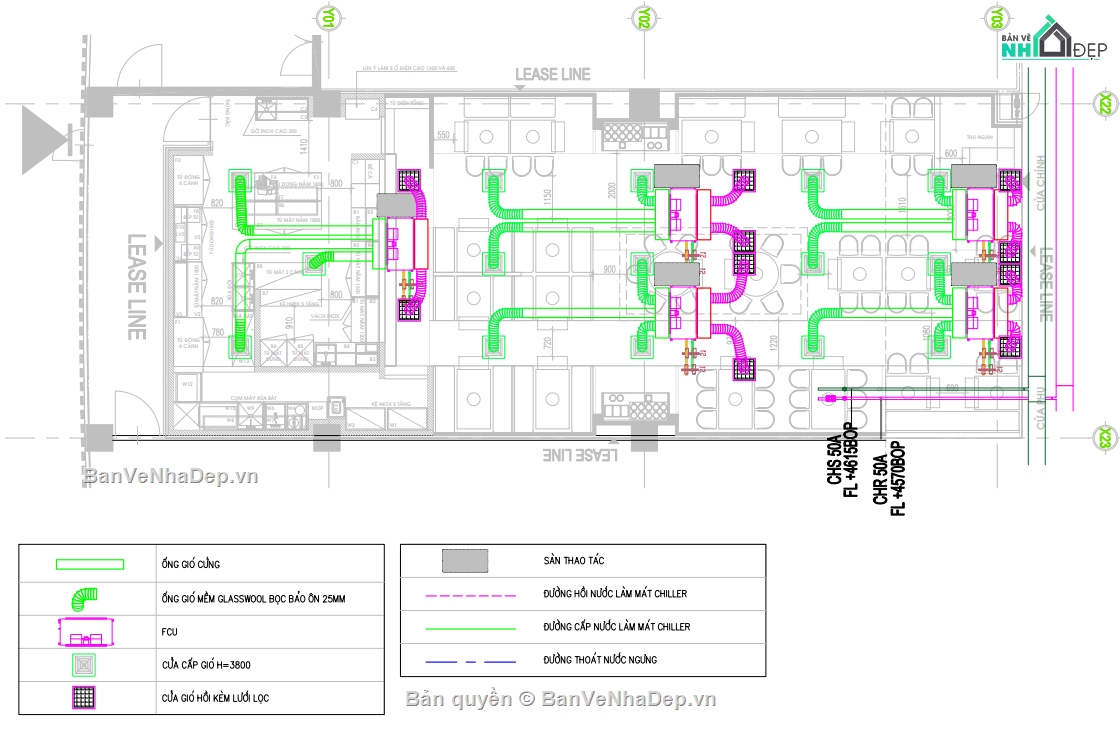

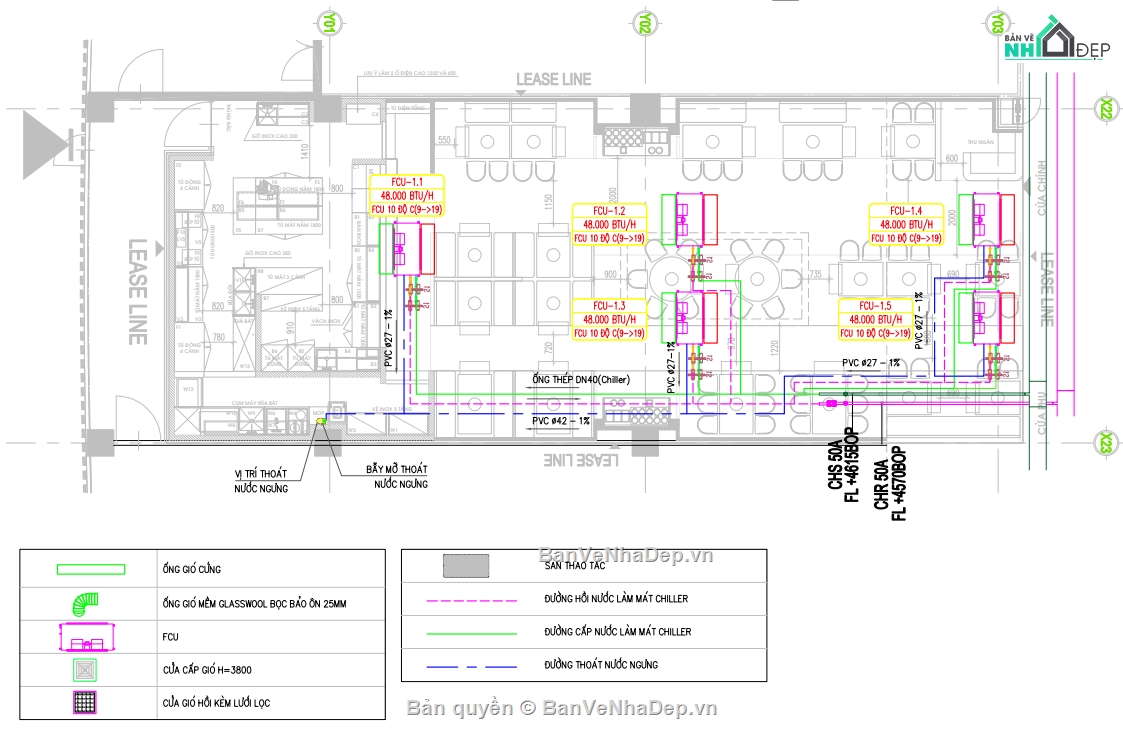

Mặt bằng điều hòa không khí - FCU làm lạnh chiller của AeonMall
Chi tiết lắp đặt FCU điều hòa trên trần, chi tiết kết nối vào hệ thống thông gió hút mùi cấp khí tươi cho tum bếp

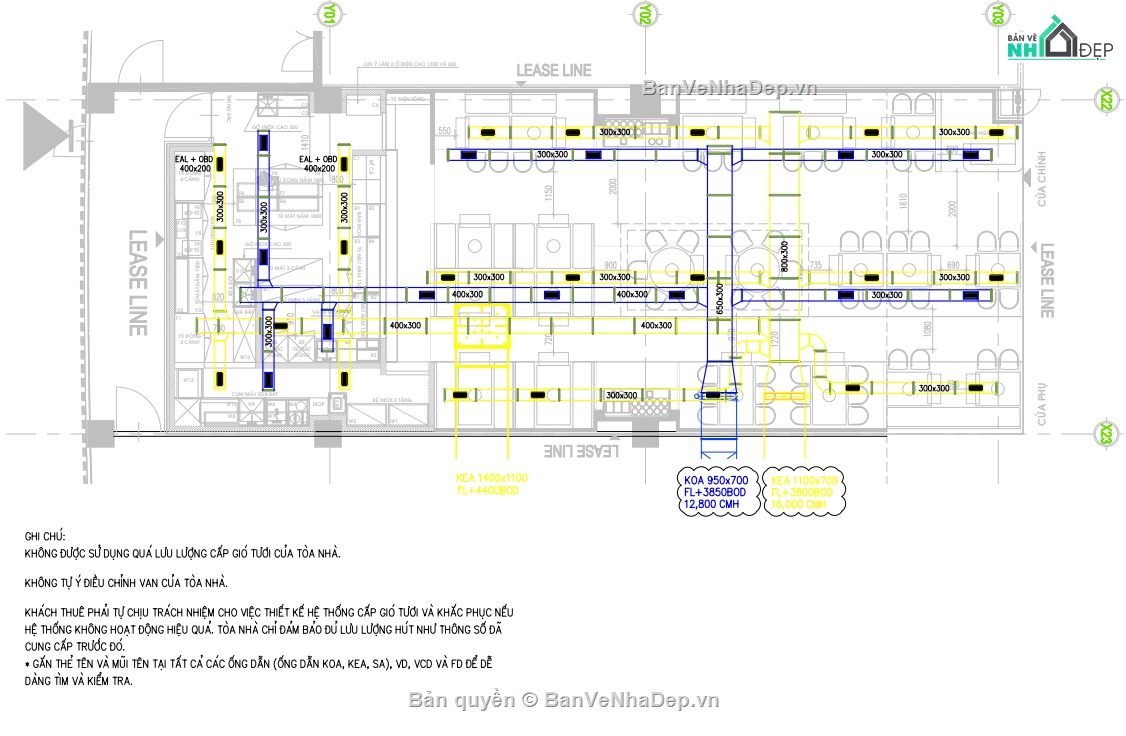

Mặt bằng thông gió hút mùi và cấp khí tươi trần Aeonmall
Chi tiết lắp đặt ống gió hút mùi, ống cấp khí tươi kết nối với tòa nhà
Mặt bằng Combine thiết bị
