MÃ BẢN VẼ
65917
Bản vẽ tòa chung cư 14 tầng và cấp 4 hầm 82x20m
Công trình mang khối tích lớn với mặt tiền kéo dài, diện tích thiết kế tổng thể lên đến 82x20m diện tích 1640m2.
Ngày đăng: 11/3/2026
File download:
.rar
Dung lượng file:
MB
Phong cách: Hiện đại
Kích thước: Rộng 82m, Dài 20m, DT 1640m2
CÔNG CỤ THIẾT KẾ:
Autocad
Sketchup
3D Max
Revit
Khác...
CÁC HẠNG MỤC CỦA BẢN VẼ:
Kiến trúc
Kết cấu
Điện
Nước
PCCC
Phối cảnh
Dự toán
Tài liệu
Khác...
NGƯỜI ĐĂNG
Bản vẽ
512
Bộ sưu tập
0
Đánh giá (691)
5/5
Ngày tham gia
9/6/2025
Mô tả chi tiết
bộ file cung cấp hệ thống file bản vẽ kiến trúc cốt lõi, bao gồm:

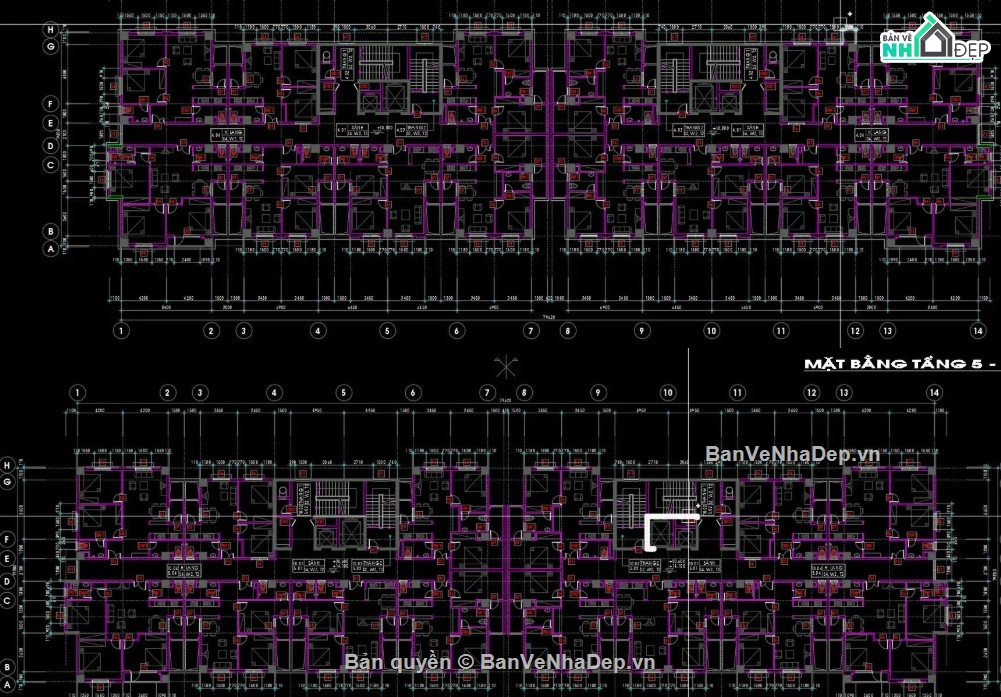

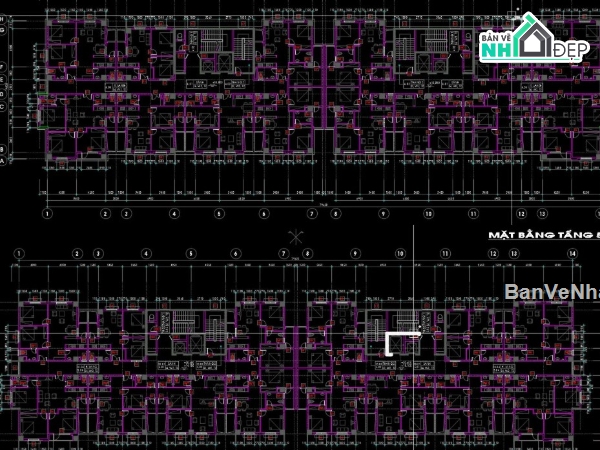

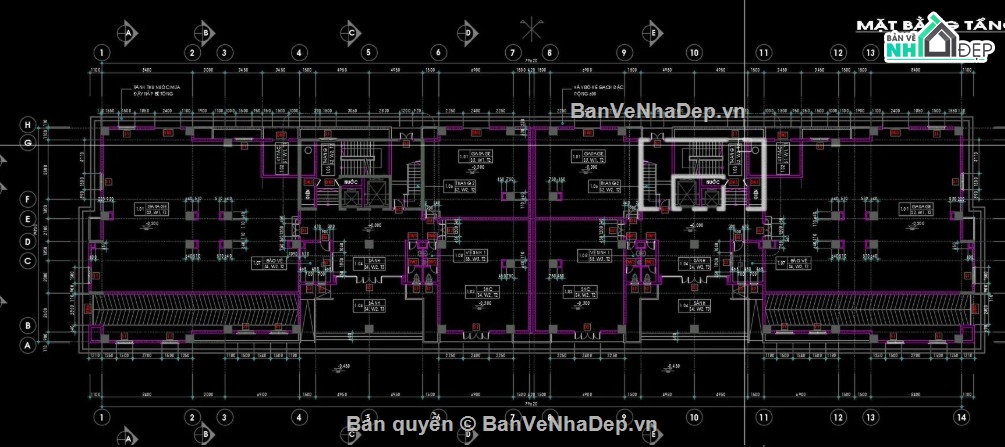

các file bản vẽ mặt bằng phân khu chức năng: tầng hầm, tầng 1 và đầy đủ mặt bằng chia lô các tầng căn hộ.

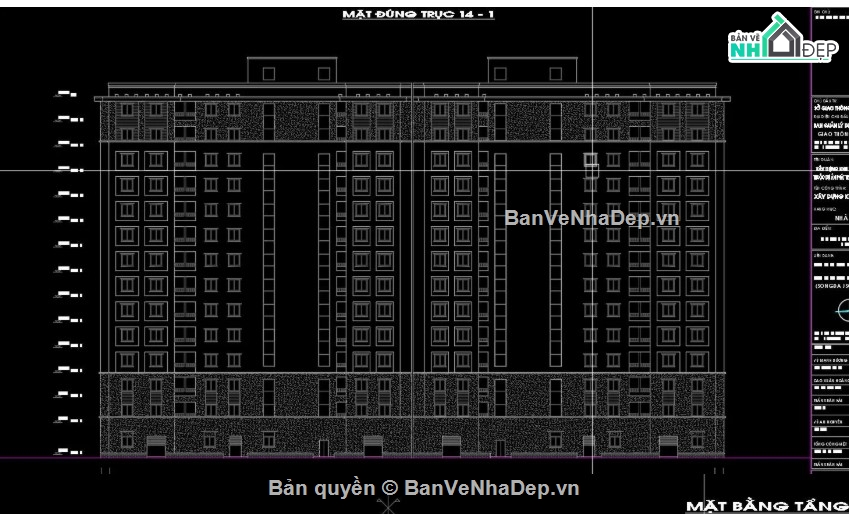

bản vẽ mặt đứng trục 14-1: thể hiện đầy đủ hình khối kiến trúc mặt tiền trải dài, hệ cửa sắt sổ, ban công và tỷ lệ công trình.
các file bản vẽ mặt cắt chuyên sâu (mặt cắt a-a, mặt cắt b-b, mặt cắt c-c): cắt qua các nút giao thông lõi thang máy, buồng thang bộ, thể hiện rành mạch cao độ từng tầng và kết cấu không gian bên trong.
