MÃ BẢN VẼ
69026
Bản vẽ tòa nhà văn phòng NEWTACO 14 tầng gồm 2 tầng hầm kích thước 25.1x11.46m. Full thuyết minh, dự toán, kiến trúc, MEP.
Bản vẽ full thuyết minh, dự toán, kiến trúc, MEP. - Kiến trúc: mặt bằng, mặt đứng, mặt cắt, bản vẽ chi tiết. - MEP: Full bản vẽ sơ đồ nguyên lý, mặt bằng, bản vẽ chi tiết từng hạng mục.
Ngày đăng: 08/10/2026
File download:
TOÀN NHÀ VĂN PHÒNG 14 TẦNG ( 2 TẦNG HẦM )-20261012T012457Z-1-001.zip
Dung lượng file:
20.2 MB
Phong cách: Hiện đại
Kích thước: Rộng 11,5m, Dài 25,1m, DT 288,7m2
CÔNG CỤ THIẾT KẾ:
Autocad
Sketchup
3D Max
Revit
Khác...
CÁC HẠNG MỤC CỦA BẢN VẼ:
Kiến trúc
Kết cấu
Điện
Nước
PCCC
Phối cảnh

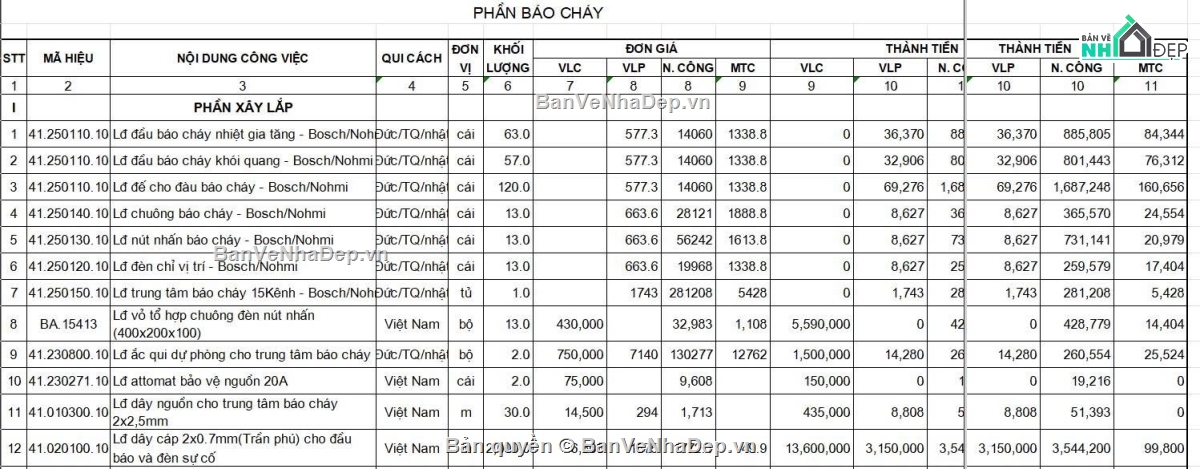

Dự toán
Tài liệu
Khác...
NGƯỜI ĐĂNG
Bản vẽ
6
Bộ sưu tập
0
Đánh giá (9)
5/5
Ngày tham gia
30/1/2026
Mô tả chi tiết
Bản vẽ tòa nhà văn phòng NEWTACO 14 tầng gồm 2 tầng hầm kích thước (25,1 x 11,46)m.
Bản vẽ full thuyết minh, dự toán, kiến trúc, hệ thống MEP.
- Kiến trúc:
-

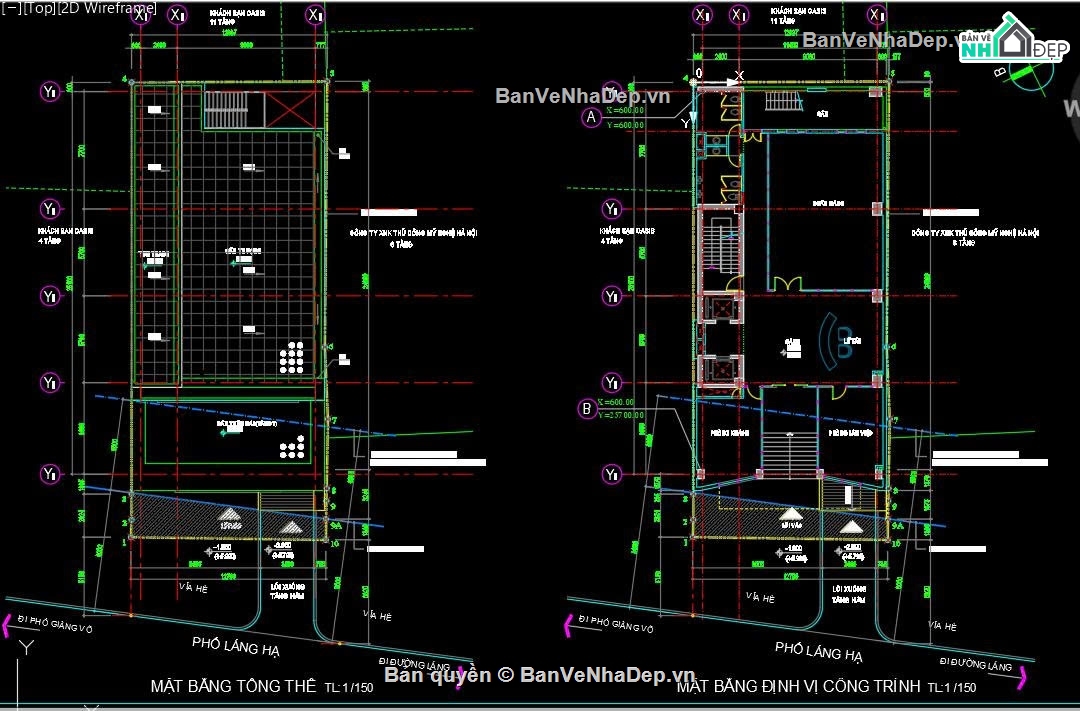

Mặt bằng, mặt đứng, mặt cắt.
-

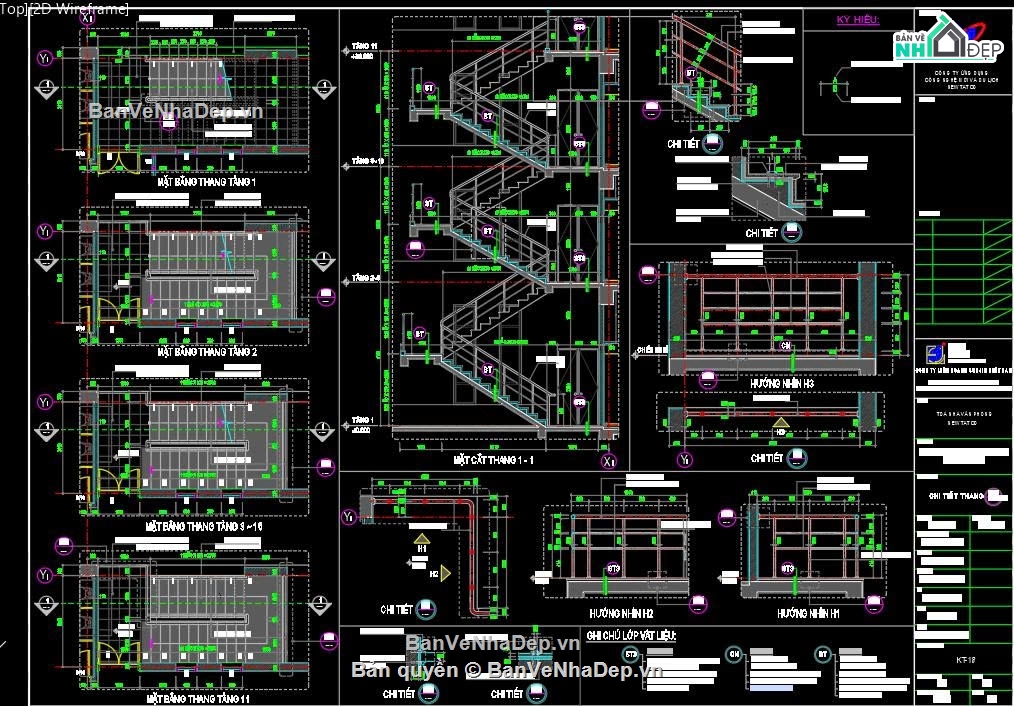

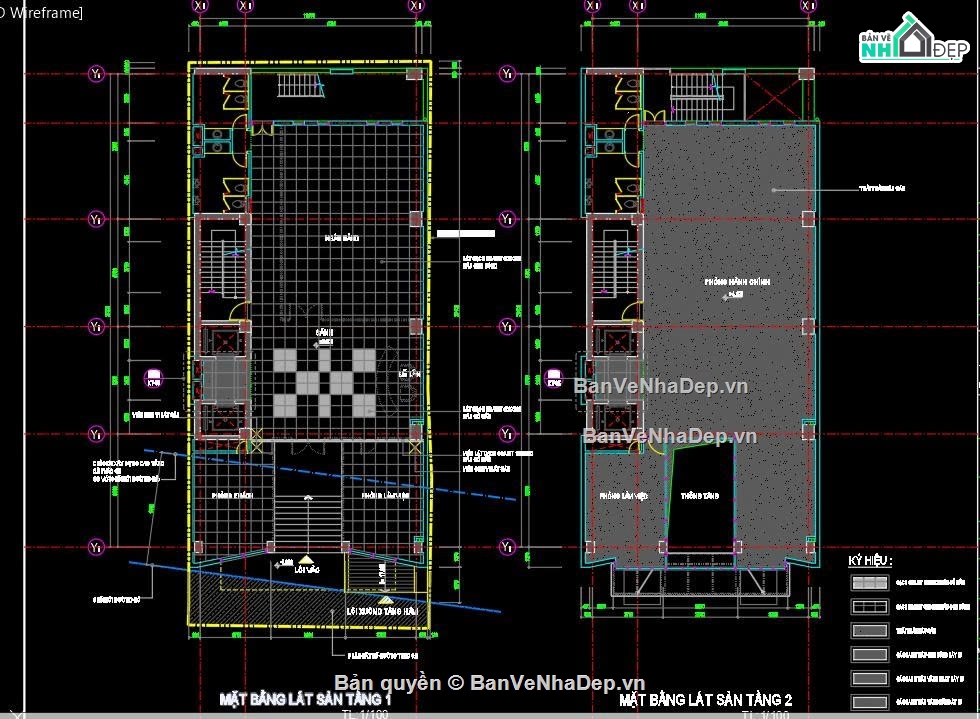

Chi tiết trần, cửa, lát sàn, cầu thang

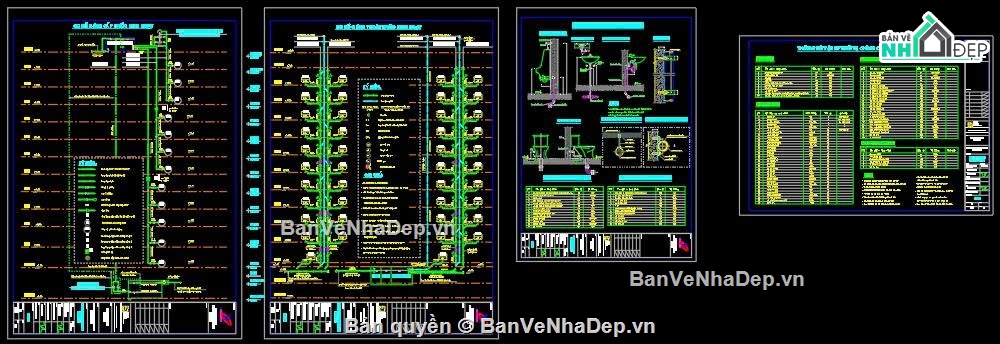

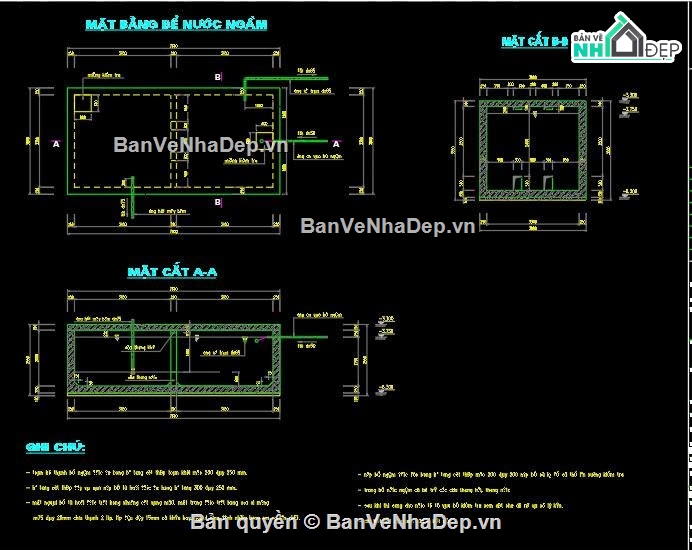

- Hệ thống MEP: Bản vẽ bao gồm SDNL, mặt bằng bố trí, chi tiết lắp đặt và chi tiết từng hố ga, bể nước,....
-

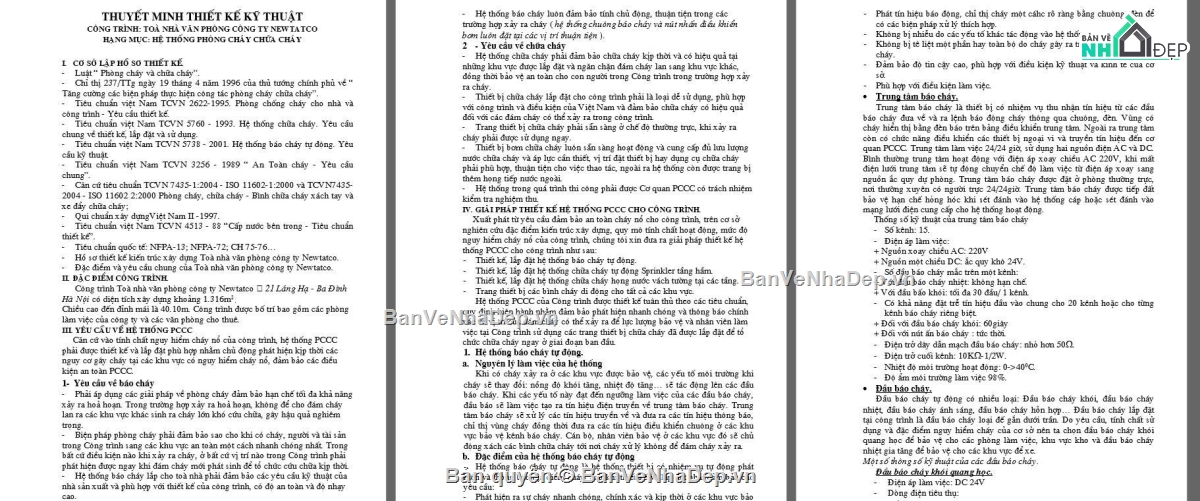

Cấp thoát nước: Bao gồm thuyết minh, dự toán, bản vẽ.
-

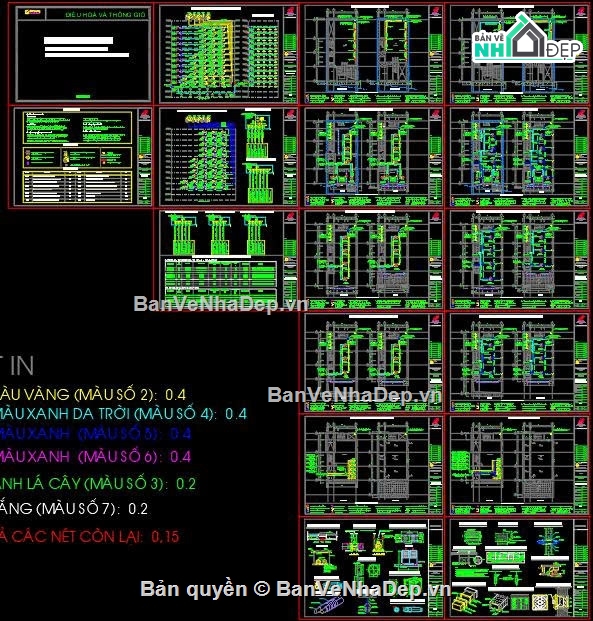

ĐHKK: Bao gồm thuyết minh, dự toán, bản vẽ.
-

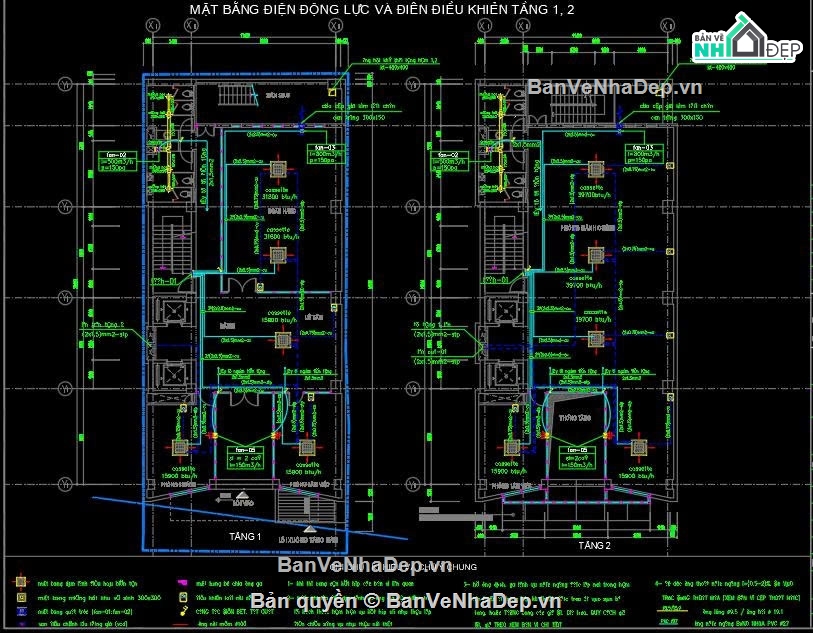

Điện, điện nhẹ: Bao gồm thuyết minh, dự toán, bản vẽ.
-
BMS: Bao gồm thuyết minh, dự toán, bản vẽ.
Phù hợp và đầy đủ để làm đồ án cho sinh viên: Kết cấu, Kiến trúc, MEP, Tổ chức thi công, Dự toán, Quản lý dự án. Cũng như phù hợp để đọc và tham khảo bản vẽ nhà cao tầng, đặc biệt là công trình tòa nhà văn phòng.
