Các mẫu trụ cầu phổ biến trong mẫu cầu đường: cấu tạo, phạm vi áp dụng
Các mẫu trụ cầu phổ biến trong mẫu cầu đường: cấu tạo, phạm vi áp dụng
Ngày đăng: 10/3/2026
File download:
Cac–Mau–Tru–Cau–Pho–Bien–Trong–Thiet–Ke–Cau–Duong.rar
Dung lượng file:
28.9 MB
Phong cách: Hiện đại
Kích thước: ...
CÔNG CỤ THIẾT KẾ:
Autocad
Sketchup
3D Max
Revit
Khác...
CÁC HẠNG MỤC CỦA BẢN VẼ:
Kiến trúc
Kết cấu
Điện
Nước
PCCC
Phối cảnh
Dự toán
Tài liệu
Khác...
NGƯỜI ĐĂNG
Bản vẽ
11
Bộ sưu tập
0
Đánh giá (52)
5/5
Ngày tham gia
22/8/2017
Mô tả chi tiết
bộ bản vẽ file cad trụ cầu đầy đủ (autocad + excel khối lượng)
chúng tôi cung cấp bộ bản vẽ file cad trụ cầu chi tiết đầy đủ file autocad (.dwg) + excel tính khối lượng, giúp kỹ sư thiết kế, đơn vị tư vấn và chủ đầu tư nhanh chóng triển khai file cad kỹ thuật, lập kinh phí và tham khảo biện pháp kết cấu.
bộ bản vẽ được tuyển tập từ các dạng trụ cầu phổ biến trong file cad cầu đường hiện nay, phù hợp áp dụng cho cầu nhỏ và trung bình trên đường huyện, đường tỉnh và đường giao thông nông thôn.
nội dung đầy đủ từng bộ hồ sơ
bộ 1: trụ đặc thân hẹp
a. trụ đặc thường
-

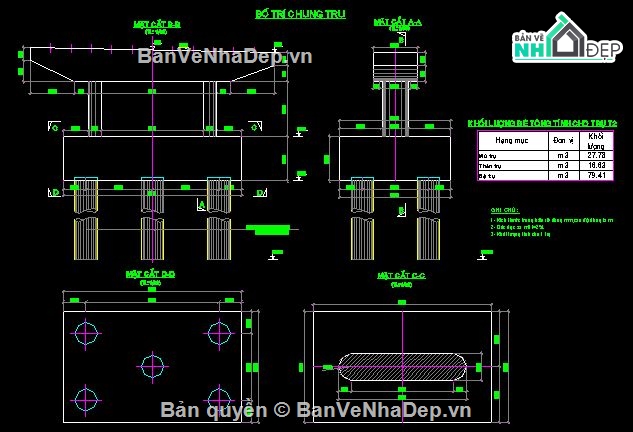

bố trí chung cầu
-

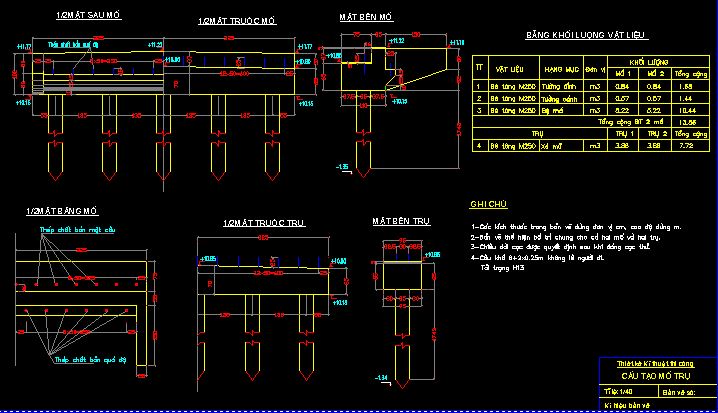

cấu tạo trụ
-
bố trí cốt thép trụ
-
cấu tạo cọc khoan nhồi
-
biện pháp thi công cọc khoan nhồi
-
biện pháp thi công trụ
-
bảng tính khối lượng
b. trụ đặc cao giật cấp
-
bố trí chung cầu
-

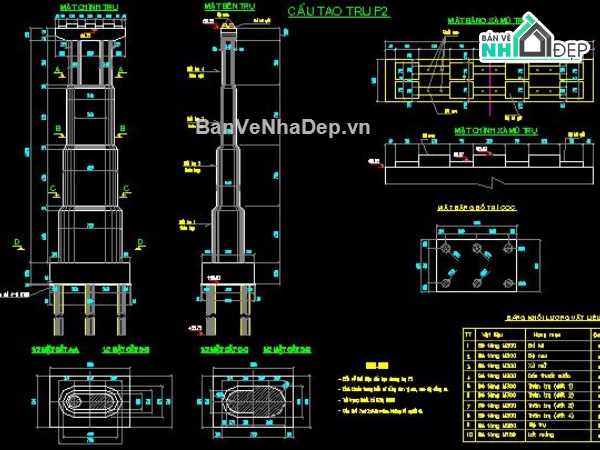

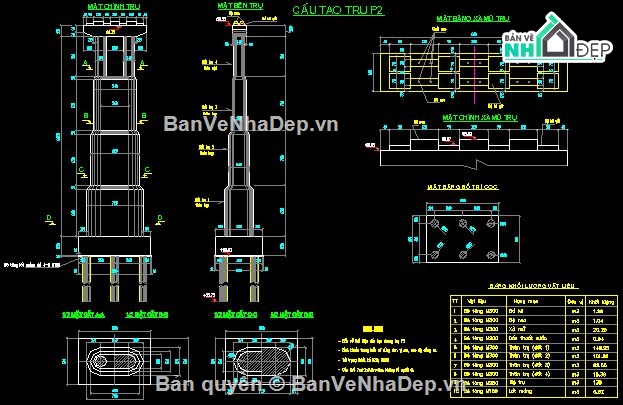

cấu tạo trụ
-
bố trí cốt thép trụ
-
cấu tạo cọc khoan nhồi
-
biện pháp thi công cọc khoan nhồi
-
biện pháp thi công trụ
-
bảng tính khối lượng
loại trụ này thường sử dụng cho cầu có chiều cao trụ lớn hoặc địa hình dốc, giúp giảm khối lượng bê tông và tăng tính ổn định kết cấu.
bộ 2: trụ thân cột
-
bố trí chung cầu
-
cấu tạo trụ
-
bố trí cốt thép trụ
-
biện pháp thi công trụ
-
chi tiết đà giáo thi công
-
bảng tính khối lượng
trụ thân cột có ưu điểm giảm diện tích chắn dòng chảy, thường áp dụng cho cầu vượt suối hoặc khu vực có lưu tốc nước lớn.
bộ 3: trụ trên cọc khoan nhồi
-
bố trí chung cầu
-
bố trí cốt thép trụ
-
cấu tạo cọc khoan nhồi
-
biện pháp thi công trụ
-
bảng tính khối lượng
phương án này phù hợp với khu vực địa chất yếu, nền đất bùn hoặc sét mềm, những yêu cầu khả năng chịu download cao và độ ổn định tốt.
bộ 4: trụ trên cọc btct
-
bố trí chung cầu
-
cấu tạo trụ
-
cọc bê tông cốt thép 35×35 cm
-
biện pháp thi công trụ
-
bảng tính khối lượng
đây là biện pháp phổ biến cho cầu nhỏ và cầu trung, có ưu điểm thi công nhanh, chi phí hợp lý.
định dạng file bàn giao
bộ bản vẽ bao gồm:
-
file autocad (.dwg) bản vẽ kỹ thuật chi tiết
-
file excel khối lượng phục vụ lập dự toán
-
bố trí bản vẽ rõ ràng, dễ cải tạo và cập nhật
lưu ý khi sử dụng
các bản vẽ được cung cấp nhằm mục đích tham khảo và hỗ trợ thiết kế.
khi áp dụng vào dự án thực tế cần:
-
khảo sát địa chất công trình
-
kiểm tra download trọng thiết kế
-
điều chỉnh kt và cấu tạo kết cấu cho phù hợp với điều kiện địa hình và tiêu chuẩn kỹ thuật hiện hành.
