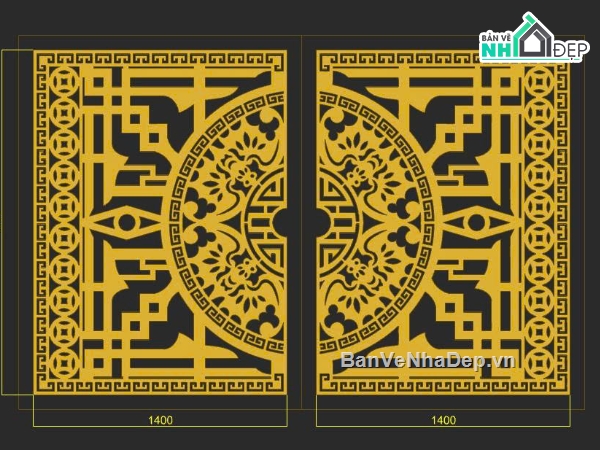

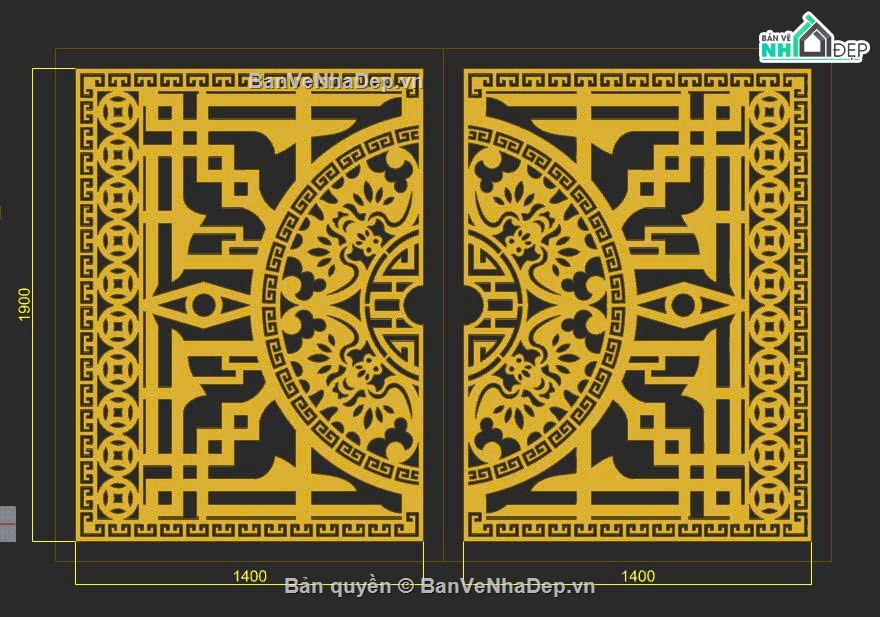

Cửa sắt cnc 2 cánh trống đồng dơi model dxf

(1 Nhận xét) Viết đánh giá Bình luận: 0 Download: 0 Lượt xem: 10

Mẫu cổng hai cánh với mẫu họa tiết trống đồng kết hợp hình dơi — độc đáo trang trí mang đậm nét văn hóa truyền thống việt nam nhưng có thể xử lý theo độc đáo cổ điển, tân cổ điển hoặc kiểu mới tùy y

Danh mục: Ngoại thất

Ngày đăng: 31/3/2026

File download: CUA CONG CNC 79.dxf

Dung lượng file: 1.45 MB

Phong cách: Hiện đại

Kích thước: ...

CÔNG CỤ THIẾT KẾ:

Autocad

Sketchup

3D Max

Revit

Khác...

CÁC HẠNG MỤC CỦA BẢN VẼ:

Kiến trúc

Kết cấu

Điện

Nước

PCCC

Phối cảnh

Dự toán

Tài liệu

Khác...

NGƯỜI ĐĂNG

Thao Le

(Hạng vàng)
Xem trang

Bản vẽ
69

Bộ sưu tập
0

Đánh giá (76)
5/5

Ngày tham gia
16/12/2023

Mô tả chi tiết

ý tưởng tổng quan

loại: cổng sắt 2 cánh, hai cánh đối xứng, mẫu họa tiết trung tâm là biểu tượng phật trống đồng (mô-típ mặt trống, vòng hoa văn đồng) và hình dơi (biểu tượng phật may mắn/ phúc lộc) được cách điệu, kết hợp hài hòa.
phong cách: tân cổ điển (ưu tiên đường nét uốn lượn, sang trọng) hoặc truyền thống (giữ nguyên motif trống đồng cổ) — có thể kiểu mới hoá bằng cắt cnc tinh xảo.
kích thước tham khảo: mỗi cánh rộng 1,0–1,6 m, cao 1,8–2,4 m (điều chỉnh theo ô chờ).

bố cục hoa văn

trung tâm mỗi cánh: một mặt trống đồng lớn hoặc một nửa mặt trống đồng (khi đóng lại tạo thành một mặt trống đồng hoàn chỉnh giữa hai cánh).
hình dơi: dơi cách điệu đặt ở vị trí phía trên trung tâm hoặc lồng khung xung quanh trống đồng, có thể làm đôi dơi đối xứng hai bên trống để tạo sự cân bằng.
viền và mẫu họa tiết phụ: vòng hoa văn đồng (hình học, tia mặt trời, hình người múa, chim, động vật) được cách điệu xung quanh; hoa văn lá, dây leo, con tiện hoặc đường cong trang trí ở viền cánh.
tỷ lệ kín/hở: phần trống đồng và mẫu họa tiết chính có thể làm kín hoặc cắt rỗng (để thấy nền), nền xung quanh có thể là tấm kín hoặc mẫu họa tiết thoáng tùy những yêu cầu riêng tư.

vật liệu và cấu tạo

khung chính: thép hộp (ví dụ 80x40 mm hoặc 100x50 mm) dày 1.5–3 mm.
tấm hoa văn: tấm thép cắt cnc/laser (độ dày 3–5 mm) để thể hiện đầy đủ trống đồng và dơi; hoặc tấm inox nếu muốn sáng bóng.
nền: có thể là tấm nền kín (thép/alu/inox) để tạo độ tương phản, hoặc để xuyên thấu nếu muốn nhẹ nhàng.
phụ kiện: thanh gia cố ngang để giảm võng, bản lề chịu lực 2–3 cái mỗi cánh, chốt âm trước/sau.

thiết kế đầy đủ motif trống đồng và dơi

mặt trống đồng: mô phỏng các vòng hoa văn truyền thống (vòng tia mặt trời ở giữa, vòng người/động vật ở các vòng ngoài). độ đầy đủ có thể giảm để phù hợp diện tích thiết kế cổng, tránh đầy đủ quá nhỏ bị mất sau cắt.
hình dơi: cách điệu để không quá giống hình thật mà mang tính trang trí — cánh dơi uốn mềm, đường nét liền mạch, đôi mắt/chi tiết nhỏ có thể được cách điệu bằng lỗ hoặc điểm nổi.
tạo hiệu ứng khi đóng: nếu mỗi cánh cắt nửa trống đồng thì khi đóng cổng tạo thành mặt trống hoàn chỉnh — hiệu ứng thị giác mạnh, ý nghĩa biểu tượng phật về sự tròn đầy.
tỷ lệ: trống đồng chiếm 40–60% chiều rộng cánh phụ thuộc mức độ nhấn mạnh; dơi đặt ở phần trên hoặc bao quanh trống với diện tích thiết kế nhỏ hơn để cân bằng.

màu sắc và hoàn thiện

phong cách cổ điển: sơn màu đồng cổ (bronze), đồng thau giả cổ, hoặc vàng mờ để gợi cảm giác trống đồng.
phong cách hiện đại: nền đen mờ, hoa văn trống và dơi sơn màu đồng hoặc sáng (mạ inox) để nổi bật.
xử lý bề mặt: mạ kẽm nhúng nóng trước khi sơn, sơn lót chống gỉ + sơn tĩnh điện (powder coating) hoặc sơn giả cổ bằng kỹ thuật phun kết hợp lau chùi.
tạo patina giả cổ: dùng kỹ thuật sơn nhiều lớp để tạo vết cũ, tăng tính truyền thống.

kỹ thuật gia công

gia công cnc/laser cho đường cắt chính xác, xử lý mép mịn, tránh bavia.
hàn mát, mài mịn mối hàn, ghép vào khung chính bằng neo/điểm hàn chắc chắn.
với đầy đủ nhỏ (một số vòng hoa văn trống đồng), nên giữ diện tích thiết kế tối thiểu đầy đủ >3–5 mm để tránh phá vỡ khi cắt và sơn.
nếu làm nền tấm mỏng, gia cố bằng gân sóng hoặc khung phụ để tăng độ cứng.

an ninh và tiện ích

khóa: khe khóa âm hoặc khóa chốt ngang; có thể tích hợp khóa điện tử/motor.
chốt âm: chốt dưới và chốt trên để cố định cánh.
motor tự động: tùy yêu cầu, chọn motor phù hợp trọng lượng cổng và tần suất sử dụng.
tay nắm/nhấn: tay nắm kiểu cổ điển hoặc âm, phù hợp tổng thể.

ưu điểm thiết kế

ý nghĩa văn hoá: trống đồng mang giá trị lịch sử, dơi tượng phật trưng may mắn/ phúc lộc — phù hợp cho cổng gia đình, nhà truyền thống, biệt thự.
ấn tượng phật thị giác mạnh: khi đóng tạo hình trống đồng hoàn chỉnh.
linh hoạt: có thể làm bán kín hoặc hoàn toàn kín tùy những yêu cầu riêng tư.

nhược điểm và lưu ý

chi phí: mẫu họa tiết phức tạp (nhiều đầy đủ trống đồng) tốn thời gian gia công và chi phí cao hơn.
trọng lượng: tấm thép dày và nền kín làm tăng trọng lượng => cần khung và bản lề chịu lực.
bảo trì: nếu sơn giả cổ hoặc mạ, cần bảo dưỡng định kỳ ở môi trường ẩm mặn.

gợi ý thực thi và đặt hàng

cung cấp diện tích thiết kế ô chờ (chiều rộng tổng, chiều cao), vị trí bản lề và chiều cao từ nền hoàn thiện.
quyết định là làm mỗi cánh nửa trống đồng hay một mặt trống đồng ở mỗi cánh.
chọn vật liệu (thép, inox, alu) và kiểu hoàn thiện (sơn tĩnh điện màu đồng cổ, mạ inox, giả gỗ…).
yêu cầu thêm: motor tự động, khóa điện tử, đèn trang trí led trên viền hoặc sau nền để làm nổi hoa văn ban đêm.
