MÃ BẢN VẼ
67280
Đồ án tòa nhà chung cư 14 tầng 1 hầm kích thước thiết kế 42x23.5m
Đây là một bộ file tài liệu tham khảo cực kỳ toàn diện, cung cấp trọn vẹn từ hồ sơ bản vẽ phân chia không gian kiến trúc đến hồ sơ thi công, bóc tách kết cấu bê tông cốt thép (btct)
Ngày đăng: 01/6/2026
File download:
.rar
Dung lượng file:
MB
Phong cách: Hiện đại
Kích thước: Rộng 42m, Dài 23,5m, DT 987m2
CÔNG CỤ THIẾT KẾ:
Autocad
Sketchup
3D Max
Revit
Khác...
CÁC HẠNG MỤC CỦA BẢN VẼ:
Kiến trúc
Kết cấu
Điện
Nước
PCCC
Phối cảnh
Dự toán
Tài liệu
Khác...
NGƯỜI ĐĂNG
Bản vẽ
512
Bộ sưu tập
0
Đánh giá (691)
5/5
Ngày tham gia
9/6/2025
Mô tả chi tiết

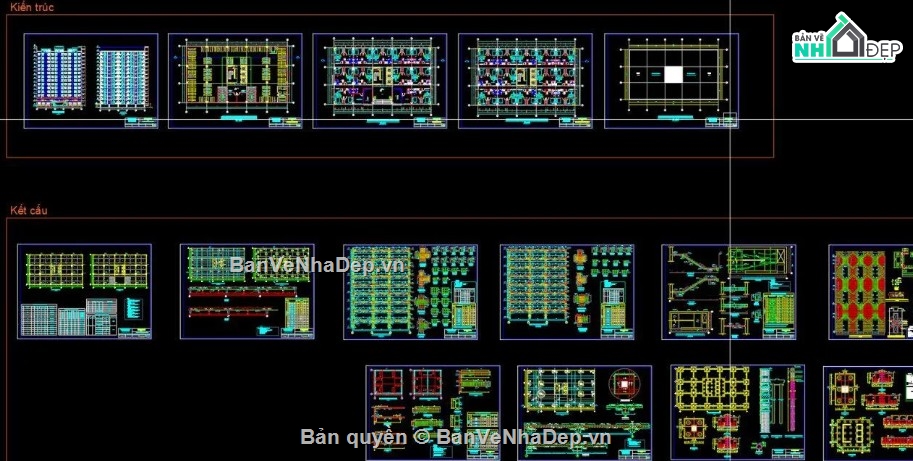

bộ file là một file đồ án xây dựng hoàn chỉnh, có khối lượng hồ sơ đồ sộ bao hạng mục bản vẽ cả 2 phần kiến trúc và kết cấu:
phần kiến trúc:

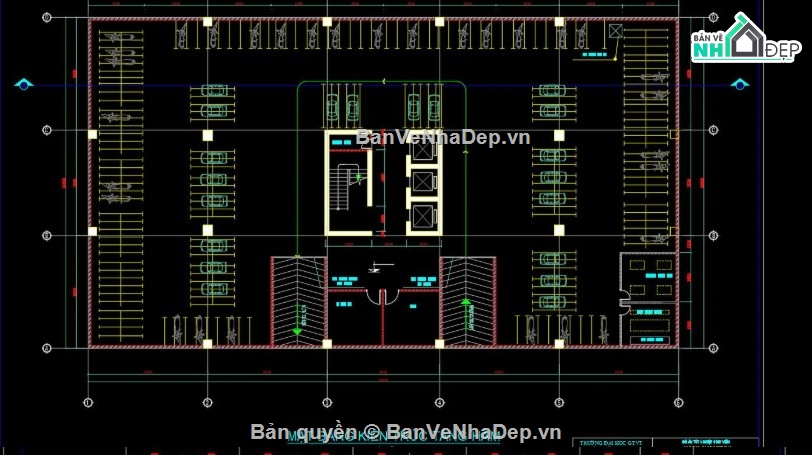

mặt bằng quy hoạch tổng thể, mặt bằng tầng hầm và mặt bằng tầng 1.
mặt bằng kiến trúc tầng điển hình phân chia công năng đầy đủ các căn hộ và mặt bằng tầng mái.

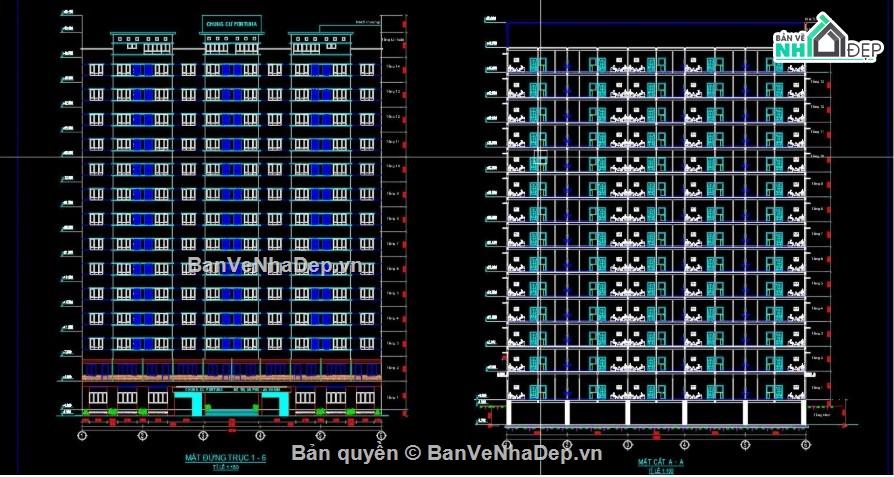

bản vẽ mặt đứng tổng thể công trình thể hiện hình khối và kiến trúc mặt tiền.
bản vẽ mặt cắt dọc/ngang công trình thể hiện rành mạch cao độ thông thủy xuyên suốt 14 tầng nhà.

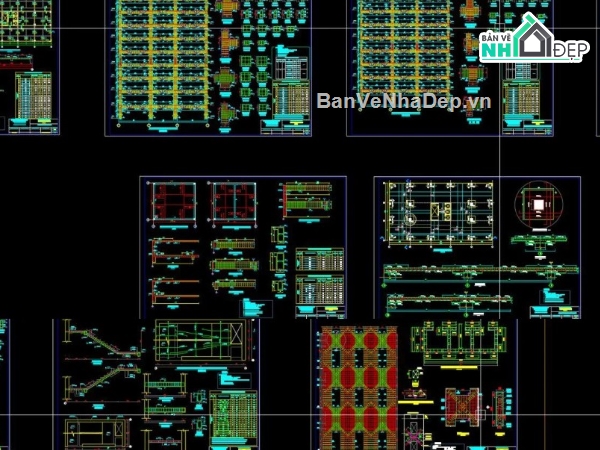

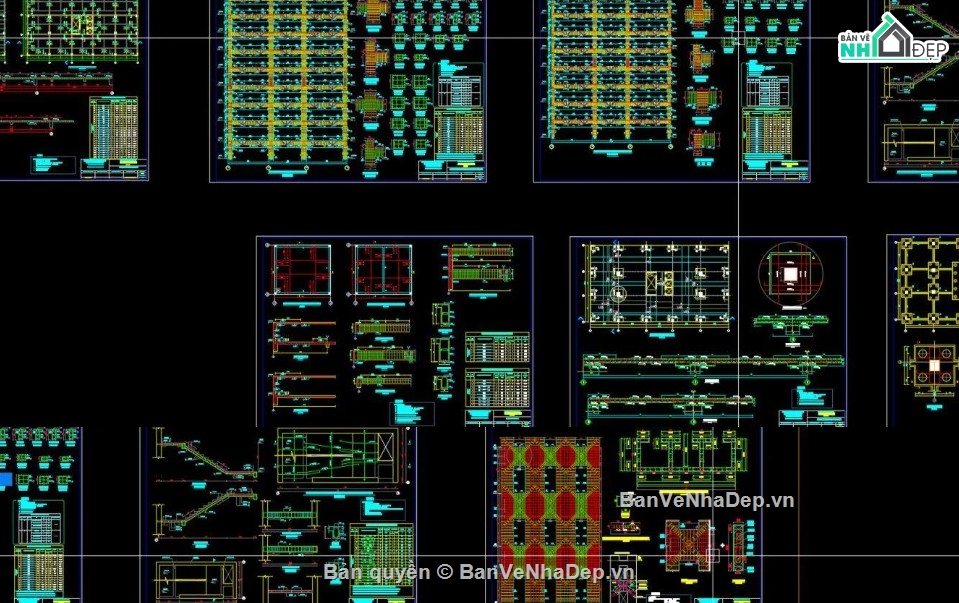

phần kết cấu (chi tiết & chuyên sâu):
mặt bằng kết cấu định vị móng cọc khoan nhồi/ép và mặt bằng đài móng.

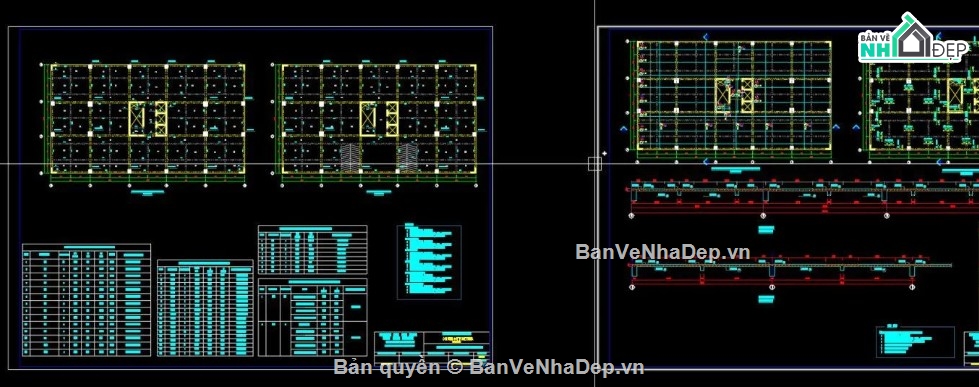

mặt bằng kết cấu bố trí dầm, sàn các tầng.
bản vẽ đầy đủ cấu tạo cốt thép và hình học đài móng.
bản vẽ đầy đủ cấu tạo cốt thép cột, vách lõi thang máy móc chịu lực.
bản vẽ đầy đủ cốt thép dầm và cấu tạo thép sàn.
bản vẽ đầy đủ kết cấu cầu thang bộ.
đặc biệt: đi kèm đầy đủ các bảng thống kê vật tư cốt thép đầy đủ cho cấu kiện, đúng chuẩn format làm file đồ án bảo vệ trước hội đồng.
