Đồ án tốt nghiệp tòa nhà chung cư 9 tầng 1 hầm 37.3x25m
Nguồn tư liệu này sẽ giúp các bạn sinh viên chuyên ngành xây dựng dân dụng & công nghiệp định hình được cách triển khai một luận văn bảo vệ mạch lạc, chuẩn kỹ thuật và đạt điểm cao.
Ngày đăng: 01/6/2026
File download:
.rar
Dung lượng file:
MB
Phong cách: Hiện đại
Kích thước: Rộng 37,3m, Dài 25m, DT 932,5m2
CÔNG CỤ THIẾT KẾ:
Autocad
Sketchup
3D Max
Revit
Khác...
CÁC HẠNG MỤC CỦA BẢN VẼ:
Kiến trúc
Kết cấu
Điện
Nước
PCCC
Phối cảnh
Dự toán
Tài liệu
Khác...
NGƯỜI ĐĂNG
Bản vẽ
512
Bộ sưu tập
0
Đánh giá (691)
5/5
Ngày tham gia
9/6/2025
Mô tả chi tiết
bộ file là một luận văn xây dựng hoàn chỉnh, có khối lượng file cad đồ sộ bao đầy đủ cả 2 phần kiến trúc và kết cấu:
phần kiến trúc:

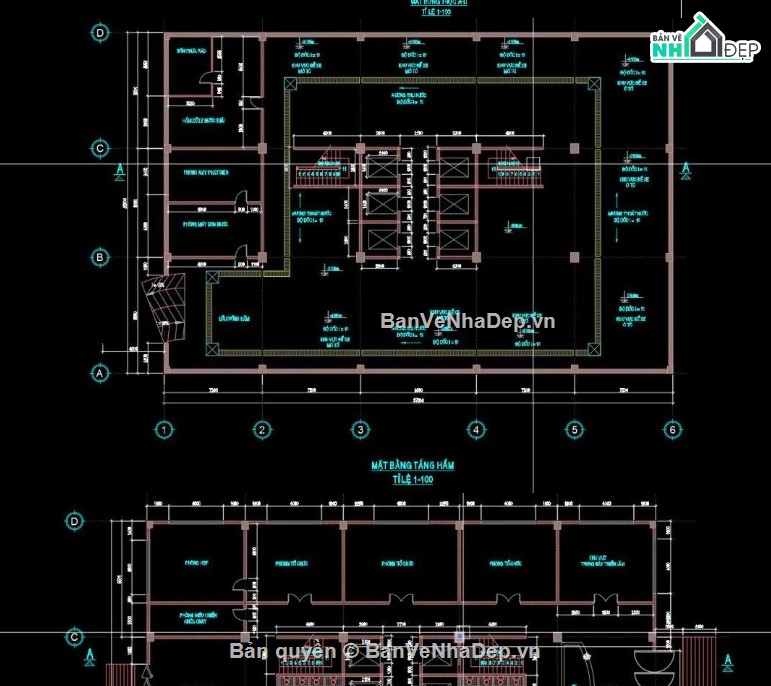

mặt bằng quy hoạch tổng thể và mặt bằng tầng 1.
mặt bằng kiến trúc tầng điển hình phân chia công năng đầy đủ các căn hộ.

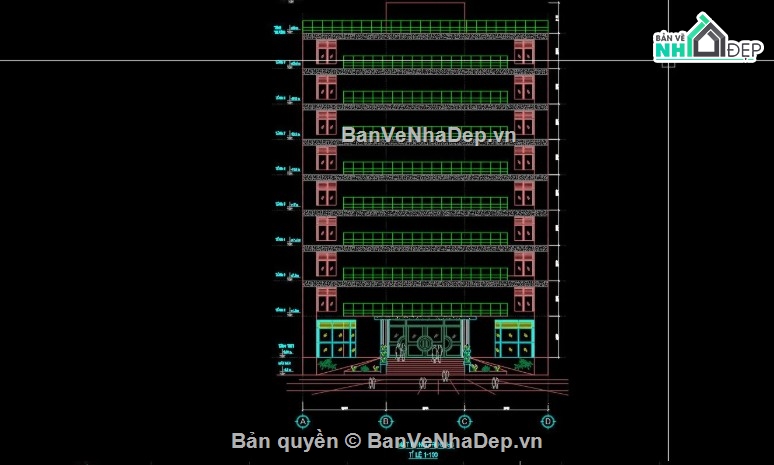

bản vẽ mặt đứng tổng thể công trình.

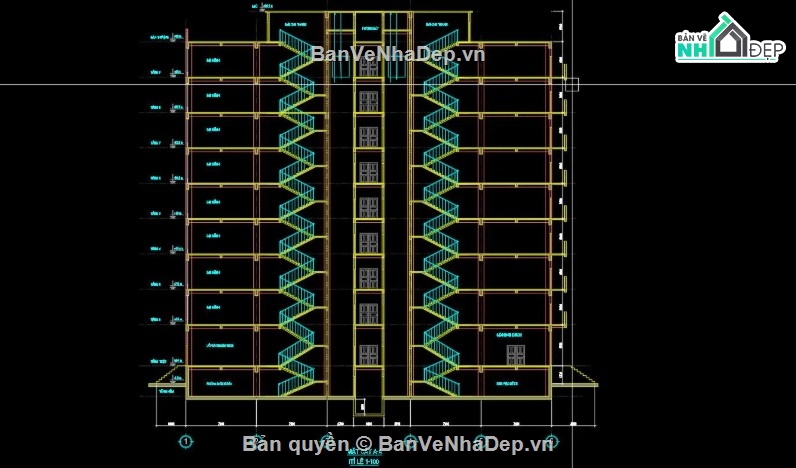

bản vẽ mặt cắt dọc/ngang công trình thể hiện rành mạch cao độ thông thủy xuyên suốt 9 tầng nhà.
phần kết cấu (chi tiết & chuyên sâu):
mặt bằng kết cấu định vị móng cọc khoan nhồi/ép và đài móng.

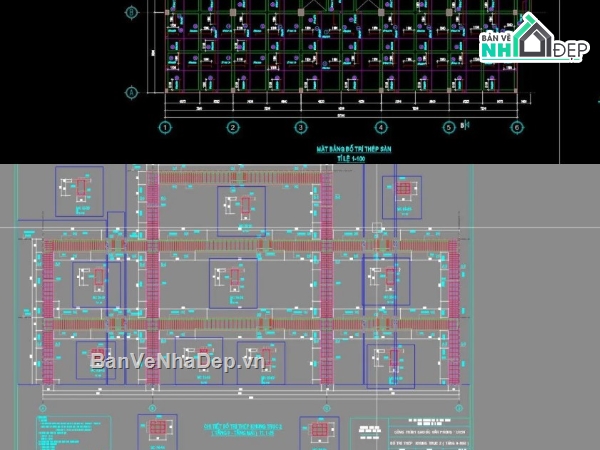

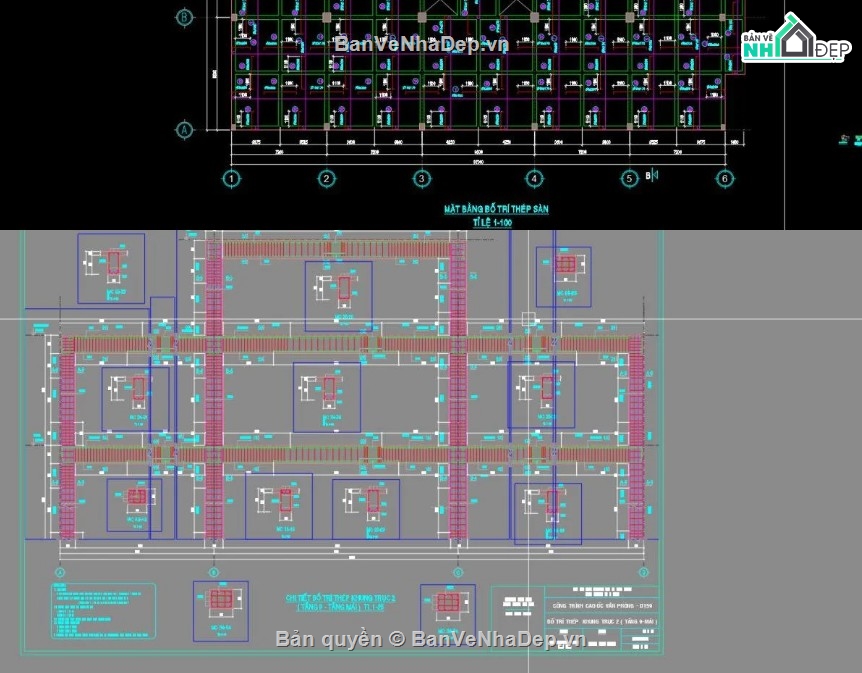

mặt bằng kết cấu bố trí thép dầm, sàn các tầng.
bản vẽ đầy đủ cấu tạo cốt thép và hình học đài móng.
bản vẽ đầy đủ cấu tạo cốt thép cột, vách lõi thang máy móc chịu lực.
bản vẽ đầy đủ cốt thép dầm và cấu tạo thép sàn.
bản vẽ đầy đủ kết cấu cầu thang bộ.
đặc biệt: đi kèm đầy đủ các bảng thống kê vật tư cốt thép chi tiết, đúng chuẩn format làm luận văn bảo vệ trước hội đồng.
