MÃ BẢN VẼ
67263

File bản vẽ biệt thự 2 tầng 8x12m

(1 Nhận xét) Viết đánh giá Bình luận: 0 Download: 4 Lượt xem: 124

Danh mục: Biệt thựBiệt thự 2 Tầng

Ngày đăng: 16/6/2026

File download: File.rar

Dung lượng file: 267 MB

Phong cách: Hiện đại

Kích thước: Rộng 8m, Dài 12m, DT 96m₂

CÔNG CỤ THIẾT KẾ:

Autocad

Sketchup

3D Max

Revit

Khác...

CÁC HẠNG MỤC CỦA BẢN VẼ:

Kiến trúc

Kết cấu

Điện

Nước

PCCC

Phối cảnh

Dự toán

Tài liệu

Khác...

NGƯỜI ĐĂNG

(Hạng vàng)
Xem trang

Bản vẽ
10

Bộ sưu tập
0

Đánh giá (15)
5/5

Ngày tham gia
3/3/2025

Mô tả chi tiết

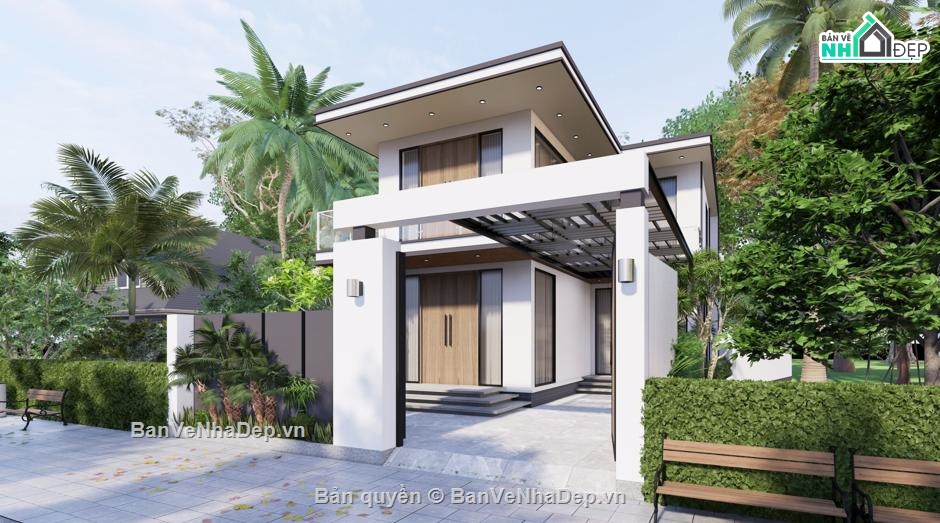

Ngôi nhà mang phong cách hiện đại, tối giản (Modern Minimalism) kết hợp không gian mở và yếu tố sinh thái (mảng xanh sân vườn).

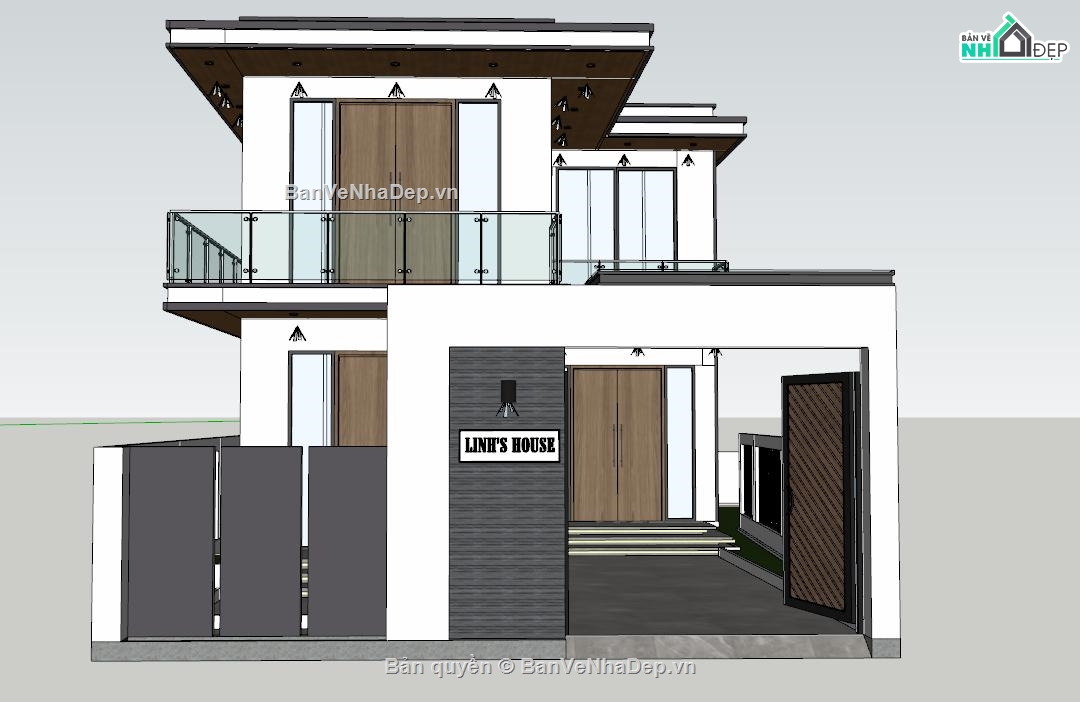

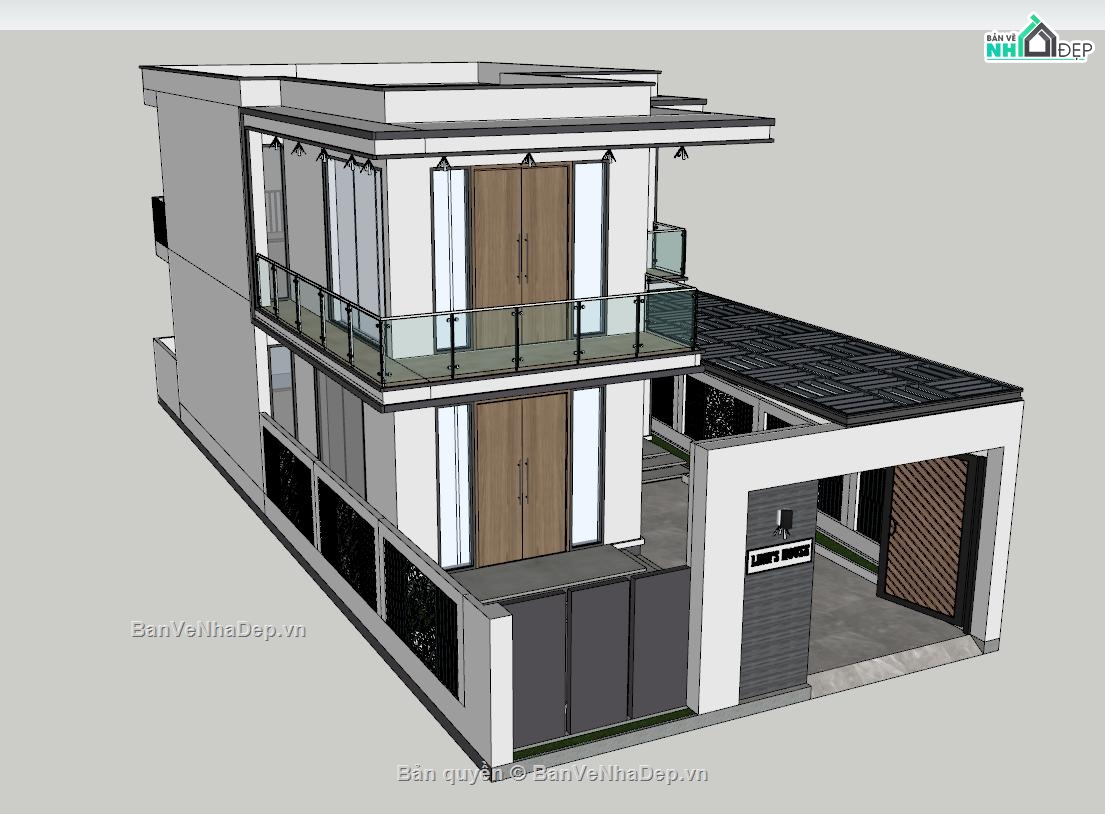

Hình khối kiến trúc: Sử dụng các đường nét vuông vức, khỏe khoắn với mái bằng (mái đổ bê tông) có phần ban công và sê-nô đua rộng, tạo điểm nhấn hình khối chữ L độc đáo.
Màu sắc & Vật liệu: * Tông màu chủ đạo là Trắng kết hợp với xám ghi trầm của hệ tường rào và diện tường trang trí.
- Vật liệu gỗ (hoặc nhựa giả gỗ composite cao cấp) được sử dụng cho hệ cửa chính, cửa ban công và các mảng nan trang trí ở cổng, tạo cảm giác ấm áp, sang trọng.
- Lan can ban công tầng 2 bằng kính cường lực giúp tối ưu tầm nhìn và đón sáng tự nhiên.
Cổng và Sân vườn: * Cổng chính thiết kế dạng cánh mở với nan gỗ đặt chéo hiện đại.
- Phần gara ô tô có mái che bằng hệ lam thoáng phía trên, vừa che chắn vừa đảm bảo thông thoáng.
- Bồn hoa và cây xanh (dạng cọ cảnh, cây bụi) được bố trí ngay mặt tiền sát tường rào giúp làm mềm các góc cạnh thô cứng của bê tông.

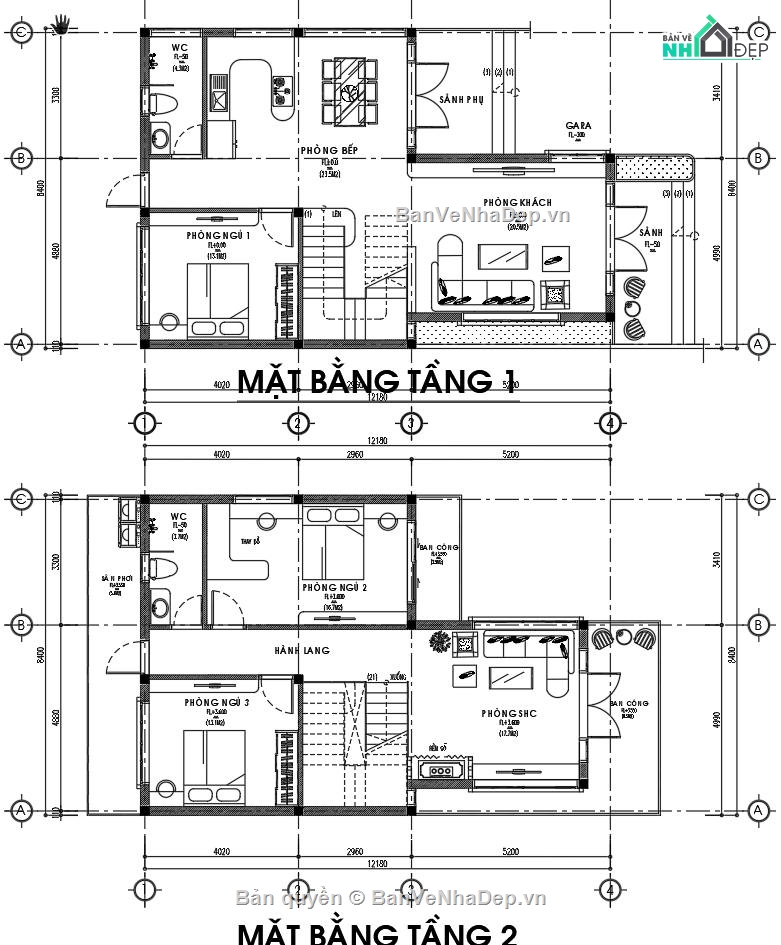

Kích thước tổng thể mặt bằng là 12,18m x 8,4m, được chia làm 3 trục gian chính (Trục 1-2: 4,02m; Trục 2-3: 2,96m; Trục 3-4: 5,2m).

Sảnh chính & Phòng khách (20.5m²): Đi từ sảnh chính vào (phía bên phải nhà từ ngoài nhìn vào) là không gian phòng khách rộng rãi, vuông vắn, bố trí được bộ sofa lớn hướng về phía kệ tivi sát vách ngăn cầu thang.
Phòng bếp + Ăn (23.5m²): Nằm ở phía sau trục giữa và liên thông một phần với phòng khách. Bếp thiết kế dạng chữ L tối ưu công năng, có một Sảnh phụ mở ra khu vực gara/sân bên hông, rất thuận tiện cho việc đi chợ về không qua phòng khách và giúp đối lưu không khí, khử mùi thức ăn.
Phòng ngủ 1 (14.0m²): Bố trí ở góc mặt tiền bên trái tầng 1, có cửa sổ lớn mở ra mặt tiền, thích hợp cho người lớn tuổi trong nhà để tránh phải leo thang.
Khu vệ sinh (WC1 - 4.3m²): Đặt kín đáo ở góc cuối nhà, cạnh phòng bếp và phòng ngủ 1, đảm bảo sự riêng tư và tiện lợi khi sinh hoạt chung.
Gara ô tô: Khoảng sân trống có mái che phía bên phải, kết nối trực tiếp với sảnh phụ vào nhà.
Giao thông đứng: Cầu thang bộ dạng chữ U đặt ở trung tâm nhà, ngăn chia tương đối giữa phòng khách và phòng ngủ 1.

Tầng 2 là không gian nghỉ ngơi, sinh hoạt riêng tư của gia đình, giữ nguyên hệ khung cột chịu lực từ tầng 1.

Phòng sinh hoạt chung (Phòng SHC - 17.7m²): Nằm ngay phía trên phòng khách tầng 1. Đây là nơi cả nhà quây quần giải trí, có cửa mở ra một Ban công khá rộng hướng ra mặt tiền chính.
Phòng ngủ 2 (15.7m²): Nằm ở trục giữa phía sau, có diện tích rộng rãi, bố trí được giường đôi, tủ quần áo lớn và có một Ban công phụ bên hông để lấy gió.
Phòng ngủ 3 (13.5m²): Nằm ở phía trước, đè lên vị trí phòng ngủ 1 của tầng 1, có cửa sổ lớn view mặt tiền thoáng đãng.
Hành lang giao thông: Trục hành lang chạy dọc giữ vai trò kết nối nút giao thông cầu thang với tất cả các phòng.
Khu vệ sinh (WC2 - 5.7m²) & Sân phơi (4.8m²): * Phòng WC 2 diện tích lớn, được thiết kế tách biệt khu khô/ướt (có vách kính tắm đứng).
- Cạnh WC là lối đi ra khu Sân phơi phía sau nhà, giữ thẩm mỹ chung không bị lộ quần áo ra mặt tiền.

Ưu điểm: Bố trí công năng cực kỳ vuông vức, giao thông trong nhà mạch lạc, không có diện tích chết. Tất cả các phòng ngủ và phòng chức năng đều có cửa sổ, ban công tiếp xúc trực tiếp với ánh sáng tự nhiên. Việc đưa sảnh phụ vào bếp và sân phơi giấu phía sau thể hiện sự tinh tế trong thói quen sinh hoạt của người Việt.
