1. thông tin tổng quan về hồ sơ bản vẽ sân pickleball
kích thước khu đất xây dựng là 21.4m x 36m (diện tích sàn gần 770m²). với diện tích này, mặt bằng được tối ưu để bố trí cụm sân đôi tiêu chuẩn hoặc một sân đơn phân khu vip có khoảng không gian di chuyển (out-of-bounds), hàng ghế khán giả và khu vực kỹ thuật cực kỳ rộng rãi, thông thoáng.
thể loại tài liệu: hồ sơ kỹ thuật thi công sân thể thao.
hạng mục thiết kế: kiến trúc nền sân & rào chắn + kết cấu khung thép tiền chế + điện chiếu sáng chống lóa.
định dạng file: cad (.dwg) - dễ dàng chỉnh sửa, bóc tách khối lượng.
2. đầy đủ các danh mục hồ sơ trong bộ hồ sơ
hồ sơ được phân tách thành 3 phân mục kỹ thuật rõ ràng, giúp đội ngũ bản vẽ và nhà thầu dễ dàng phối hợp triển khai:
a. phần kiến trúc mặt sân & tiêu chuẩn hoàn thiện
phần hồ sơ kiến trúc tập trung vào quy hoạch không gian và file biện pháp thi công bề mặt đạt chuẩn thi đấu:

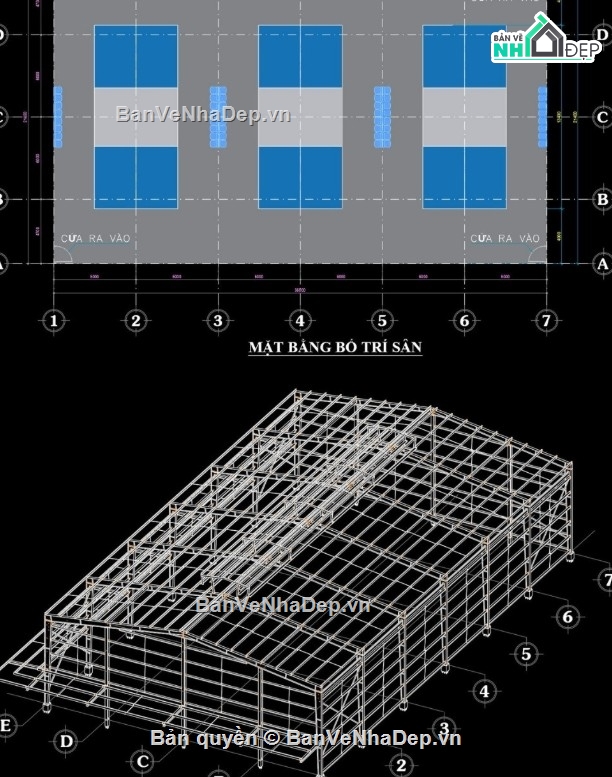

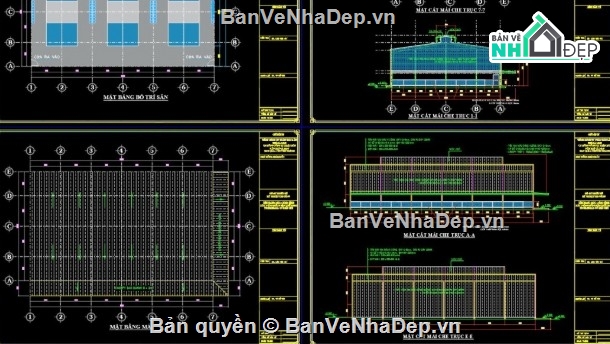

mặt bằng định vị & phân khu: xác định tọa độ vị trí sân, khoảng cách an toàn từ vạch biên đến lưới rào bao quanh công trình.
bản vẽ mặt bằng sơn sân: đầy đủ kích thước xây dựng vạch kẻ sân (kitchen line, baseline, sideline) đúng luật pickleball quốc tế.
chi tiết cấu tạo nền sân: hồ sơ mặt cắt đầy đủ các lớp vật liệu nền (lớp cấp phối đá dăm, lớp bê tông/asphalt, lớp sơn lót bám dính, và hệ thống 5-7 lớp sơn acrylic chuyên dụng tạo độ nảy và chống trơn trượt).
kiến trúc phụ trợ: hồ sơ hàng rào lưới b40/lưới dù bọc pe cao 3m - 4m, đầy đủ cửa sắt ra vào sân và khu vực băng ghế chờ.
b. phần kết cấu mái che khung thép tiền chế (zamil)
do công trình có nhịp lớn (21.4m) không sử dụng cột giữa để tránh ảnh hưởng đến không gian chơi bóng, biện pháp kết cấu thép được tính toán vô cùng kỹ lưỡng:
mặt bằng móng & đà kiềng: hệ móng đơn/móng băng bê tông cốt thép chịu lực cho toàn bộ hệ cột.

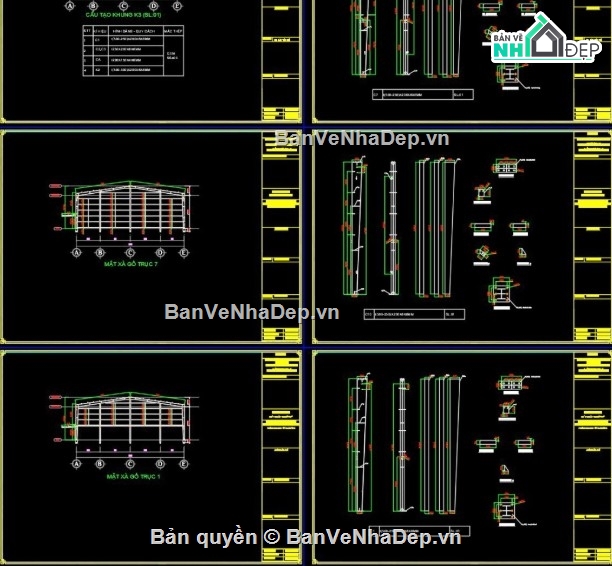

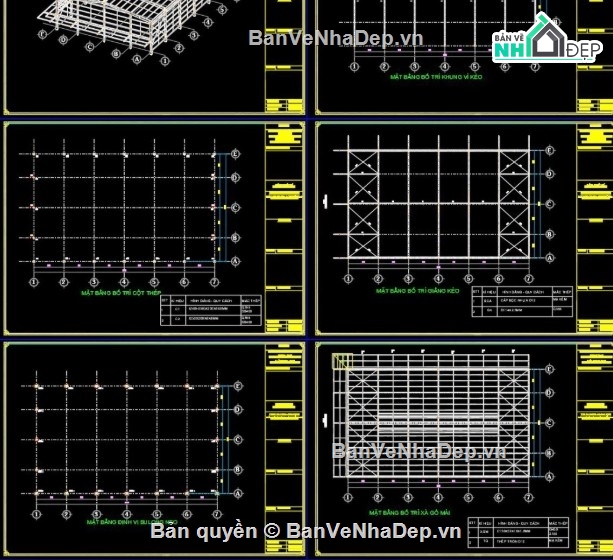

bản vẽ định vị cột & vì kèo thép: đầy đủ mặt cắt cấu kiện cột thép, kèo thép hình hoặc kèo ống không gian được liên kết bằng bu lông cường độ cao.
hệ giằng & xà gồ: hồ sơ bố trí giằng mái, giằng cột, hệ xà gồ c hoặc z đỡ mái tôn chống nóng (tôn lạnh kết hợp lớp pu cách nhiệt).

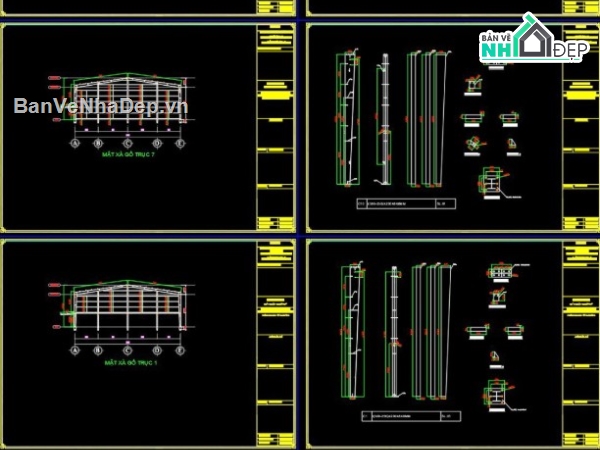

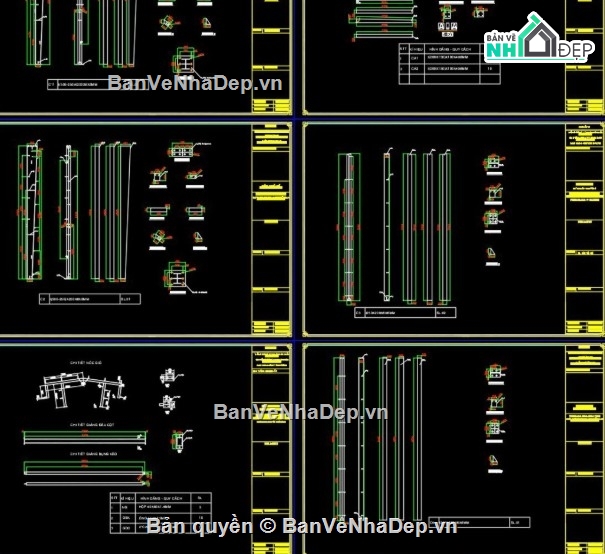

chi tiết liên kết: hồ sơ đầy đủ các nút liên kết (chân cột vào móng, đỉnh cột vào kèo, bản mã liên kết) đảm bảo khả năng chịu lực và kháng gió bão tốt.
c. hồ sơ bản vẽ hệ thống điện và chiếu sáng chống lóa
ánh sáng là yếu tố quyết định chất lượng trải nghiệm của người chơi vào ban đêm. hồ sơ đáp ứng đầy đủ tiêu chuẩn chiếu sáng sân thể thao:
sơ đồ nguyên lý tủ điện: phân pha, tính toán download trọng hệ thống và các thiết bị đóng ngắt an toàn (aptomat/mccb).tài liệu kiến trúc sư
mặt bằng bố trí trụ đèn: xác định chiều cao và vị trí lắp đặt các cột đèn (thường từ 6m - 8m) dọc theo biên dọc của sân để không gây chói mắt cho vận động viên khi đỡ bóng bổng (lob).
bản vẽ kỹ thuật đèn led: sử dụng hệ đèn led chuyên dụng cho sân thể thao (công suất 200w - 400w), góc chiếu và độ rọi lux được tính toán đồng đều trên khắp mặt sân.
