MÃ BẢN VẼ
67275
File cad kiến trúc chung cư tòa nhà 5 tầng kt 45x26.5m
Với diện tích thiết kế tiêu chuẩn 45×26.5m, công trình được tổ chức mặt bằng cực kỳ tối ưu, kết hợp thiết kế mặt tiền vách kính sang trọng.
Ngày đăng: 01/6/2026
File download:
.rar
Dung lượng file:
MB
Phong cách: Hiện đại
Kích thước: ...
CÔNG CỤ THIẾT KẾ:
Autocad
Sketchup
3D Max
Revit
Khác...
CÁC HẠNG MỤC CỦA BẢN VẼ:
Kiến trúc
Kết cấu
Điện
Nước
PCCC
Phối cảnh
Dự toán
Tài liệu
Khác...
NGƯỜI ĐĂNG
Bản vẽ
512
Bộ sưu tập
0
Đánh giá (691)
5/5
Ngày tham gia
9/6/2025
Mô tả chi tiết
qua các hình ảnh trích xuất từ file gốc, bộ file bản vẽ cung cấp đầy đủ các góc nhìn kiến trúc quan trọng nhất để triển khai một văn phòng văn phòng:
📍 mặt bằng tầng 1 (trệt): gây ấn tượng phật với mẫu sảnh đón khách (entrance hall) rộng rãi, bậc tam cấp cong vòm bề thế. khu vực này còn được bố trí không gian cho phòng trưng bày (exhibition hall), phòng họp lớn và các phòng ban hành chính.

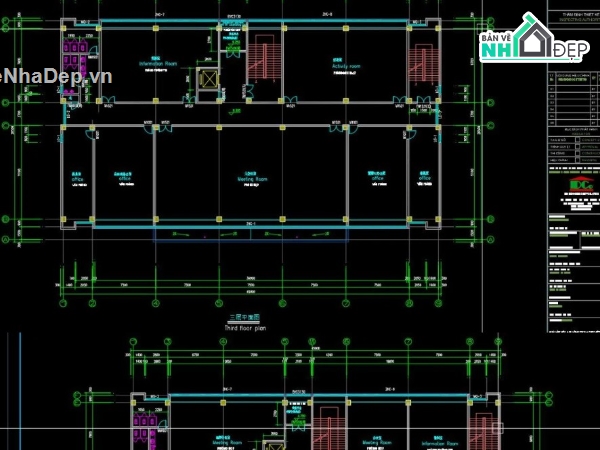

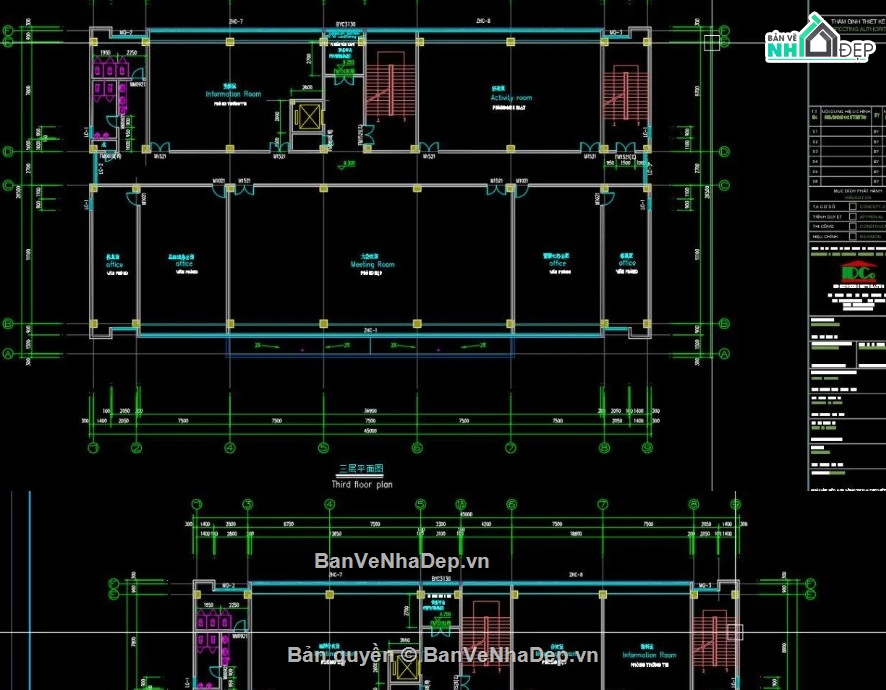

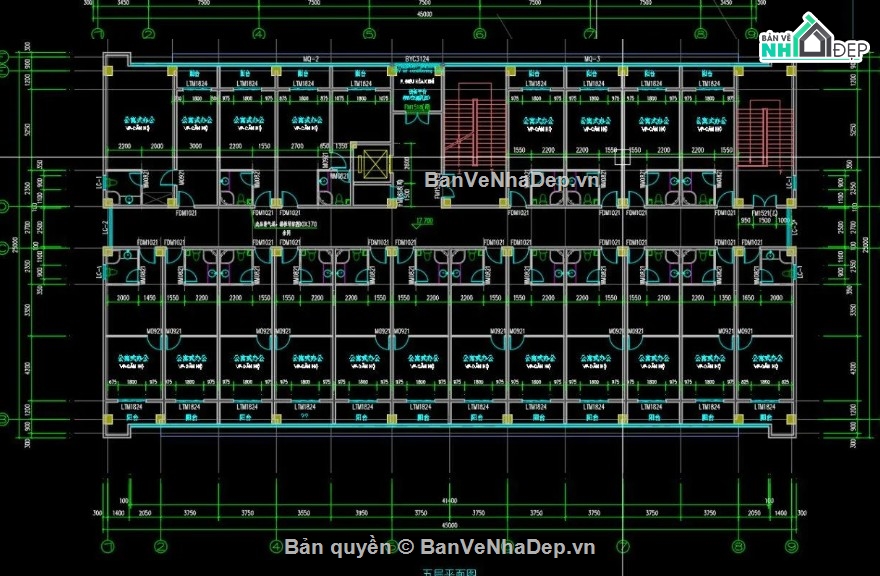

📍 mặt bằng các tầng 2, 3, 4, 5: thể hiện rõ layout phân chia không gian làm việc chuyên nghiệp với các phòng làm việc (office), phòng họp (meeting room), phòng thông tin/hoạt động (activity/information room).
📍 lõi giao thông trung tâm: bố trí khoa học với cụm thang máy, thang bộ thoát hiểm và khu vực vệ sinh nam/nữ riêng biệt, tối ưu diện tích hành lang di chuyển.
📍 mặt bằng mái: thể hiện đầy đủ hướng dốc thu nước (1% – 3.1%), vị trí đặt buồng kỹ thuật thang máy móc và xử lý chống thấm.

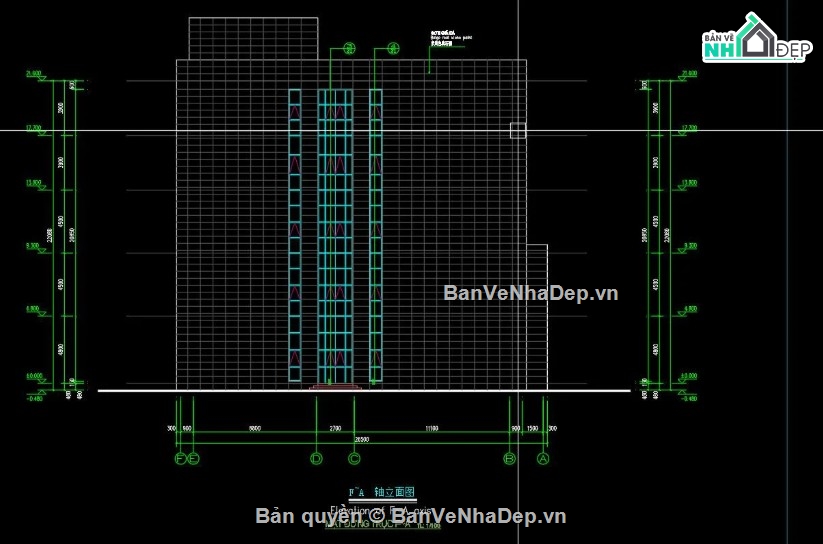

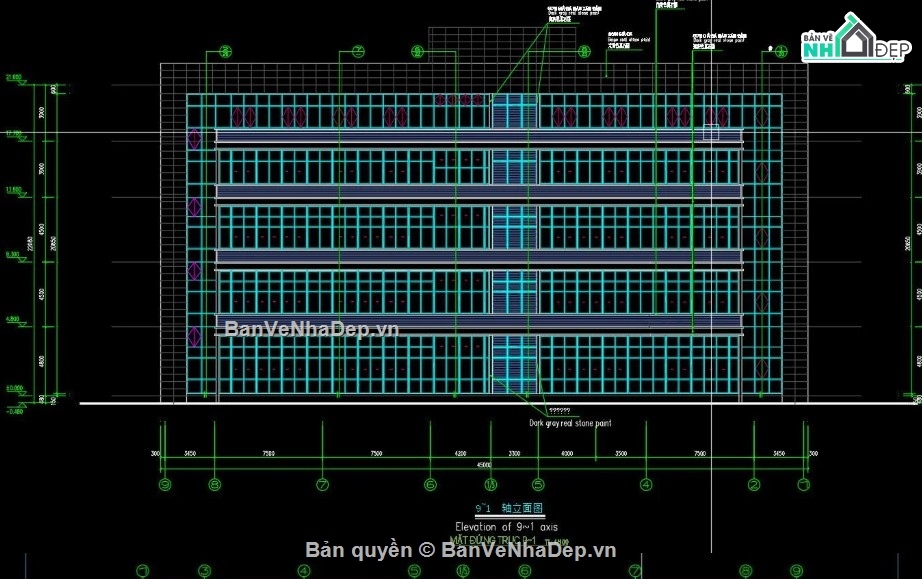

📍 mặt đứng kiến trúc (trục f-a, trục 9-1): thể hiện độc đáo kiến trúc hiện đại, bề thế với hệ vách kính cường lực mặt tiền, các lam ngang trang trí và hệ thống cửa sắt lấy sáng tối đa cho không gian văn phòng.
