MÃ BẢN VẼ
66137
File cad nhà chữ l để xe ô tô file cad kiến trúc và kết cấu
Bộ bản vẽ file cad file cad thi công toàn diện nhà xe ô tô nhiều tầng dạng chữ l, bao đầy đủ tổng hợp phần kiến trúc, kết cấu bê tông cốt thép (btct) và kết cấu thép
Ngày đăng: 18/3/2026
File download:
.rar
Dung lượng file:
MB
Phong cách: Hiện đại
Kích thước: ...
CÔNG CỤ THIẾT KẾ:
Autocad
Sketchup
3D Max
Revit
Khác...
CÁC HẠNG MỤC CỦA BẢN VẼ:
Kiến trúc
Kết cấu
Điện
Nước
PCCC
Phối cảnh
Dự toán
Tài liệu
Khác...
NGƯỜI ĐĂNG
Bản vẽ
512
Bộ sưu tập
0
Đánh giá (691)
5/5
Ngày tham gia
9/6/2025
Mô tả chi tiết
phần kiến trúc:

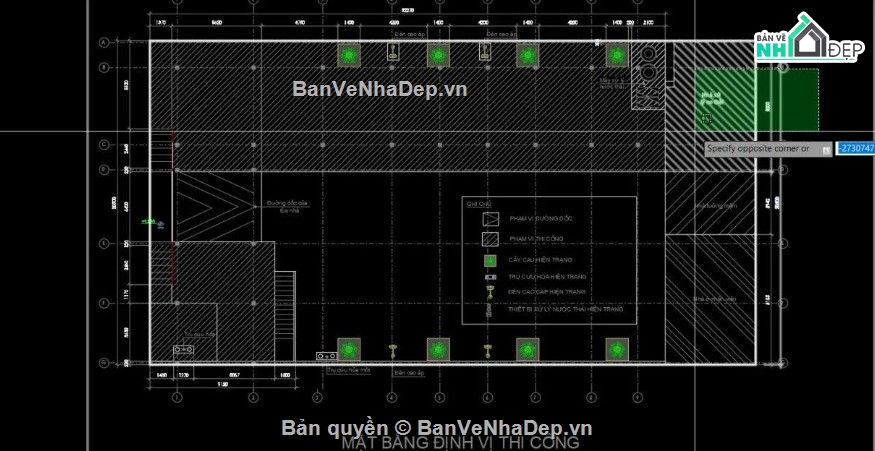

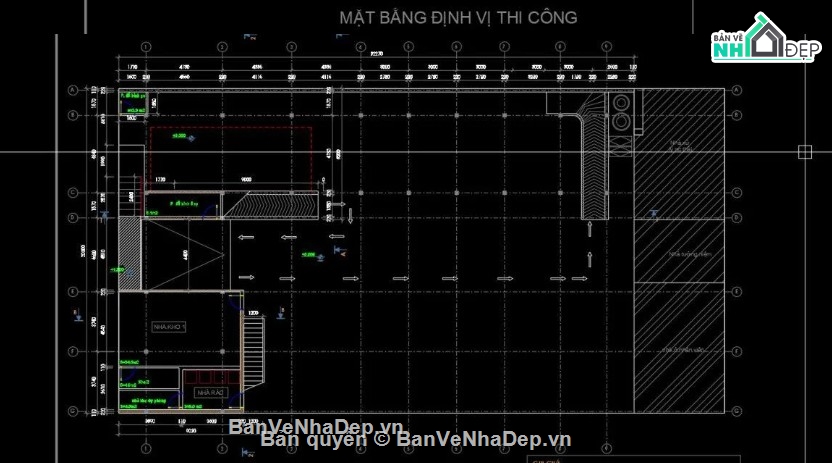

mặt bằng định vị thi công tổng thể.

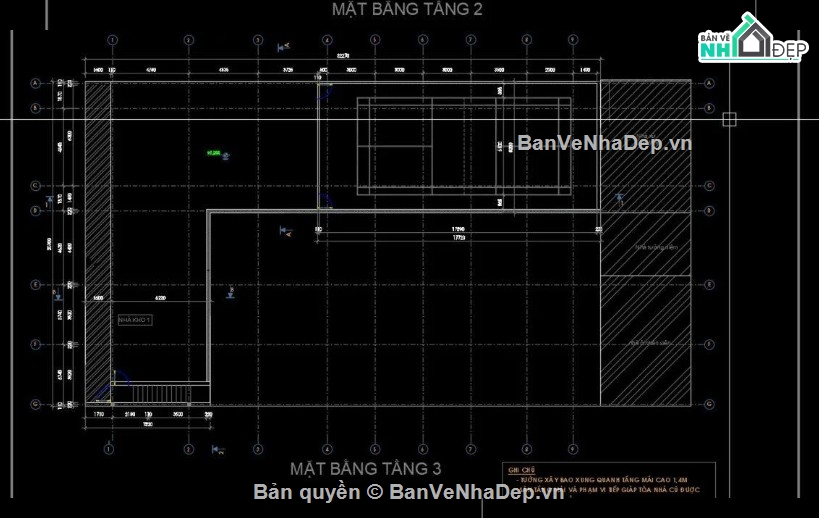

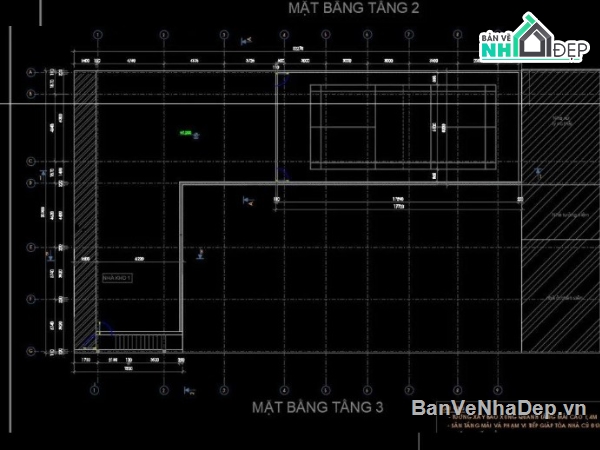

chi tiết mặt bằng công năng tầng 1, tầng 2, tầng 3.

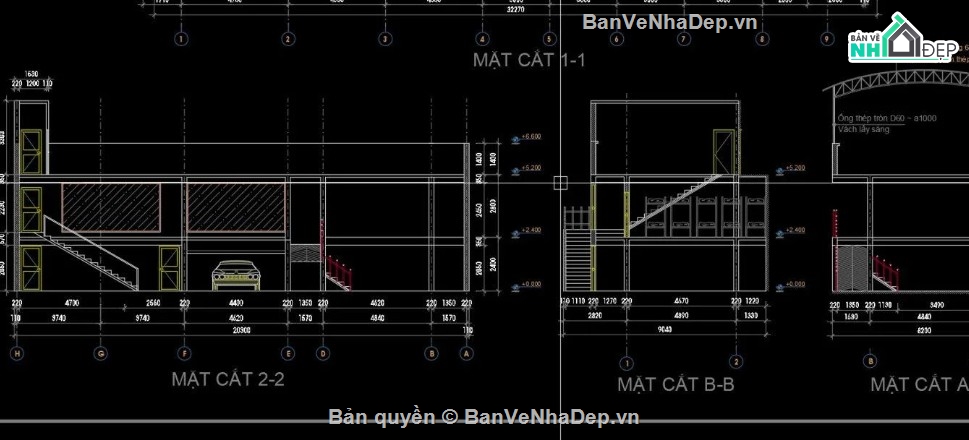

các mặt cắt dọc và ngang (1-1, 2-2, a-a, b-b) thể hiện rõ cao độ các tầng, độ dốc của ram dốc liên tầng và đầy đủ các phòng phụ trợ.
phần kết cấu btct:
mặt bằng định vị móng, đầy đủ các đài móng (md1, md2, mc1, mc2) và đầy đủ cột.
mặt bằng kết cấu dầm sàn và hồ sơ bố trí thép sàn các tầng.
chi tiết cấu tạo và mặt cắt bố trí thép cho bản thang ram dốc (ct-2).
bảng thống kê cốt thép bóc tách đầy đủ cho toàn bộ móng, dầm, sàn, cột.
phần kết cấu thép:
chi tiết cấu tạo hệ khung vòm thép hộp mái bao che.
