MÃ BẢN VẼ
67982

File thiết kế khu nhà máy 4.23ha gồm 5 nhà xưởng và các hạng mục phụ trợ

(1 Nhận xét) Viết đánh giá Bình luận: 0 Download: 0 Lượt xem: 9

Hồ sơ thiết kế khu nhà máy diện tích 42.353,9m², gồm 5 nhà xưởng A–E, nhà xe 2 tầng, nhà điện, kho phế liệu, nhà gas, trạm xử lý nước thải và các hạng mục phụ trợ.

Danh mục: Nhà xưởng

Ngày đăng: 23/8/2026

File download: Ban ve nha xuong VPIC.rar

Dung lượng file: 62.5 MB

Phong cách: Hiện đại

Kích thước: ...

CÔNG CỤ THIẾT KẾ:

Autocad

Sketchup

3D Max

Revit

Khác...

CÁC HẠNG MỤC CỦA BẢN VẼ:

Kiến trúc

Kết cấu

Điện

Nước

PCCC

Phối cảnh

Dự toán

Tài liệu

Khác...

NGƯỜI ĐĂNG

Kts. Phạm Duy

(Hạng vàng)
Xem trang

Bản vẽ
530

Bộ sưu tập
4

Đánh giá (643)
4/5

Ngày tham gia
16/11/2017

Mô tả chi tiết

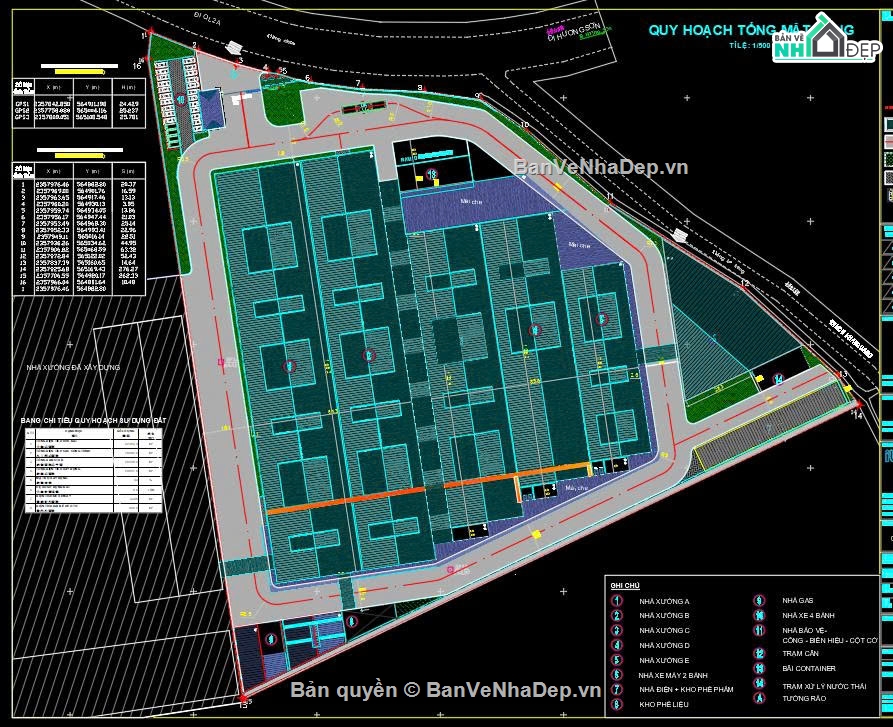

Chia sẻ bộ hồ sơ thiết kế khu nhà máy được quy hoạch trên khu đất có tổng diện tích 42.353,9m², tổng diện tích các công trình 24.404,4m², tổng diện tích sàn xây dựng 28.248,4m² và mật độ xây dựng khoảng 59%.

Các hạng mục chính trong dự án gồm:

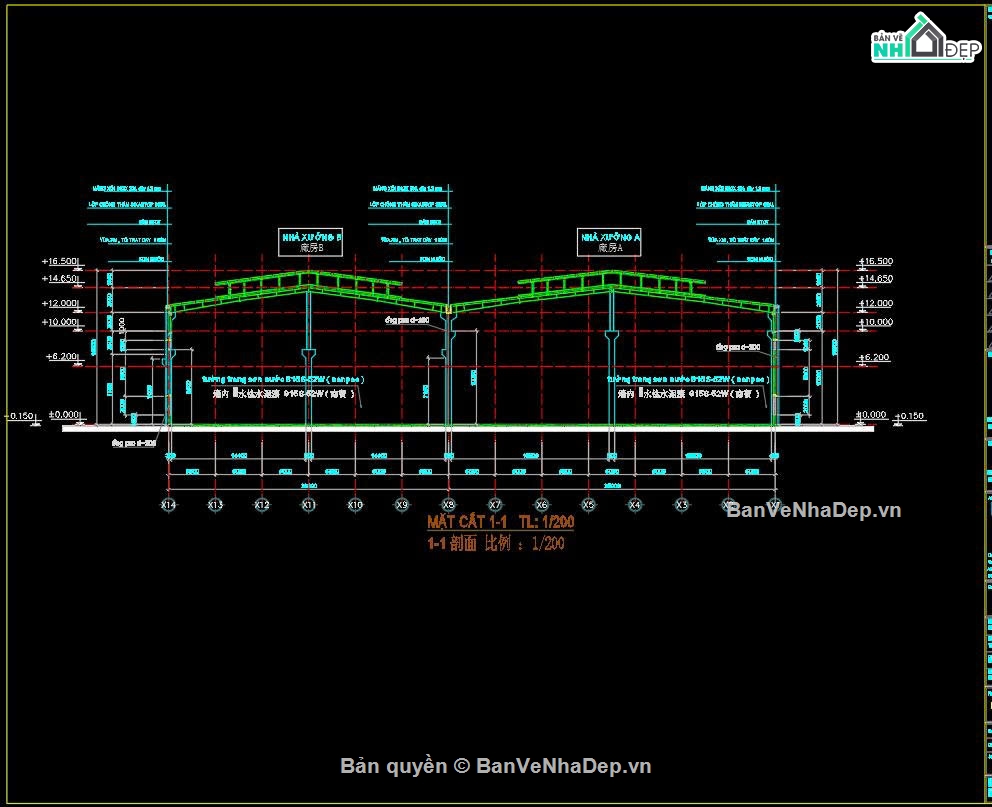

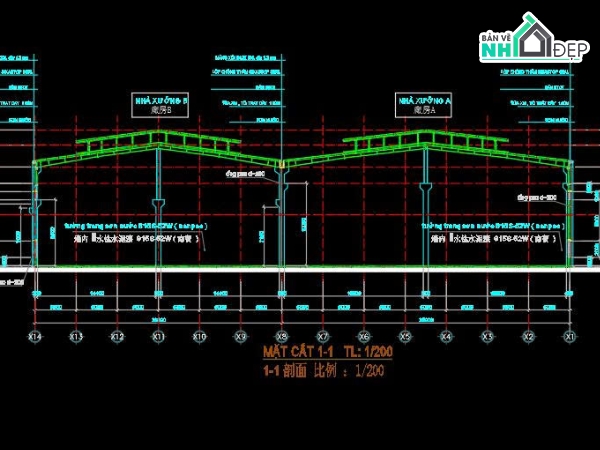

Nhà xưởng A: diện tích 5.880m², cao 1 tầng, chiều cao 16,5m.
Nhà xưởng B: tầng 1 diện tích 5.040m², tầng 2 diện tích 543m², cao 2 tầng, chiều cao 16,5m.
Nhà xưởng C: diện tích 3.689,7m², cao 1 tầng, chiều cao 14,5m.
Nhà xưởng D: tầng 1 diện tích 3.328,5m², tầng 2 diện tích 1.534,5m², cao 2 tầng, chiều cao 14,5m.
Nhà xưởng E: tầng 1 diện tích 2.038,5m², tầng 2 diện tích 88,5m², cao 2 tầng, chiều cao 16,5m.
Nhà để xe máy 2 tầng: diện tích khoảng 1.677m² mỗi tầng.
Nhà điện – kho phế phẩm: diện tích 640m².
Kho phế liệu: diện tích 621m².
Nhà gas: diện tích 450m².
Nhà để xe ô tô: diện tích 348,4m².
Nhà bảo vệ: diện tích 60m².
Trạm cân: diện tích 59,5m².
Bãi container: diện tích 405,6m².
Trạm xử lý nước thải: diện tích 166,2m².
Ngoài ra còn có hệ thống tường rào, bãi đỗ ô tô và khu vực để xe máy.

Bộ hồ sơ có quy mô lớn, nhiều loại công trình công nghiệp và hạng mục phụ trợ, phù hợp để tham khảo khi thiết kế, quy hoạch hoặc triển khai các dự án nhà máy, khu sản xuất và nhà xưởng công nghiệp tương tự.
