MÃ BẢN VẼ
61694
Full hồ sơ Kiến trúc và Kết cấu Căn hộ chung cư Giảng Võ Complex Tower
Hồ sơ kỹ thuật về Kiến trúc và Kết cấu công trình hoàn chỉnh: Đầy đủ mặt bằng 2 hầm, 5 tầng thương mại và 10 tầng căn hộ.
Ngày đăng: 29/8/2025
File download:
Complex Giảng Võ.rar
Dung lượng file:
179 MB
Phong cách: Hiện đại
Kích thước: DT 90100m2
CÔNG CỤ THIẾT KẾ:
Autocad
Sketchup
3D Max
Revit
Khác...
CÁC HẠNG MỤC CỦA BẢN VẼ:
Kiến trúc
Kết cấu
Điện
Nước
PCCC
Phối cảnh
Dự toán
Tài liệu
Khác...
NGƯỜI ĐĂNG
Bản vẽ
12
Bộ sưu tập
0
Đánh giá (14)
5/5
Ngày tham gia
5/7/2018
Mô tả chi tiết

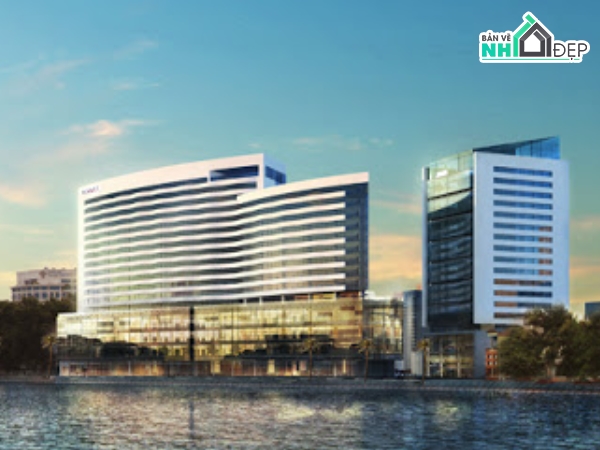

Tên dự án : Chung cư Giảng Võ Complex
Tổng mức đầu tư: 1300 tỷ VND.
Tổng diện tích sàn khoảng 90.100 m2
Diện tích xây dựng: 16.500 m2.
Hồ sơ Full Kiến trúc và Kết cấu rất đáng để làm tư liệu tham khảo và triển khai kỹ thuật các công trình có quy mô tương tự.

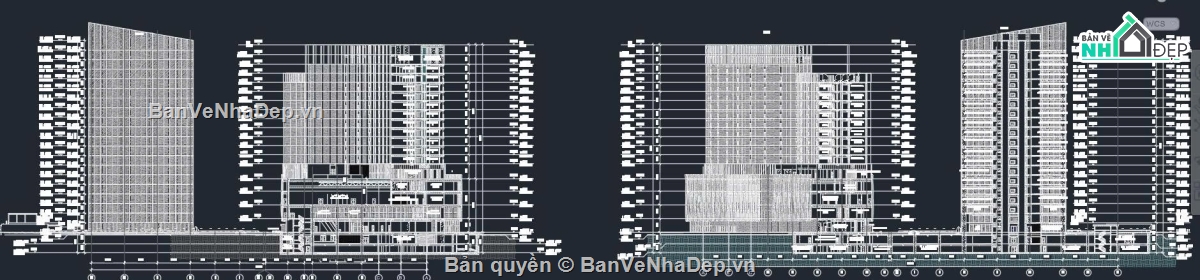

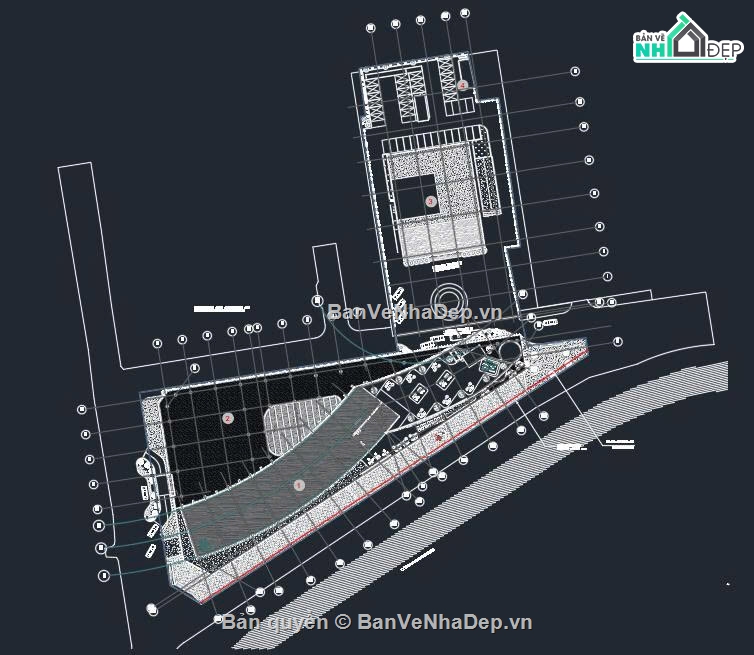

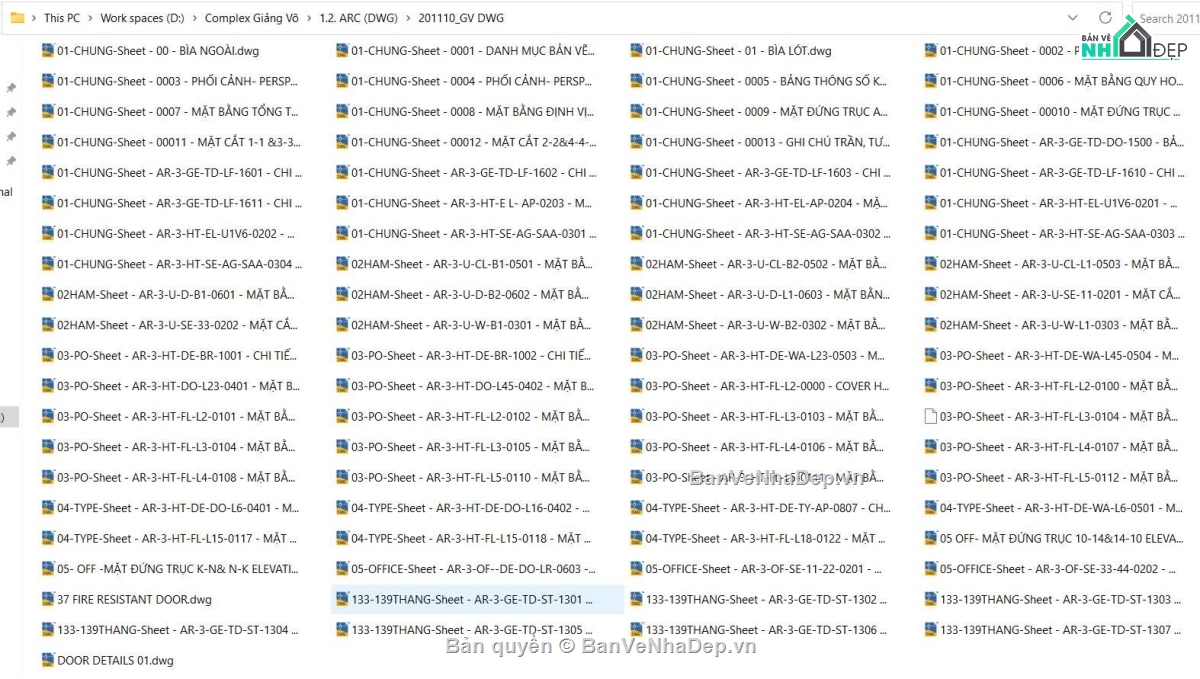

- Về Kiến trúc có các bản vẽ: Toàn bộ mặt bằng, mặt bằng tổng thể; Toàn bộ mặt cắt; Định vị cột, vách, tường; Chi tiết cấu tạo cửa, lõi thang máy, không gian chức năng; Chi tiết căn hộ điển hình.

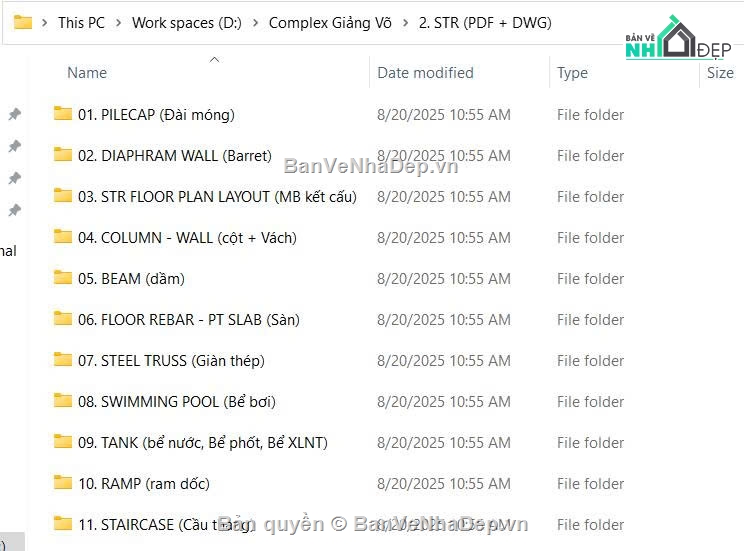

- Về Kết cấu: Kết cấu kỹ thuật thi công toàn bộ mặt bằng; Đài móng; Barret; Cột, vách, dầm, sàn, bể nước, bể bơi, bể XLNT, ram dốc, cầu thang; Cấu tạo mái.
