MÃ BẢN VẼ
65341
Gia công đầy đủ càng gạt

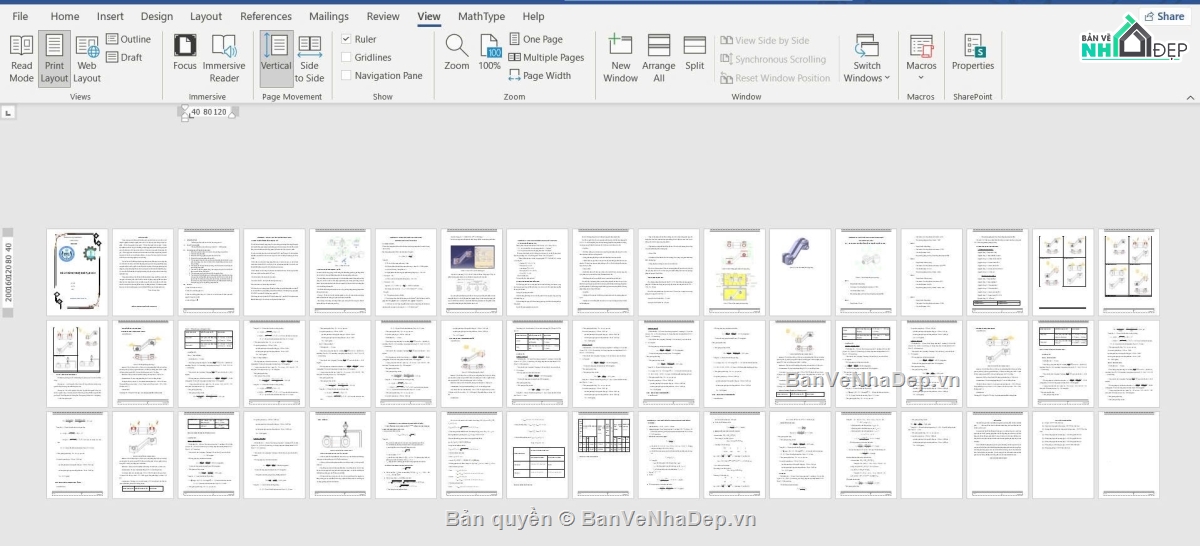

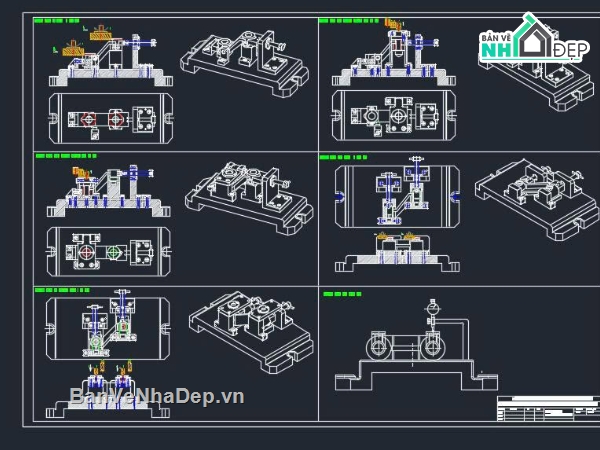

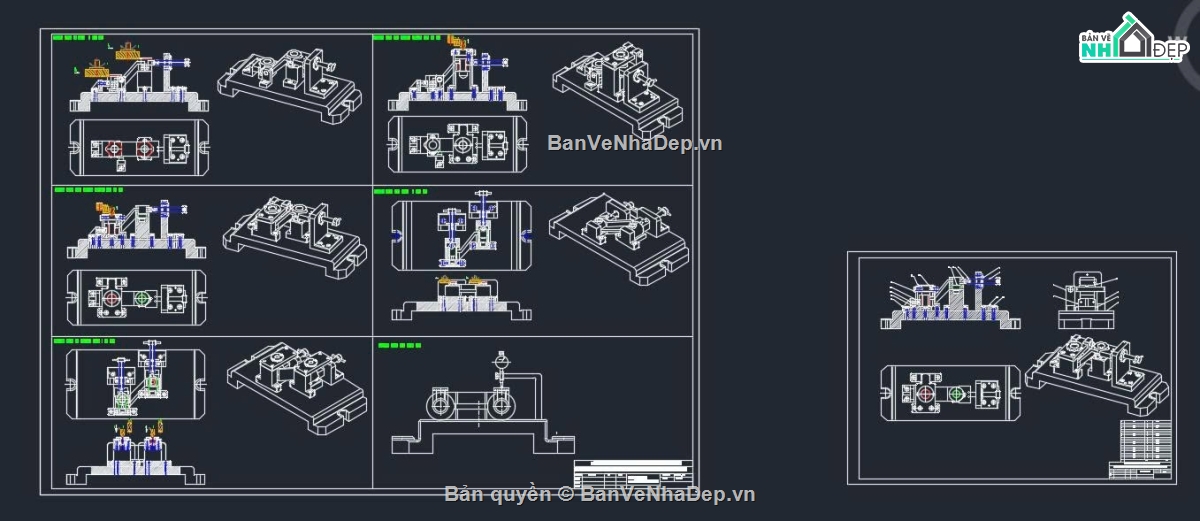

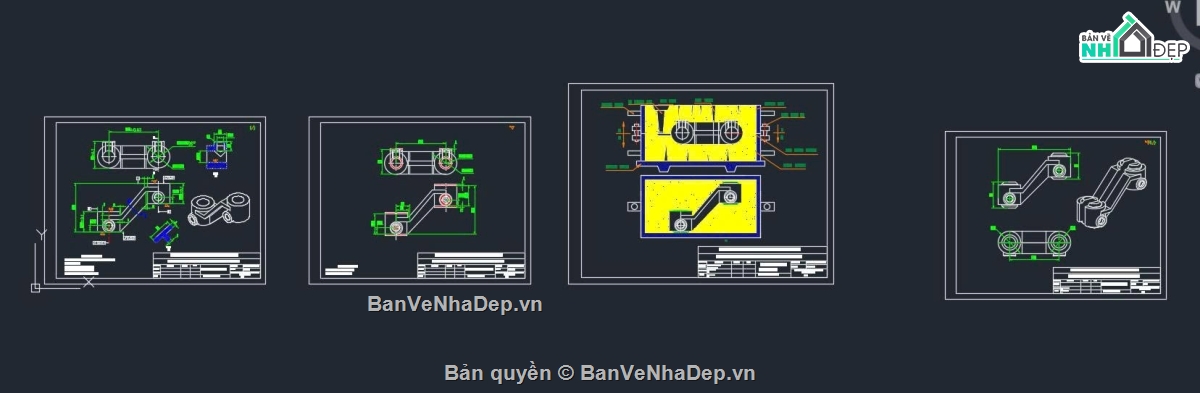

1. file cad chế tạo đầy đủ a3. 2. file cad đầy đủ lồng phôi a3. 3. file cad sơ đồ nguyên công a0 + (bản vẽ có cả hình mẫu 3dmax bên cạnh mỗi nguyên công nếu có thể) 4. file cad đồ gá a2. 5. file thuyết minh
Ngày đăng: 02/2/2026
File download:
GIA CÔNG CHI TIẾT CÀNG GẠT.zip
Dung lượng file:
3.15 MB
Phong cách: Hiện đại
Kích thước: ...
CÔNG CỤ THIẾT KẾ:
Autocad
Sketchup
3D Max
Revit
Khác...
CÁC HẠNG MỤC CỦA BẢN VẼ:
Kiến trúc
Kết cấu
Điện
Nước
PCCC
Phối cảnh
Dự toán
Tài liệu
Khác...
NGƯỜI ĐĂNG
Bản vẽ
3
Bộ sưu tập
0
Đánh giá (5)
5/5
Ngày tham gia
1/2/2026
Mô tả chi tiết
chi tiết là đầy đủ thuộc dạng càng. đầy đủ có đóng vai trò tay biên dùng để truyền các chuyển động quay sang chuyển động tịnh tiến hoặc ngược lại biến đổi chuyển động tịnh tiến thành chuyển động quay. quá trình làm việc chịu nén, xoắn.
chi tiết có bề mặt làm việc chính là bề mặt lỗ ø27, hai lỗ phụ m16 và bề mặt hai mặt đầu, những yêu cầu độ chính xác cao. ngoài ra, còn có những bề mặt phụ là lỗ ren 2 đầu.

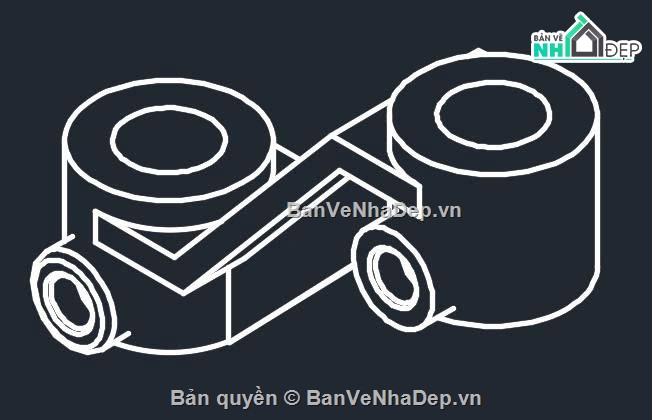

về kết cấu: đầy đủ thuộc dạng càng điền hình, có hình con thoi ,có các bề mặt chính như: bề mặt lỗ ø27, hai lỗ phụ m16 , bề mặt hai mặt đầu. tuy nhiên, các bề mặt đầu không cùng nằm trên mặt phẳng song song.
