HỒ SƠ BẢN VẼ THI CÔNG KIẾN TRÚC BIỆT THỰ LÂU ĐÀI TÂN CỔ ĐIỂN ĐẲNG CẤP (AUTOCACAD)
1. THÔNG TIN CÔNG TRÌNH:

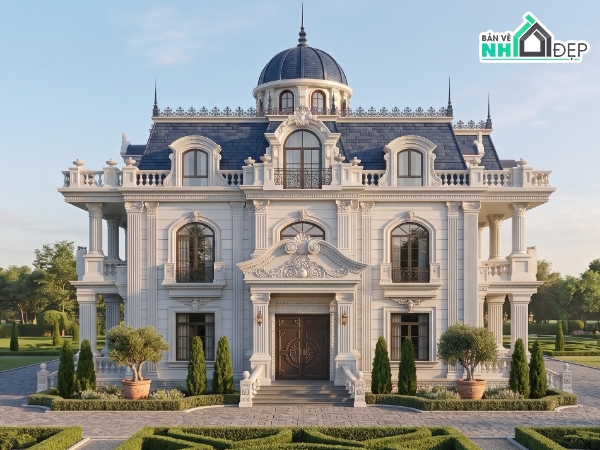

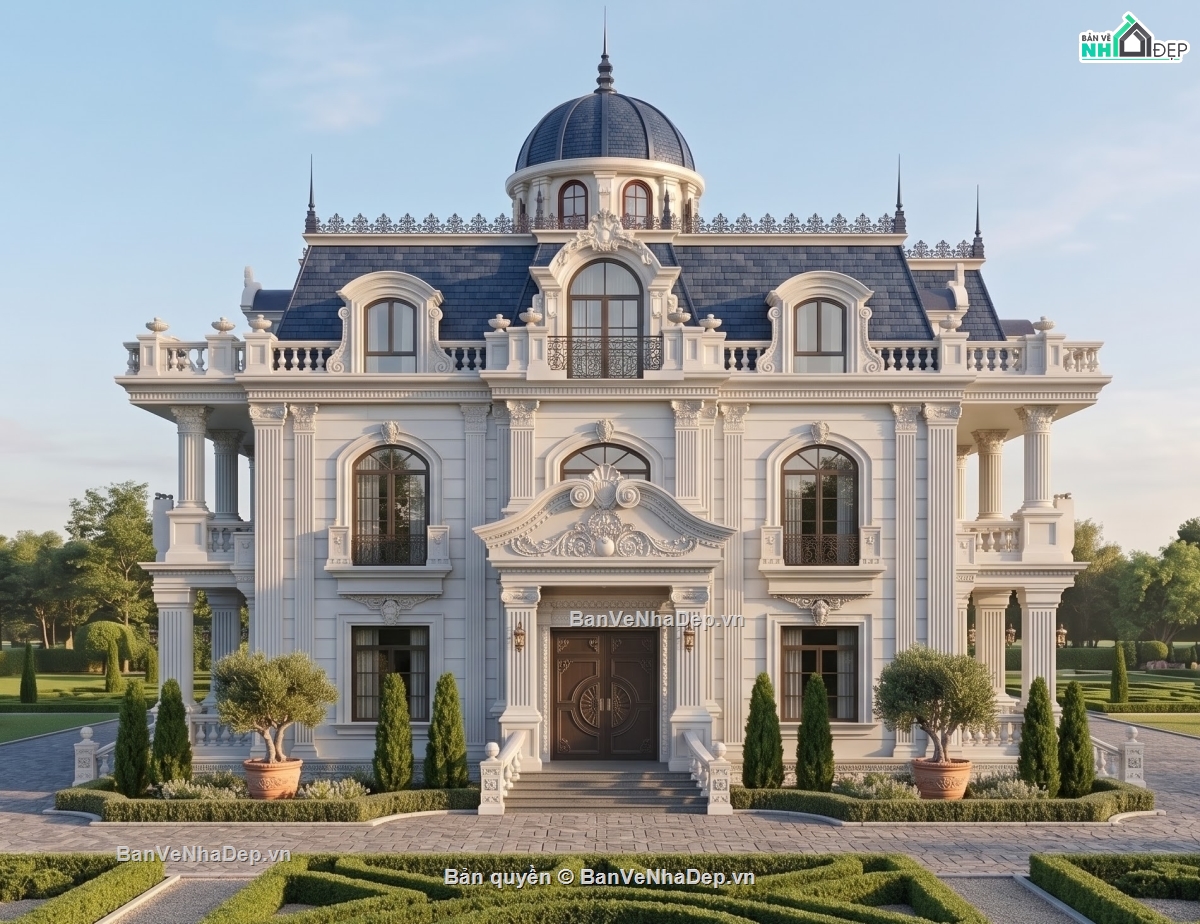

- Phong cách kiến trúc: Tân cổ điển / Lâu đài kiểu Châu Âu sang trọng.
- Quy mô: 3 tầng chính + 1 tầng mái Mansard + Hệ mái chóp vòm.
- Hồ sơ bao gồm: Trọn bộ file AutoCAD thi công kiến trúc chi tiết chất lượng cao.
2. CHI TIẾT HỒ SƠ FILE AUTOCAD (.DWG):

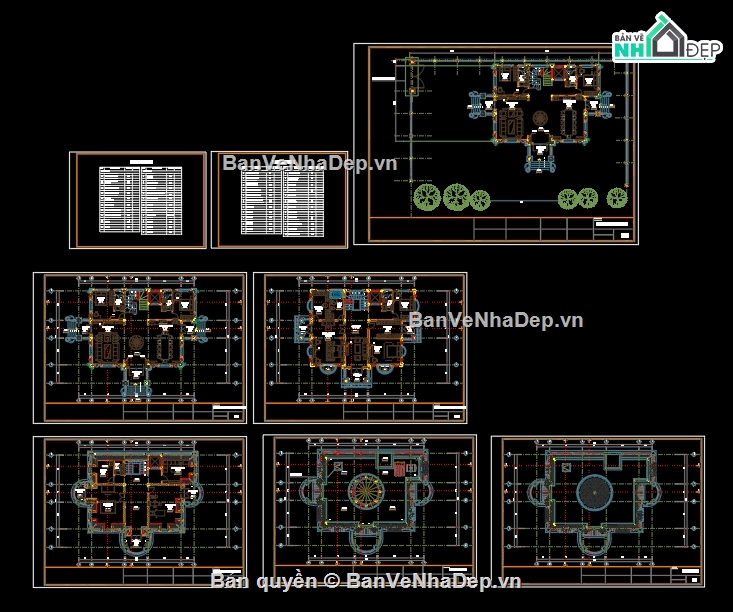

- Hệ thống Mặt bằng Kiến trúc:
+ Mặt bằng bố trí công năng & tường xây các tầng (Tầng 1, Tầng 2, Tầng 3, Tầng mái, Tầng chóp).

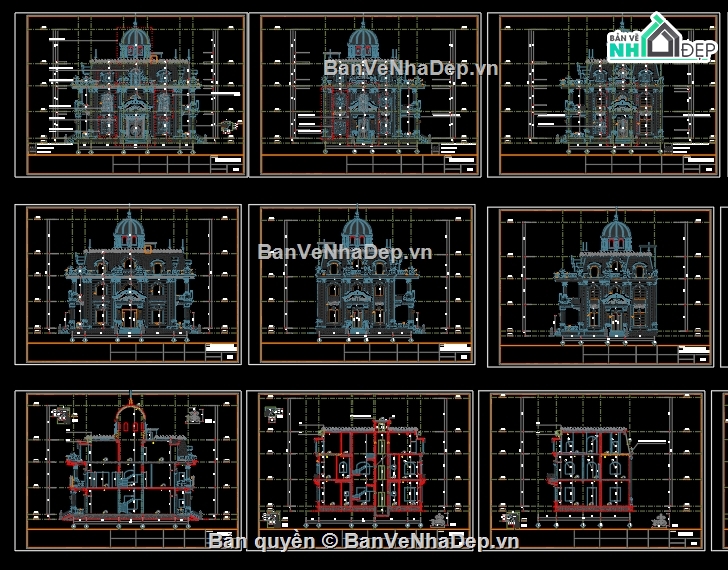

- Hệ thống Mặt đứng & Mặt cắt:
+ Đầy đủ các mặt đứng chính, mặt đứng bên thể hiện chi tiết tỷ lệ hình khối.
+ Các mặt cắt dọc, cắt ngang qua thang và khu vực mái chóp vòm.

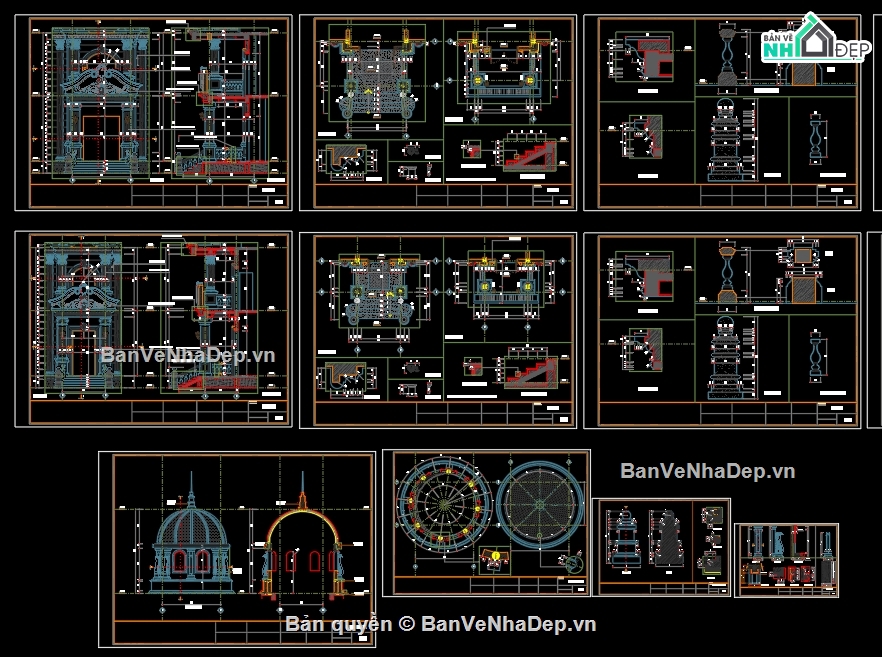

- Hồ sơ Chi tiết Kiến trúc Cấu tạo):
+ Chi tiết cấu tạo hệ Mái Mansard và Mái vòm tròn (Dome) trung tâm.
+ Chi tiết sảnh chính, đại sảnh, các hệ cột trụ tròn, cột vuông đắp phù điêu.
+ Chi tiết đắp vẽ hoa văn, phào chỉ, phù điêu mặt tiền, con tiện lan can.

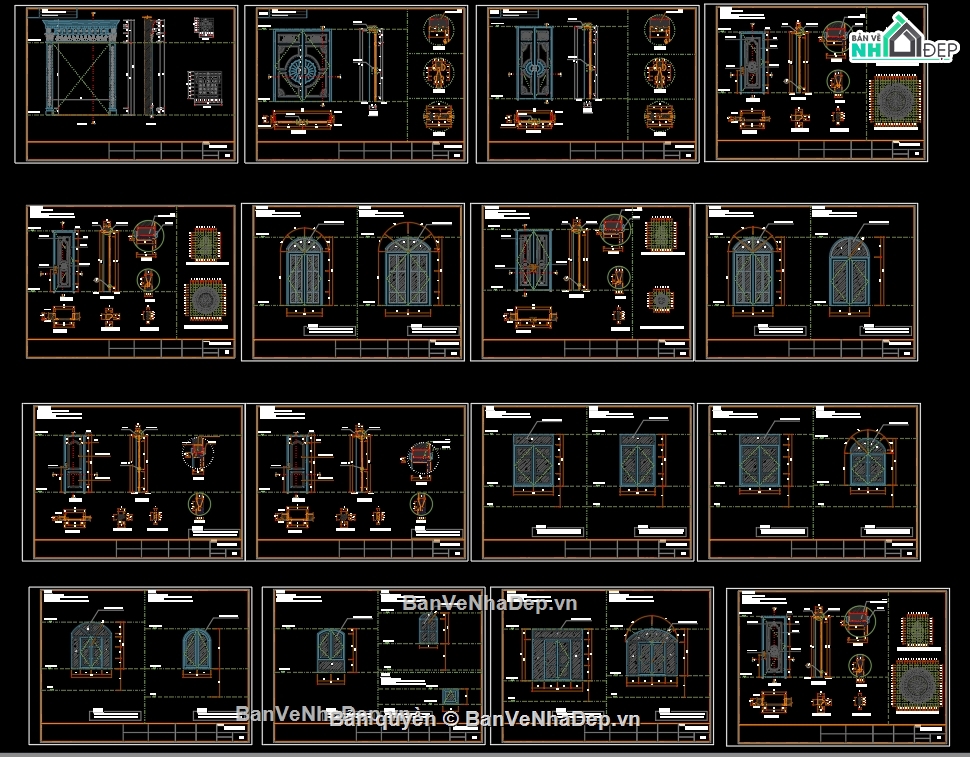

+ Chi tiết cửa đi, cửa sổ vòm kính, cổng chính và hệ thống hàng rào.
