thành phần hồ sơ
bộ bản vẽ bao danh mục các mẫu bản vẽ giải pháp thi công cho các hạng mục:
hạ tầng giao thông và san nền.
hệ thống cấp thoát nước.
hệ thống cấp điện, viễn thông và chiếu sáng.
trạm xử lý nước thải.
các công trình hạ tầng kỹ thuật đồng bộ trong khuôn viên dự án.
nội dung hồ sơ
1. hạ tầng giao thông và san nền

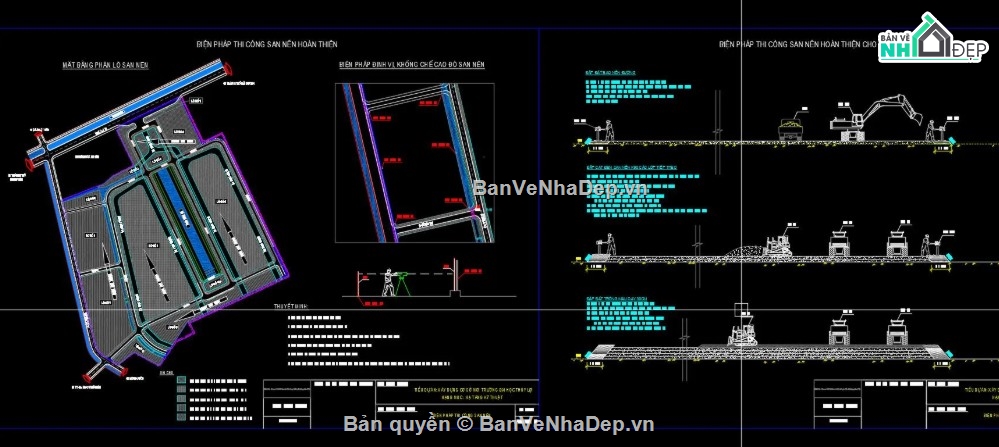

san nền
định vị cao độ san nền.
đào, vận chuyển và san ủi đất bằng máy móc đào và ô tô.
lu lèn từng lớp đạt độ chặt thiết kế.

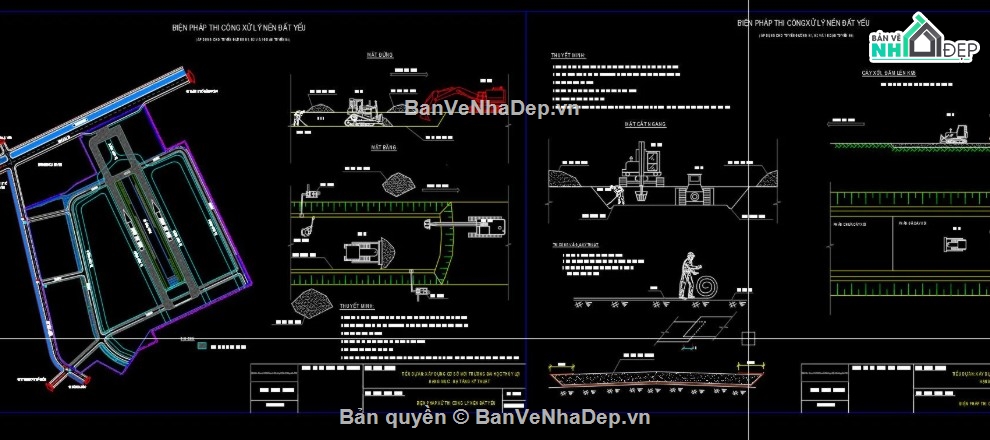

xử lý nền đất yếu
thi công bấc thấm hoặc giếng cát.
trải vải địa kỹ thuật gia cường nền.
đắp nền đường
đắp cát hạt trung hoặc cát k98.
lu sơ bộ, lu chặt và lu hoàn thiện theo đúng quy trình kỹ thuật.

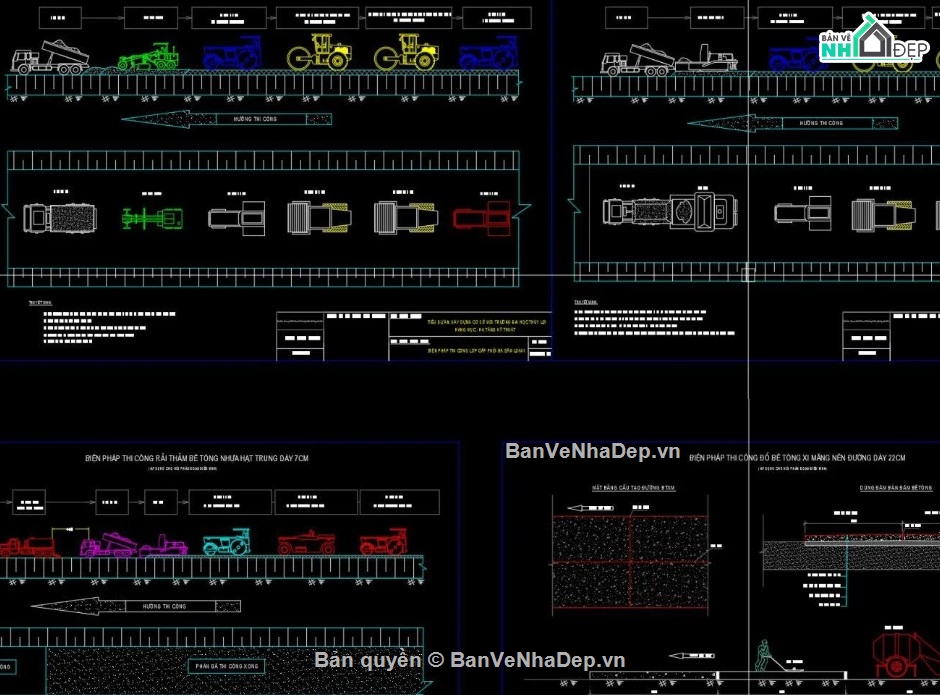

kết cấu mặt đường
thi công lớp cấp phối đá dăm loại i và loại ii.
rải thảm bê tông nhựa nóng dày 7 cm.
thi công mặt đường bê tông xi măng dày 22 cm theo những yêu cầu thiết kế.

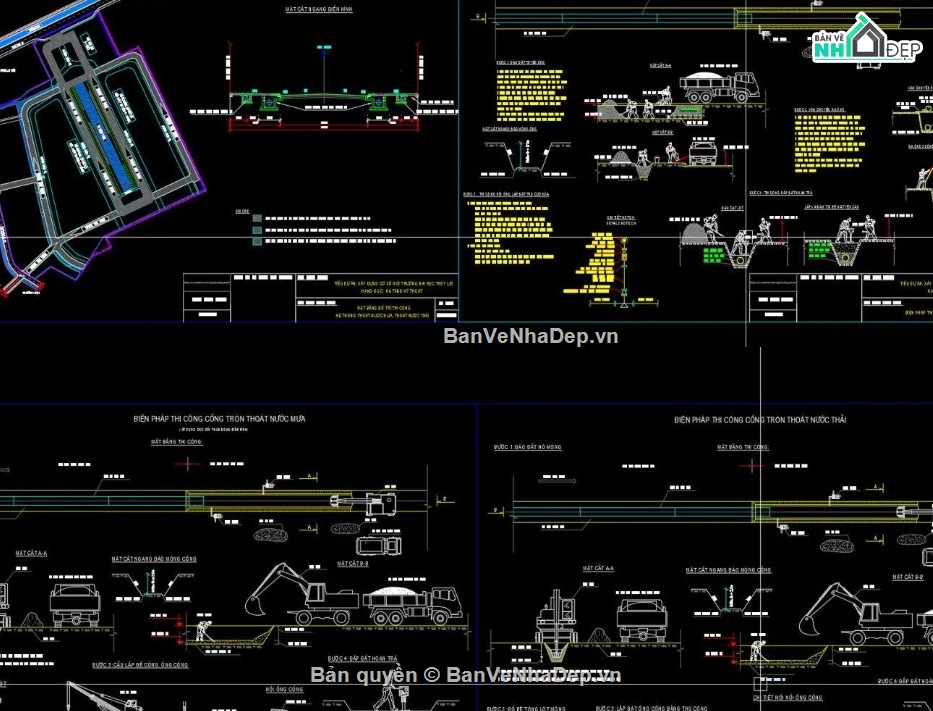

2. hệ thống cấp thoát nước
đào hố móng
thi công bằng máy móc xúc.
sử dụng hệ thống văng chống hố móng đảm bảo an toàn.
lắp đặt đường ống
thi công hệ thống cống thoát nước mưa.
thi công hệ thống thoát nước thải.
lắp đặt đường ống cấp nước sạch.
biện pháp lắp đặt ống chống trượt gioăng.
thử độ kín đường ống thông qua các hố ga.
hoàn trả mặt bằng
đắp đất hoàn trả theo từng lớp.
đầm chặt xung quanh đường ống trước khi hoàn thiện mặt bằng.

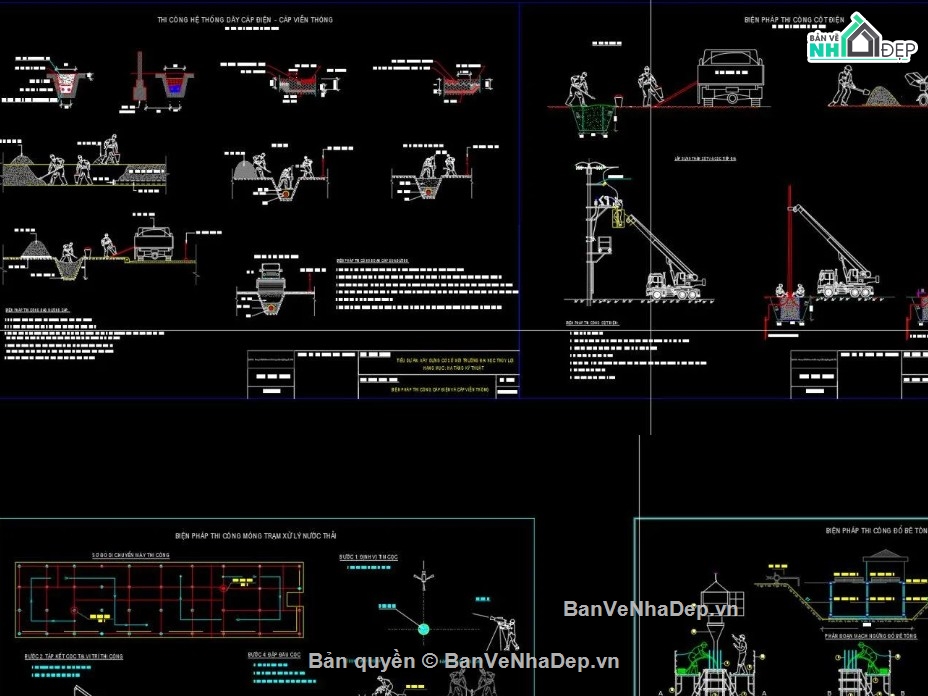

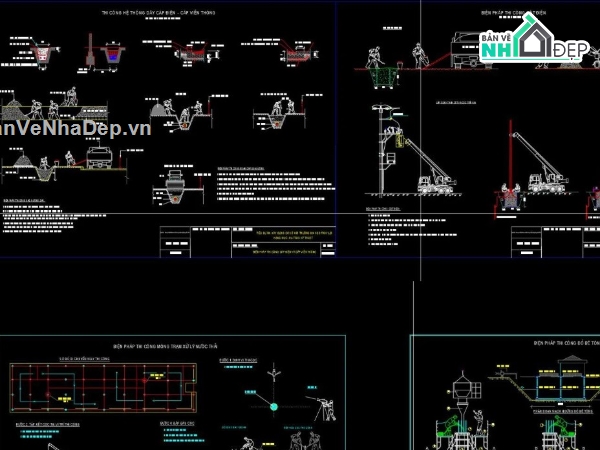

3. hệ thống cấp điện, viễn thông và chiếu sáng
hệ thống cáp ngầm
đào rãnh cáp.
rải lớp cát đệm.
lắp đặt ống bảo vệ.
thi công kéo cáp điện và cáp viễn thông ngầm.
trạm biến áp và chiếu sáng
thi công móng cột điện.
dựng cột bằng cần cẩu.
lắp đặt thiết bị trạm biến áp.
thi công hệ thống chiếu sáng toàn khu.
4. trạm xử lý nước thải
thi công phần ngầm
ép cọc bê tông móng trạm.
đào hố móng.
thi công lớp bê tông lót.
thi công kết cấu bể
gia công và lắp dựng cốt thép.
lắp dựng hệ ván khuôn và khung giáo.
đổ bê tông thành vách bể xử lý nước thải.
