hồ sơ bản vẽ kiến trúc:

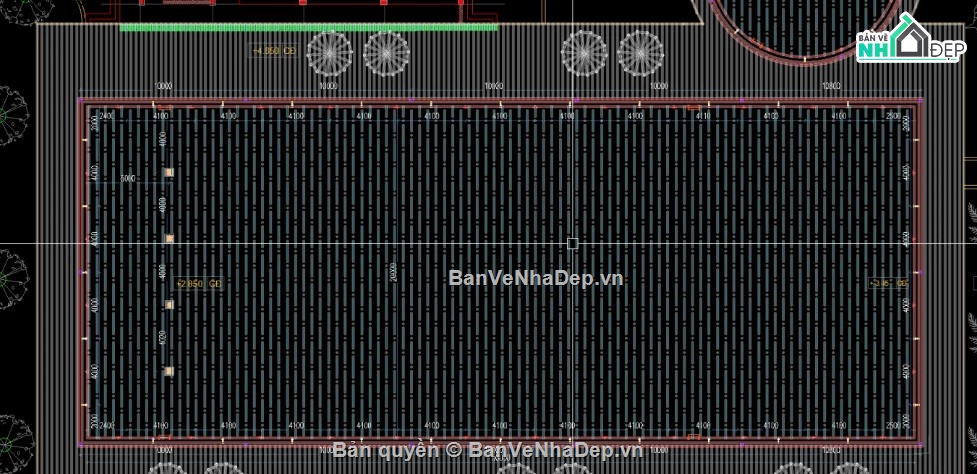

mặt bằng tổng thể, mặt bằng bể bơi chi tiết.
các mặt cắt dọc, mặt cắt ngang (a-a, b-b, c-c, d-d) thể hiện rõ cao độ, độ dốc và cấu tạo thành, đáy bể.
chi tiết các khu vực quan trọng như mương tràn, cầu thang, đầy đủ ốp lát.
hồ sơ bản vẽ kết cấu (cực kỳ chi tiết): có thuyển minh tính toán kết cấu
bản vẽ bố trí thép cho toàn bộ hạng mục: dầm, móng, thành bể, đáy bể.

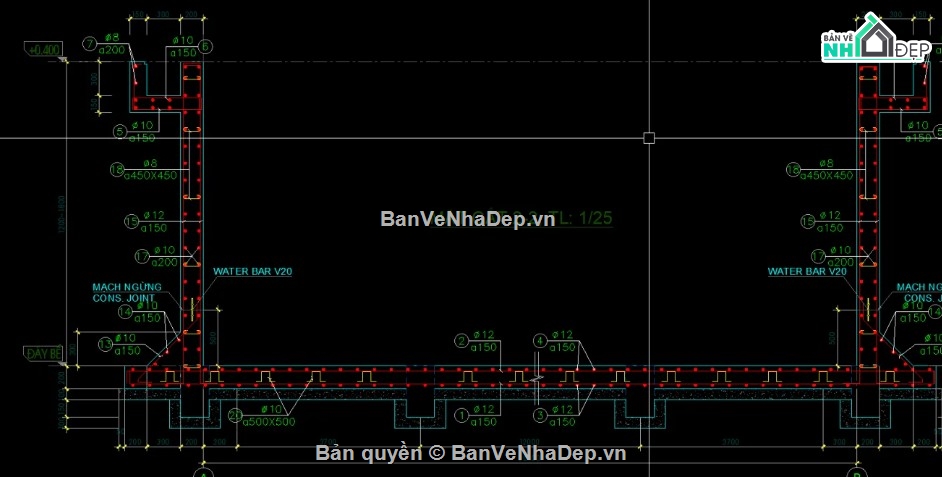

chi tiết bố trí 2 lớp thép (ø10, ø12, ø8) với khoảng cách đan xen (a150, a200, a450) được tính toán cẩn thận để chịu áp lực nước và biến đổi nhiệt độ.
chi tiết chống thấm tại các vị trí mạch ngừng thi công bằng water bar v20, đảm bảo công trình bền vững và không rò rỉ.
đặc biệt: kèm theo file thuyết minh tính toán kết cấu chi tiết, giúp bạn hoàn toàn yên tâm về sự ổn định và an toàn của công trình.
hồ sơ hệ thống công nghệ (mep):

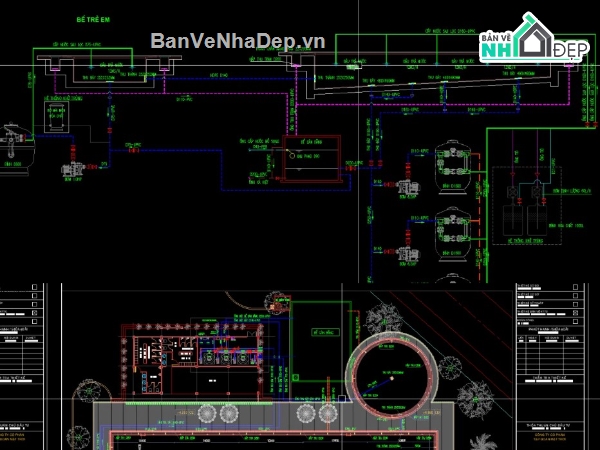

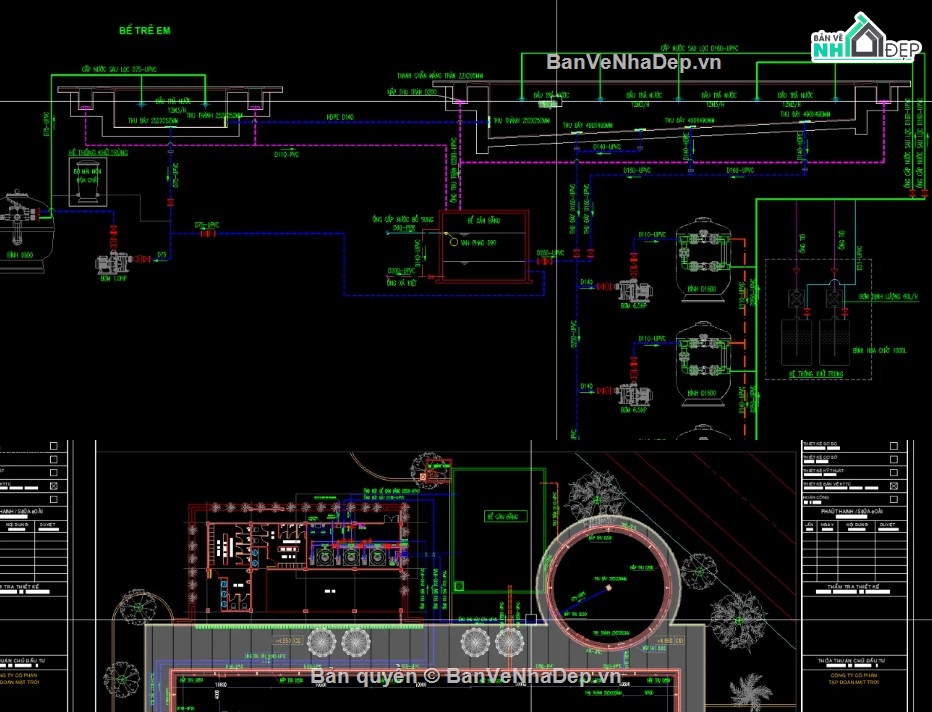

sơ đồ nguyên lý công nghệ lọc nước tuần hoàn, bao hạng mục bản vẽ hệ thống bơm, bình lọc cát, bể cân bằng, hệ thống đường ống (cấp nước, thu nước, xả cặn).

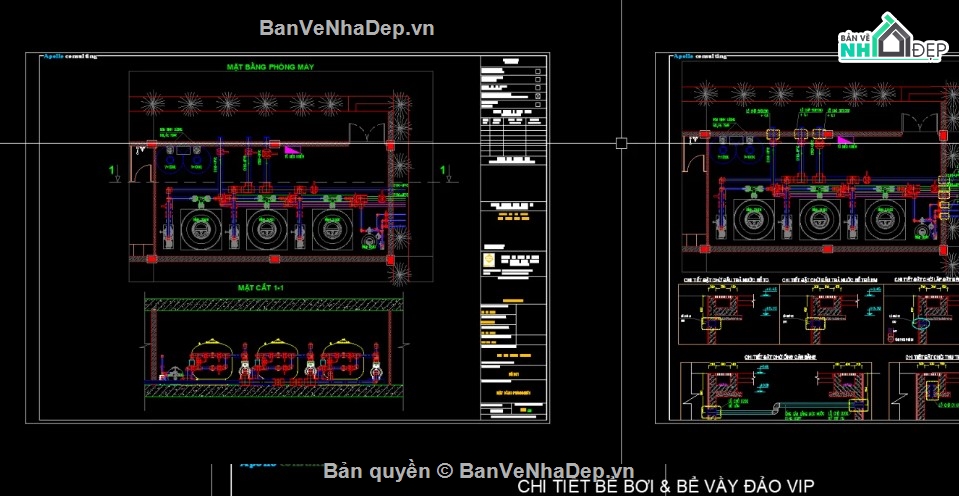

bản vẽ mặt bằng bố trí thiết bị trong phòng máy, giúp việc lắp đặt trở nên dễ dàng và chính xác.
