MÃ BẢN VẼ
66481

Hồ sơ mẫu nhà phố 3 tầng 5x18m

(1 Nhận xét) Viết đánh giá Bình luận: 0 Download: 0 Lượt xem: 18

Danh mục: Nhà phốNhà phố 3 Tầng

Ngày đăng: 31/3/2026

File download: 15. Nha pho 5m x18m.rar

Dung lượng file: 2.1 MB

Phong cách: Hiện đại

Kích thước: ...

CÔNG CỤ THIẾT KẾ:

Autocad

Sketchup

3D Max

Revit

Khác...

CÁC HẠNG MỤC CỦA BẢN VẼ:

Kiến trúc

Kết cấu

Điện

Nước

PCCC

Phối cảnh

Dự toán

Tài liệu

Khác...

NGƯỜI ĐĂNG

(Hạng vàng)
Xem trang

Bản vẽ
16

Bộ sưu tập
0

Đánh giá (21)
5/5

Ngày tham gia
21/3/2022

Mô tả chi tiết

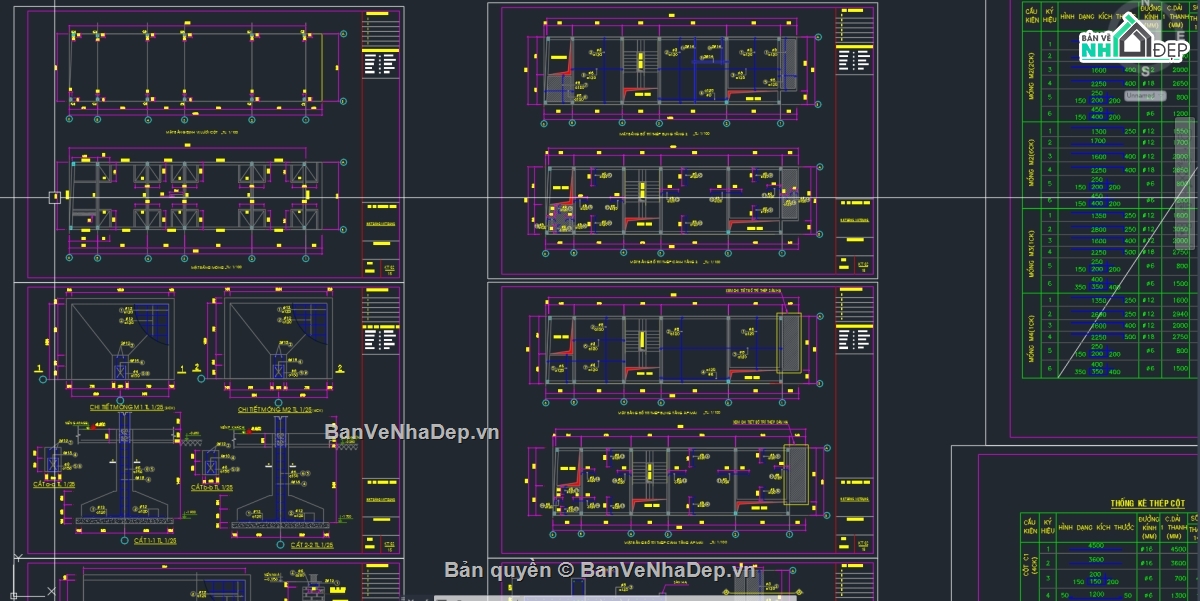

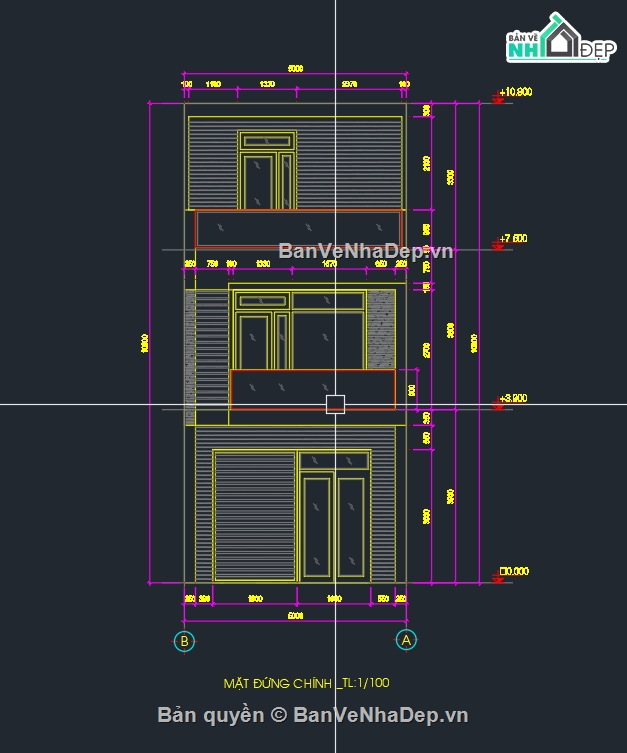

nhà phố 5m x 18m, diện tích 90m2, 3 tầng, bao bản vẽ phòng khách, phòng bếp, phòng sinh hoạt chung, phòng ngủ, phòng vệ sinh.

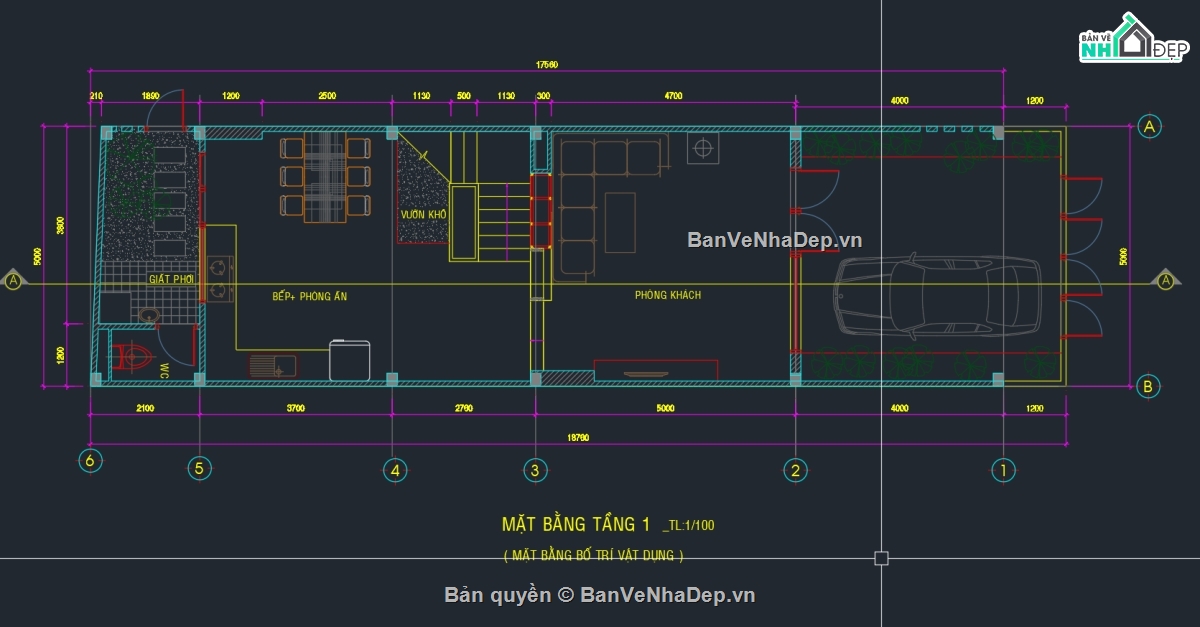

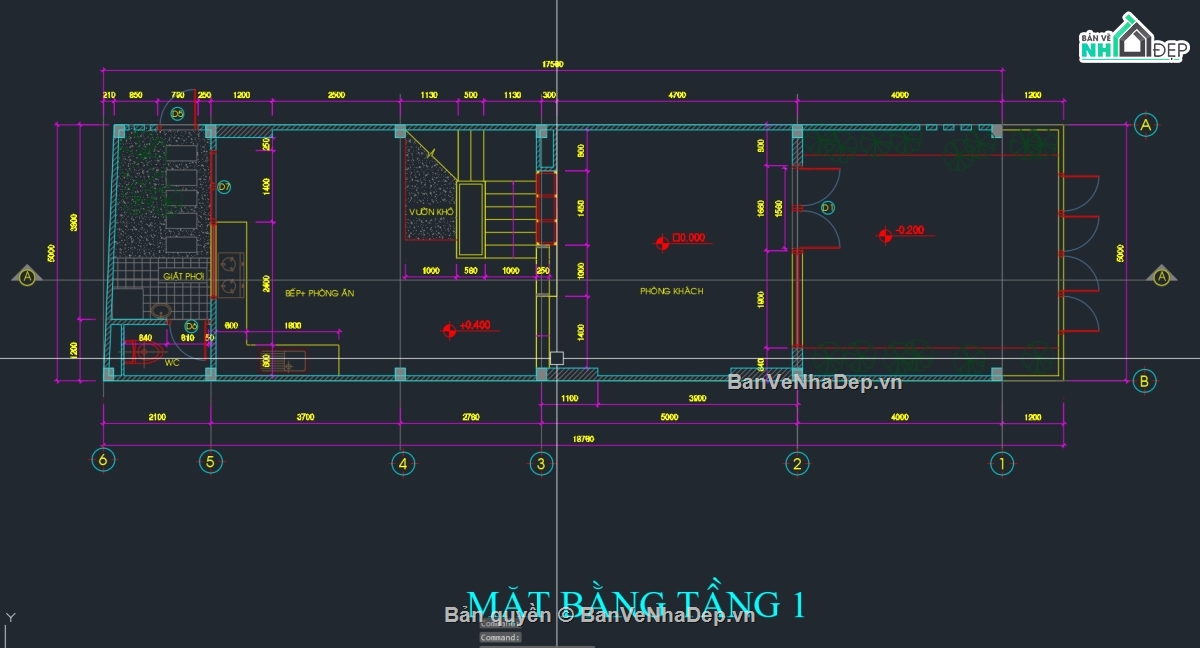

tầng 1:

stt	phòng chức năng	kích thước (mm)	diện tích (m²)
1	phòng khách	5000 × 6500	32.50
2	bếp + phòng ăn	2700 × 4400	11.88
3	wc	840 × 810	0.68
4	giặt phơi	2100 × 1400	2.94
5	vườn khô	1000 × 1150	1.15
6	sân trước	4000 × 6500	26.00
7	lối đệm + hành lang	1100 × 6500	7.15

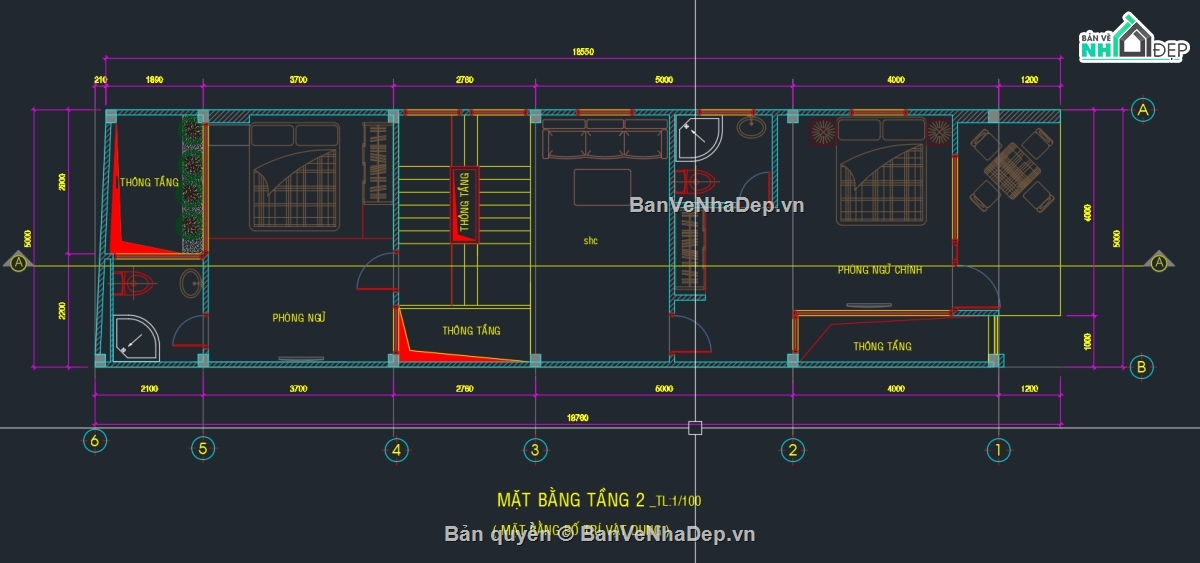

tầng 2:

stt	phòng chức năng	kích thước (mm)	diện tích (m²)
1	phòng ngủ 1	3700 × 5000	18.50
2	phòng ngủ chính	4000 × 5000	20.00
3	shc (sinh hoạt chung)	5000 × 5000	25.00
4	wc tầng 2	2100 × 2200	4.62
5	thông tầng (trước)	1200 × 5000	6.00
6	thông tầng (giữa)	2760 × 1000	2.76
7	thông tầng (sau)	1890 × 2800	5.29
8	hành lang + cầu thang	2760 × 5000	13.80

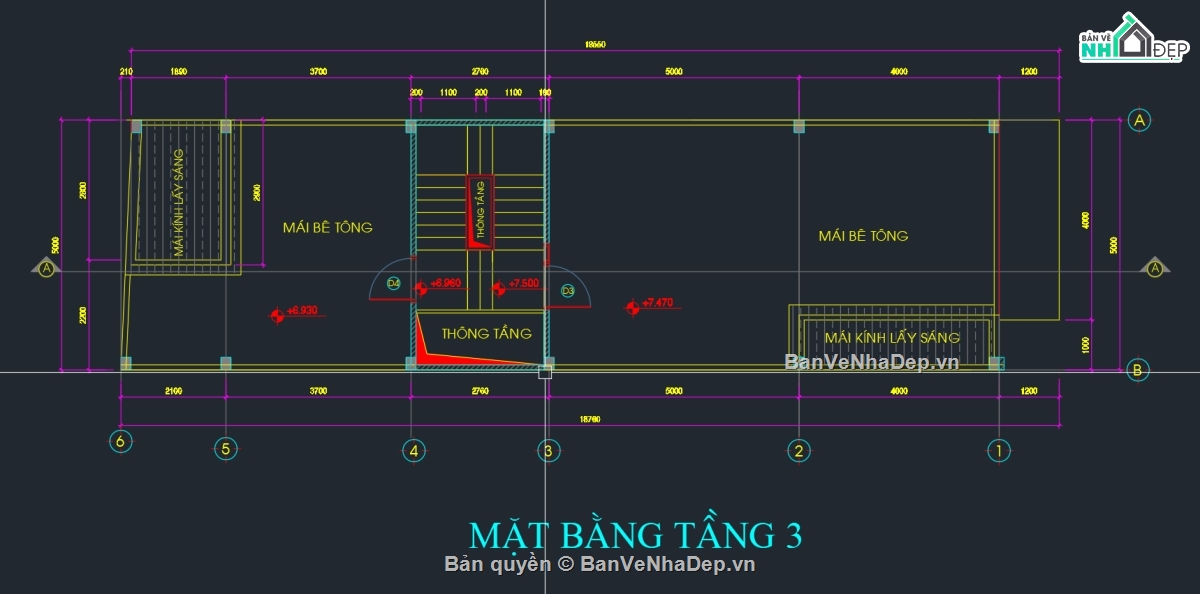

tầng 3:

stt	hạng mục	kích thước (mm)	diện tích (m²)
1	mái bê tông (phía sau)	3700 × 5000	18.50
2	mái bê tông (phía trước)	4000 × 5000	20.00
3	mái kính lấy sáng	4000 × 1000	4.00
4	mái kính sân thượng	1890 × 2800	5.29
5	khu cầu thang	2760 × 5000	13.80
6	thông tầng	2760 × 1000	2.76
