Hồ sơ mẫu thi công hội trường nhà văn hóa cấp huyện hơn 800 chỗ

(1 Nhận xét) Viết đánh giá Bình luận: 0 Download: 0 Lượt xem: 26

Full mẫu bản vẽ mẫu thi công cad (.dwg) bóc tách cực sâu. quy mô: > 800 chỗ ngồi, diện tích sảnh và khán phòng rộng rãi, đáp ứng lưu lượng người lớn.

Danh mục: Công trình xã hội

Ngày đăng: 29/6/2026

File download: HSTK hội trường cấp huyện 800 chỗ full kiến trúc kết cấu điện phòng cháy.rar

Dung lượng file: 6.76 MB

Phong cách: Hiện đại

Kích thước: ...

CÔNG CỤ THIẾT KẾ:

Autocad

Sketchup

3D Max

Revit

Khác...

CÁC HẠNG MỤC CỦA BẢN VẼ:

Kiến trúc

Kết cấu

Điện

Nước

PCCC

Phối cảnh

Dự toán

Tài liệu

Khác...

NGƯỜI ĐĂNG

Lan Chi Arc

(Hạng vàng)
Xem trang

Bản vẽ
512

Bộ sưu tập
0

Đánh giá (691)
5/5

Ngày tham gia
9/6/2025

Mô tả chi tiết

hồ sơ kiến trúc được triển khai bài bản, bám sát các tiêu chuẩn khắt khe về công trình công cộng:

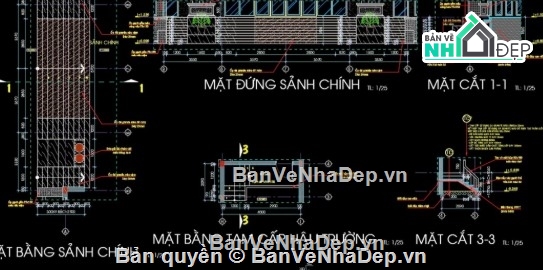

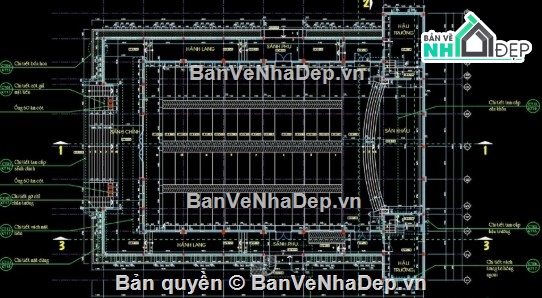

mặt bằng công năng & lát sàn: nhìn vào file bản vẽ này, có thể thấy cách phân khu rất chuyên nghiệp. sảnh chính rộng rãi tích hợp đường dốc; khán phòng bố trí ghế nan quạt; hệ thống sảnh phụ, hành lang thoát hiểm và khu vực hậu trường được bản vẽ độc lập, khoa học. file bản vẽ mặt bằng định vị lát sàn đầy đủ (đá ceramic 600x600) với các mốc lát gạch rõ ràng, giúp bóc tách kinh phí nhanh chóng.

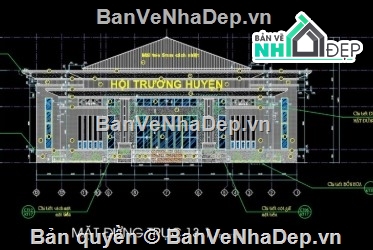

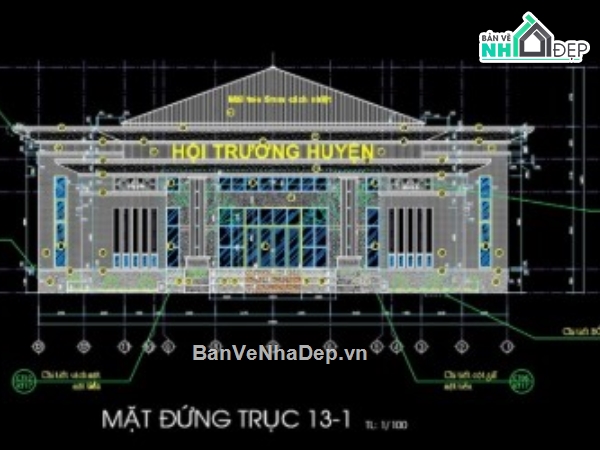

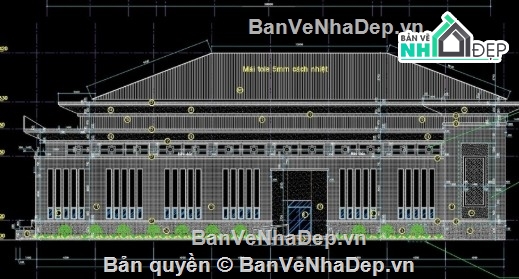

mặt đứng & chỉ định vật liệu: mặt đứng thể hiện sự hoành tráng của công trình. bảng ghi chú vật liệu chỉ định rõ: ốp gạch gốm màu vàng kem, chân tường ốp đá granite nâu xám, bậc tam cấp dùng đá tự nhiên kết hợp hệ cửa sắt nhôm kính lấy sáng tối đa.

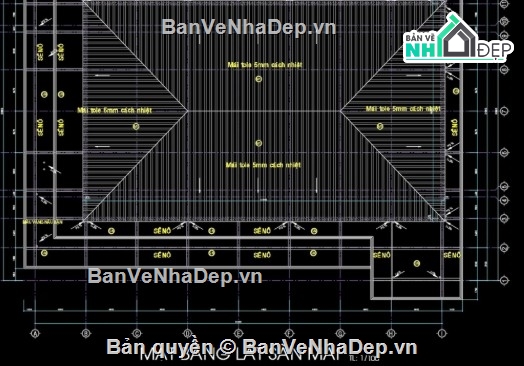

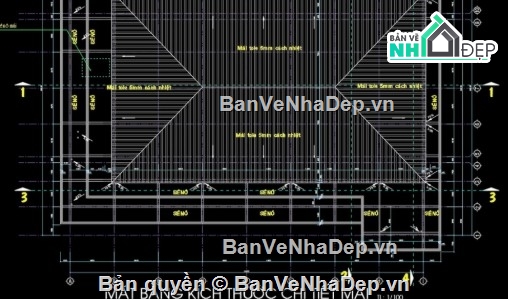

mặt cắt & cấu tạo mái: hai mặt cắt dọc và ngang là file tài liệu cực kỳ đắt giá. nó thể hiện cách tính toán độ dốc bậc ngồi khán đài tiêu chuẩn và cấu tạo hệ giàn vì kèo thép vượt nhịp. không gian trần cũng được tính toán kỹ lưỡng cho các biện pháp tiêu âm. bổ đầy đủ hệ thống mái tôn cách nhiệt 5mm, phân thủy dốc mái và hệ thống sê nô thoát nước bao quanh.

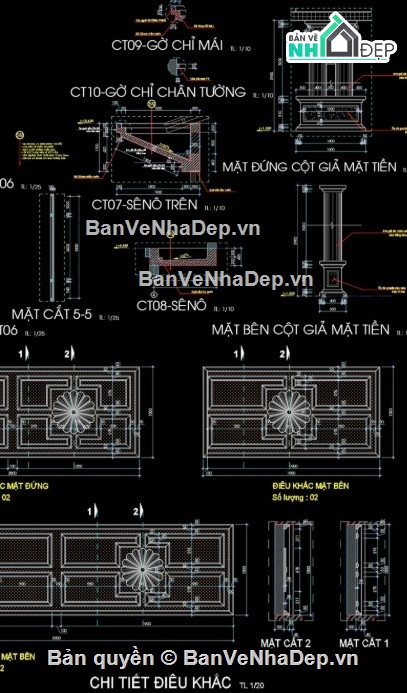

chi tiết trần & sảnh chính: mặt bằng trần thạch cao khung chìm giật cấp, kết hợp định vị đèn trang trí và vị trí thả máy móc chiếu. thể hiện đầy đủ cấu tạo sảnh chính, bậc tam cấp, tay vịn với mức độ detail rất sâu.
