thông số kỹ thuật công trình
kích thước xây dựng: 25 m × 17 m.
diện tích xây dựng: 425 m²/sàn.
tổng diện tích sàn: khoảng 850 m².
kết cấu: khung thép kết hợp hệ móng bê tông cốt thép.

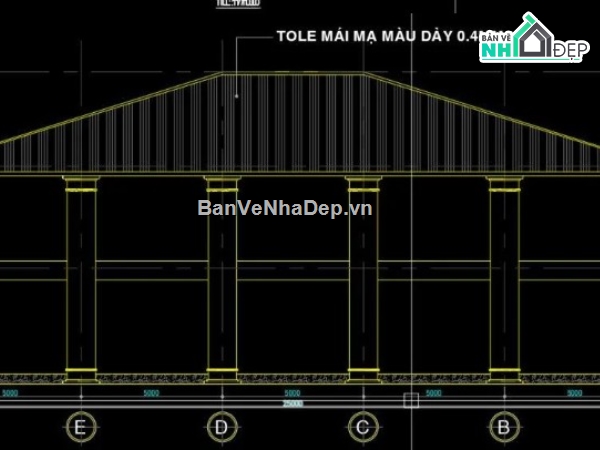

hệ mái: mái tôn mạ màu dày 0,4 mm, độ dốc 60%.
hệ sàn: bê tông cốt thép dày 100 mm, bê tông mác m250, sử dụng lưới thép ø6a150.
công năng sử dụng
tầng trệt
khu vực chế biến chính.
sảnh đón.
văn phòng giao dịch.
khu vệ sinh.
cầu thang bộ.
tầng 2
kho thành phẩm hoặc khu vực sản xuất, lắp ráp.
phòng nghỉ cho công nhân viên.
khu vệ sinh riêng.
hành lang bao quanh giúp tăng khả năng lấy sáng và thông gió tự nhiên.
hạng mục phụ trợ
bản vẽ bể tự hoại danh mục ngăn lắng, ngăn lọc và ngăn chứa.
chi tiết cầu thang và lối thoát hiểm.
thành phần bản vẽ autocad
bộ bản vẽ bao gồm:

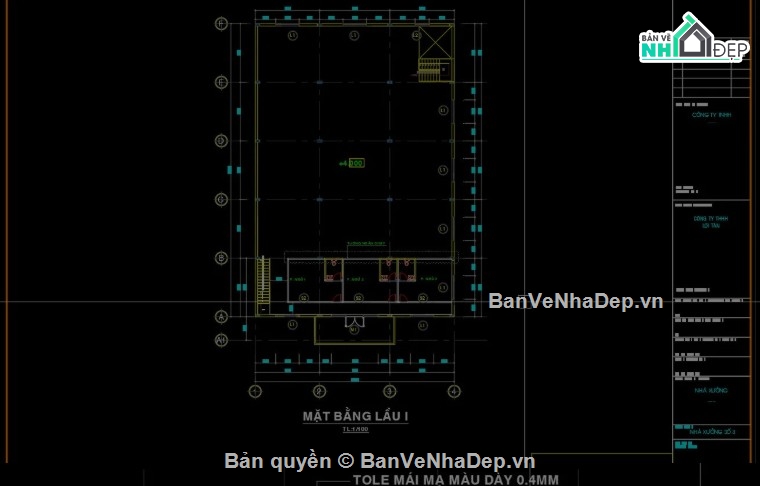

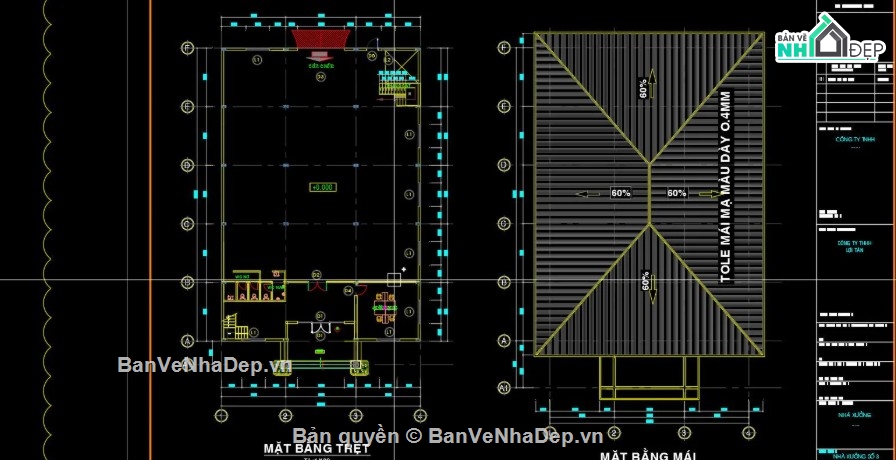

bản vẽ mặt bằng các tầng.

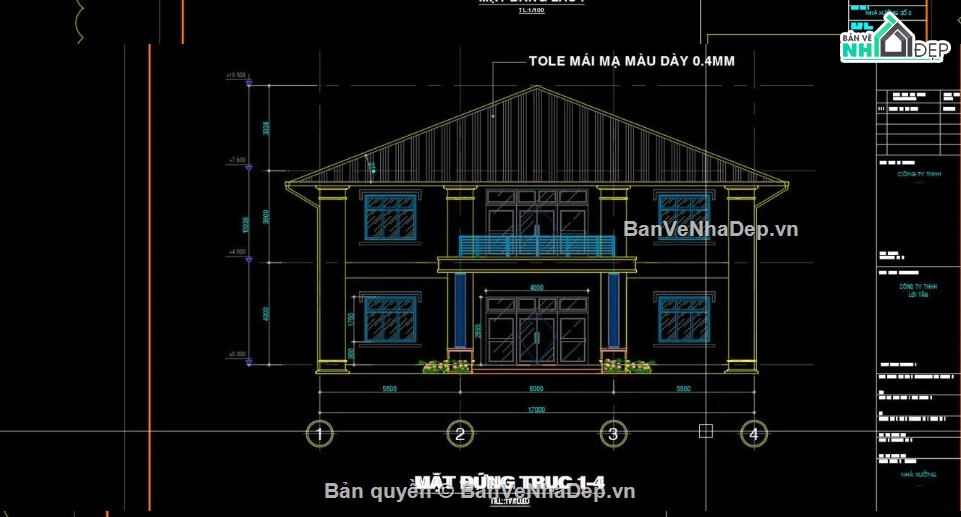

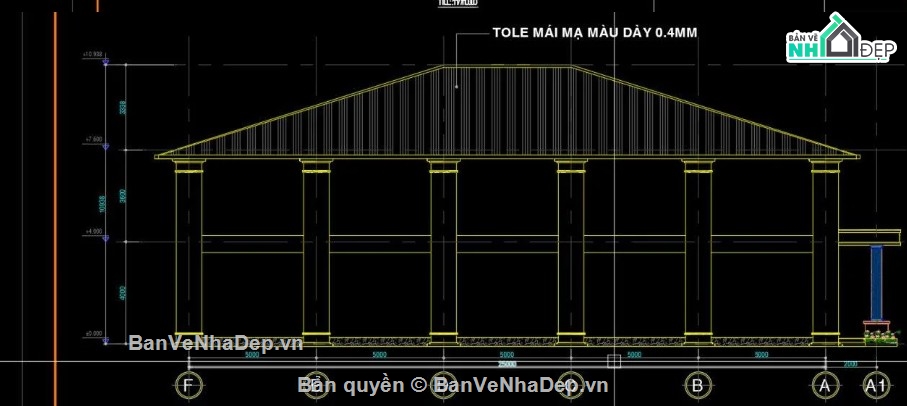

hồ sơ kiến trúc công trình.
hồ sơ kết cấu móng.
bản vẽ đà kiềng.
bản vẽ kết cấu khung thép.
chi tiết vì kèo thép.
bản vẽ xà gồ mái.

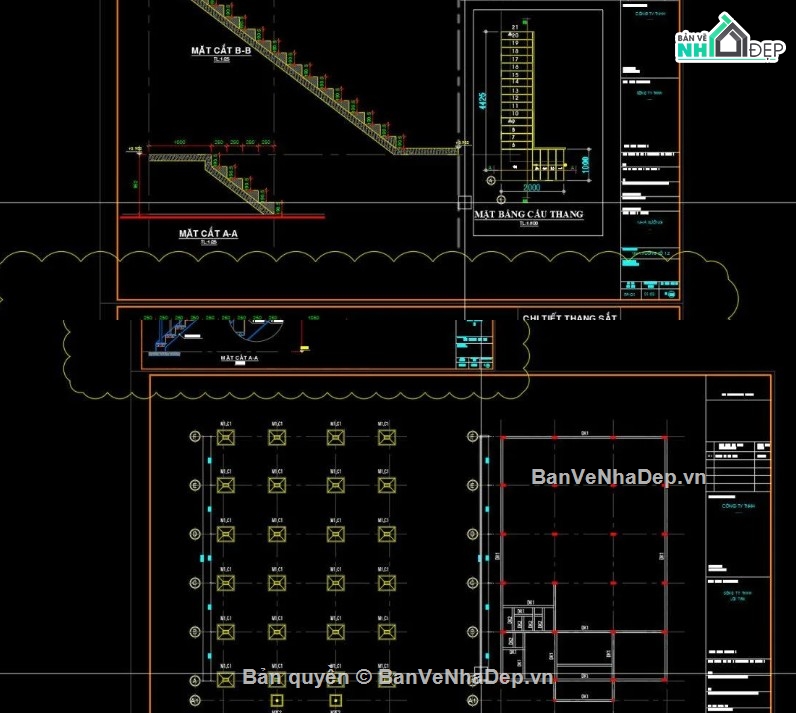

chi tiết cầu thang.
chi tiết móng đơn và móng băng.
bản vẽ bể tự hoại và các đầy đủ kỹ thuật liên quan.
ưu điểm của bản vẽ thiết kế
hồ sơ được trình bày đầy đủ giữa phần kiến trúc và kết cấu.
file cad (.dwg) dễ dàng cải tạo theo nhu cầu sử dụng.
thiết kế khung thép giúp tối ưu vật tư và nâng cao hiệu quả sử dụng không gian.
bao danh mục đầy đủ các đầy đủ kỹ thuật phục vụ bản vẽ và thi công nhà xưởng.
phù hợp cho các công trình sản xuất, kho bãi và nhà kho công nghiệp quy mô vừa.
