Hồ sơ Thiết kế nhà xưởng kết cấu thép 52x109m (Kiến trúc, kết cấu, KCT)
Chia sẻ bộ hồ sơ thiết kế nhà xưởng kết cấu thép kích thước 52x109m, bao gồm đầy đủ bản vẽ kiến trúc, kết cấu bê tông cốt thép và kết cấu thép
Ngày đăng: 08/8/2026
File download:
NhaXuong 52x109m.dwg
Dung lượng file:
1.083 KB
Phong cách: Hiện đại
Kích thước: Rộng 52m, Dài 109m, DT 5668m2
CÔNG CỤ THIẾT KẾ:
Autocad
Sketchup
3D Max
Revit
Khác...
CÁC HẠNG MỤC CỦA BẢN VẼ:
Kiến trúc
Kết cấu
Điện
Nước
PCCC
Phối cảnh
Dự toán
Tài liệu
Khác...
NGƯỜI ĐĂNG
Bản vẽ
519
Bộ sưu tập
4
Đánh giá (631)
4/5
Ngày tham gia
16/11/2017
Mô tả chi tiết
Bộ hồ sơ thiết kế nhà xưởng công nghiệp có kích thước 52x109m, sử dụng hệ khung kết cấu thép, không gian sản xuất rộng và phù hợp với nhiều loại hình nhà máy.
Hồ sơ bao gồm:
-

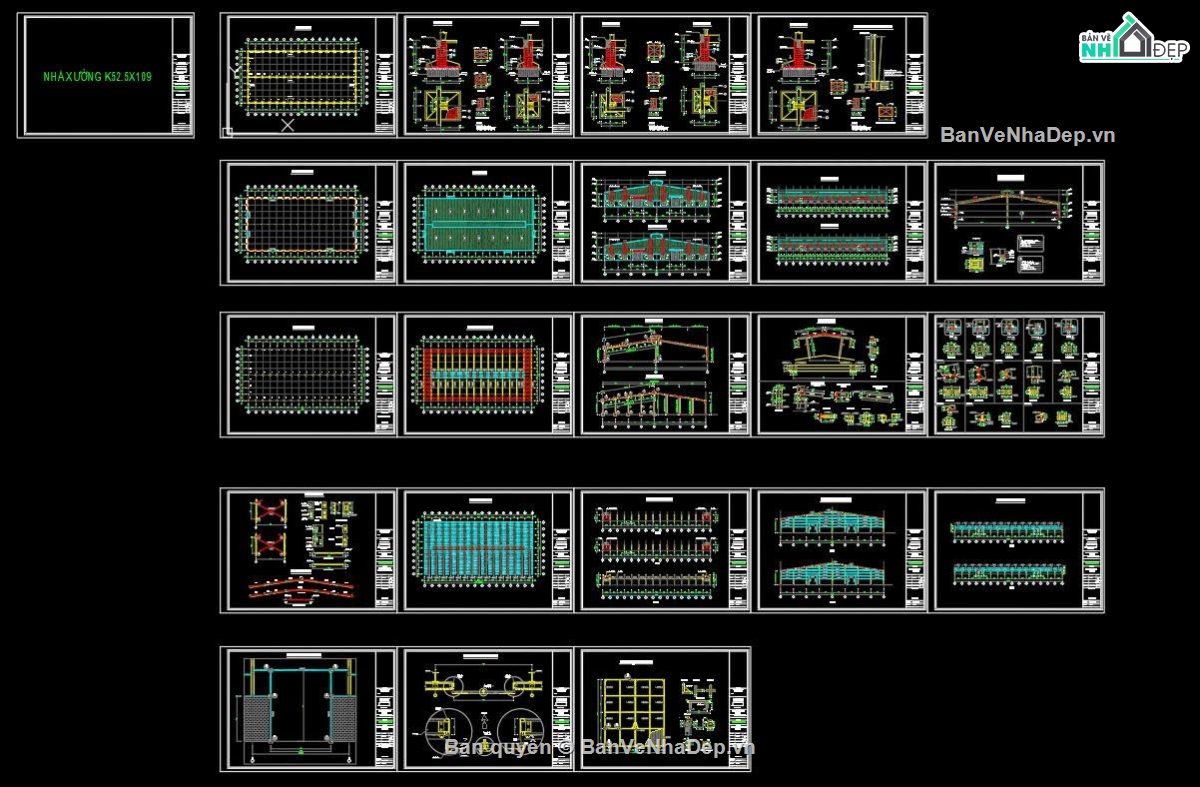

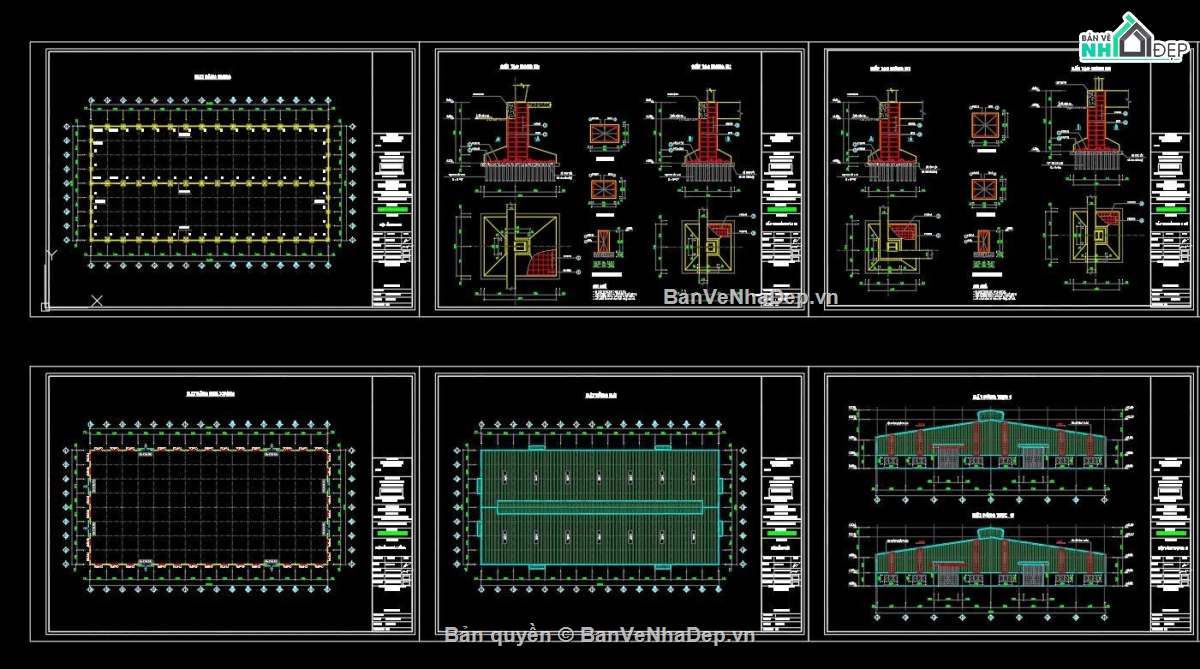

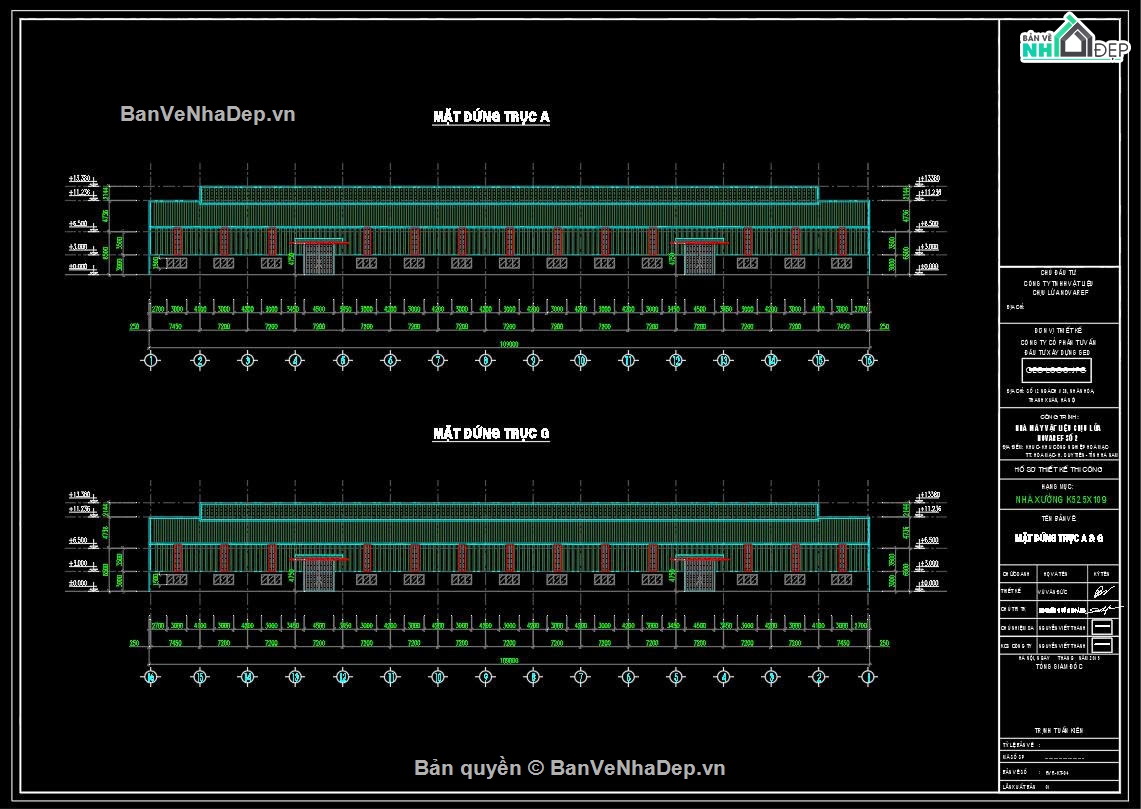

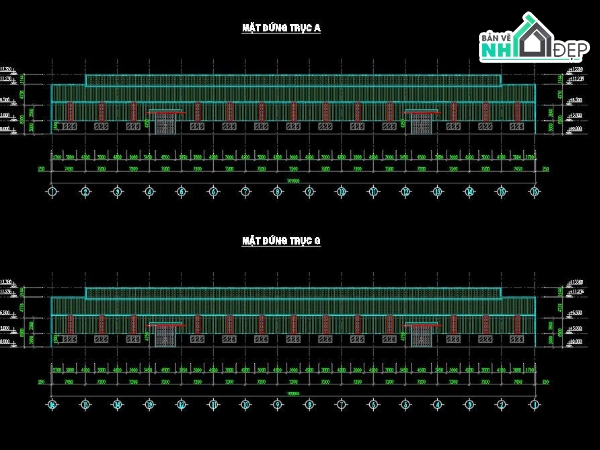

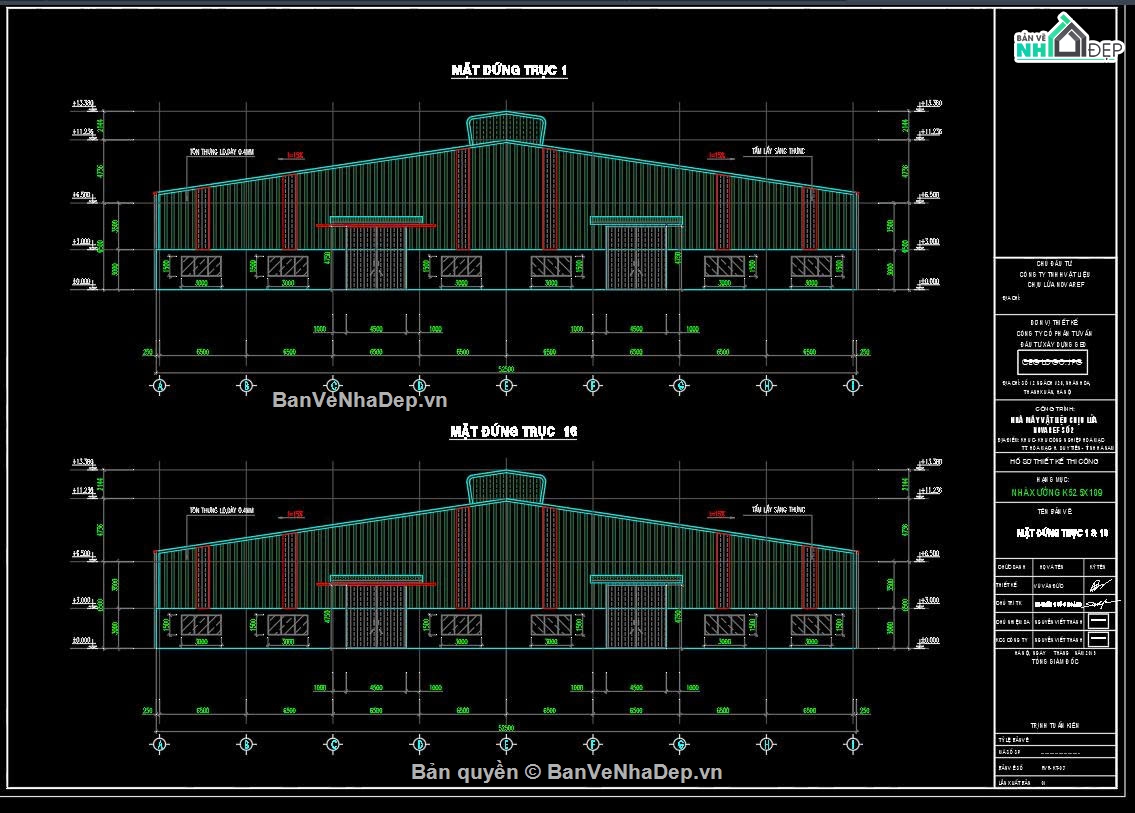

Bản vẽ kiến trúc: mặt bằng, mặt đứng, mặt cắt, bố trí cửa, mái, tường bao và các chi tiết kiến trúc liên quan.
-
Bản vẽ kết cấu bê tông cốt thép: mặt bằng móng, chi tiết móng, cổ cột, giằng móng và các cấu kiện bê tông cốt thép.
-
Bản vẽ kết cấu thép: bố trí khung thép, cột, kèo, xà gồ, hệ giằng và các chi tiết liên kết điển hình.
-
Các ghi chú kỹ thuật, kích thước và thông số cần thiết phục vụ việc nghiên cứu, tham khảo và triển khai thiết kế.
Bộ bản vẽ có nội dung tương đối đầy đủ, bố trí rõ ràng, phù hợp cho kỹ sư, kiến trúc sư, sinh viên và các đơn vị thi công tham khảo khi thiết kế nhà xưởng công nghiệp có quy mô tương tự.
