MÃ BẢN VẼ
58577
Hotel 7 tầng diện tích 11x30m
Kiến trúc, kết cấu, điện nước, pccc, havc pdf công trình hotel 7 tầng kt 11m
Ngày đăng: 09/6/2025
File download:
#
Dung lượng file:
#
Phong cách: Hiện đại
Kích thước: Rộng 11m, Dài 30m, DT 330m2
CÔNG CỤ THIẾT KẾ:
Autocad
Sketchup
3D Max
Revit
Khác...
CÁC HẠNG MỤC CỦA BẢN VẼ:
Kiến trúc
Kết cấu
Điện
Nước
PCCC
Phối cảnh
Dự toán
Tài liệu
Khác...
NGƯỜI ĐĂNG
Bản vẽ
317
Bộ sưu tập
0
Đánh giá (419)
5/5
Ngày tham gia
9/6/2025
Mô tả chi tiết
bộ file cad file cad hotel 7 tầng, kt 10.8×29.58m, bao đầy đủ đầy đủ phần kiến trúc, kết cấu, điện, nước và pccc. phần kiến trúc thể hiện mặt bằng các tầng với bố trí công năng rõ ràng: tầng 1 đầy đủ lễ tân, khu chờ, nhà hàng, thang máy, vệ sinh chung; tầng 2–6 là các tầng phòng nghỉ; tầng 7 bố trí kỹ thuật, giặt là và kho.

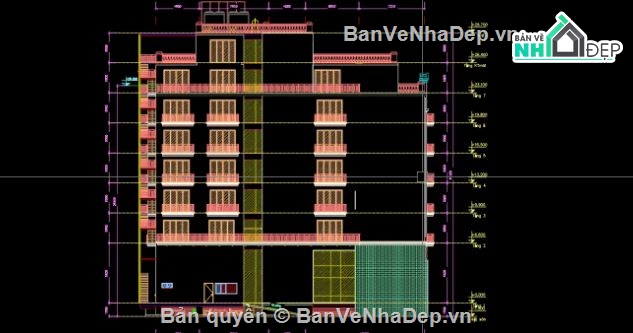

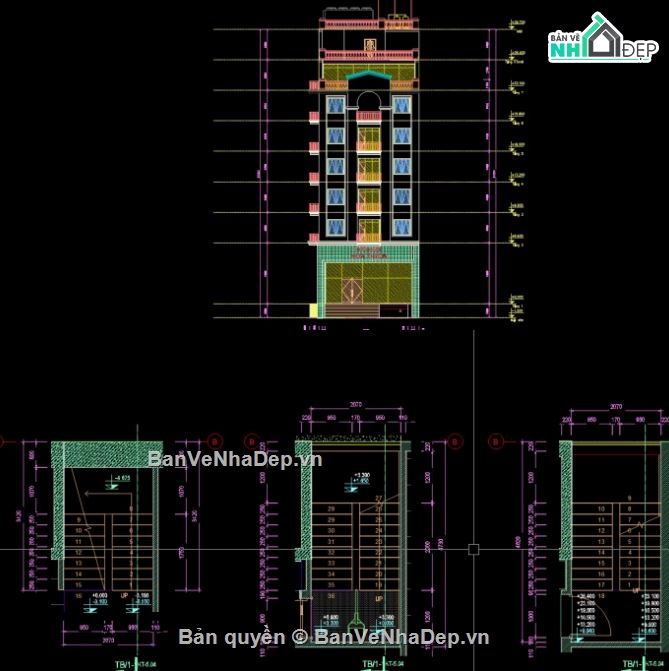

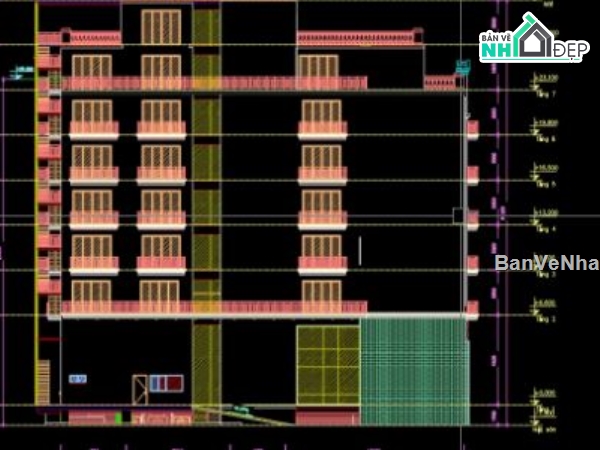

mặt đứng, mặt cắt và mặt bằng mái thể hiện cao độ tầng, cấu tạo sàn tường, hình khối công trình và vật liệu hoàn thiện. file cad đầy đủ kiến trúc đầy đủ thang, thang máy, cửa, khu vệ sinh và các khu chức năng đặc biệt.

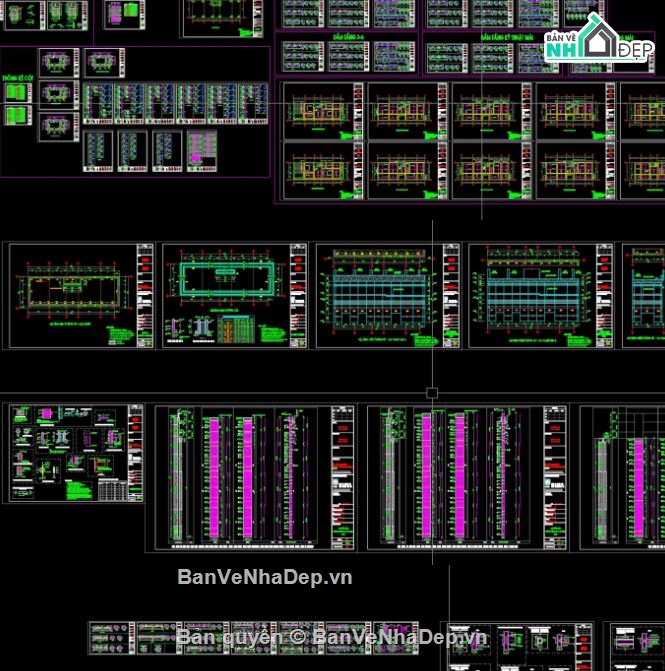

phần kết cấu thể hiện hệ cột, vách, dầm sàn các tầng, móng và mái, kèm bảng thống kê thép. phần điện đầy đủ sơ đồ cấp điện, chiếu sáng, thiết bị điện nhẹ và bảng vật tư. cấp thoát nước đầy đủ hệ thống ống, thiết bị, hố ga, bể nước. hệ thống chữa cháy thể hiện thiết bị báo cháy, phòng cháy và sơ đồ nguyên lý.
