Khối trường mầm non 58x36m 20 lớp học, diện tích 1750m2, 2 tầng

  (1 Nhận xét)     Viết đánh giá        0     0     1

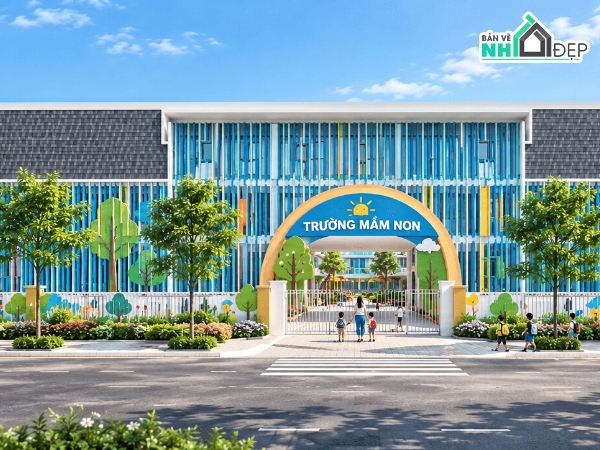

Khối trường mầm non kích thước 58mx36m, 20 lớp học, diện tích 1750m2, 2 tầng, gồm các phòng: Phòng chế tác, Phòng sơ chế, Kho, Phòng y tế, WC giáo viên (Nam + Nữ), Phòng giáo viên, Phòng máy tính...

Danh mục: Công trình xã hội
Ngày đăng: 15/9/2026
File download: KHOI MAM NON.rar
Dung lượng file: 10.5 MB
Phong cách: Tân cổ điển
Kích thước: Rộng 36m, Dài 58m, DT 2088m2
CÔNG CỤ THIẾT KẾ:
Autocad
Sketchup
3D Max
Revit
Khác...
CÁC HẠNG MỤC CỦA BẢN VẼ:

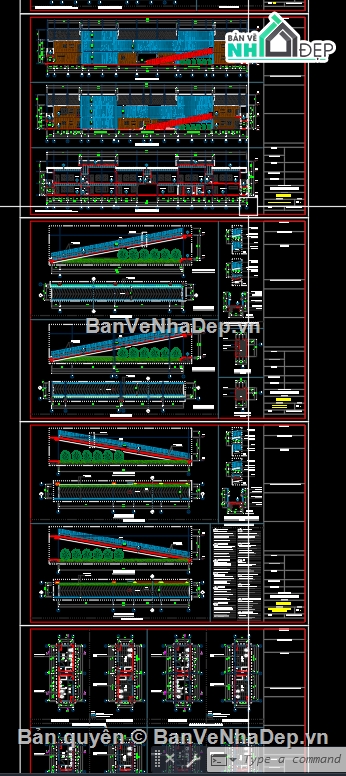

Kiến trúc

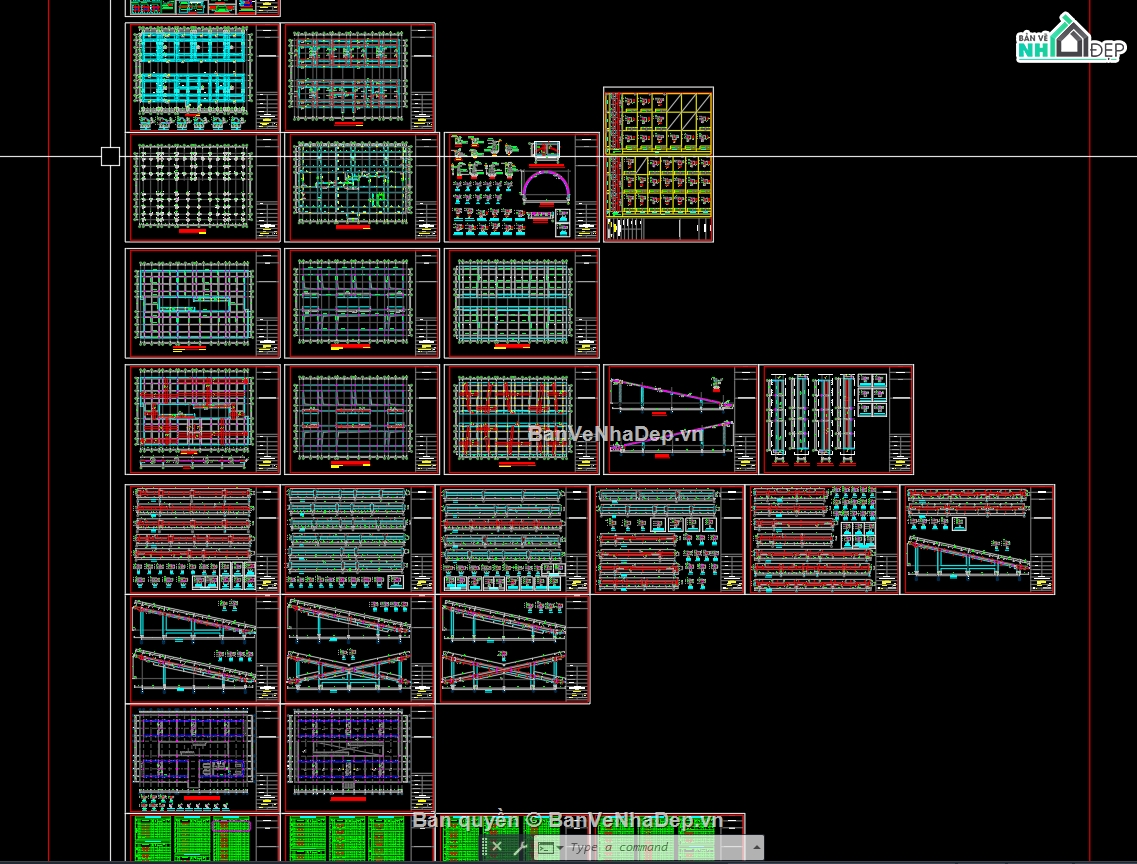

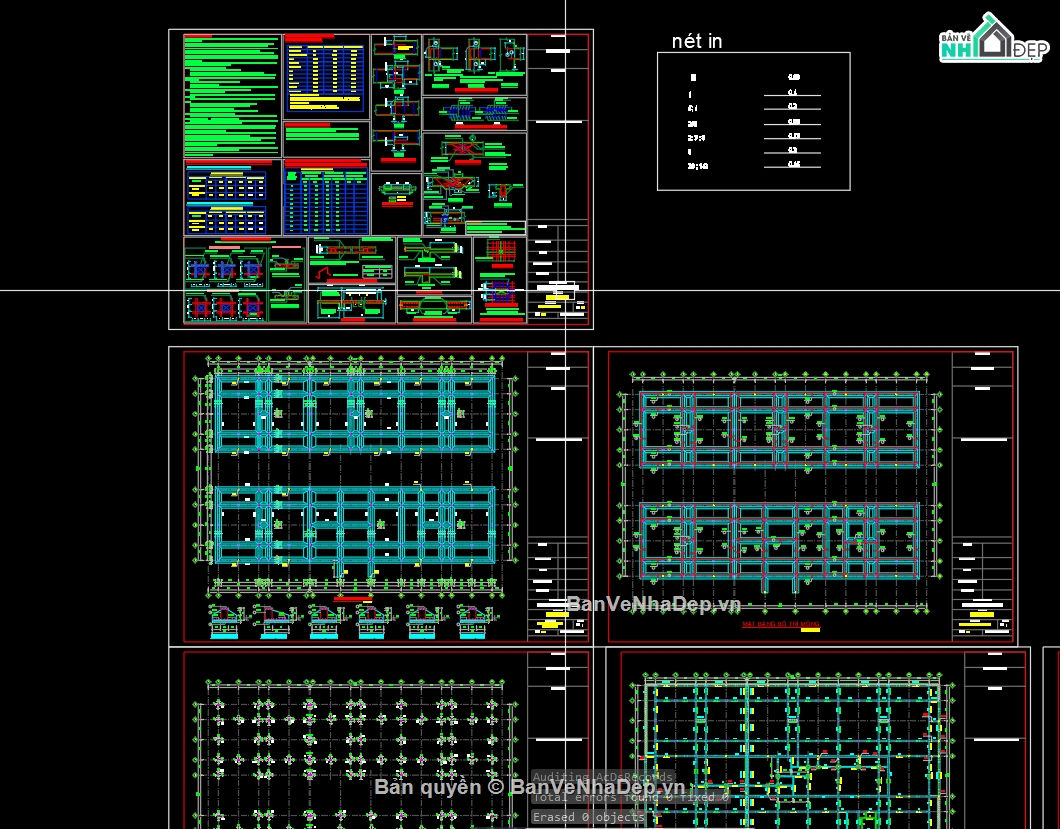

Kết cấu

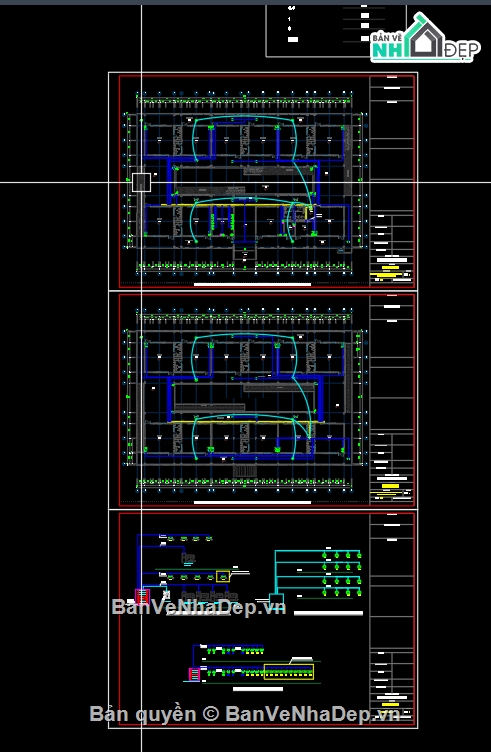

Điện
Nước
PCCC

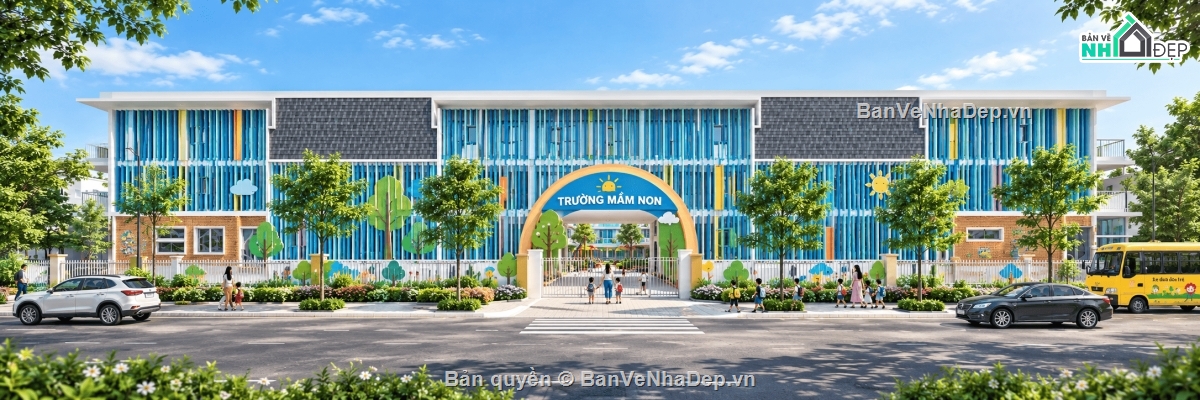

Phối cảnh
Dự toán
Tài liệu
Khác...

NGƯỜI ĐĂNG
Le Hung
(Hạng vàng)
Xem trang
bản vẽ nhà
Bản vẽ
18
bộ sưu tập bản vẽ nhà
Bộ sưu tập
0
đánh giá mẫu bản vẽ
Đánh giá (23)
5/5
ngày tham gia bản vẽ nhà đẹp
Ngày tham gia
21/3/2022

Mô tả chi tiết

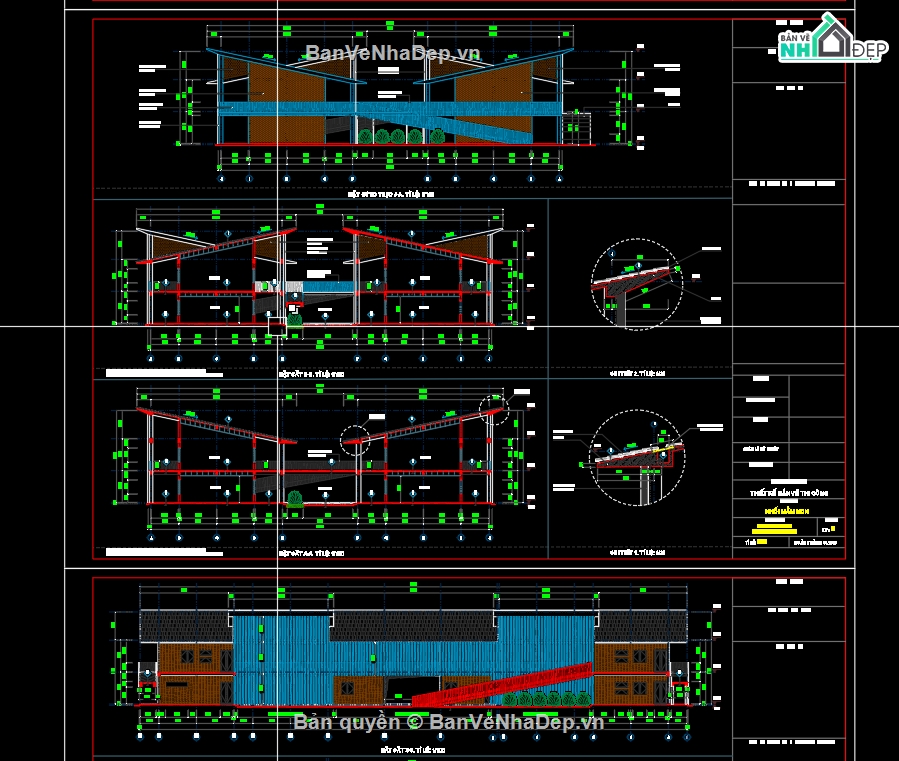

  1. Khối mầm non:      3.734,90m²  quy mô  cao 2 tầng với cấu tạo: Móng, cột, dầm, sàn bằng BTCT; Tường xây gạch ống + gạch thẻ không trát; Mái bê tông dán ngói + xây tường thu hồi; Hệ cửa đi, cửa sổ bằng cửa nhựa lõi thép uPVC; Nền, sàn các phòng + hành lang lát ván sàn gỗ công nghiệp; Nền + sàn + tường vệ sinh ốp, lát gạch Ceramic,… diện tích chi tiết như sau:

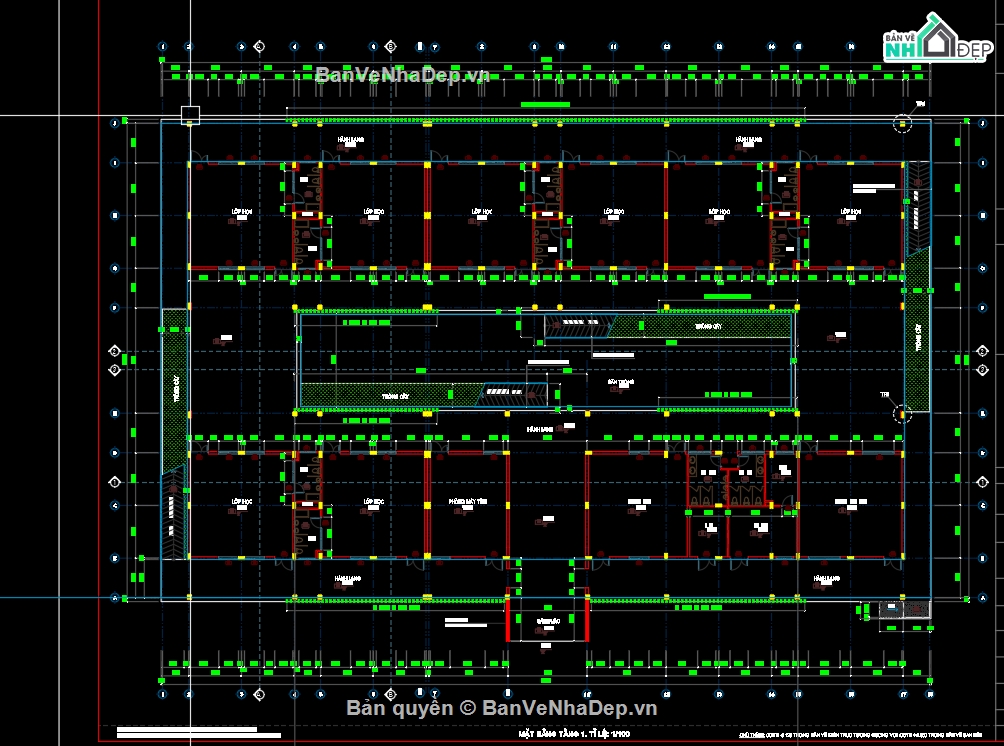

  • Tầng 1:                                                            1.961,77m²
  • Phòng chế tác                                   64m²
  • Phòng sơ chế                                    21m²
  • Kho                                                     10m²
  • Phòng y tế                                         12m²
  • Wc giáo viên (Nam + Nữ)               22,5m²
  • Phòng giáo viên                               61,6m²
  • Phòng máy tính                                48m²
  • Lớp học *8 lớp                                  63,2m²*8= 505,6m²
  • WC học sinh* 8 phòng                    8,4m²*8= 67,2m²
  • Sảnh                                                   104m²
  • Hành lang – Ram dốc:                    1045,87m²

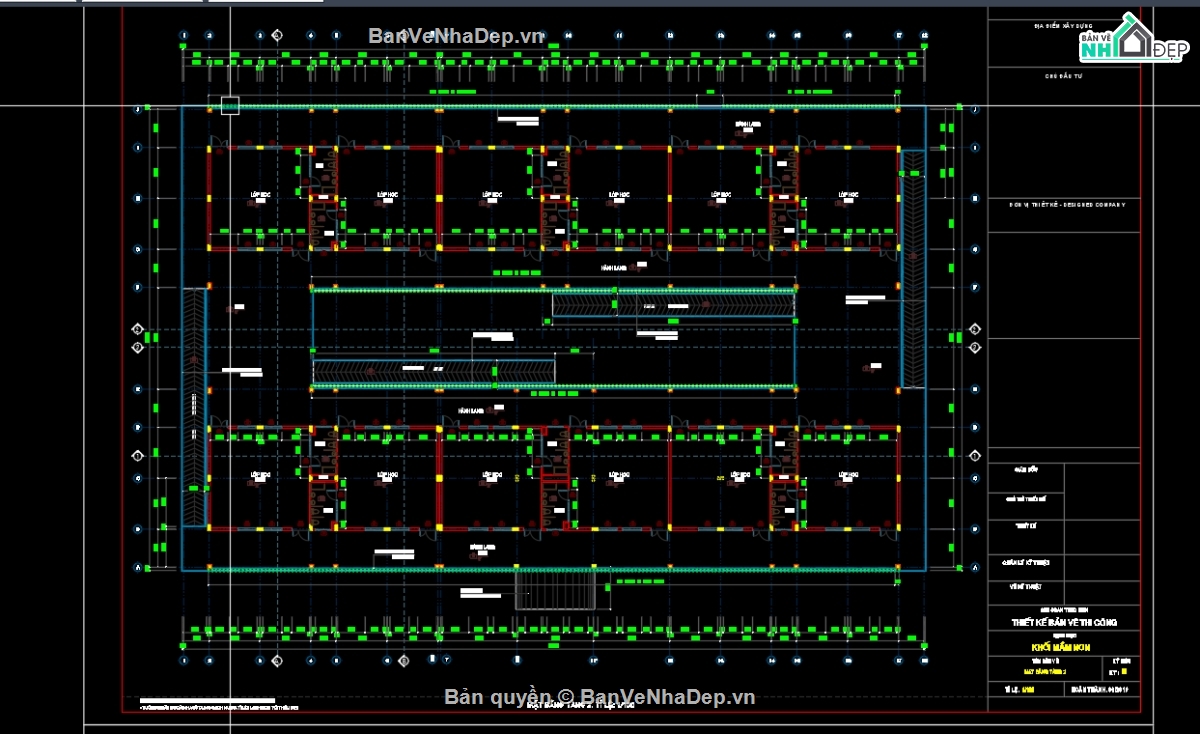

  • Tầng 2:                                                            1.773,13m²
  • Lớp học *12 lớp                               63,2*12= 758,4m²
  • WC học sinh *12 phòng:                 8,4*12 = 100,8m²
  • Hành lang – Giao thông:                913,93m²
