MÃ BẢN VẼ
67287
Kiến trúc ký túc xá sinh viên 5 tầng 20x70m
Bản vẽ thể hiện tư duy tổ chức không gian mạch lạc, tính toán kỹ lưỡng về kết cấu và thoát nạn, là nguồn file tài liệu vô cùng giá trị cho các kỹ sư
Ngày đăng: 01/6/2026
File download:
.rar
Dung lượng file:
MB
Phong cách: Hiện đại
Kích thước: Rộng 20m, Dài 70m, DT 1400m2
CÔNG CỤ THIẾT KẾ:
Autocad
Sketchup
3D Max
Revit
Khác...
CÁC HẠNG MỤC CỦA BẢN VẼ:
Kiến trúc
Kết cấu
Điện
Nước
PCCC
Phối cảnh
Dự toán
Tài liệu
Khác...
NGƯỜI ĐĂNG
Bản vẽ
512
Bộ sưu tập
0
Đánh giá (691)
5/5
Ngày tham gia
9/6/2025
Mô tả chi tiết

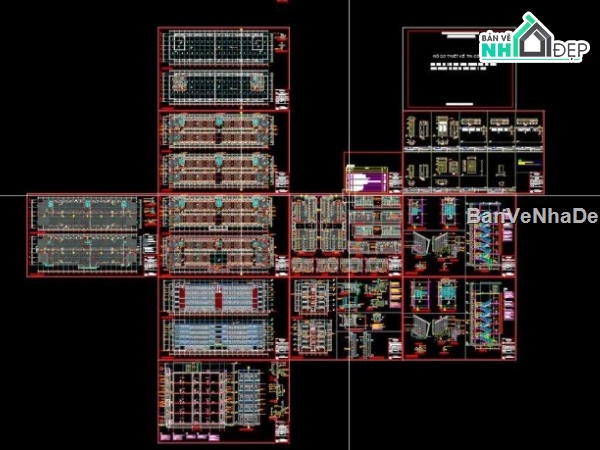

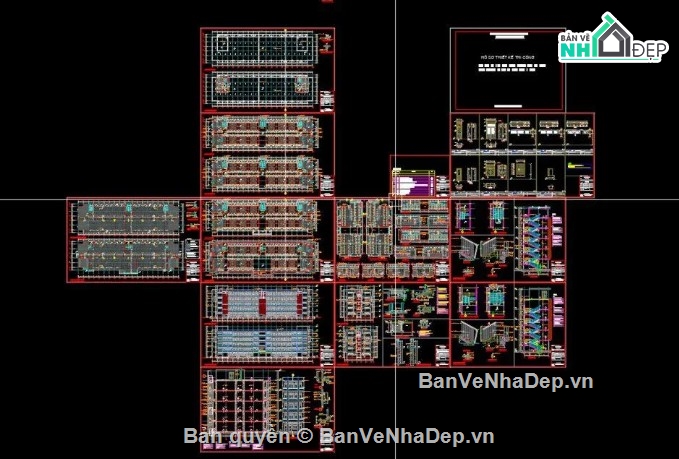

bộ model mang đến hệ thống thiết kế kiến trúc cốt lõi, bao gồm:

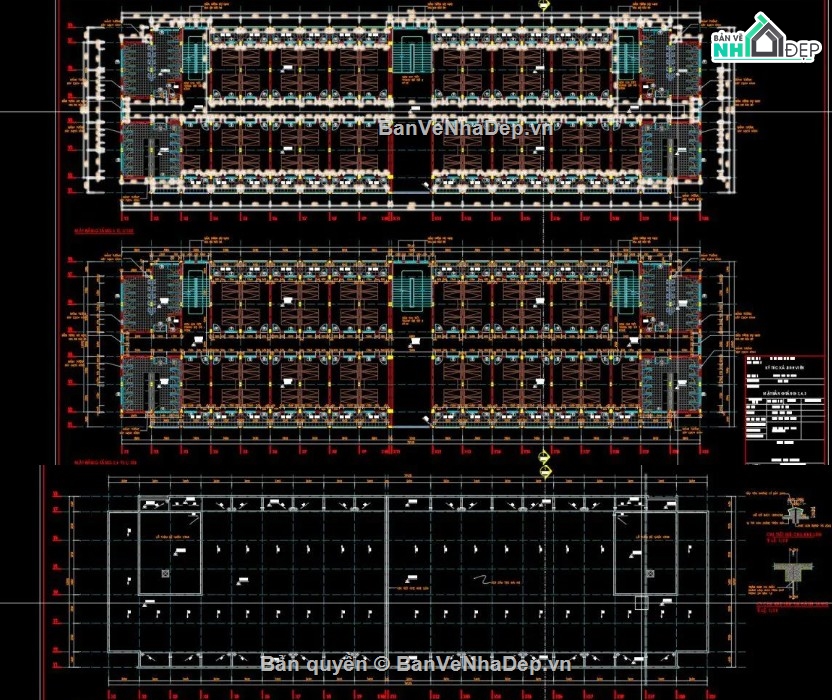

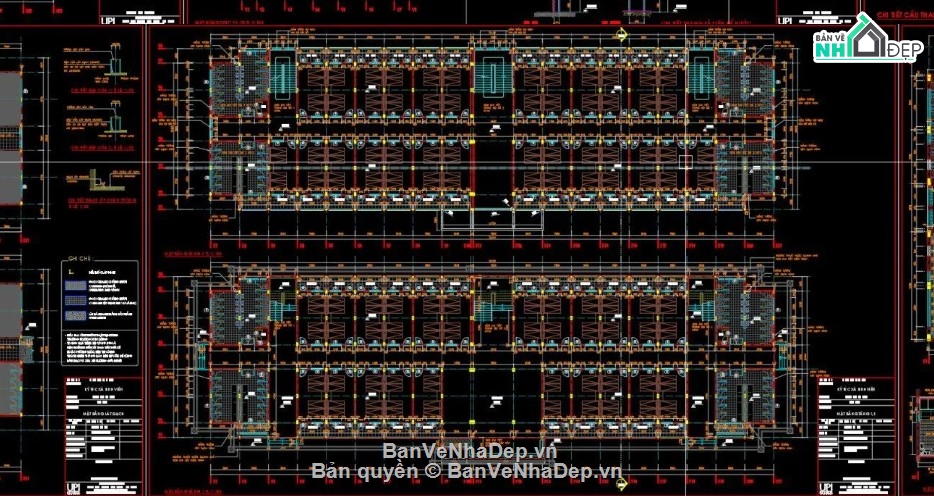

các thiết kế mặt bằng quy hoạch công năng: mặt bằng tầng 1 (bố trí sảnh, phòng quản lý, nhà để xe…), mặt bằng tầng điển hình (tầng 2 – 5) phân chia các phòng lưu trú khép kín, mặt bằng tầng mái thể hiện độ dốc thu nước.

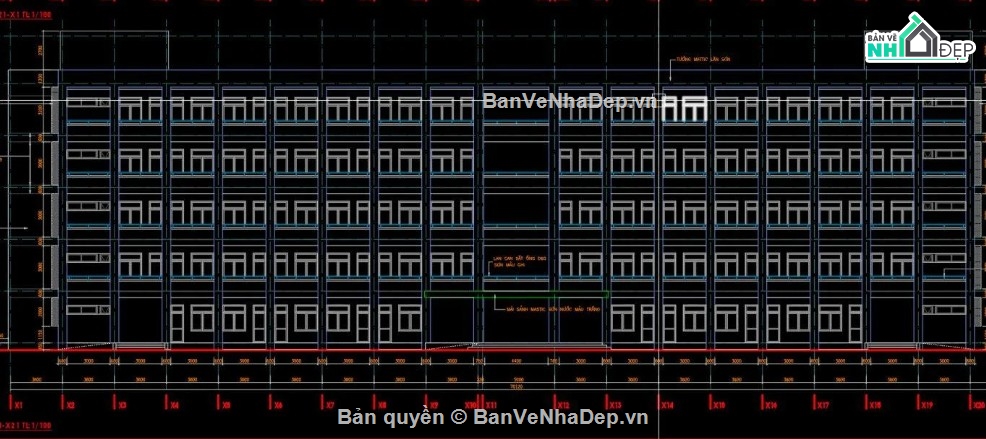

các thiết kế mặt đứng: thể hiện hình khối kiến trúc mặt tiền, hệ thống thông gió, vị trí cửa sắt sổ chiếu sáng cho các phòng.

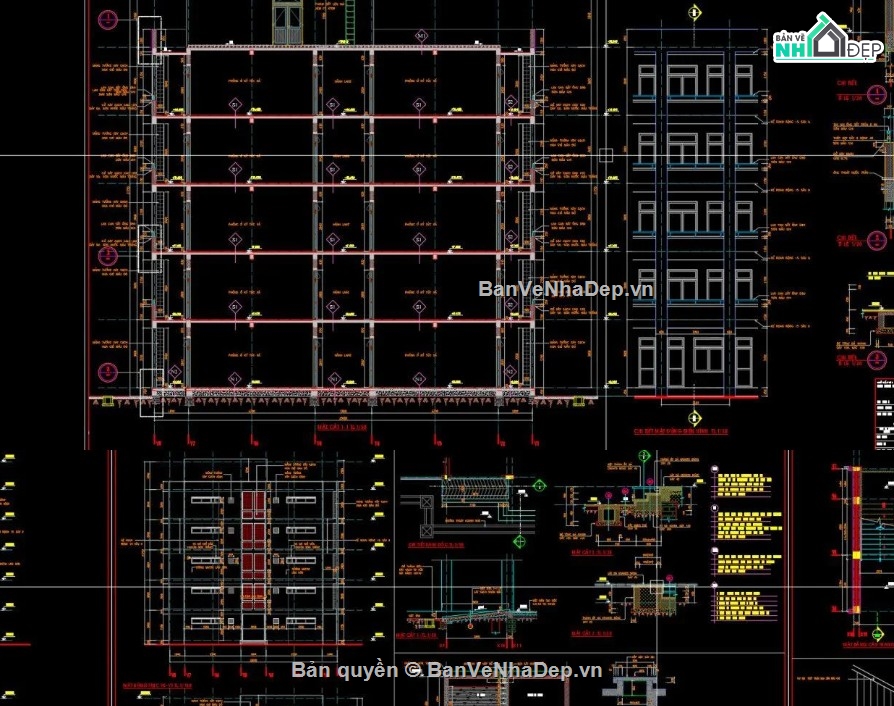

các thiết kế mặt cắt: thể hiện rành mạch cao độ thông thủy các tầng, chiều dày dầm sàn, cấu tạo buồng thang bộ.
chi tiết cấu tạo: thiết kế phóng to đầy đủ khu vệ sinh, đầy đủ lan can hành lang, cầu thang.
