Kiến trúc nhà bán trú học sinh th-thcs

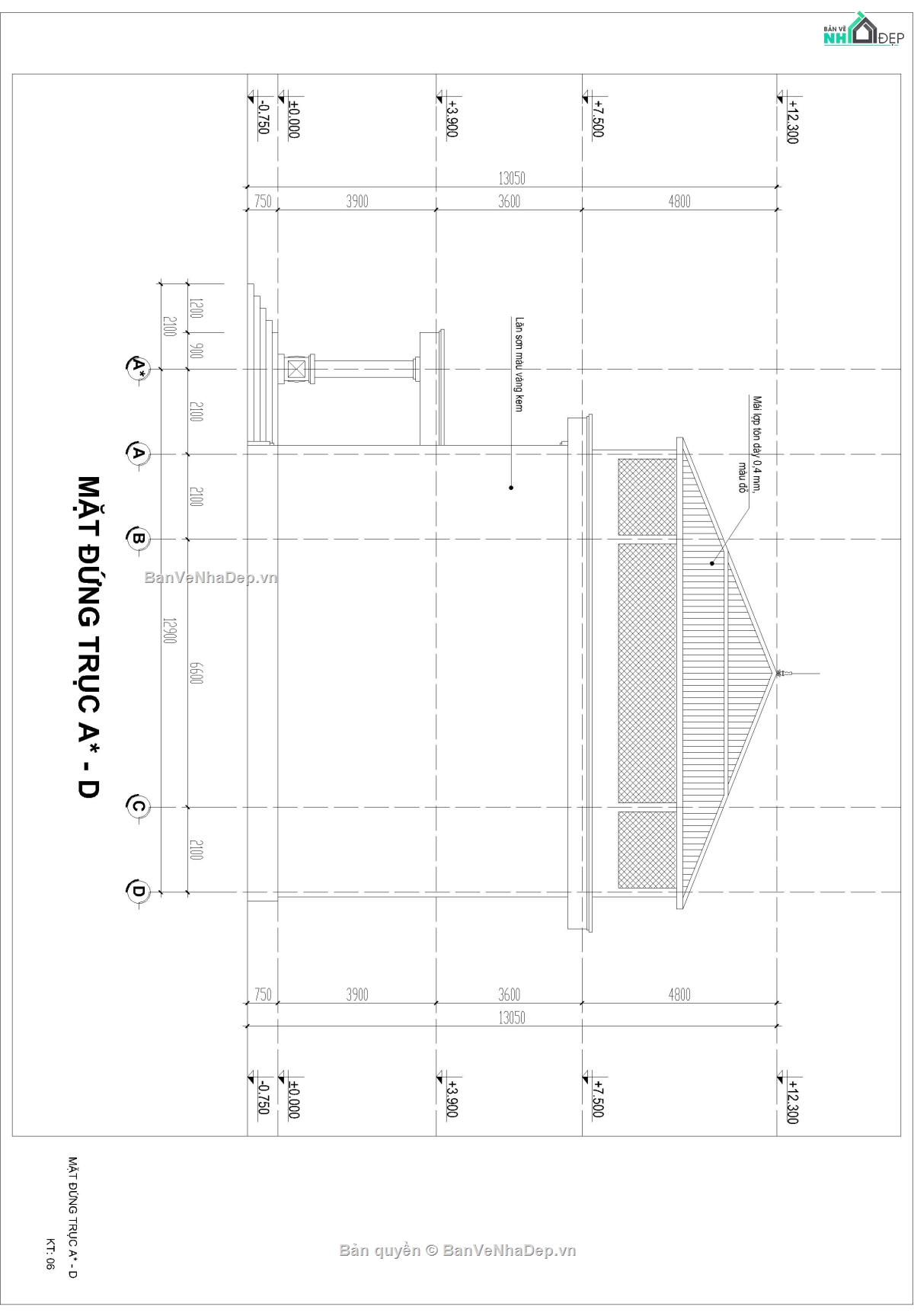

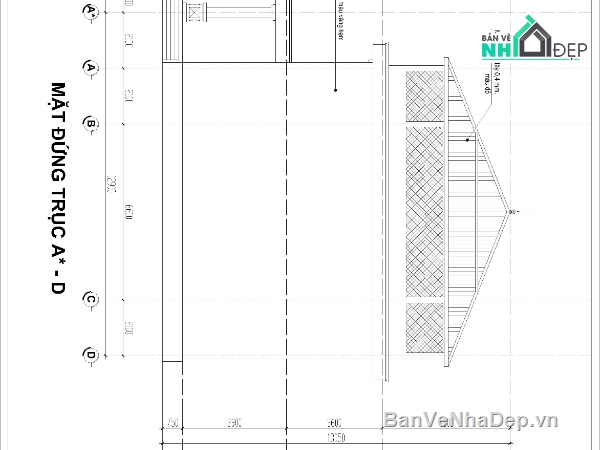

Kiến trúc nhà bán trú, nội trú học sinh th-thcs. nhà 3 tầng, 1 tum, diện tích xd khoảng 500m2.
Ngày đăng: 21/1/2026
File download:
1. KIEN TRUC BAN TRU.dwg
Dung lượng file:
1. KIEN TRUC BAN TRU.dwg
Phong cách: Hiện đại
Kích thước: ...
CÔNG CỤ THIẾT KẾ:
Autocad
Sketchup
3D Max
Revit
Khác...
CÁC HẠNG MỤC CỦA BẢN VẼ:
Kiến trúc
Kết cấu
Điện
Nước
PCCC
Phối cảnh
Dự toán
Tài liệu
Khác...
NGƯỜI ĐĂNG
Bản vẽ
2
Bộ sưu tập
0
Đánh giá (3)
5/5
Ngày tham gia
8/3/2017
Mô tả chi tiết
nhà 02 tầng, cấp iii, diện tích thiết kế chính (39 x 10,2)m, có diện tích xây dựng khoảng 500,2m2, tổng diện tích sàn khoảng 902,3m2. cốt sân ngoài nhà ( -0,75 )m, cốt nền tầng 1 (±0,00) m, cốt nền tầng 2 (+3,90) m, cốt sàn mái (+7,50) m, cốt đỉnh mái (+13,00) m. công trình danh mục 10 gian rộng 3,9m, gian trong lòng ở rộng 6,6m, hành lang rộng 2,1m, gian vệ sinh rộng 2,1m. nhà danh mục 02 gian thang bộ; 08 phòng ở bán trú, mỗi phòng ở bán trú được bố trí 1 khu vệ sinh khép kín với diện tích 4,0 m2 và hiên phơi với diện tích 2,76m2. tầng áp mái bố trí khu sân phơi cho học sinh
