Kiến trúc nhà chung cư 18 tầng 1 hầm 31x24m
Sở hữu hình khối sang trọng và biện pháp bố trí mặt bằng lõi trung tâm cực kỳ chuẩn mực, đây là file tài liệu vô giá dành cho các kỹ sư, kiến trúc sư tham khảo thiết kế, hoặc các bạn sinh viên
Ngày đăng: 01/6/2026
File download:
.rar
Dung lượng file:
MB
Phong cách: Hiện đại
Kích thước: Rộng 31m, Dài 24m, DT 744m2
CÔNG CỤ THIẾT KẾ:
Autocad
Sketchup
3D Max
Revit
Khác...
CÁC HẠNG MỤC CỦA BẢN VẼ:
Kiến trúc
Kết cấu
Điện
Nước
PCCC
Phối cảnh
Dự toán
Tài liệu
Khác...
NGƯỜI ĐĂNG
Bản vẽ
512
Bộ sưu tập
0
Đánh giá (691)
5/5
Ngày tham gia
9/6/2025
Mô tả chi tiết
bộ file cung cấp góc nhìn cực kỳ đầy đủ từ file phối cảnh tổng thể đến cấu tạo từng bộ phận, bao gồm:

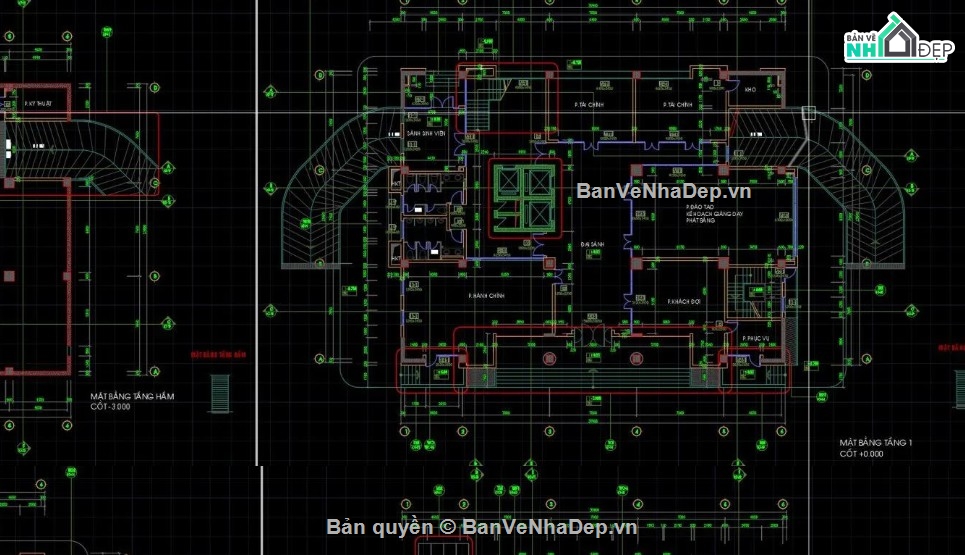

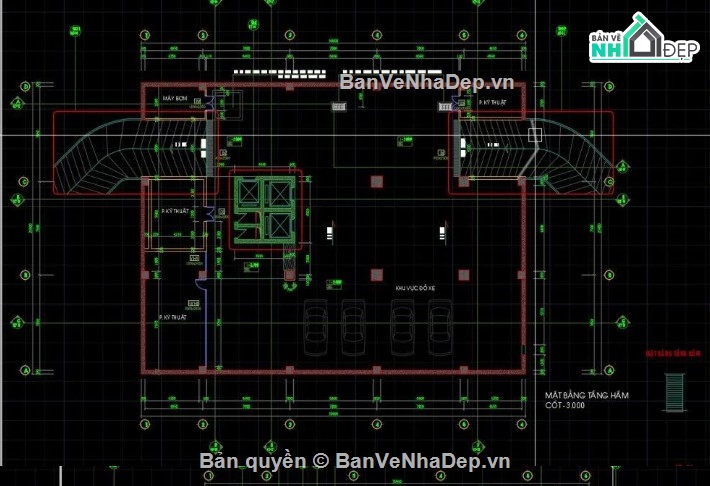

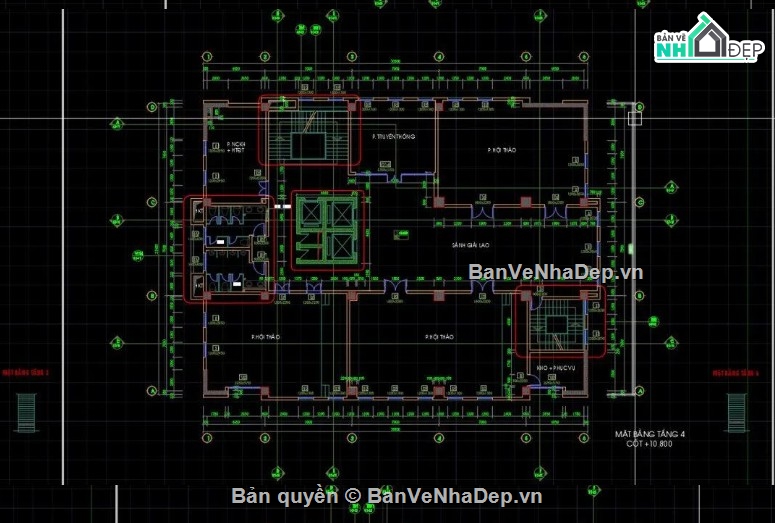

bản vẽ mặt bằng tầng 1 (sảnh, thương mại) và mặt bằng tầng điển hình phân chia khối căn hộ.

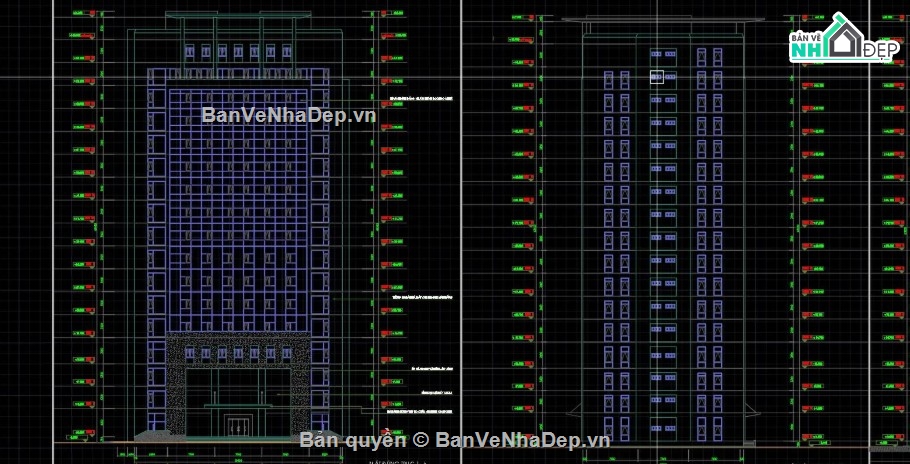

bản vẽ mặt đứng tổng thể công trình (mặt đứng chính, mặt đứng bên) diễn tả tỷ lệ, hình khối và kiến trúc mặt tiền hiện đại.

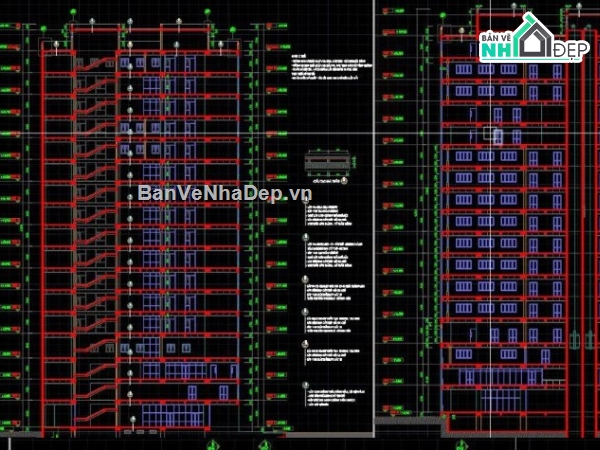

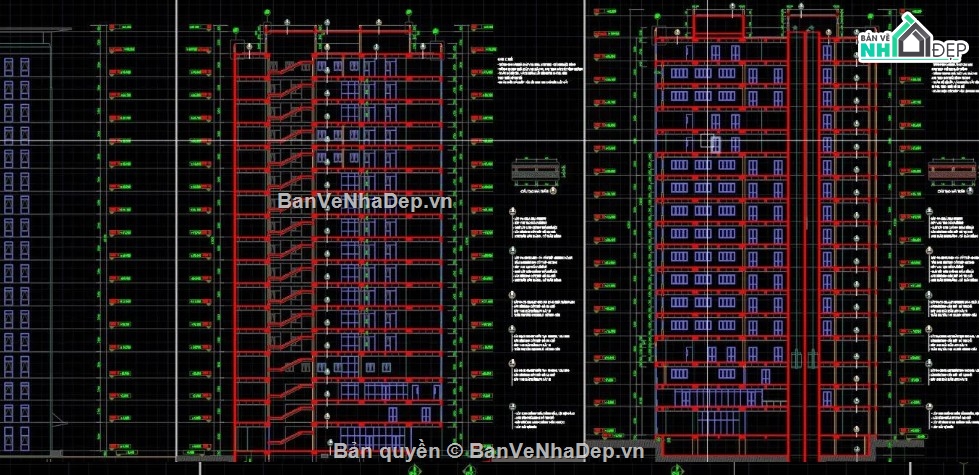

bản vẽ mặt cắt dọc/ngang công trình thể hiện rành mạch cao độ thông thủy các tầng, chiều dày dầm sàn và cấu tạo lõi thang đi từ hầm lên mái.
bản vẽ trích đoạn đầy đủ căn hộ: cung cấp mặt bằng bố trí nội thất căn hộ điển hình, đầy đủ lát sàn.
bản vẽ cấu tạo đầy đủ lõi thang máy, thang bộ và đầy đủ các cụm vệ sinh chuẩn kỹ thuật.
