MÃ BẢN VẼ
66302

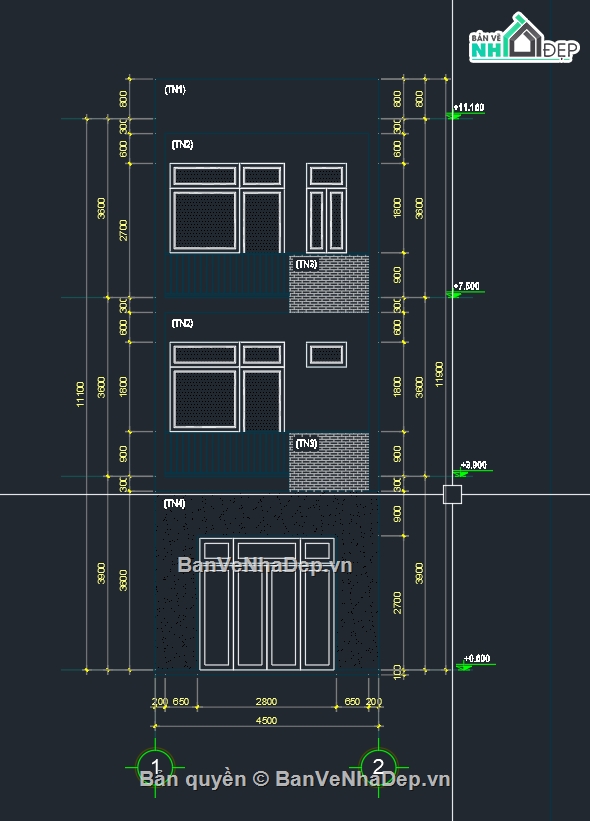

Kiến trúc Nhà phố 3 tầng 4.5x11.5m
(
1 Nhận xét)
Viết đánh giá
Bình luận: 0
Download: 1
Lượt xem: 105
Kiến trúc Nhà phố 3 tầng, diện tích 51m2, bao gồm phòng khách, phòng bếp, phòng sinh hoạt chung, phòng ngủ, phòng vệ sinh.
Ngày đăng: 13/5/2026
File download:
NHA 4.5mx11.5m 3 TANG.dwg
Dung lượng file:
1.04 MB
Phong cách: Hiện đại
Kích thước: Rộng 4,5m, Dài 11,5m, DT 51,8m2
CÔNG CỤ THIẾT KẾ:
Autocad
Sketchup
3D Max
Revit
Khác...
CÁC HẠNG MỤC CỦA BẢN VẼ:
Kiến trúc
Kết cấu
Điện
Nước
PCCC
Phối cảnh
Dự toán
Tài liệu
Khác...
NGƯỜI ĐĂNG
Bản vẽ
16
Bộ sưu tập
0
Đánh giá (21)
5/5
Ngày tham gia
21/3/2022
Mô tả chi tiết
Kiến trúc Nhà phố 3 tầng, diện tích 51m2, bao gồm phòng khách, phòng bếp, phòng sinh hoạt chung, phòng ngủ, phòng vệ sinh.

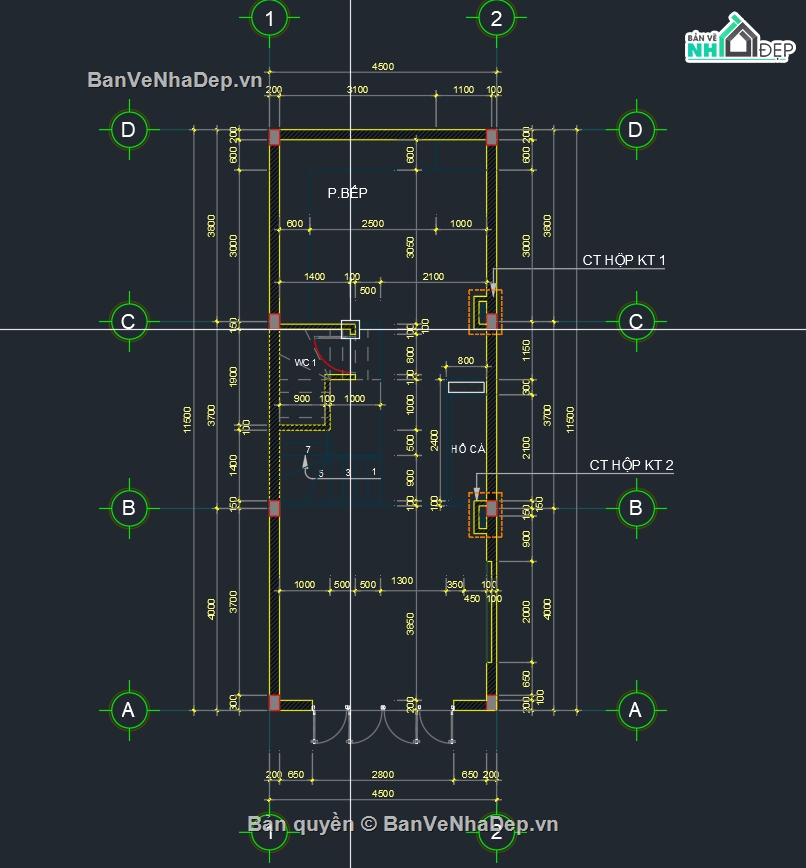

Tầng 1:
|
STT |
Phòng chức năng |
Kích thước (m) |
Diện tích (m²) |
|
1 |
Phòng bếp (P.BẾP) |
3.50 × 3.50 |
12.25 |
|
2 |
WC 1 |
2.00 × 1.00 |
2.00 |
|
3 |
Khu cầu thang + sảnh |
2.10 × 2.40 |
5.04 |
|
4 |
Hồ cá |
0.80 × 2.10 |
1.68 |

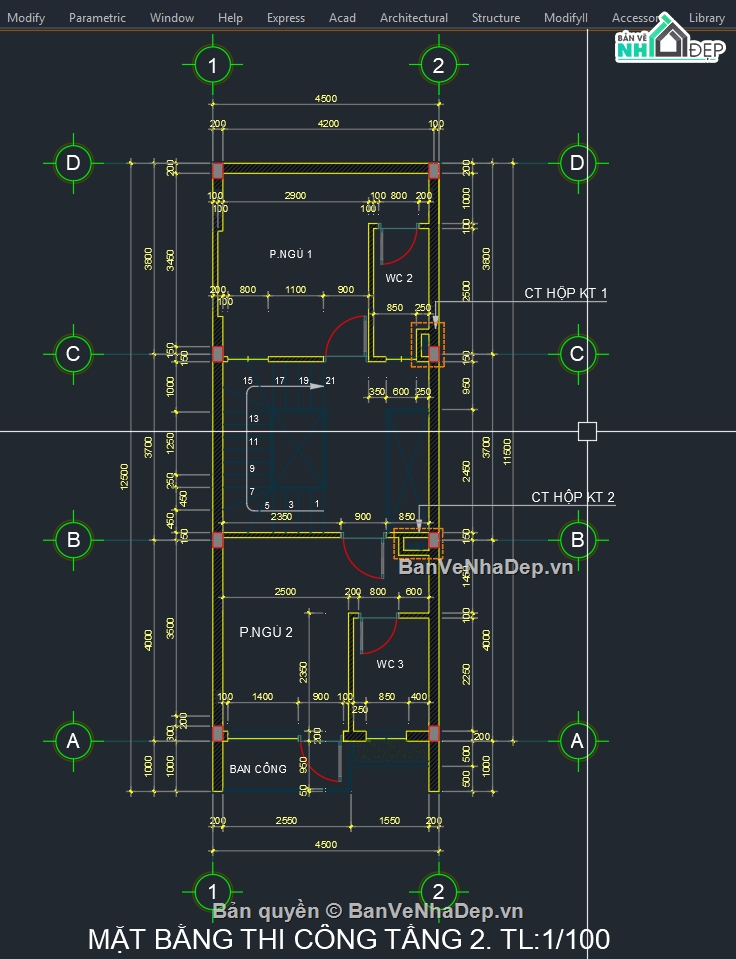

Tầng 2:
|
STT |
Phòng chức năng |
Kích thước (m) |
Diện tích (m²) |
|
1 |
Phòng ngủ 1 (P.NGỦ 1) |
2.90 × 3.40 |
9.86 |
|
2 |
WC 2 |
0.85 × 2.50 |
2.13 |
|
3 |
Sảnh + cầu thang tầng 2 |
2.35 × 2.40 |
5.64 |
|
4 |
Phòng ngủ 2 (P.NGỦ 2) |
2.50 × 3.50 |
8.75 |
|
5 |
WC 3 |
0.85 × 2.20 |
1.87 |
|
6 |
Ban công |
2.55 × 1.00 |
2.55 |

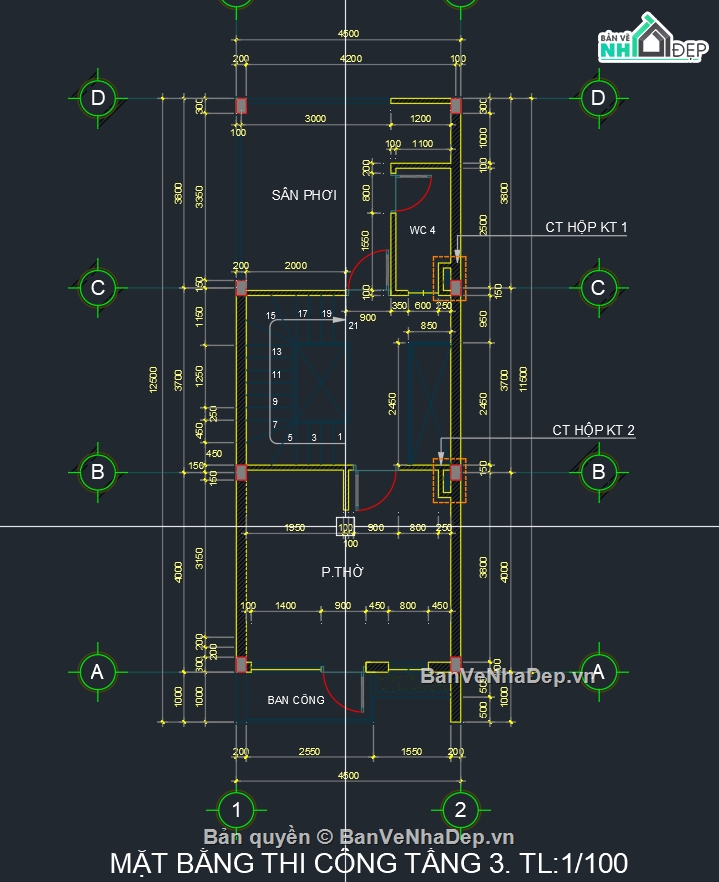

Tầng 3:
|
STT |
Phòng chức năng |
Kích thước tham khảo (m) |
Diện tích (m²) |
|
1 |
Sân phơi |
3.00 × 3.60 |
10.80 |
|
2 |
WC 4 |
1.10 × 2.50 |
2.75 |
|
3 |
Sảnh + cầu thang tầng 3 |
2.00 × 2.45 |
4.90 |
|
4 |
Phòng thờ (P.THỜ) |
1.95 × 3.15 |
6.14 |
|
5 |
Ban công |
2.55 × 1.00 |
2.55 |
