1. phân khu chức năng tổng hợp:
xưởng sản xuất: mẫu bản vẽ thể hiện rõ ràng cách bố trí các không gian làm việc sản xuất, bao file cad khu vực lắp ráp, gia công, dây chuyền xử lý (nếu có), khu vực lưu trữ nguyên vật liệu, thành phẩm và khu vực thao tác máy móc móc.
khu vực kinh doanh: được mẫu đồng bộ với chức năng sản xuất, bao gồm:
showroom/cửa hàng chia sẻ sản phẩm: dùng để trưng bày hàng hóa, kết nối trực tiếp với khách hàng.
văn phòng điều hành: phân khu làm việc của các bộ phận quản lý, nhân sự, kinh doanh, kế toán, hành chính.
phòng tiếp khách: khu vực gặp gỡ đối tác, khách hàng đến tham quan, ký kết.
tiện ích phụ trợ: bao file cad nhà vệ sinh, phòng lưu trữ tài liệu, pantry mini phục vụ nội bộ.
2. quy mô công trình và cách tổ chức không gian (diện tích 21.3 x 71m, quy mô 2 tầng):

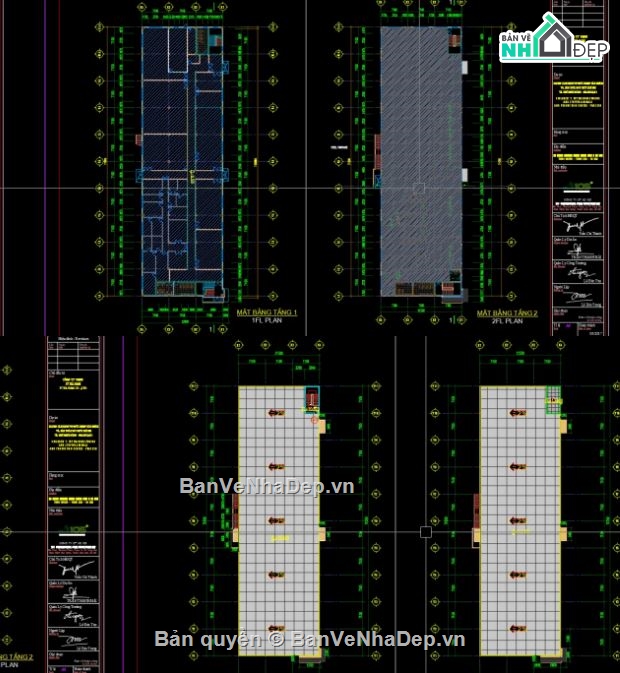

mặt bằng tầng 1 và tầng 2: mẫu bản vẽ thể hiện cụ thể cách sắp xếp các khu chức năng tại từng tầng, từ tòa nhà đến khu sản xuất, bố trí hợp lý lối đi, cầu thang, hành lang giao thông nội bộ. không gian có thể chia theo chiều ngang (cùng tầng) hoặc chiều dọc (khác tầng) để đảm bảo tính linh hoạt trong vận hành.

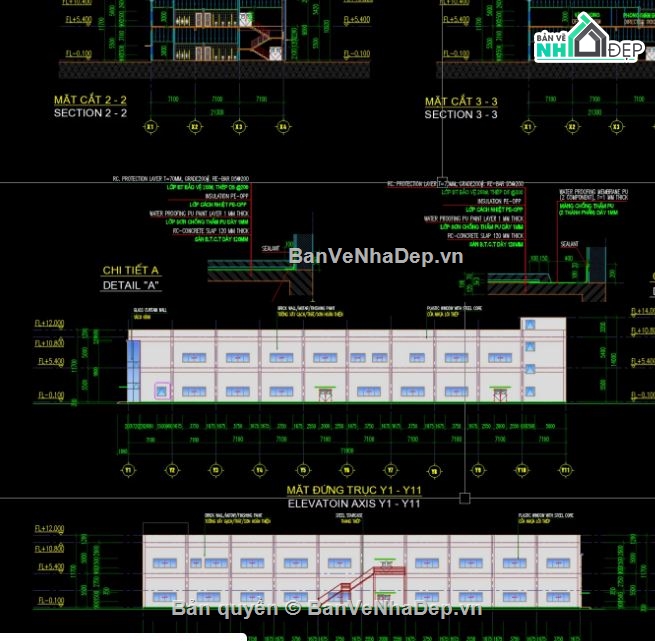

mặt đứng các hướng: mô tả kiến trúc tổng thể của công trình từ các hướng nhìn, bao file cad hệ thống cửa, cửa sắt sổ, mái, màu sắc và vật liệu hoàn thiện ngoại thất.

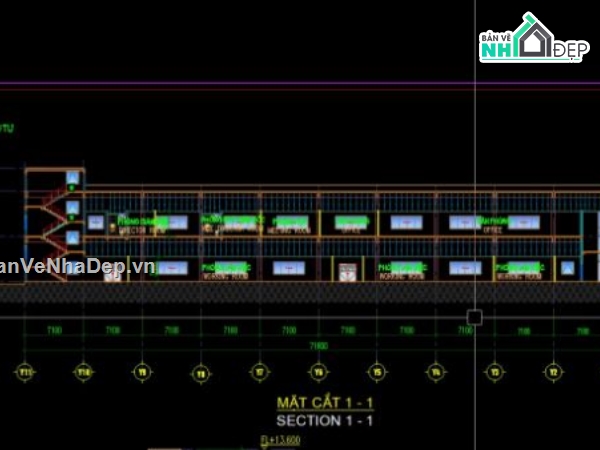

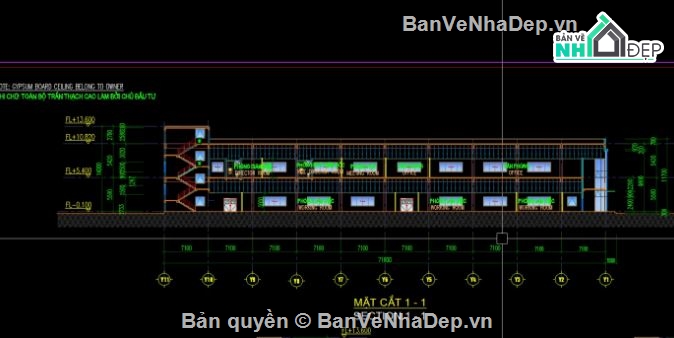

mặt cắt ngang – dọc: cung cấp hình ảnh lát cắt đầy đủ thể hiện sự liên kết giữa các tầng, chiều cao tầng, cách bố trí không gian theo chiều đứng và các lớp cấu tạo quan trọng.
3. mẫu bản vẽ đầy đủ cấu tạo và kết cấu chịu lực:
bao file cad mẫu bản vẽ cấu tạo móng, hệ thống khung chịu lực (cột – dầm – sàn), tường bao che, mái và các kết cấu phụ trợ.
thể hiện rõ chủng loại vật liệu sử dụng cho từng danh mục (như bê tông, thép hình, tôn lợp mái, cửa sắt nhôm kính...), đảm bảo phù hợp với những yêu cầu sử dụng và điều kiện thực tế tại công trình.
