MÃ BẢN VẼ
63341
Nhà 5 tầng kích thước 16.8x10m
Nhà 5 tầng kích thước 16.8mx10m, kết hợp nhà ở và văn phòng. Kết cấu móng cọc
Ngày đăng: 29/12/2025
File download:
Ban ve.rar
Dung lượng file:
6.29 MB
Phong cách: Chưa xác định
Kích thước: Rộng 16,8m, Dài 10m, DT 168m2
CÔNG CỤ THIẾT KẾ:
Autocad
Sketchup
3D Max
Revit
Khác...
CÁC HẠNG MỤC CỦA BẢN VẼ:
Kiến trúc
Kết cấu
Điện
Nước
PCCC
Phối cảnh
Dự toán
Tài liệu
Khác...
NGƯỜI ĐĂNG
Bản vẽ
7
Bộ sưu tập
0
Đánh giá (19)
5/5
Ngày tham gia
2/10/2024
Mô tả chi tiết

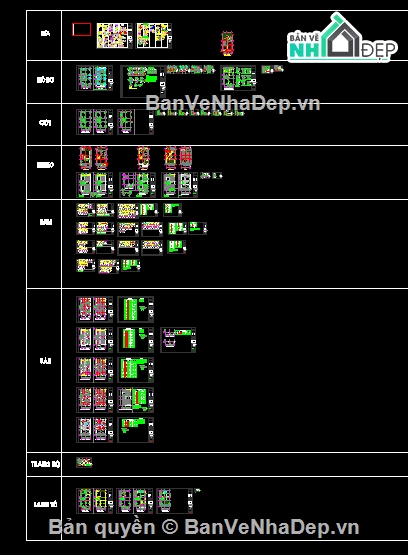

Bản vẽ gồm kiến trúc và kết cấu
1. Bản vẽ kiến trúc

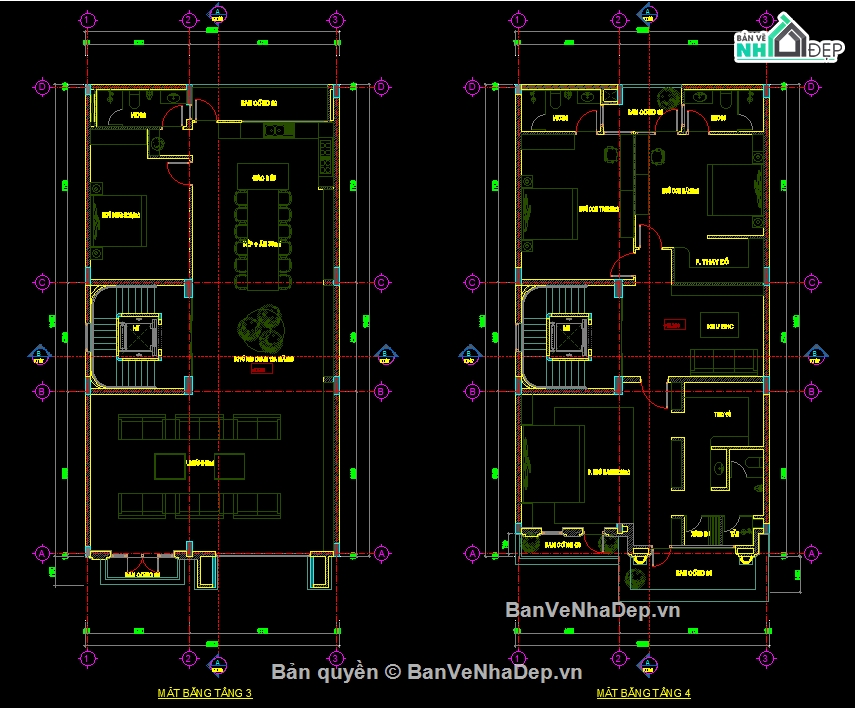

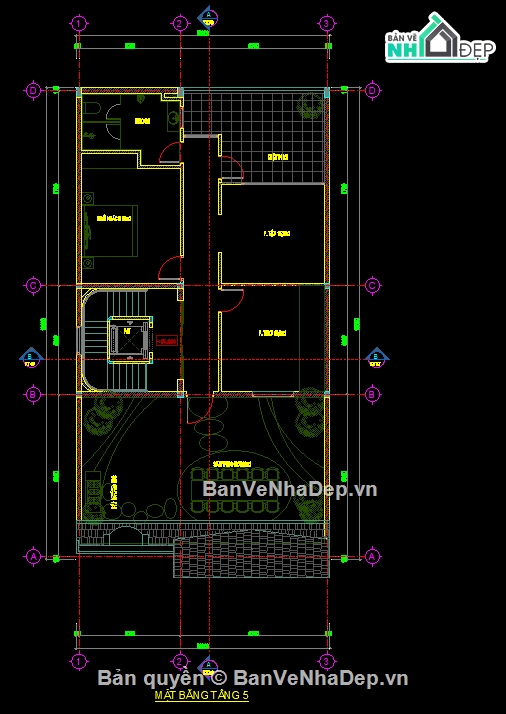

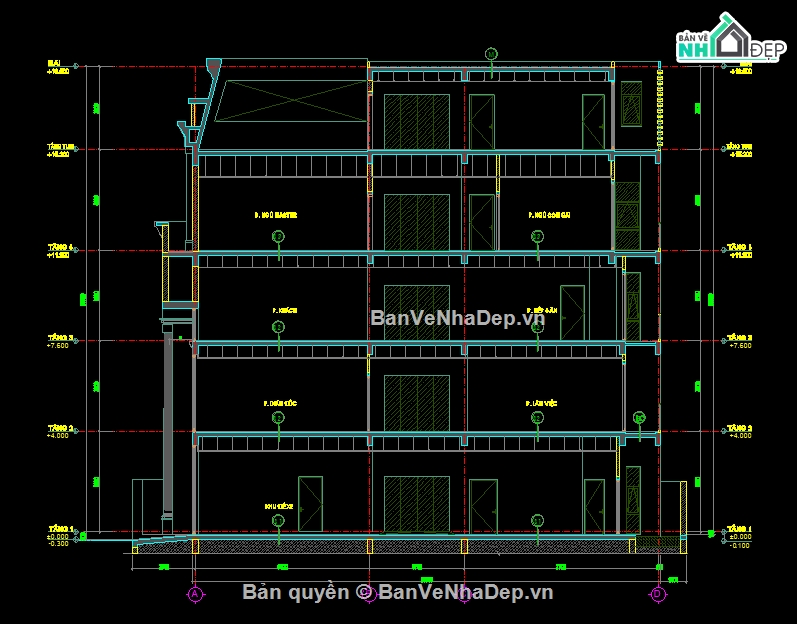

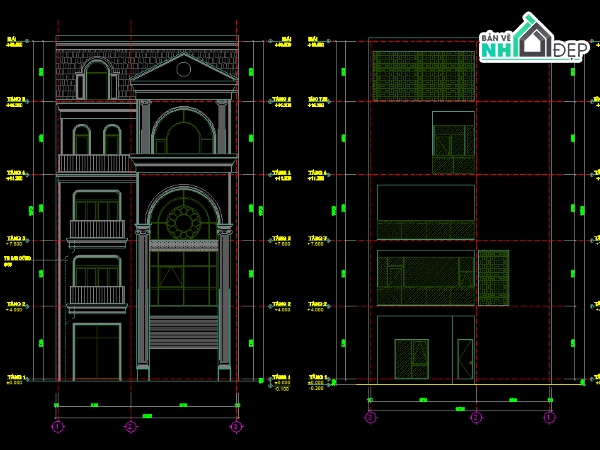

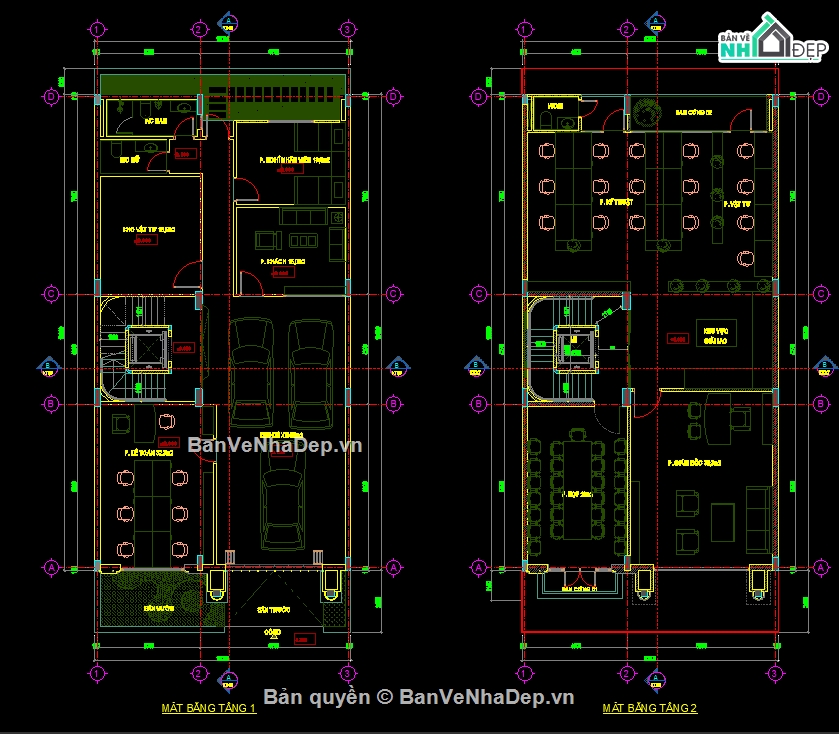

Đầy đủ mặt bằng, mặt đứng, mặt cắt.
Ngang nhà gồm 3 hàng cột, khoảng cách 4m và 6m
Dọc nhà gồm 4 hàng cột. Bước cột lần lượt 7.7m, 4.29m và 6.39m
2. Bản vẽ kết cấu

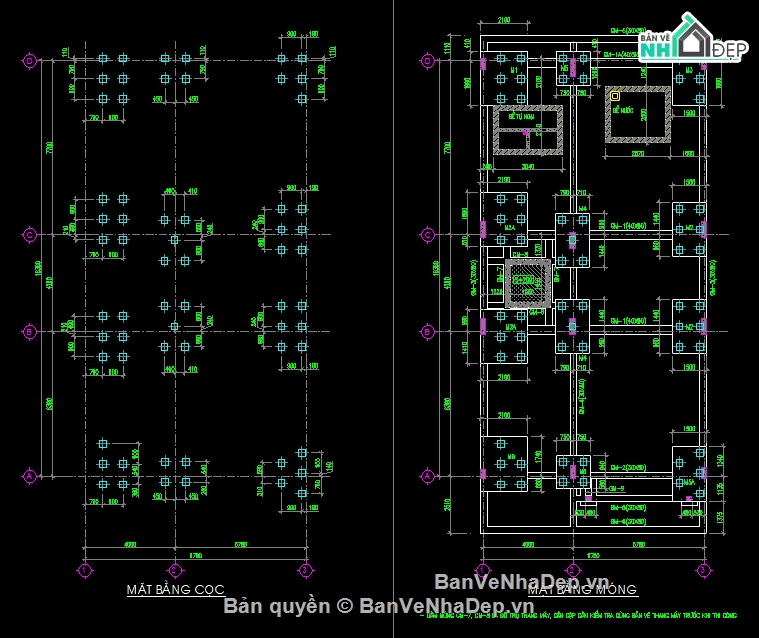

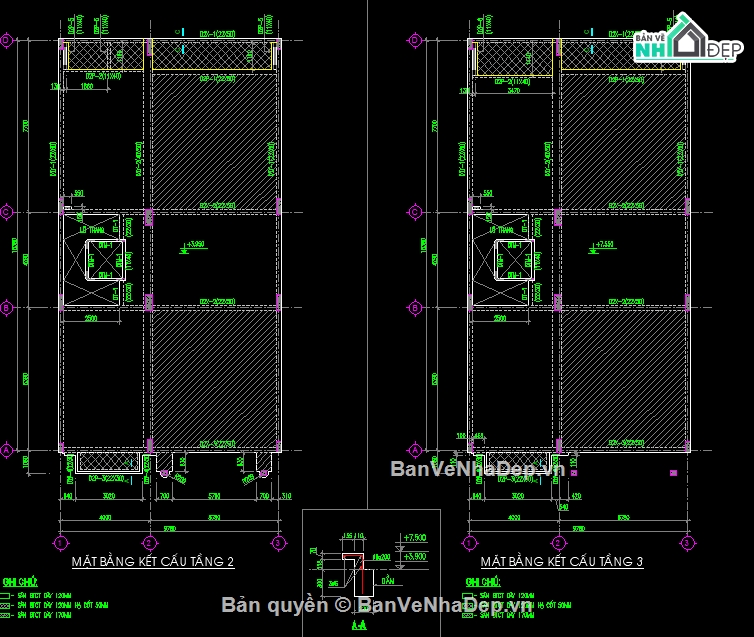

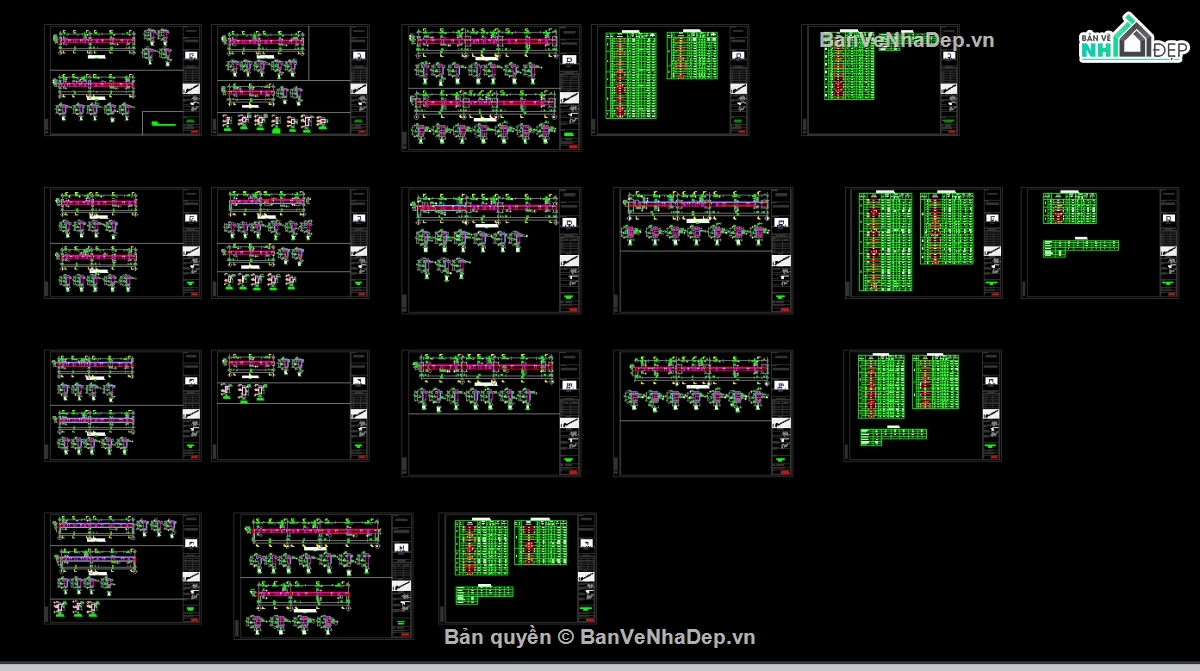

Đầy đủ bản vẽ móng, cột, dầm, sàn, cầu thang, lanh tô.
Kết cấu móng cọc
Dầm có kích thước 22x60cm, 22x50cm, 40x50cm
