MÃ BẢN VẼ
66295

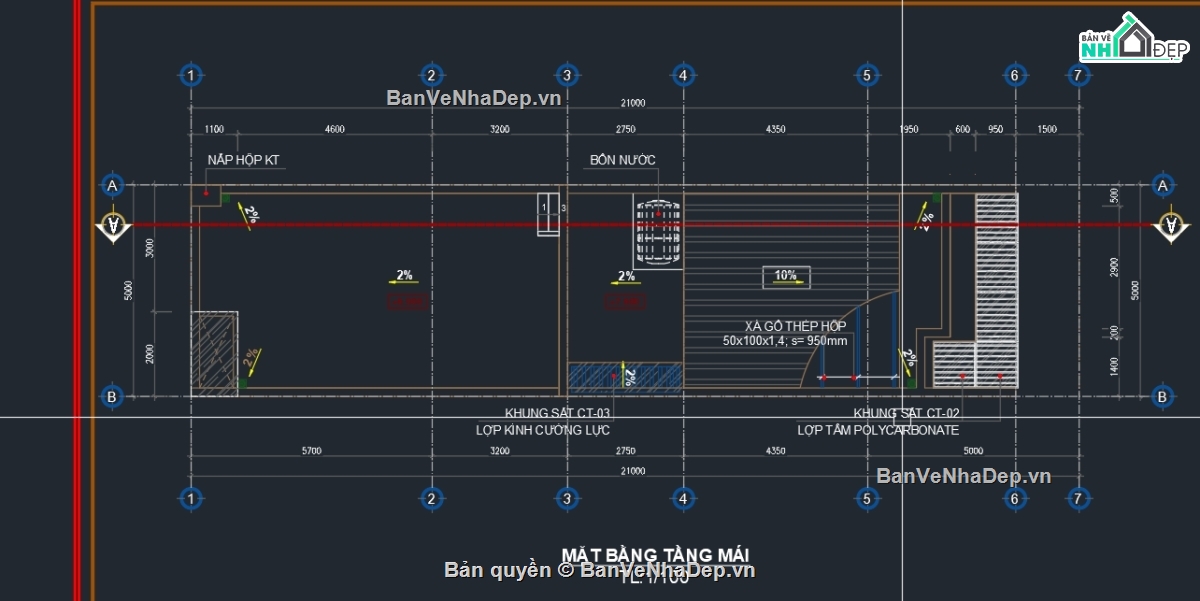

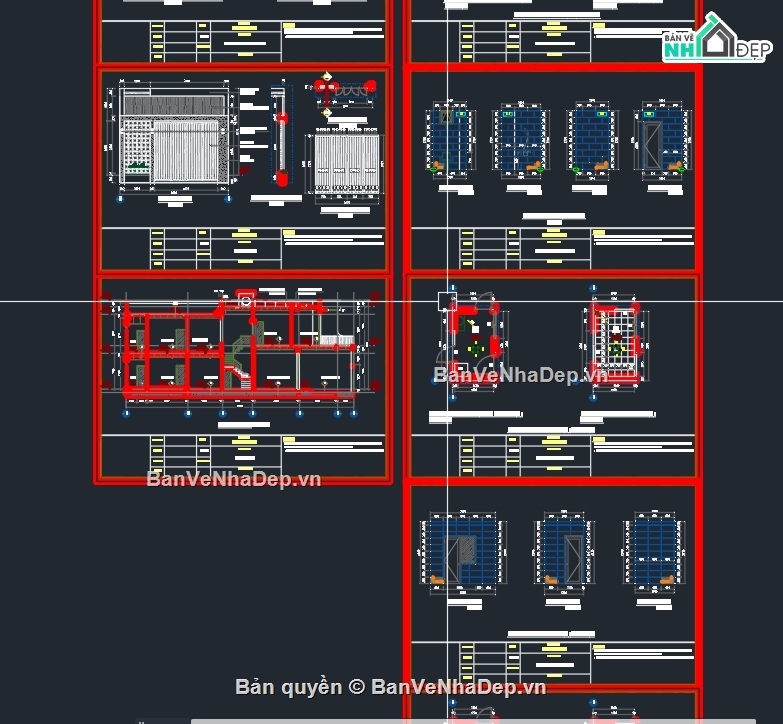

Nhà phố 2 tầng kích thước 5x21m (Đầy đủ bộ môn kiến trúc, kết cấu, điện, nước)
Nhà phố 5m x 21m, 2 tầng, diện tích 105m2, bao gồm phòng khách, phòng bếp, phòng sinh hoạt chung, phòng ngủ, phòng vệ sinh.
Ngày đăng: 08/5/2026
File download:
Nha pho 5 x21.dwg
Dung lượng file:
2.4 MB
Phong cách: Hiện đại
Kích thước: Rộng 5m, Dài 21m, DT 105m2
CÔNG CỤ THIẾT KẾ:
Autocad
Sketchup
3D Max
Revit
Khác...
CÁC HẠNG MỤC CỦA BẢN VẼ:
Kiến trúc

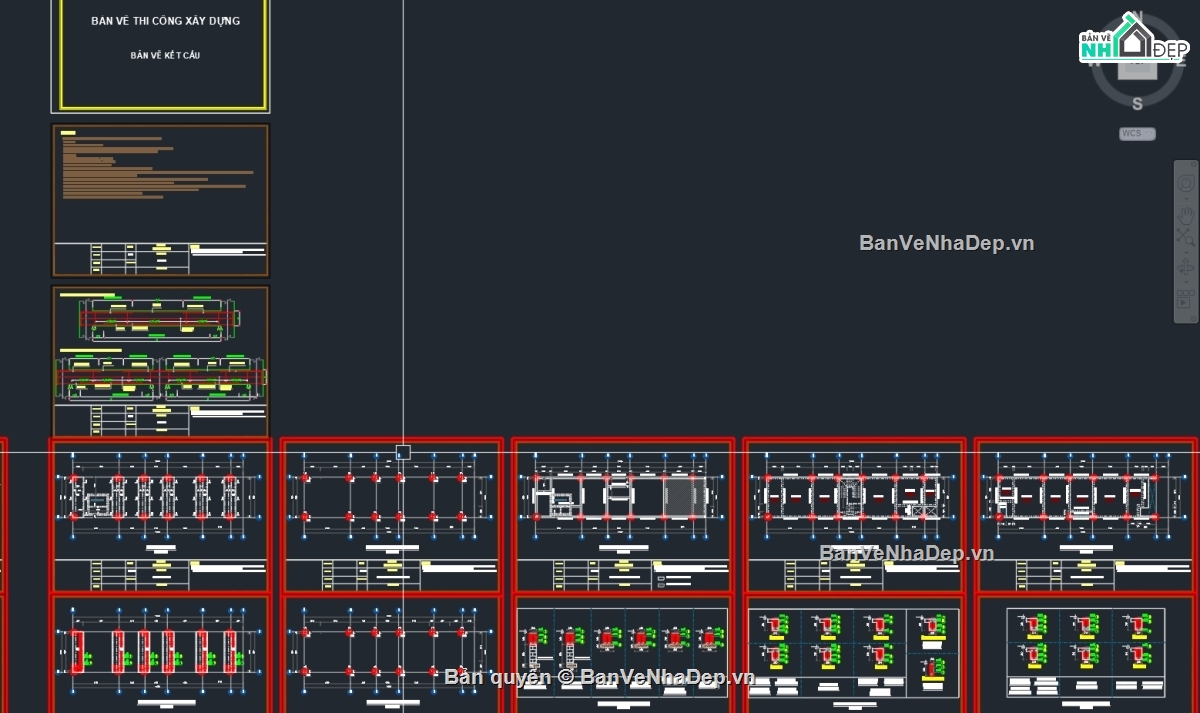

Kết cấu

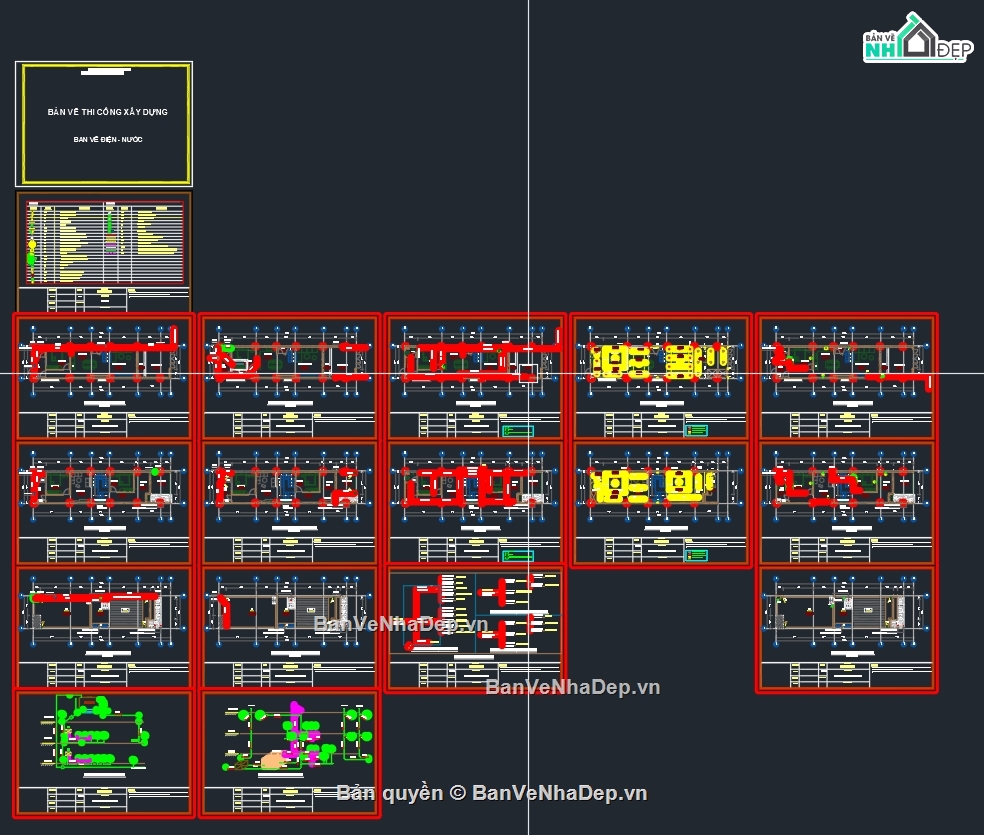

Điện
Nước
PCCC
Phối cảnh
Dự toán
Tài liệu
Khác...
NGƯỜI ĐĂNG
Bản vẽ
16
Bộ sưu tập
0
Đánh giá (21)
5/5
Ngày tham gia
21/3/2022
Mô tả chi tiết
Nhà phố 5m x 21m, 2 tầng, diện tích 105m2, bao gồm phòng khách, phòng bếp, phòng sinh hoạt chung, phòng ngủ, phòng vệ sinh.

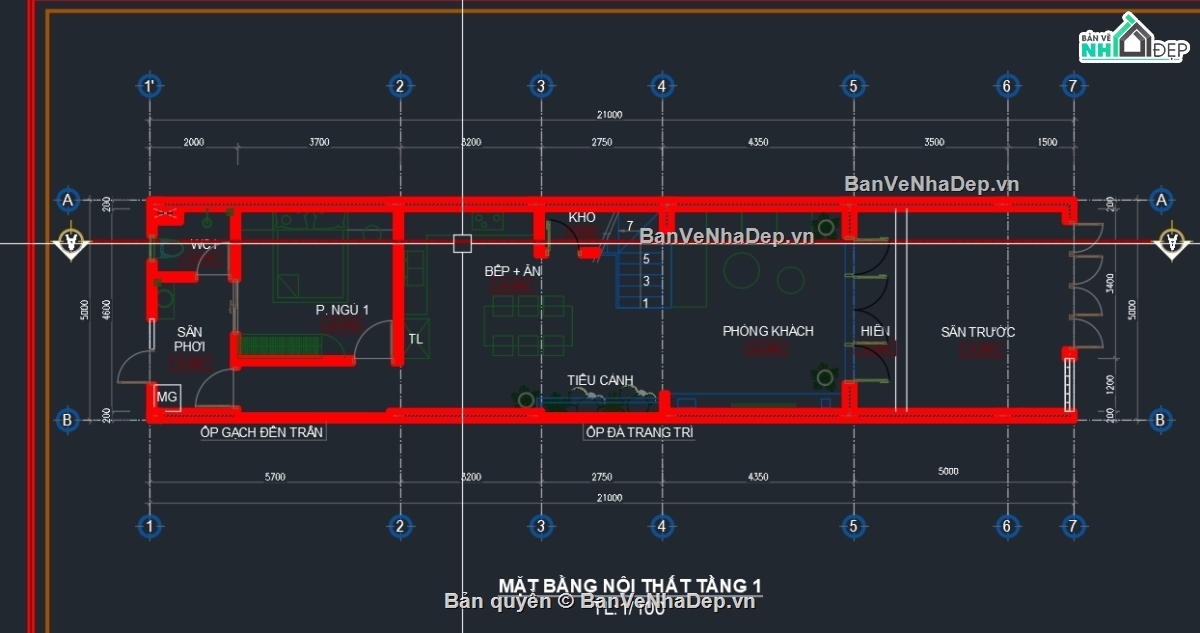

Tầng 1:
|
STT |
Phòng chức năng |
Kích thước (m) |
Diện tích (m²) |
|
1 |
Sân phơi |
2.0 × 5.0 |
10.0 |
|
2 |
Phòng ngủ 1 |
3.7 × 4.6 |
17.02 |
|
3 |
Bếp + ăn |
3.2 × 5.0 |
16.0 |
|
4 |
Kho |
2.75 × 2.0 |
5.5 |
|
5 |
Phòng khách |
4.35 × 5.0 |
21.75 |
|
6 |
Hiên |
1.2 × 5.0 |
6.0 |
|
7 |
Sân trước |
5.0 × 3.4 |
17.0 |

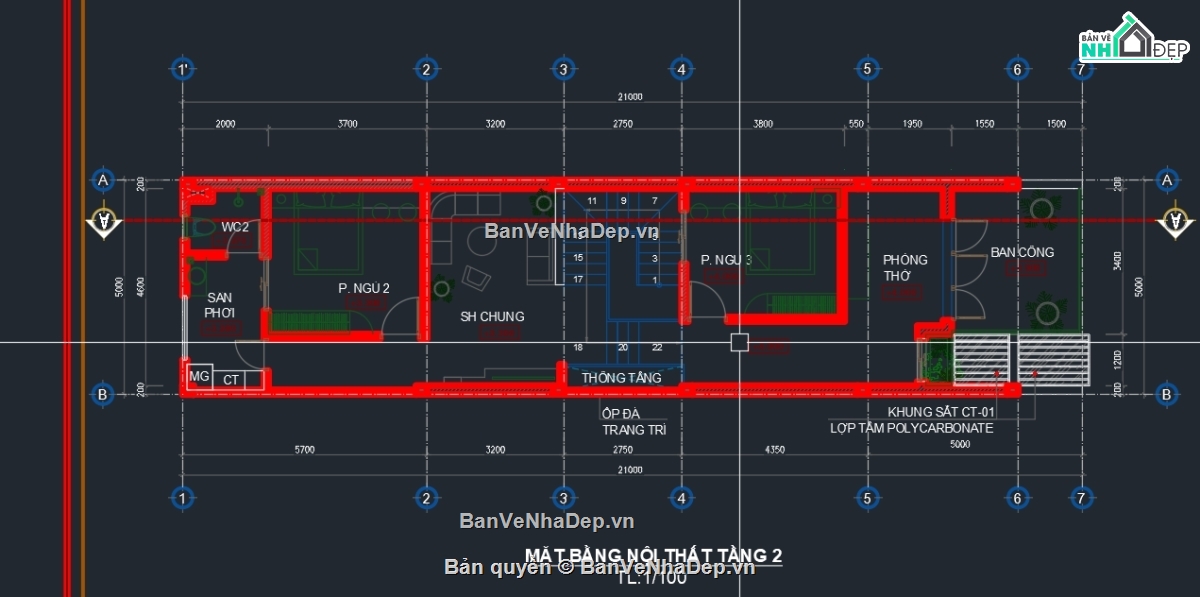

Tầng 2:
|
STT |
Phòng chức năng |
Kích thước (m) |
Diện tích (m²) |
|
1 |
Sân phơi |
2.0 × 5.0 |
10.0 |
|
2 |
WC 2 |
2.0 × 1.4 |
2.8 |
|
3 |
Phòng ngủ 2 |
3.7 × 4.6 |
17.02 |
|
4 |
SH chung |
3.2 × 5.0 |
16.0 |
|
5 |
Phòng ngủ 3 |
4.35 × 4.0 |
17.4 |
|
6 |
Phòng thờ |
3.5 × 4.0 |
14.0 |
|
7 |
Ban công |
1.55 × 5.0 |
7.75 |
|
8 |
Thông tầng |
2.75 × 2.0 |
5.5 |
|
9 |
Kho + máy giặt |
2.0 × 1.2 |
2.4 |
