MÃ BẢN VẼ
67121

Nhà phố 3 tầng Tân cổ điển 5x20m - Hồ sơ kỹ thuật thi công chi tiết

(1 Nhận xét) Viết đánh giá Bình luận: 0 Download: 2 Lượt xem: 59

Model sketchup, bản vẽ dwg mẫu nhà phố tân cổ điển đầy đủ bản vẽ bản vẽ kích thước xây dựng 5x20. tầng 1 hạng mục bản vẽ gara, phòng khách, bếp, thang và wc. tầng 2 bố trí 3 phòng ngủ khép kín. tầng 3 hạng mục bản vẽ ban công, phòng thờ, khu giặt phơi và thang.

Danh mục: Nhà phốNhà phố 3 Tầng

Ngày đăng: 25/5/2026

File download: 1. FULL HỒ SƠ NHÀ PHỐ TÂN CỔ 3 TẦNG--3-001.rar

Dung lượng file: 164 MB

Phong cách: Tân cổ điển

Kích thước: Rộng 5m, Dài 20m, DT 100m₂

CÔNG CỤ THIẾT KẾ:

Autocad

Sketchup

3D Max

Revit

Khác...

CÁC HẠNG MỤC CỦA BẢN VẼ:

Kiến trúc

Kết cấu

Điện

Nước

PCCC

Phối cảnh

Dự toán

Tài liệu

Khác...

NGƯỜI ĐĂNG

Dương Nguyễn

(Hạng vàng)
Xem trang

Bản vẽ
10

Bộ sưu tập
0

Đánh giá (15)
5/5

Ngày tham gia
3/3/2025

Mô tả chi tiết

model .skp biệt thự

full bản vẽ thiết kế

1. tổng quan công trình

loại hình: nhà ở (nhà ống) kiểu tân cổ điển (neo-classical).
kích thước khu đất: tổng diện tích sàn xây dựng cấp 4 khoảng
quy mô: 3 tầng (1 trệt, 2 lầu).

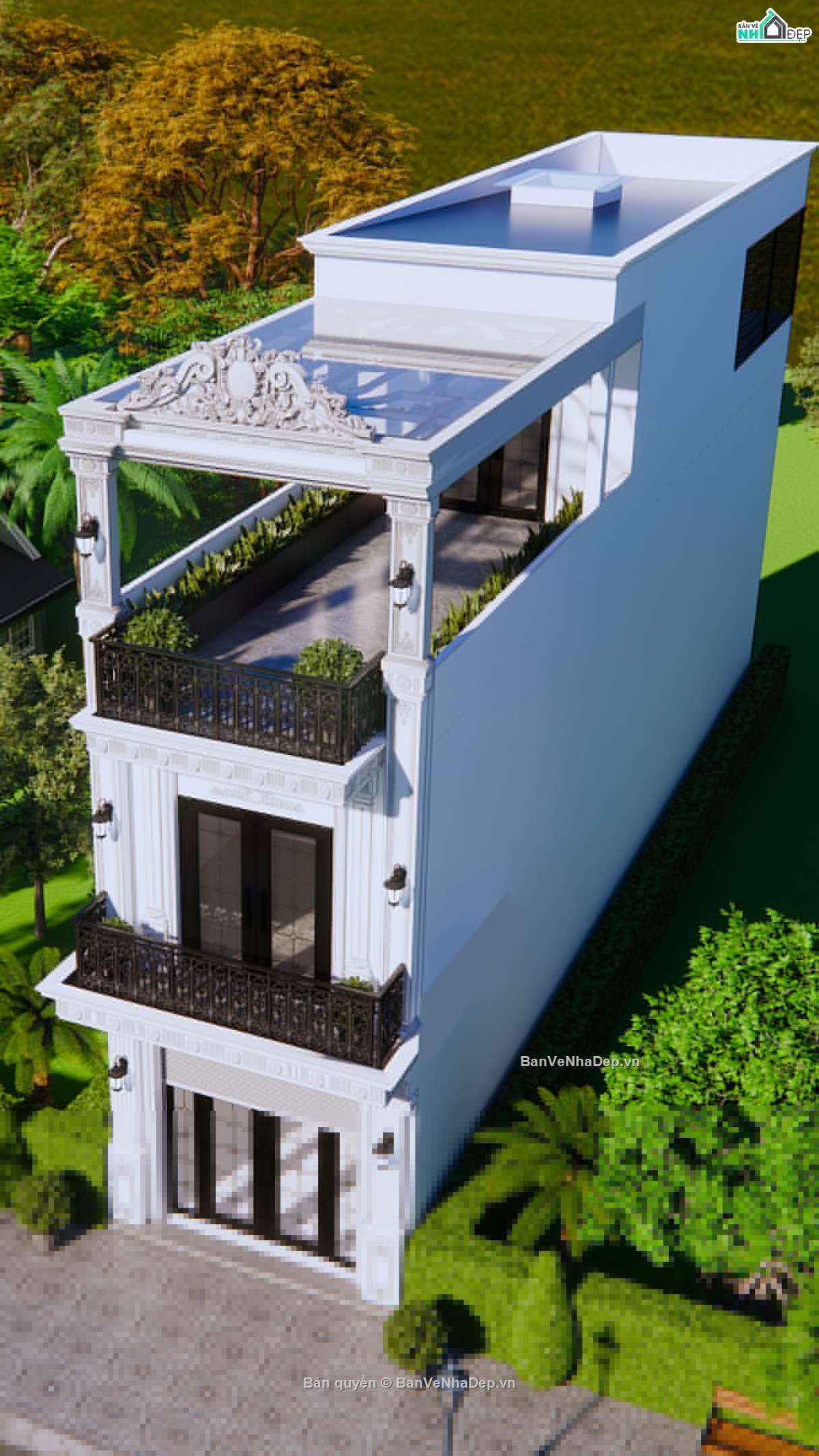

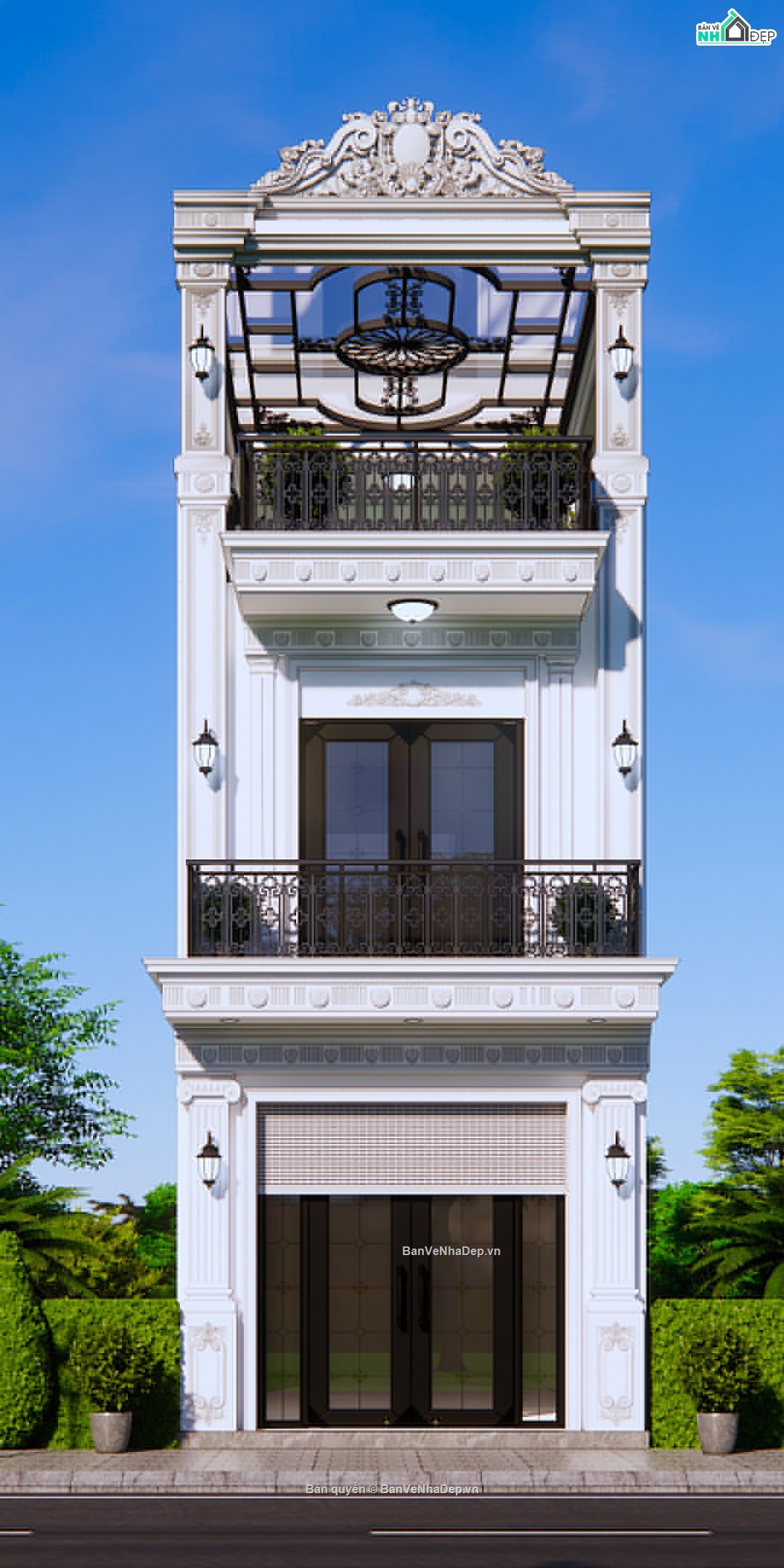

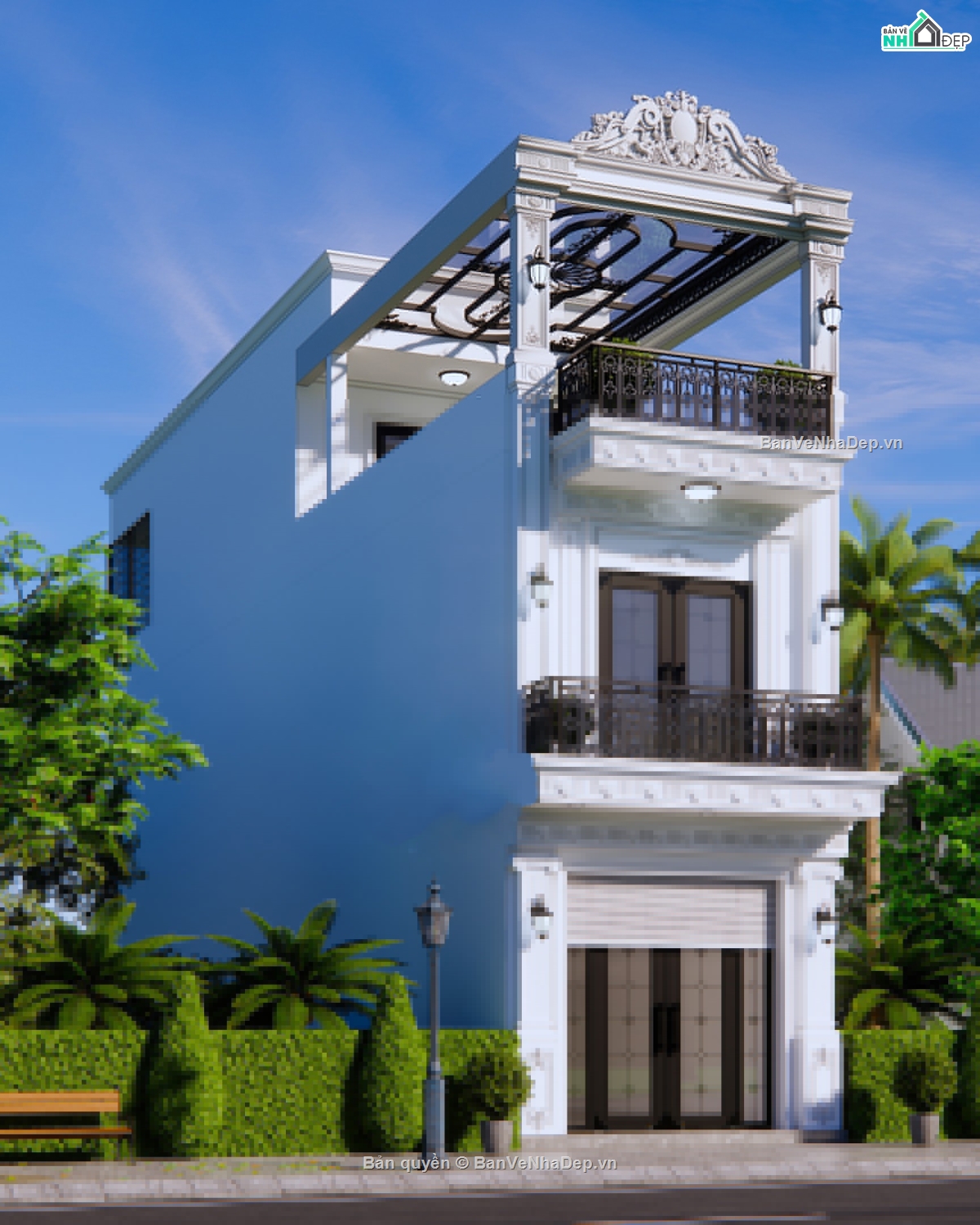

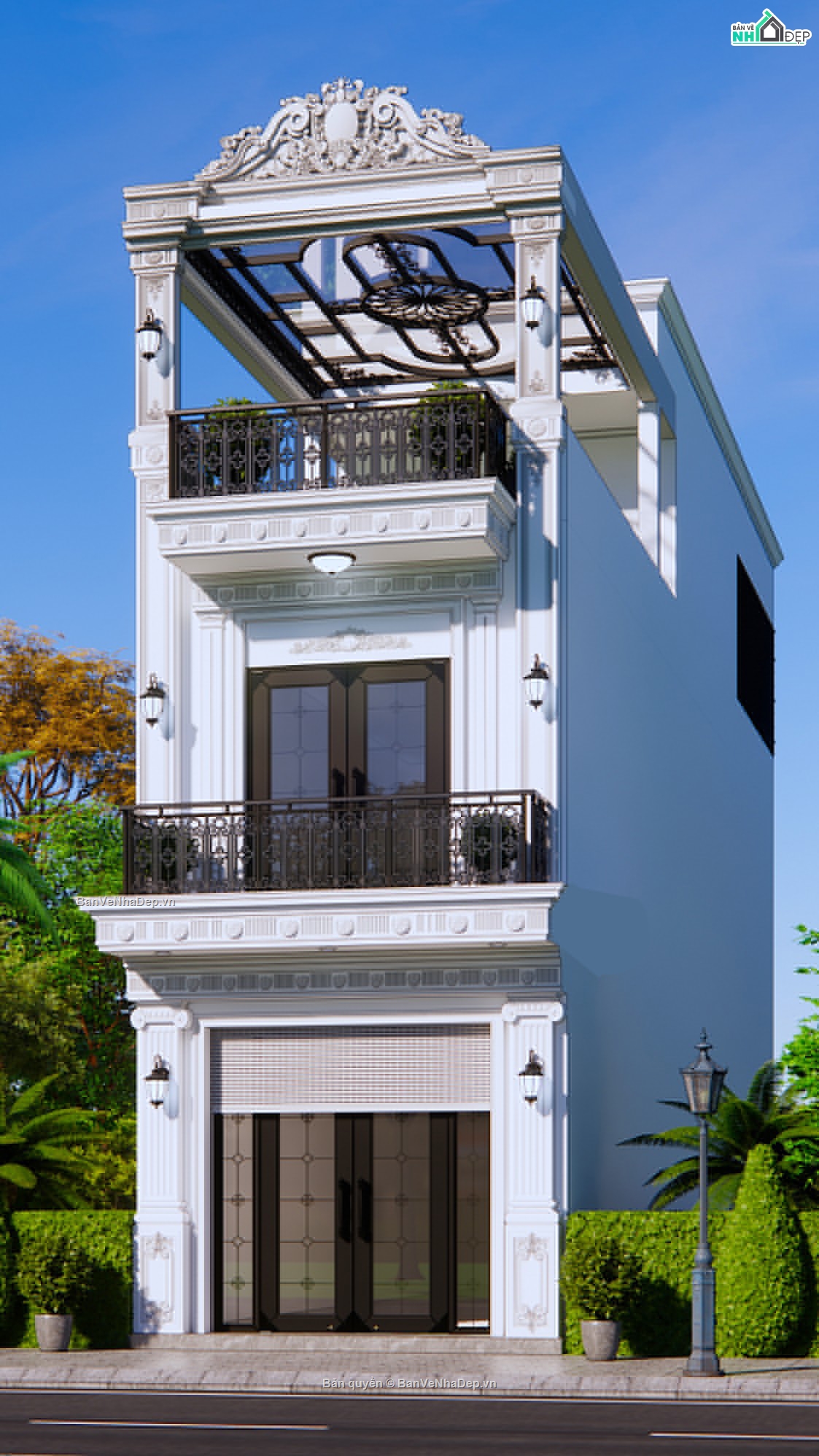

2. đầy đủ kiến trúc mặt tiền (phối cảnh 3d)

mặt tiền công trình toát lên vẻ sang trọng, bề thế nhờ sự kết hợp khéo léo giữa các đường nét cổ điển và bố cục hình khối hiện đại:

màu sắc chủ đạo: sơn trắng sứ kết hợp với hệ cửa sắt kính khung nhôm xingfa đen và lan can sắt mỹ thuật đồng điệu, tạo độ tương phản mạnh mẽ và thanh lịch.
tầng 1 (trệt): mẫu hệ cửa sắt cuốn bảo vệ bên ngoài, phía trong là hệ cửa sắt kính 4 cánh rộng rãi. hai bên vách tường ốp cột giả tạo cảm giác vững chãi.

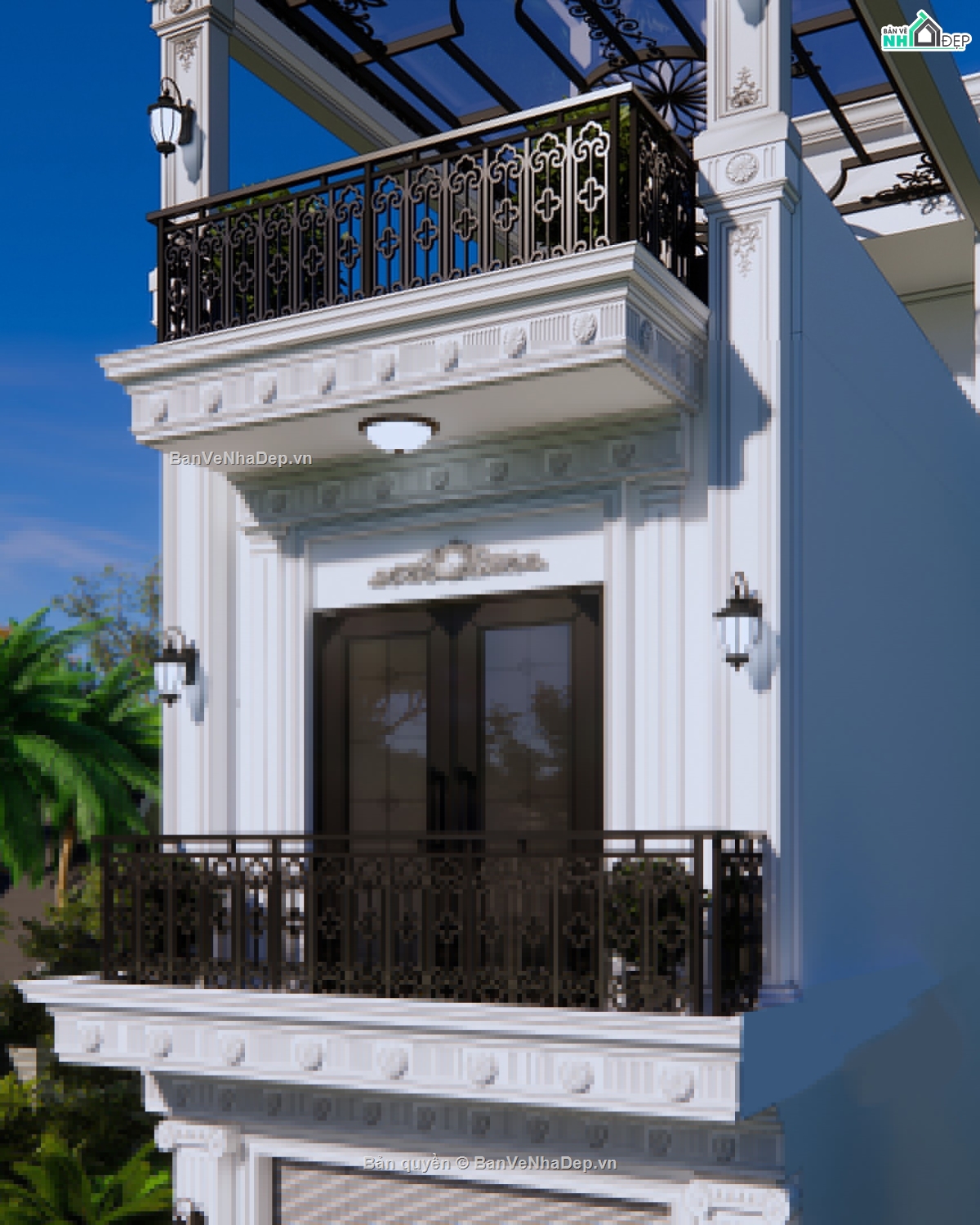

tầng 2 & tầng 3: * hệ ban công sử dụng lan can sắt nghệ thuật uốn hoa văn sơn tĩnh điện đen.
- các đầy đủ phào chỉ, đường gờ chạy dọc thức cột corinthian giả ở mặt tiền được đắp nổi tinh tế.
- điểm nhấn vương miện (chương mái): phần đỉnh mái tầng 3 được phù điêu hoa văn cổ điển hoàng gia rất tỉ mỉ, giúp công trình trông cao ráo và nổi bật hẳn so với các nhà ở xung quanh.
- mái che sân thượng phía trước sử dụng hệ khung sắt kết hợp kính cường lực tối màu, vừa che mưa vừa lấy sáng cho khoảng không gian đệm bên dưới.

3. phân tích công năng mặt bằng các tầng

tầng 1: không gian sinh hoạt chung & để xe

gara xe: chiều dài lên tới hơn , thoải mái để 1 ô tô bán tải/sedan cỡ lớn và từ 2 - 3 xe máy.
phòng khách : bố trí ngay sau gara, ngăn cách ước lệ (hoặc bằng vách kính/vách nan gỗ nếu cần). đặt một bộ sofa góc chữ l lớn hướng về phía tivi.
cầu thang bộ : nằm ở trung tâm nhà, mẫu dạng chữ u có khoảng giếng trời ở giữa để lấy sáng và lưu thông không khí.
phòng bếp + ăn : hệ tủ bếp chữ i áp sát tường nhằm tối ưu không gian, bàn ăn 6 ghế đặt ở trung tâm.
wc 1 : đẩy hoàn toàn về cuối nhà, đảm bảo sự kín đáo và phong thủy cho không gian bếp ăn.

tầng 2: không gian nghỉ ngơi riêng tư (3 phòng ngủ)

tầng này được tối ưu hóa mật độ phòng ngủ cho gia đình chùa đông thành viên:

phòng ngủ 1 : nằm phía trước mặt tiền, có cửa sắt mở ra ban công thoáng mát. phòng này có một wc 1 riêng biệt khép kín tiện nghi.
phòng ngủ 2 : diện tích vừa phải, thích hợp làm phòng cho con nhỏ hoặc phòng làm việc. cạnh phòng có một hệ thông tầng (giếng trời) nhỏ để lấy sáng tự nhiên.
phòng ngủ 3 : nằm ở phía cuối nhà, có cửa sắt sổ/cửa lách mở ra khoảng thoáng phía sau. kế bên là wc 3 dùng chung cho tầng hoặc phục vụ riêng cho phòng này.

tầng 3: tâm linh, tiện ích & sân vườn

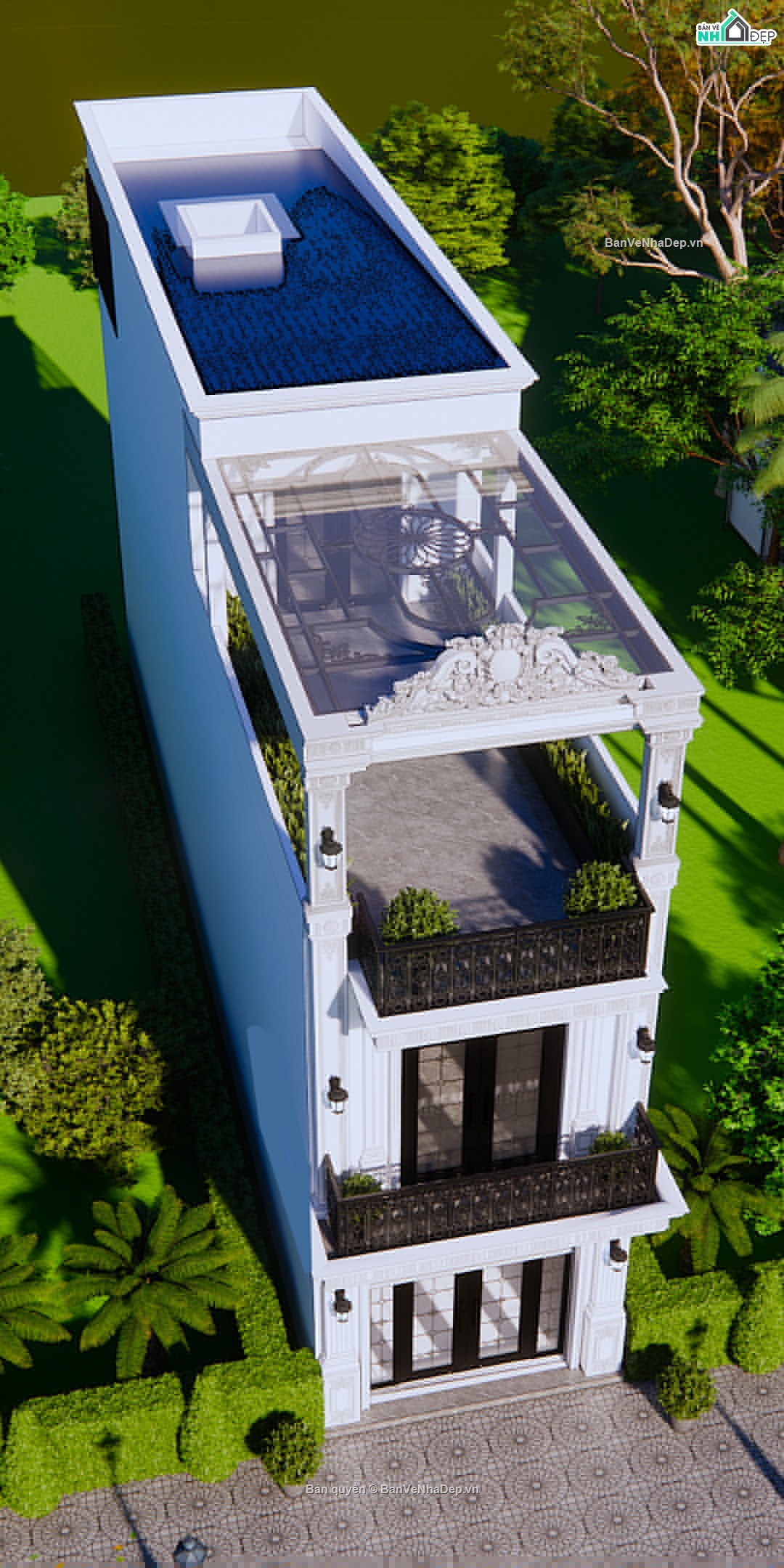

sân thượng : khoảng sân rất rộng phía trước, có thể decor tiểu cảnh, trồng cây xanh hoặc làm không gian café ngoài trời lý tưởng như trong file phối cảnh 3d.
phòng thờ : đặt ở vị trí trang trọng hướng ra sân thượng, ngăn cách với cầu thang để đảm bảo sự yên tĩnh, tôn nghiêm.
kho : nằm đối diện sảnh thang, dùng để chứa đồ đạc ít dùng tới giúp nhà cửa sắt luôn gọn gàng.
sân phơi bố trí phía sau cùng, đặt máy móc giặt và giàn phơi đồ, đảm bảo tính thẩm mỹ cho mặt tiền ngôi nhà.

đánh giá ưu điểm thiết kế

tối ưu diện tích: trên mảnh đất ống dài việc đưa cầu thang vào giữa và phân chia các phòng chức năng giúp loại bỏ hoàn toàn "vùng không gian chết" (hành lang thừa).
thông thoáng tốt: dù xây giáp tường nhà bên cạnh, công trình vẫn đảm bảo ánh sáng nhờ hệ thống ô thông tầng giữa nhà (cạnh wc2) và ô cầu thang rộng.
thẩm mỹ cao: kiến trúc tân cổ điển không bị lỗi mốt theo thời gian, giúp ngôi nhà trông như một căn villa phố mini sang trọng.
