MÃ BẢN VẼ
66292

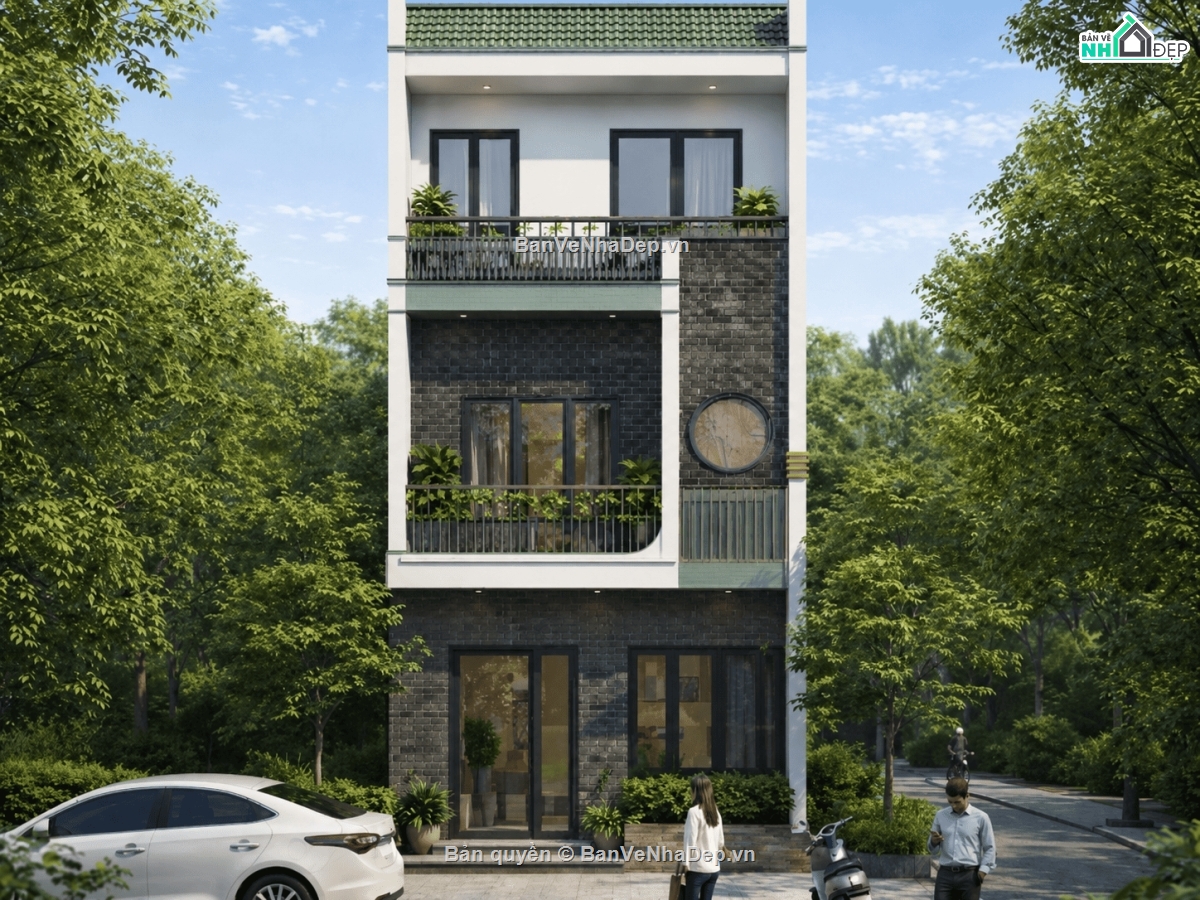

Nhà phố 3 tầng kích thước 5x18m hiện đại
Nhà phố 5m x 18m, diện tích 90m2, 3 tầng, bao gồm phòng khách, phòng bếp, phòng sinh hoạt chung, phòng ngủ, phòng vệ sinh.
Ngày đăng: 08/5/2026

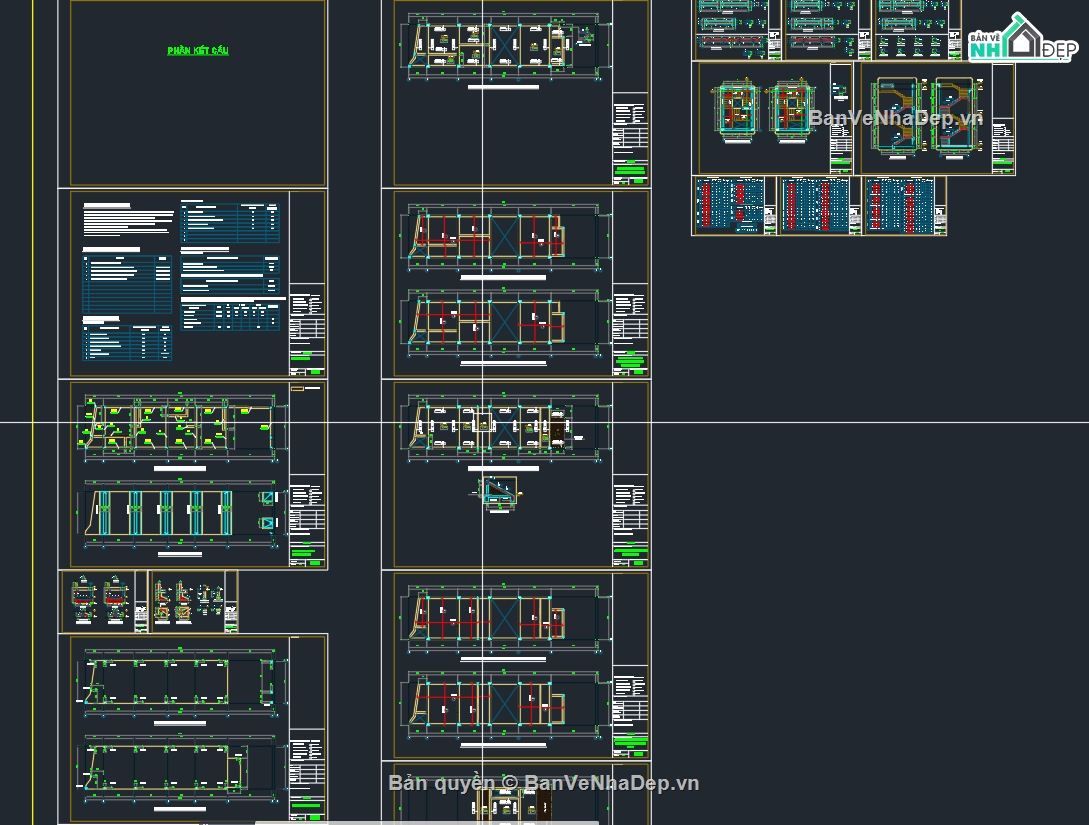

File download:
Nha 5mx18m 3 tang.dwg
Dung lượng file:
5 MB
Phong cách: Hiện đại
Kích thước: Rộng 5m, Dài 18m, DT 90m2
CÔNG CỤ THIẾT KẾ:
Autocad
Sketchup
3D Max
Revit
Khác...
CÁC HẠNG MỤC CỦA BẢN VẼ:

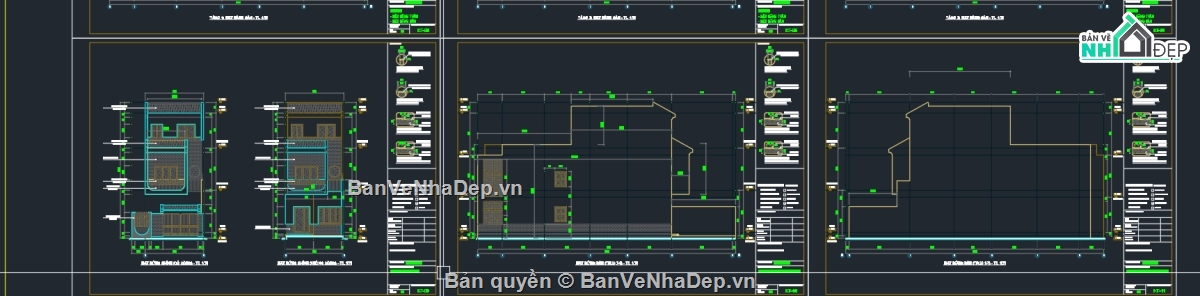

Kiến trúc

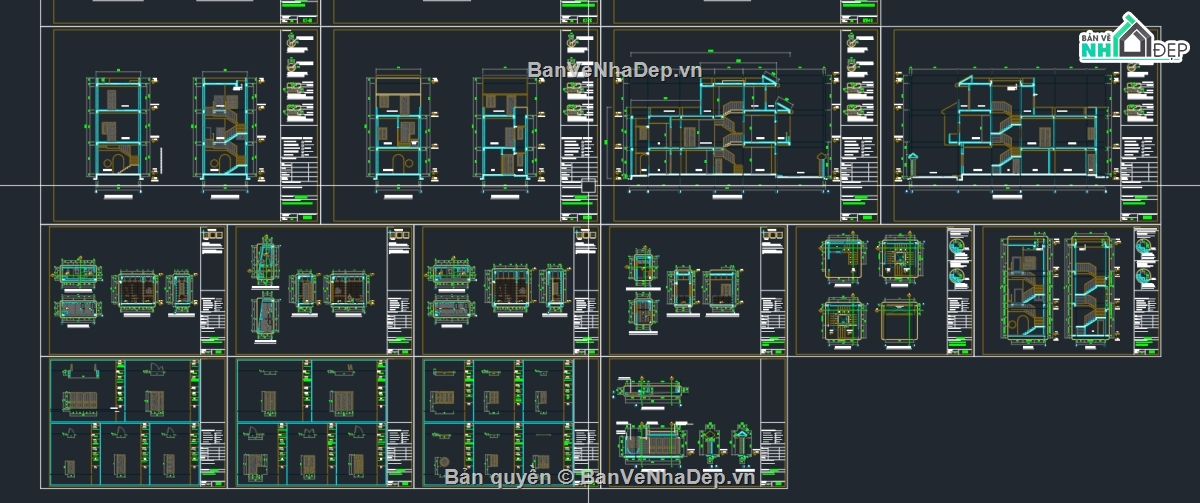

Kết cấu

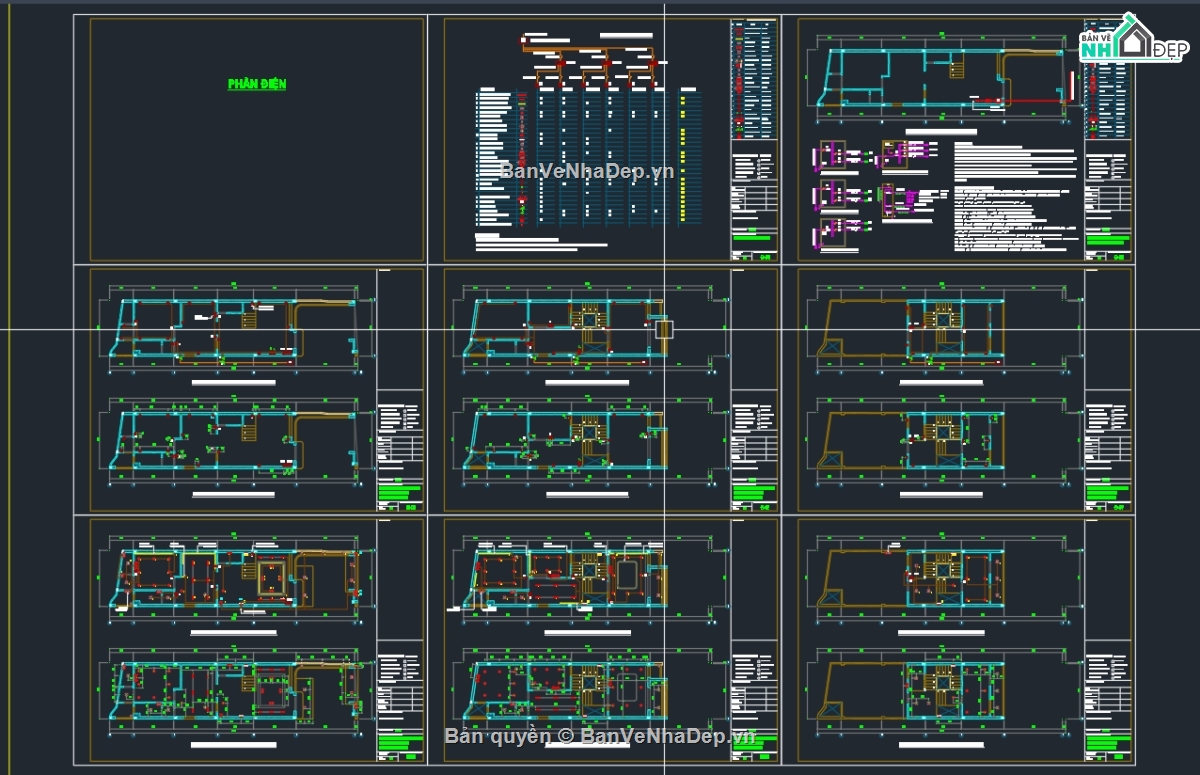

Điện

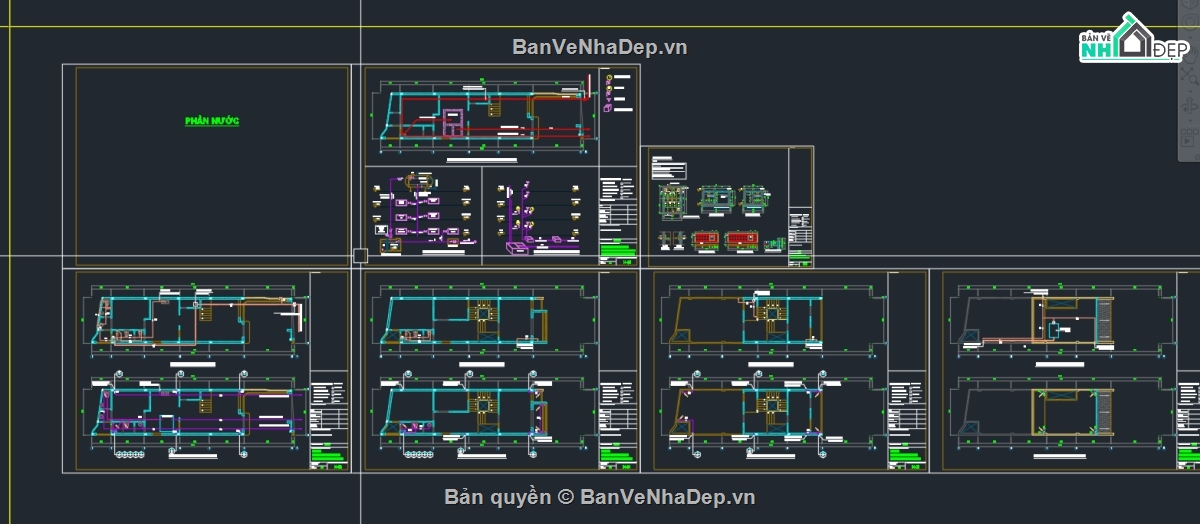

Nước
PCCC

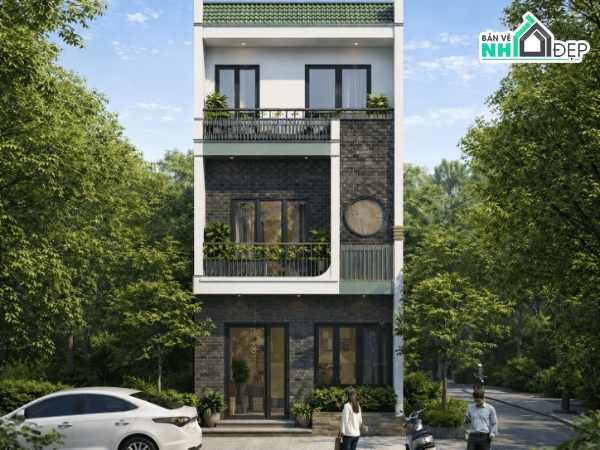

Phối cảnh
Dự toán
Tài liệu
Khác...
NGƯỜI ĐĂNG
Bản vẽ
16
Bộ sưu tập
0
Đánh giá (21)
5/5
Ngày tham gia
21/3/2022
Mô tả chi tiết
Nhà phố 5m x 18m, diện tích 90m2, 3 tầng, bao gồm phòng khách, phòng bếp, phòng sinh hoạt chung, phòng ngủ, phòng vệ sinh.

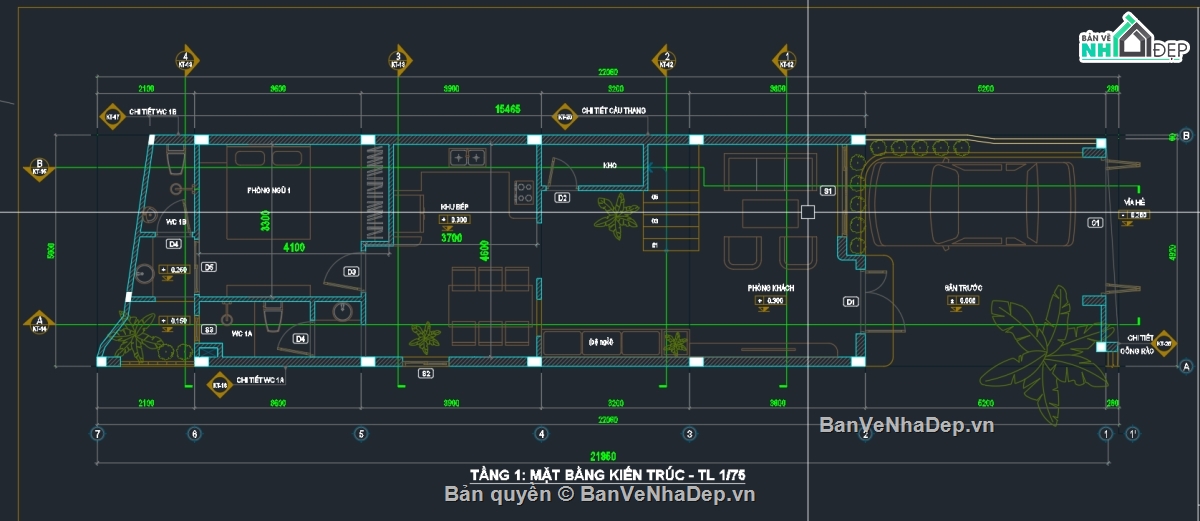

Tầng 1:
|
STT |
Không gian |
Kích thước (m) |
Diện tích (m²) |
|
1 |
Phòng ngủ 1 |
4.1 × 3.6 |
14.76 |
|
2 |
WC 1A |
3.0 × 1.5 |
4.50 |
|
3 |
WC 1B |
2.1 × 1.8 |
3.78 |
|
4 |
Khu bếp + ăn |
3.7 × 4.6 |
17.02 |
|
5 |
Kho |
3.2 × 1.5 |
4.80 |
|
6 |
Phòng khách |
3.8 × 4.6 |
17.48 |
|
7 |
Sảnh trước |
5.2 × 4.6 |
23.92 |
|
8 |
Khu để xe |
5.2 × 3.8 |
19.76 |

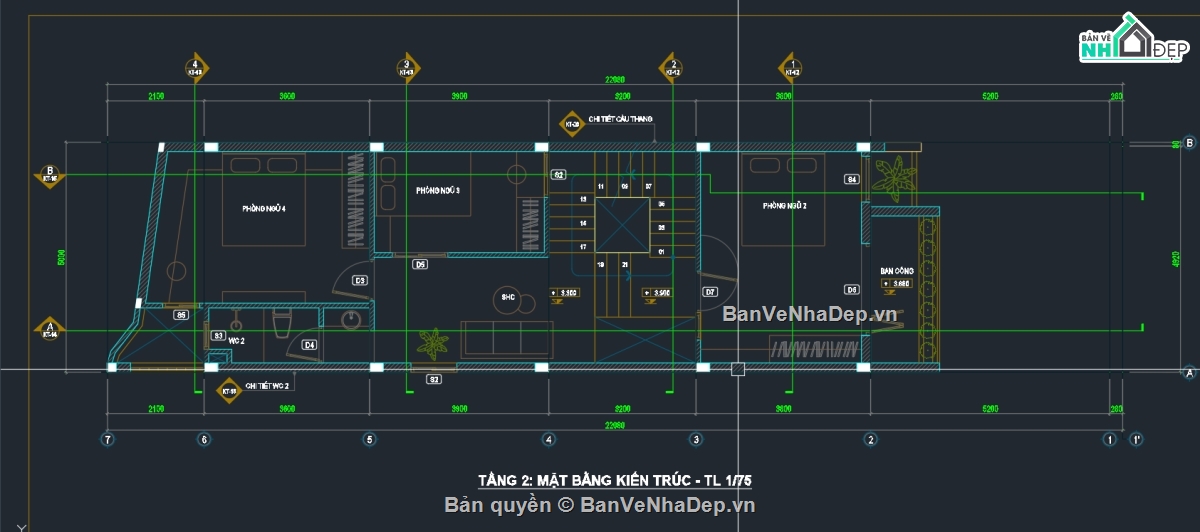

Tầng 2:
|
STT |
Không gian |
Kích thước (m) |
Diện tích (m²) |
|
1 |
Phòng ngủ 4 |
3.6 × 5.0 |
18.00 |
|
2 |
Phòng ngủ 3 |
3.9 × 4.6 |
17.94 |
|
3 |
Phòng ngủ 2 |
3.8 × 4.6 |
17.48 |
|
4 |
SHC (Sinh hoạt chung) |
3.9 × 4.6 |
17.94 |
|
5 |
WC 2 |
3.0 × 1.6 |
4.80 |
|
6 |
Sảnh + thang |
3.2 × 4.6 |
14.72 |
|
7 |
Ban công |
5.2 × 1.5 |
7.80 |

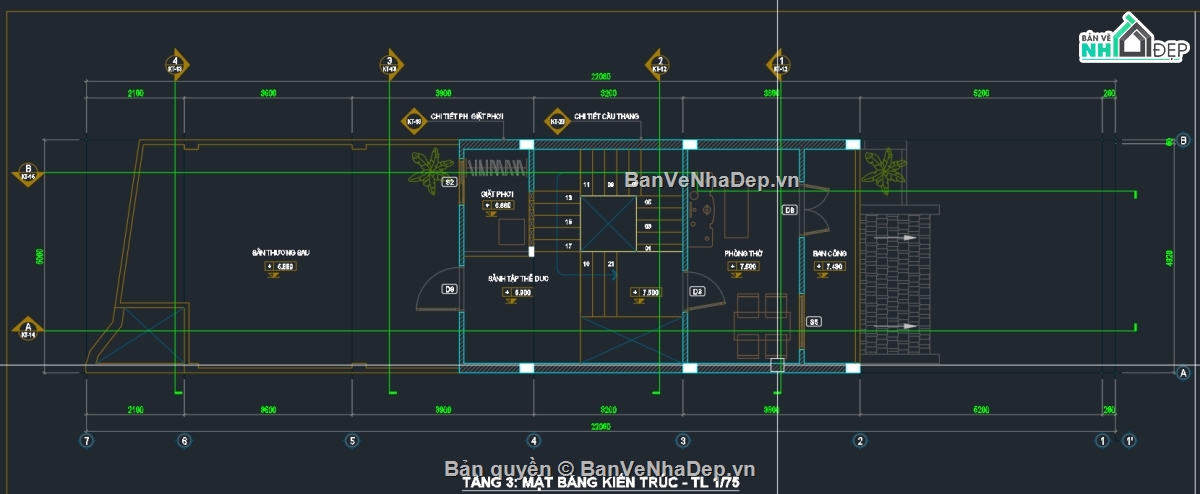

Tầng 3:
|
STT |
Không gian |
Kích thước (m) |
Diện tích (m²) |
|
1 |
Sân thượng sau |
8.0 × 5.0 |
40.00 |
|
2 |
Phòng giặt phơi |
3.2 × 2.5 |
8.00 |
|
3 |
Sảnh + thang |
3.2 × 4.6 |
14.72 |
|
4 |
Phòng thờ |
3.8 × 4.6 |
17.48 |
|
5 |
Ban công trước |
5.2 × 1.5 |
7.80 |
