MÃ BẢN VẼ
67264

Biệt thự mái Nhật 2 tầng 7x13.8m - Bản vẽ kiến trúc, kết cấu chi tiết

  (1 Nhận xét)     Viết đánh giá        0     3     64

Thiết kế file cad hạng mục kiến trúc mẫu biệt thự 2 tầng mái nhật diện tích 7x21.6m

Ngày đăng: 18/6/2026
File download: File.zip
Dung lượng file: 88.9 MB
Phong cách: Hiện đại
Kích thước: Rộng 6m, Dài 15m, DT 90m2
CÔNG CỤ THIẾT KẾ:
Autocad
Sketchup
3D Max
Revit
Khác...

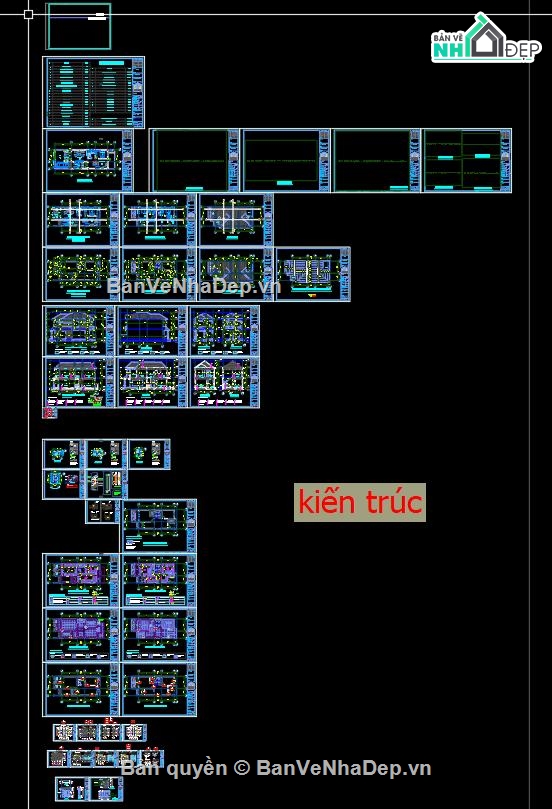

CÁC HẠNG MỤC CỦA BẢN VẼ:
Kiến trúc
Kết cấu
Điện
Nước
PCCC
Phối cảnh
Dự toán
Tài liệu
Khác...

NGƯỜI ĐĂNG
bản vẽ nhà
Bản vẽ
10
bộ sưu tập bản vẽ nhà
Bộ sưu tập
0
đánh giá mẫu bản vẽ
Đánh giá (15)
5/5
ngày tham gia bản vẽ nhà đẹp
Ngày tham gia
3/3/2025

Mô tả chi tiết

1. Phong cách kiến trúc tổng thể

  • Phong cách: Hiện đại kết hợp mái Nhật (Mái lùn). Sự kết hợp này mang lại vẻ đẹp thanh lịch, bề thế nhưng không quá nặng nề, rất phù hợp với xu hướng nhà ở gia đình hiện nay tại Việt Nam.

  • Quy mô: Nhà phố/biệt thự mini 2 tầng, có khoảng sân trước và hệ thống tường rào bảo vệ đồng bộ.

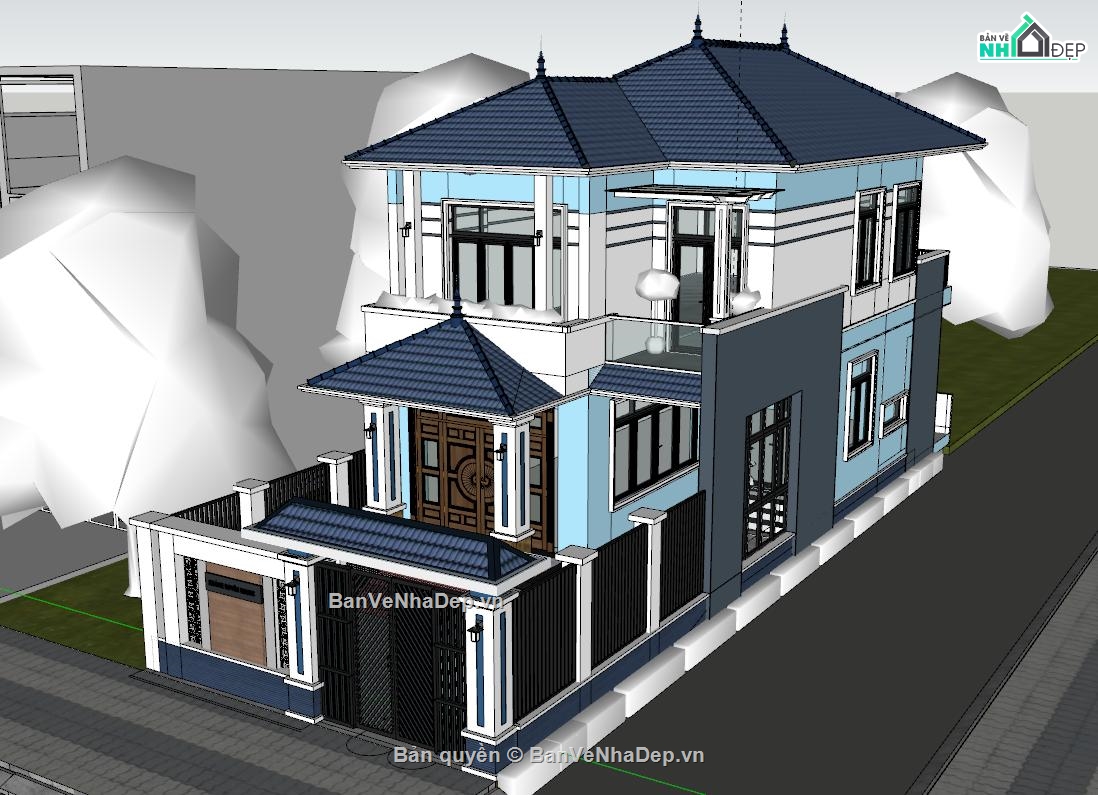

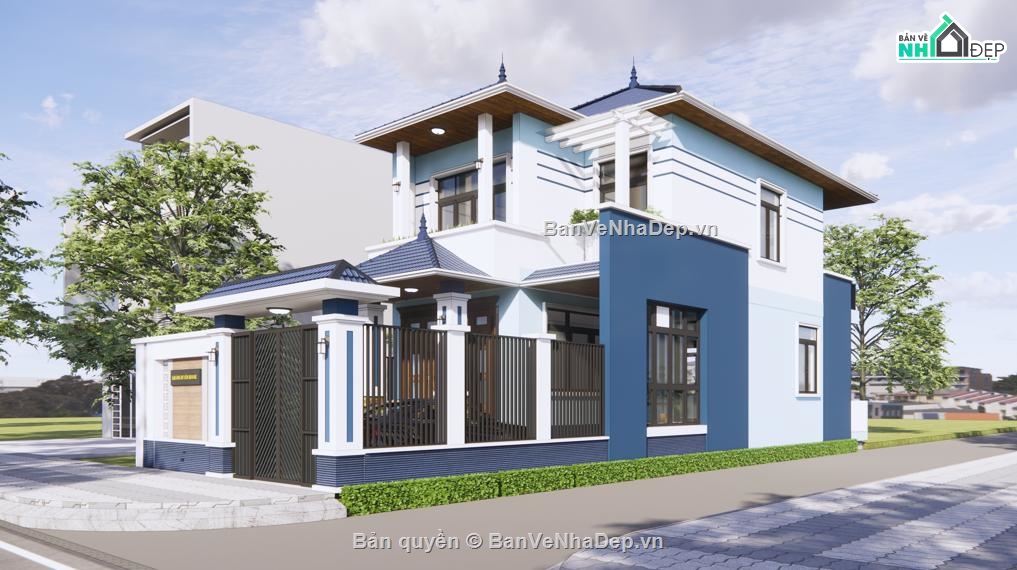

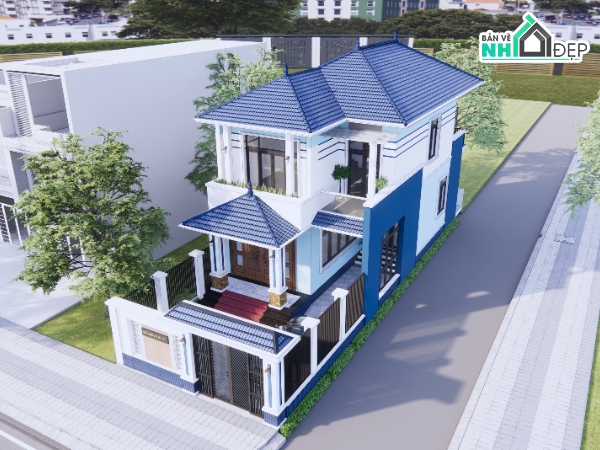

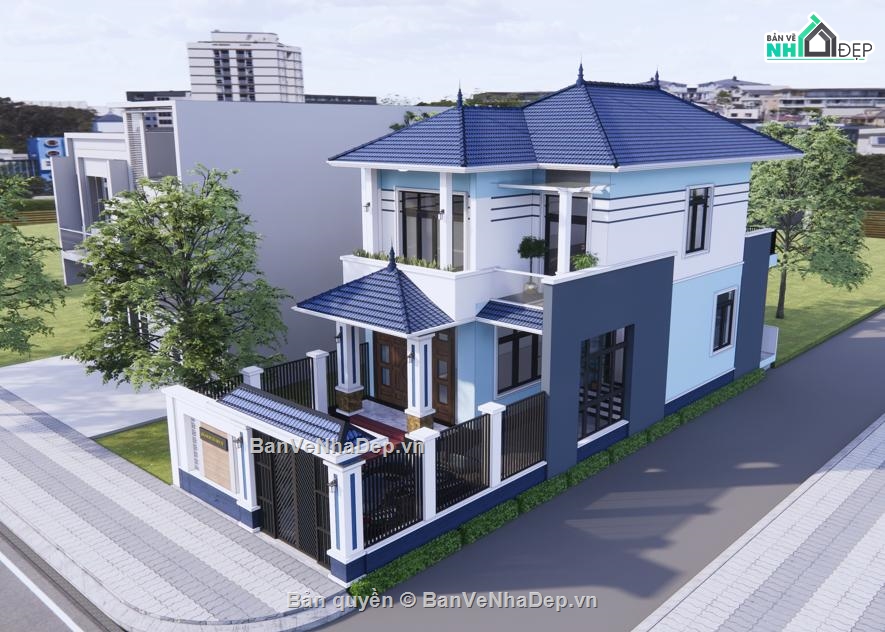

2. Tổ chức hình khối và Mặt đứng

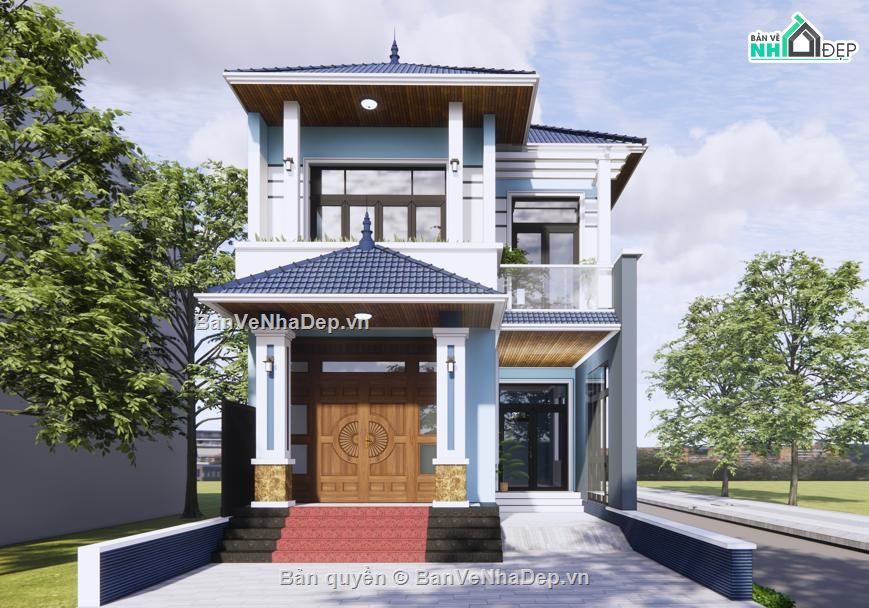

  • Hình khối: Thiết kế giật cấp nhẹ giữa các khối nhà tạo chiều sâu cho mặt tiền. Khối sảnh chính được đẩy lên phía trước với hệ cột vuông vững chãi, nâng đỡ mái hiên tầng 1.

  • Tầng 1 (Trệt): * Điểm nhấn là hệ cửa đại hội bằng gỗ tự nhiên đục chạm hoa văn sang trọng, tạo cảm giác ấm cúng và bề thế cho lối vào chính.

    • Phía bên phải có thêm một lối đi phụ hoặc hệ cửa kính lớn khung nhôm xingfa đen để lấy sáng tối đa cho không gian nội thất bên trong.

    • Bậc tam cấp và sảnh được lát đá granite màu đỏ mận và đen tương phản, tạo sự trang trọng. Chân cột được ốp đá màu vàng hoàng gia làm điểm nhấn chịu lực.

  • Tầng 2:

    • Bố trí ban công kính cường lực hiện đại, giúp không gian thông thoáng.

    • Hệ cửa sổ và cửa ra ban công sử dụng vách kính lớn khung nhôm tối màu, tối ưu hóa ánh sáng tự nhiên và view nhìn.

    • Phía dưới mái tầng 2 và ban công được ốp nhựa giả gỗ (Sơn giả gỗ) màu nâu ấm, tích hợp đèn downlight âm trần tạo hiệu ứng ánh sáng sang trọng vào ban đêm.

3. Phối màu và Vật liệu

  • Tông màu chủ đạo: Sự kết hợp hài hòa giữa các dải màu lạnh và trung tính: Xanh dương nhạt (pastel) làm nền, điểm xuyết các mảng tường xanh xám đậm để tạo khối nhấn mạnh mẽ. Màu trắng sứ được dùng ở các hệ chỉ tường, cột nhà để phân định ranh giới màu sắc.

  • Mái ngói: Sử dụng ngói màu xanh mực (xanh thẫm) đồng điệu với tone màu sơn tường, tạo nên một tổng thể nhất quán từ trên xuống dưới.

  • Vật liệu: Gỗ tự nhiên (cửa chính), kính cường lực, nhôm hệ xingfa, đá ốp tự nhiên (chân cột, bậc thềm), nhựa composite giả gỗ ốp trần.

4. Thiết kế Cổng và Tường rào (Đồng bộ)

  • Cổng và tường rào được thiết kế kiên cố và có ngôn ngữ tạo hình ăn nhập hoàn toàn với ngôi nhà.

  • Bức vách trang trí: Một mảng tường lớn sơn trắng, kết hợp gạch thông gió tráng men (hoặc ceramic) màu trắng hai bên, ở giữa là mảng tường ốp gỗ/nhựa giả gỗ gắn biển tên "KHÁNH HUYỀN HOUSE" bằng đồng/inox vàng gương rất tinh tế.

  • Cổng chính: Hệ cổng sắt hộp sơn tĩnh điện màu đen với các nan thoáng đặt chéo hiện đại, phần mái cổng cũng được lợp ngói Nhật thu nhỏ để tạo sự đồng điệu.

  • Chân tường rào: ốp gạch thẻ inax hoặc gạch giả đá màu xanh đen giúp công trình sạch sẽ, tránh rêu mốc.
