Thiết kế nhà cấp 4 10×22m, 3 phòng ngủ – Full kiến trúc, kết cấu, điện nước
Bộ hồ sơ thiết kế nhà cấp 4 kích thước 10×22m, gồm 3 phòng ngủ, đầy đủ kiến trúc, kết cấu và điện nước. Thiết kế mái Thái tân cổ điển, có sảnh chính và sảnh bên, phù hợp tham khảo xây dựng nhà ở GĐ
Ngày đăng: 27/10/2026
File download:
Nhà cấp 4 10x22m full kiến trúc (3 ngủ).rar
Dung lượng file:
20.9 MB
Phong cách: Hiện đại
Kích thước: Rộng 10m, Dài 22m, DT 220m2
CÔNG CỤ THIẾT KẾ:
Autocad
Sketchup
3D Max
Revit
Khác...
CÁC HẠNG MỤC CỦA BẢN VẼ:
Kiến trúc
Kết cấu
Điện
Nước
PCCC
Phối cảnh
Dự toán
Tài liệu
Khác...
NGƯỜI ĐĂNG
Bản vẽ
572
Bộ sưu tập
4
Đánh giá (724)
4/5
Ngày tham gia
16/11/2017
Mô tả chi tiết
Chia sẻ bộ bản vẽ nhà cấp 4 kích thước 10×22m, bố trí 3 phòng ngủ, đầy đủ các bộ môn kiến trúc, kết cấu, điện và cấp thoát nước.

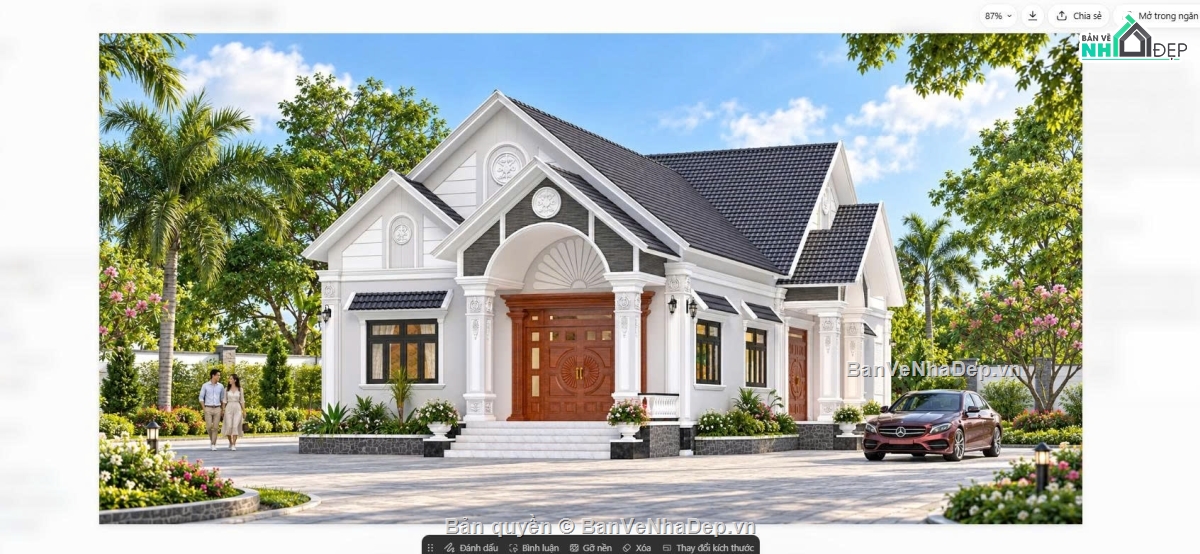

Công trình nổi bật với hệ mái Thái giao nhau, cột và phào chỉ trang trí, mái che cửa sổ lợp ngói và mảng đầu hồi sảnh ốp gạch thẻ. Sảnh chính kết hợp sảnh bên giúp tiếp cận các không gian sinh hoạt thuận tiện.
Công năng chính:
-
Phòng khách, khu bếp và phòng ăn.
-
3 phòng ngủ.
-
Các phòng vệ sinh, sân rửa và không gian phụ trợ.

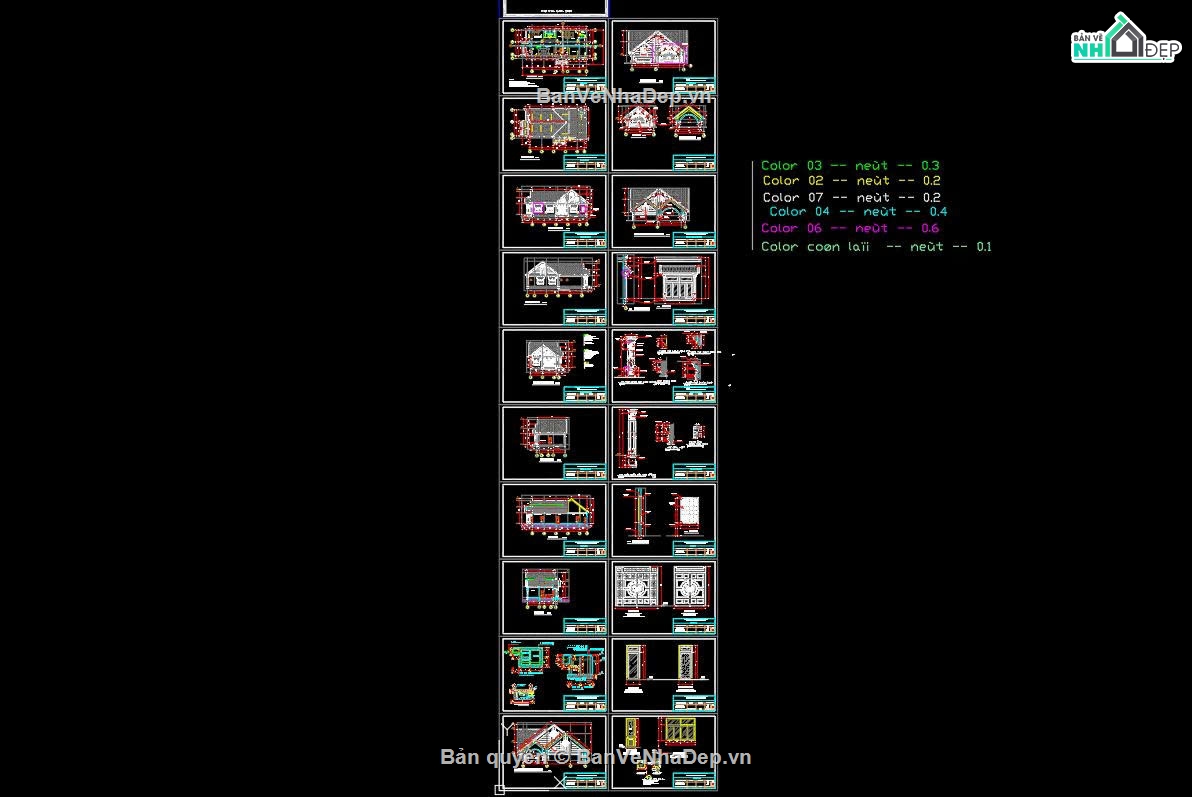

Thành phần hồ sơ:
-

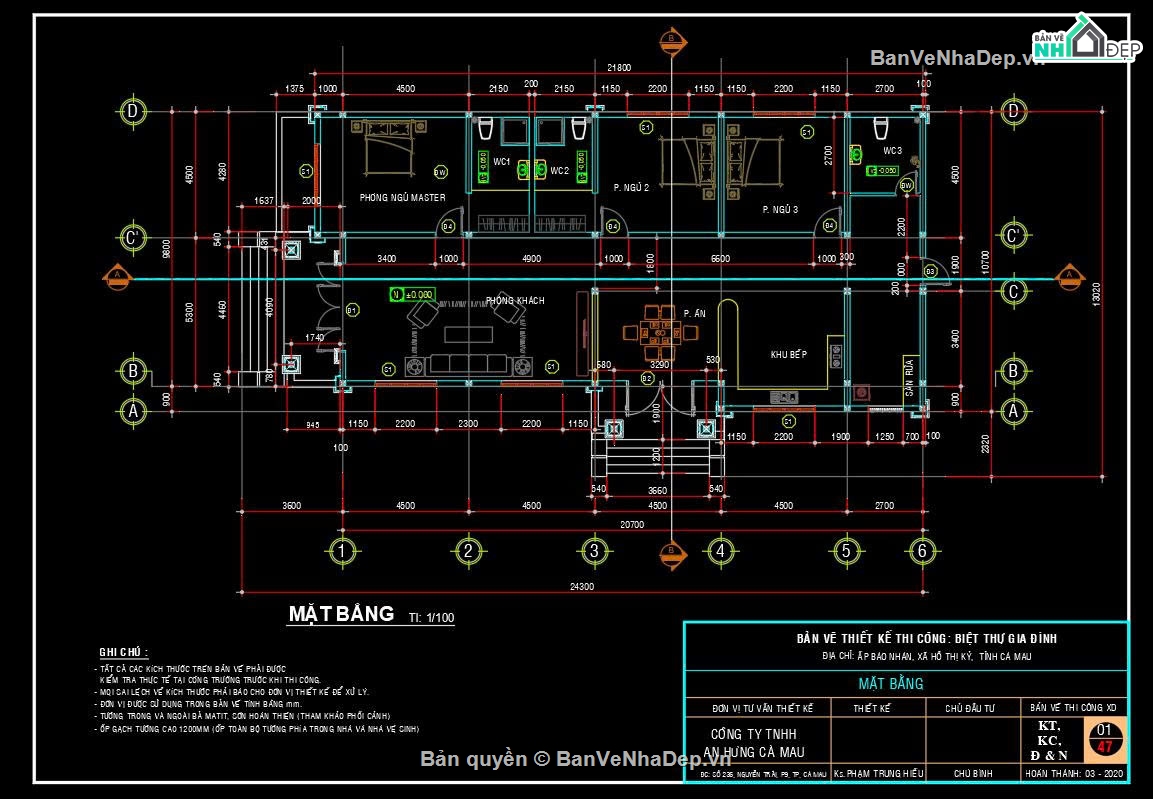

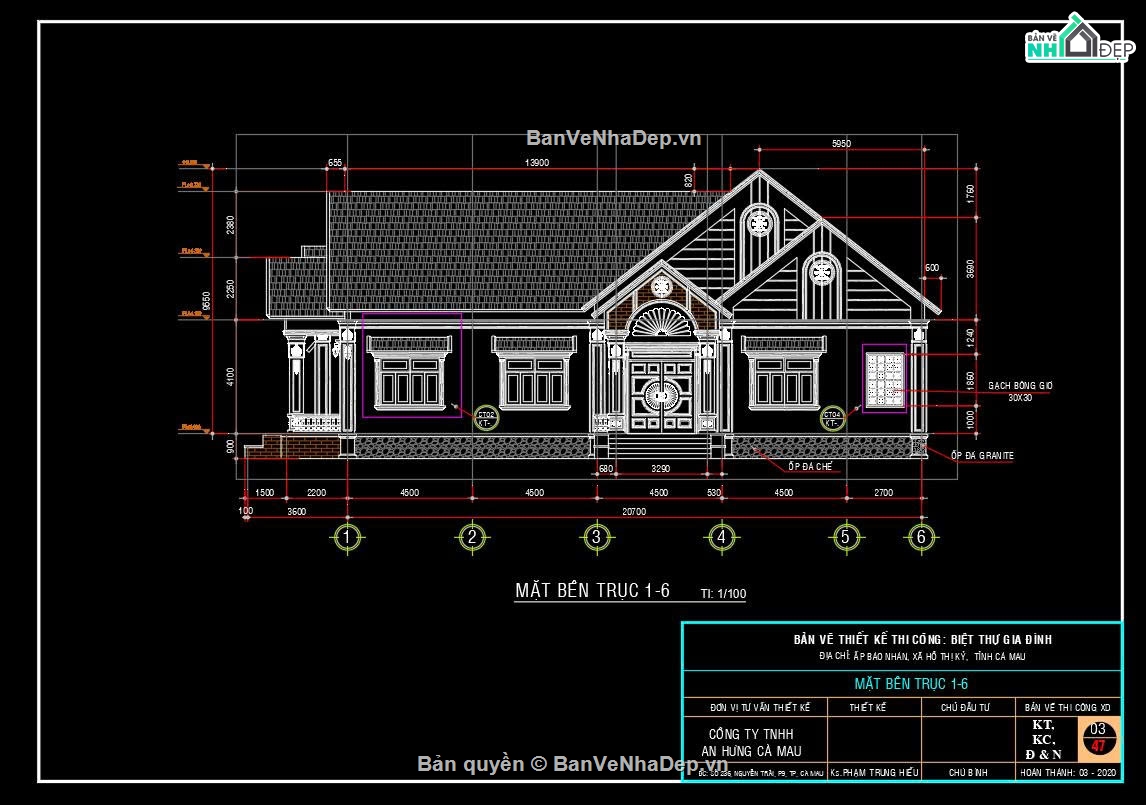

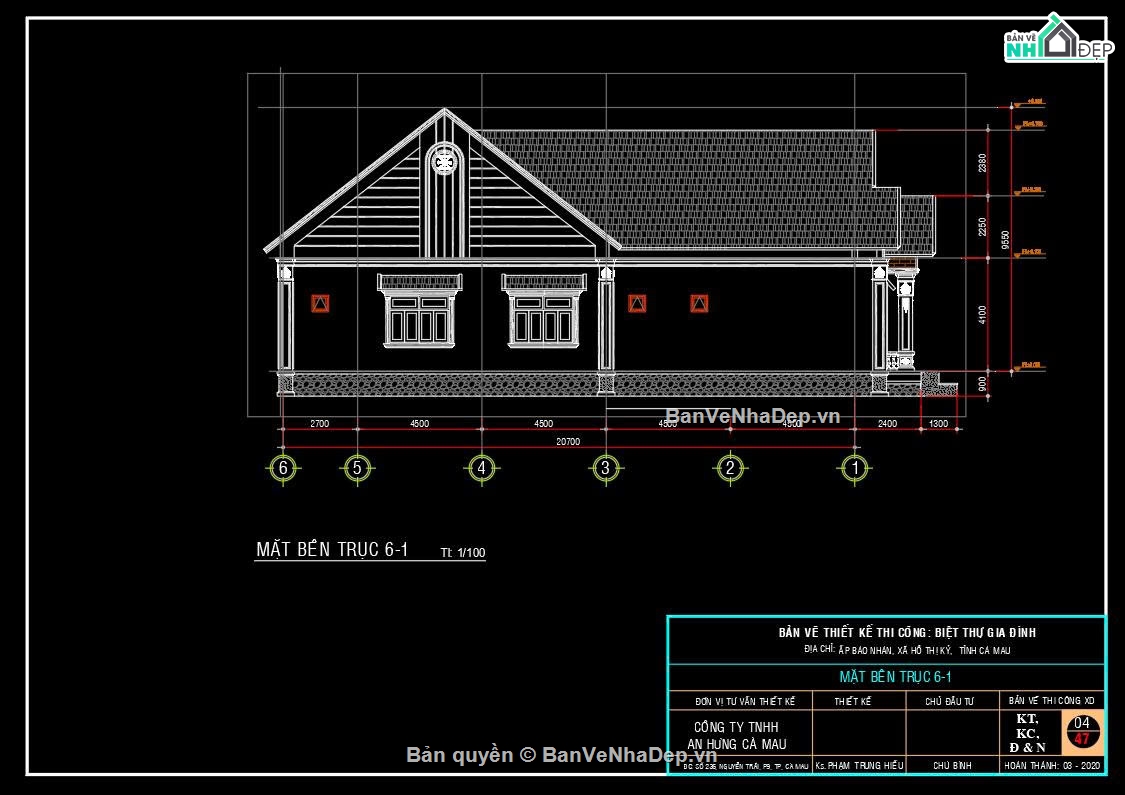

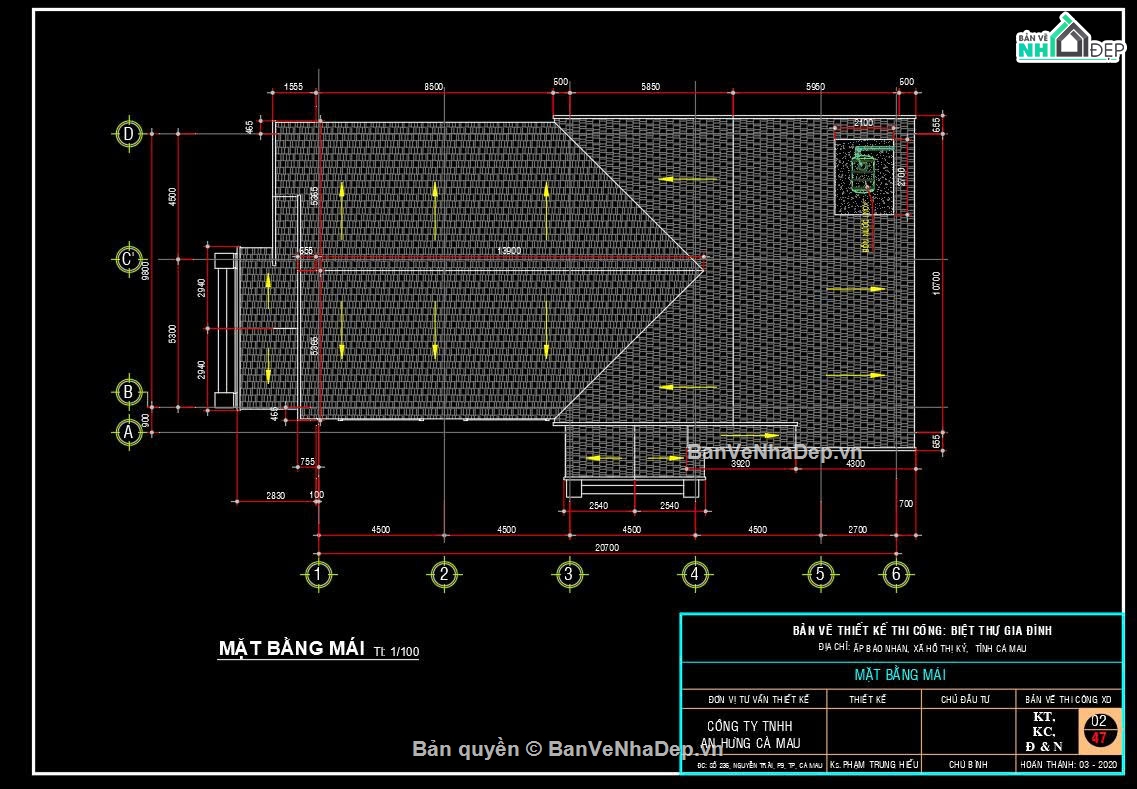

Kiến trúc: Mặt bằng công năng, mặt bằng mái, các mặt đứng, mặt cắt và chi tiết kiến trúc.
-
Kết cấu: Bản vẽ móng, cột, dầm, kết cấu mái và các chi tiết liên quan.
-
Điện: Bố trí chiếu sáng, ổ cắm, cấp điện và sơ đồ hệ thống điện.
-
Cấp thoát nước: Bố trí cấp nước, thoát nước và các chi tiết kỹ thuật liên quan.
Tài liệu phù hợp cho kiến trúc sư, kỹ sư, sinh viên và chủ nhà tham khảo phương án thiết kế, cách bố trí công năng và phối hợp các bộ môn kỹ thuật.
