MÃ BẢN VẼ
67993
Bản vẽ nhà phố 3 tầng 5x14m full kiến trúc, kết cấu, điện nước và Sketchup
Bản vẽ nhà phố 3 tầng 5x14m đầy đủ kiến trúc, kết cấu, điện nước và file SketchUp, phù hợp tham khảo thiết kế, triển khai thi công.
Ngày đăng: 27/8/2026
File download:
Nhà phố 5x14m 3 tầng.rar
Dung lượng file:
31.7 MB
Phong cách: Hiện đại
Kích thước: Rộng 5m, Dài 14m, DT 70m2
CÔNG CỤ THIẾT KẾ:
Autocad
Sketchup
3D Max
Revit
Khác...
CÁC HẠNG MỤC CỦA BẢN VẼ:
Kiến trúc
Kết cấu
Điện
Nước
PCCC
Phối cảnh
Dự toán
Tài liệu
Khác...
NGƯỜI ĐĂNG
Bản vẽ
536
Bộ sưu tập
4
Đánh giá (649)
4/5
Ngày tham gia
16/11/2017
Mô tả chi tiết

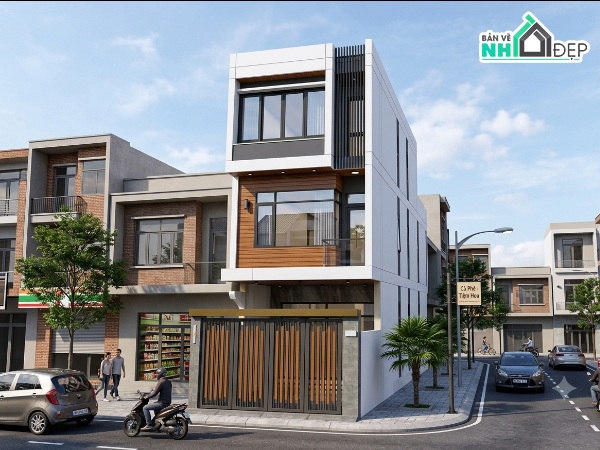

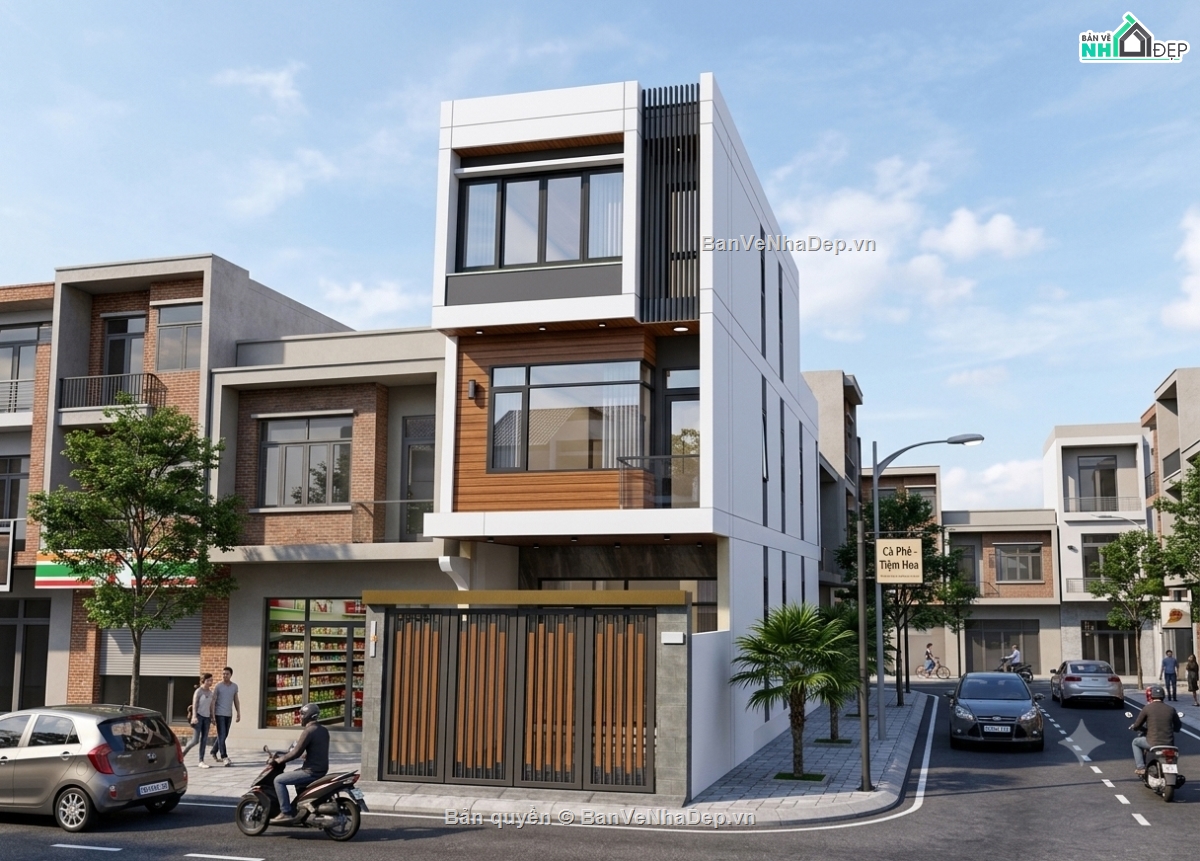

Bộ hồ sơ thiết kế nhà phố 3 tầng trên khu đất kích thước 5x14m, phù hợp với dạng nhà ống phổ biến tại khu vực đô thị. Công trình được bố trí công năng khoa học, tận dụng tốt diện tích sử dụng, đáp ứng nhu cầu sinh hoạt của gia đình.
Hồ sơ bao gồm:
-

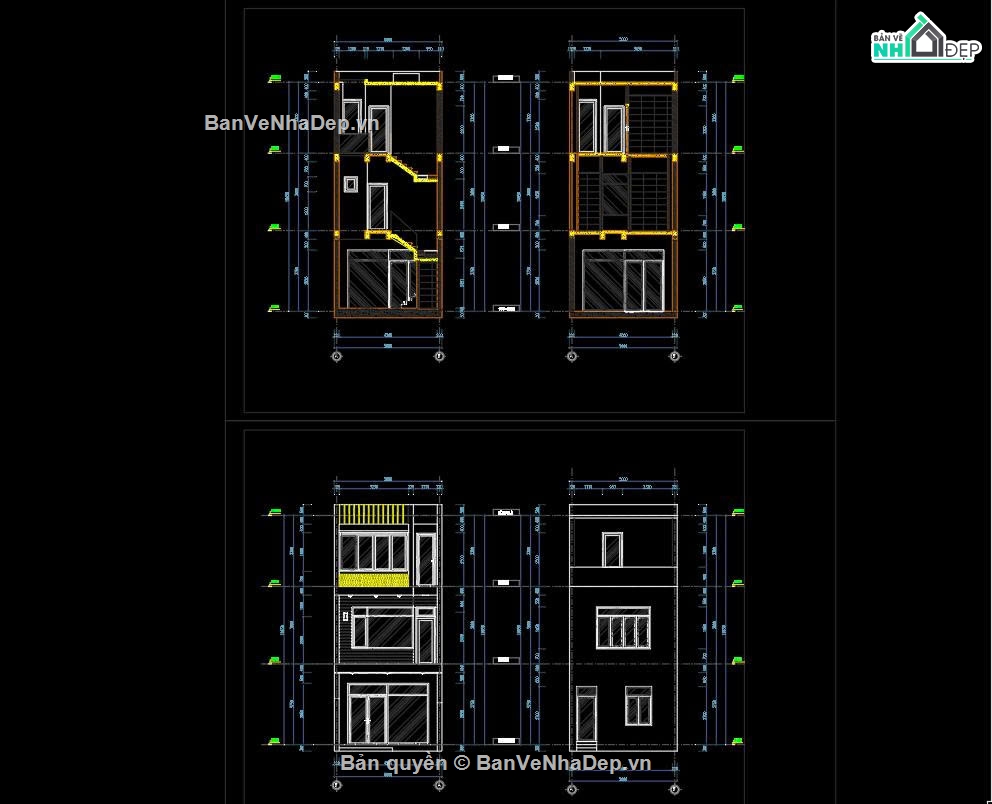

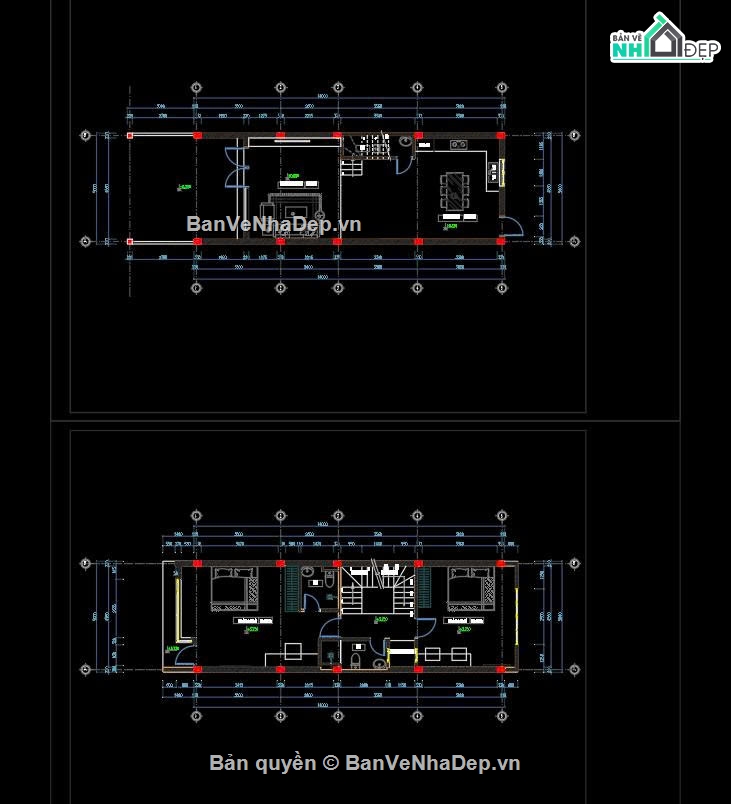

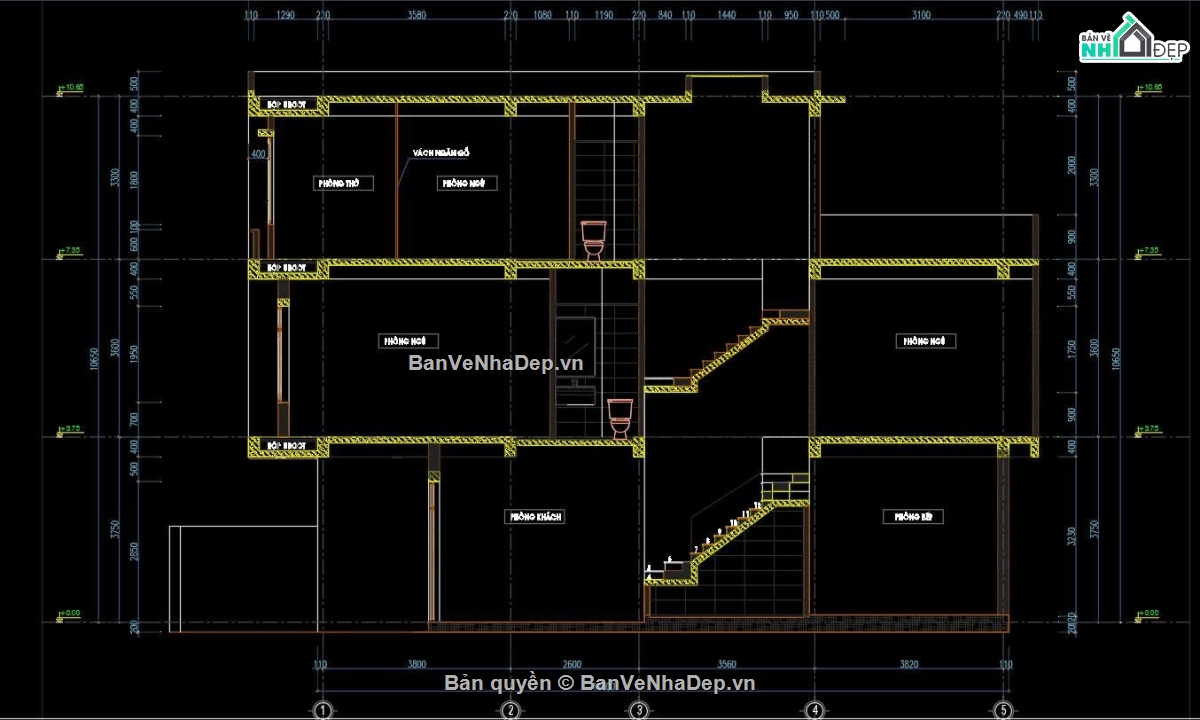

Bản vẽ kiến trúc: mặt bằng các tầng, mặt đứng, mặt cắt, mặt bằng mái, cầu thang, cửa và các chi tiết kiến trúc.
-
Bản vẽ kết cấu: móng, cột, dầm, sàn, cầu thang và các cấu kiện liên quan.
-
Bản vẽ điện: mặt bằng chiếu sáng, ổ cắm, công tắc và bố trí thiết bị điện.
-
Bản vẽ cấp thoát nước: bố trí thiết bị, đường ống cấp nước, thoát nước và các chi tiết kỹ thuật.
-

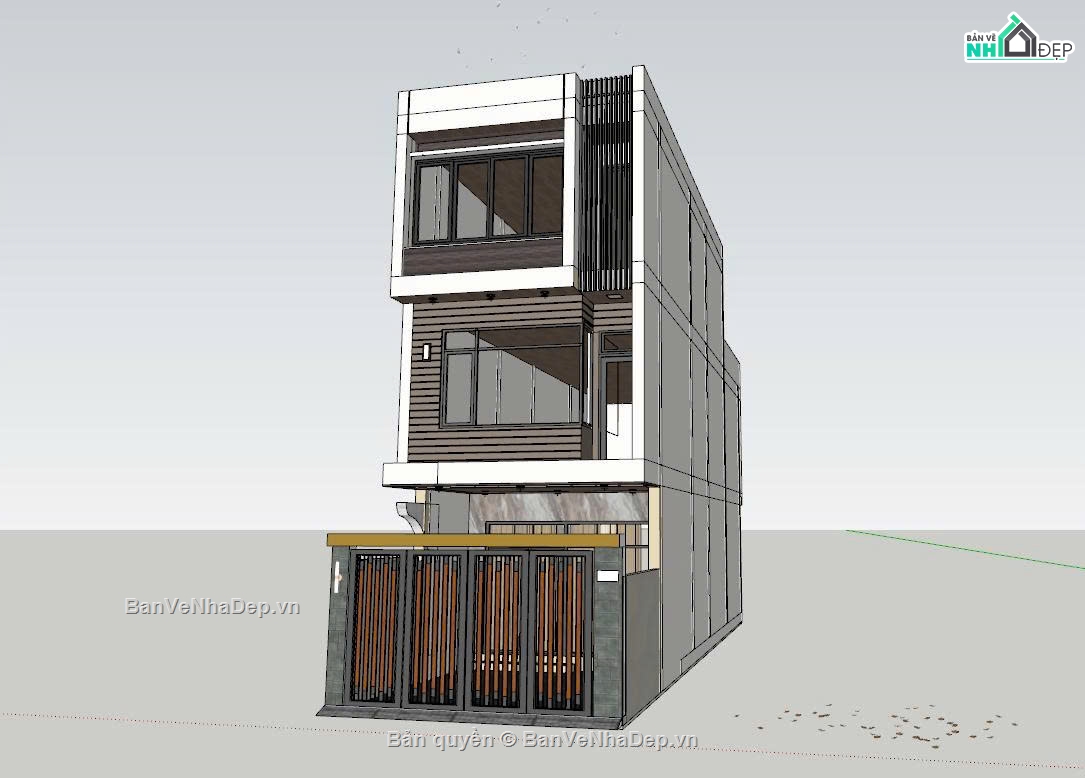

File mô hình SketchUp hỗ trợ quan sát hình khối, không gian và chỉnh sửa phương án thiết kế.
Bộ bản vẽ phù hợp cho kiến trúc sư, kỹ sư, sinh viên và chủ nhà tham khảo khi thiết kế nhà phố 3 tầng mặt tiền 5m.
