MÃ BẢN VẼ
67276
File cad luận văn tốt nghiệp chung cư 14 tầng 1 hầm kt 30x50.5m
Với mặt bằng diện tích thiết kế 30×50.5m, tệp hồ sơ này được triển khai cực kỳ chi tiết, mạch lạc.
Ngày đăng: 01/6/2026
File download:
.rar
Dung lượng file:
MB
Phong cách: Hiện đại
Kích thước: ...
CÔNG CỤ THIẾT KẾ:
Autocad
Sketchup
3D Max
Revit
Khác...
CÁC HẠNG MỤC CỦA BẢN VẼ:
Kiến trúc
Kết cấu
Điện
Nước
PCCC
Phối cảnh
Dự toán
Tài liệu
Khác...
NGƯỜI ĐĂNG
Bản vẽ
512
Bộ sưu tập
0
Đánh giá (691)
5/5
Ngày tham gia
9/6/2025
Mô tả chi tiết
1. phần kiến trúc (architecture)

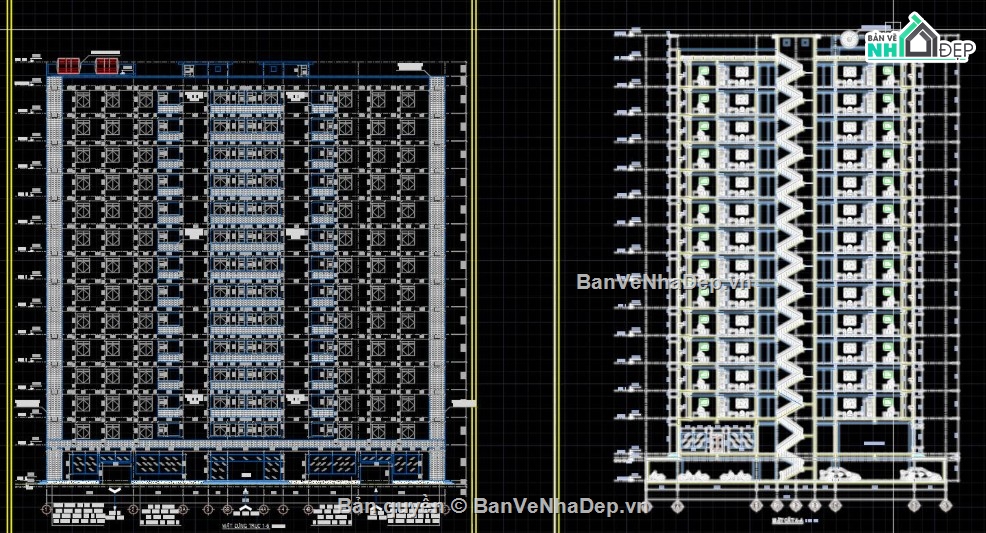

📍 mặt đứng & mặt cắt: thể hiện rõ tỷ lệ hình khối văn phòng 14 tầng, đầy đủ cấu tạo các lớp sàn và chiều cao thông thủy.

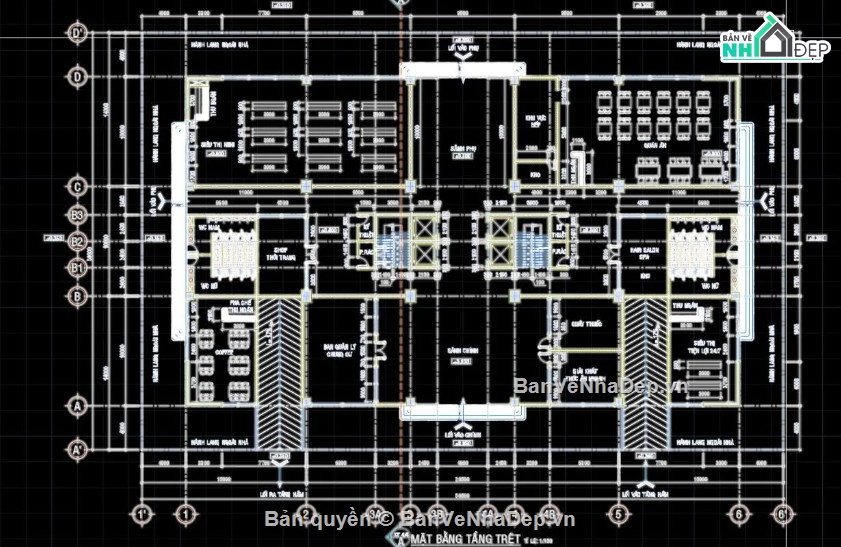

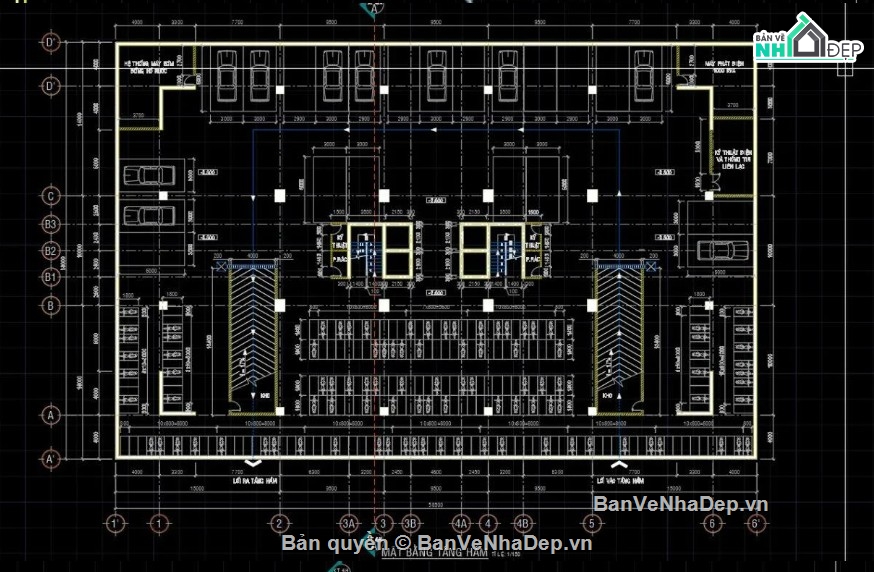

📍 mặt bằng tầng 1 tầng & hầm: quy hoạch không gian sảnh đón khách, siêu thị mini, phòng quản lý và tổ chức giao thông bãi đỗ xe dưới hầm.

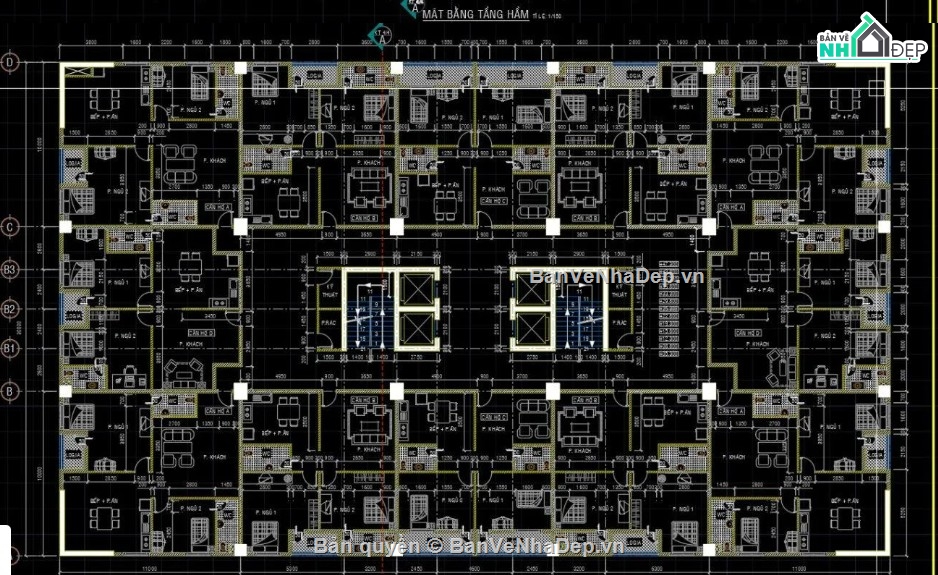

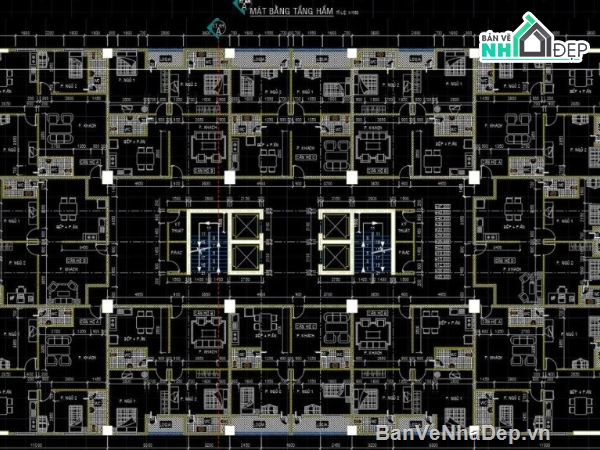

📍 mặt bằng tầng điển hình: phân chia layout các căn hộ tòa chung cư hợp lý, tối ưu diện tích và công năng sử dụng.
📍 mặt bằng mái: bố trí đầy đủ hướng dốc thoát nước, vị trí đặt téc nước sinh hoạt.
2. phần kết cấu bê tông cốt thép (reinforced concrete structure)
🏗️ kết cấu móng: mặt bằng định vị cọc, đầy đủ cấu tạo đài móng cọc ép, giằng móng bê tông cốt thép vững chắc.
🏗️ đầy đủ cột, vách, dầm: file bản vẽ bố trí cốt thép cho vách lõi thang máy, mặt cắt đầy đủ thép cột và dầm các tầng (có bảng thống kê thép đi kèm).
🏗️ kết cấu sàn & cầu thang: file bản vẽ mặt bằng bố trí thép sàn toàn khối và đầy đủ cấu tạo bản thang bộ thoát hiểm btct.
3. phần file biện pháp thi công
🚜 thi công nền móng: file bản vẽ mặt bằng tổ chức thi công, thể hiện rõ file biện pháp đào đất hố móng bằng máy móc đào, hướng di chuyển của máy móc ép cọc.
