MÃ BẢN VẼ
58606

File nhà thi đấu cầu lông 17x17.5m

  (1 Nhận xét)     Viết đánh giá        0     0     15

Tập hồ sơ kỹ thuật bản vẽ thiết kế thiết kế nhà thi đấu cầu lông với kích thước thiết kế 17×17.5m, kèm theo bảng kinh phí đầy đủ cho toàn bộ công trình.

Ngày đăng: 10/6/2025
File download: #
Dung lượng file: #
Phong cách: Hiện đại
Kích thước: ...
CÔNG CỤ THIẾT KẾ:
Autocad
Sketchup
3D Max
Revit
Khác...
CÁC HẠNG MỤC CỦA BẢN VẼ:
Kiến trúc
Kết cấu
Điện
Nước
PCCC
Phối cảnh
Dự toán
Tài liệu
Khác...

NGƯỜI ĐĂNG
(Hạng vàng)
Xem trang
bản vẽ nhà
Bản vẽ
317
bộ sưu tập bản vẽ nhà
Bộ sưu tập
0
đánh giá mẫu bản vẽ
Đánh giá (419)
5/5
ngày tham gia bản vẽ nhà đẹp
Ngày tham gia
9/6/2025

Mô tả chi tiết

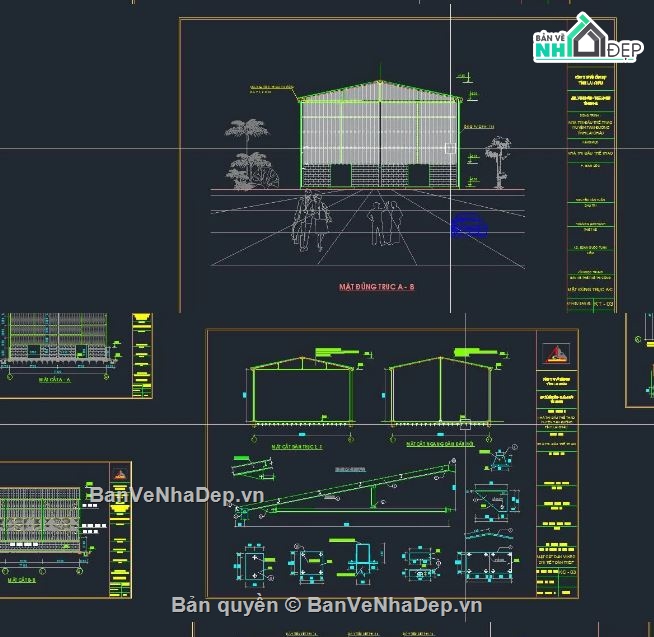

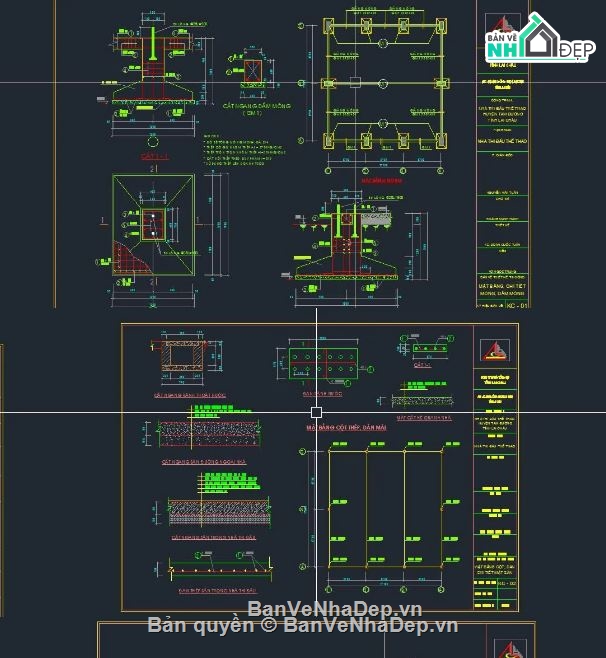

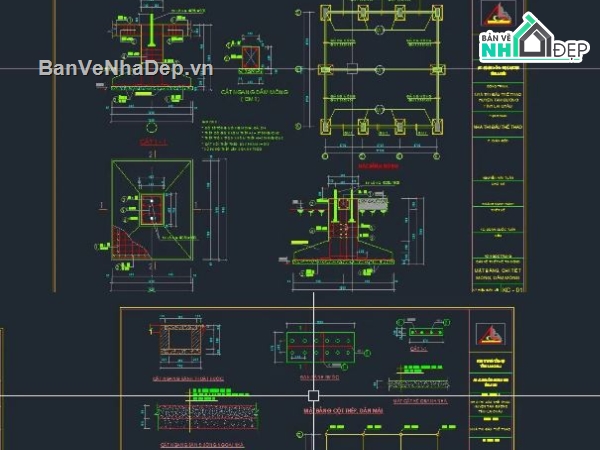

nhà thi đấu cầu lông được thiết kế với kết cấu khung thép, phần chân tường xây gạch cao đến 2.1m, bên trên sử dụng tôn sóng và lưới chắn gió kéo dài đến cao độ +8m. hệ khung chính bản vẽ các cột thép hộp 200x100x4.5, cao 8m. mái công trình lợp tôn trên hệ vì kèo thép chắc chắn.

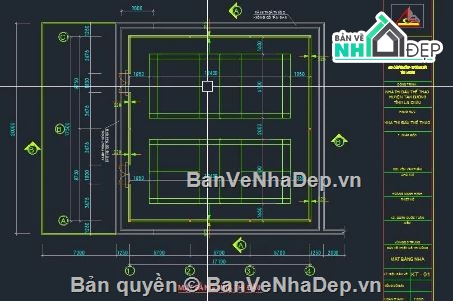

bên trong nhà thi đấu bố trí hai sân cầu lông nằm song song, mỗi sân có kích thước thiết kế tiêu chuẩn 6.1×13.5m.
ngoài phạm vi nhà, hệ thống rãnh thoát nước được thiết kế với kích thước thiết kế 790×550 nhằm đảm bảo khả năng tiêu thoát nước hiệu quả.
